isometrische Darstellung
Würfel im Raum
Lösung Zeichenübung 3-Tafel-Projektion
Lösung Zeichenübung 3-Tafel-Projektion

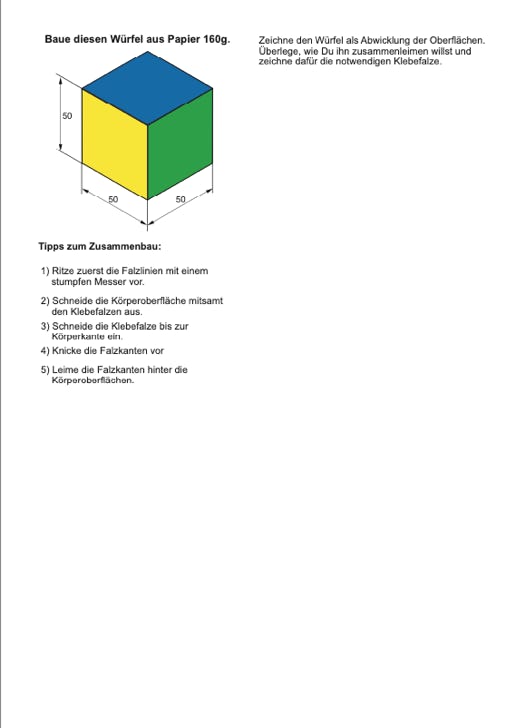

Würfel als Beispielkörper für Technisches >Zeichnen
-
-
Papier falzen

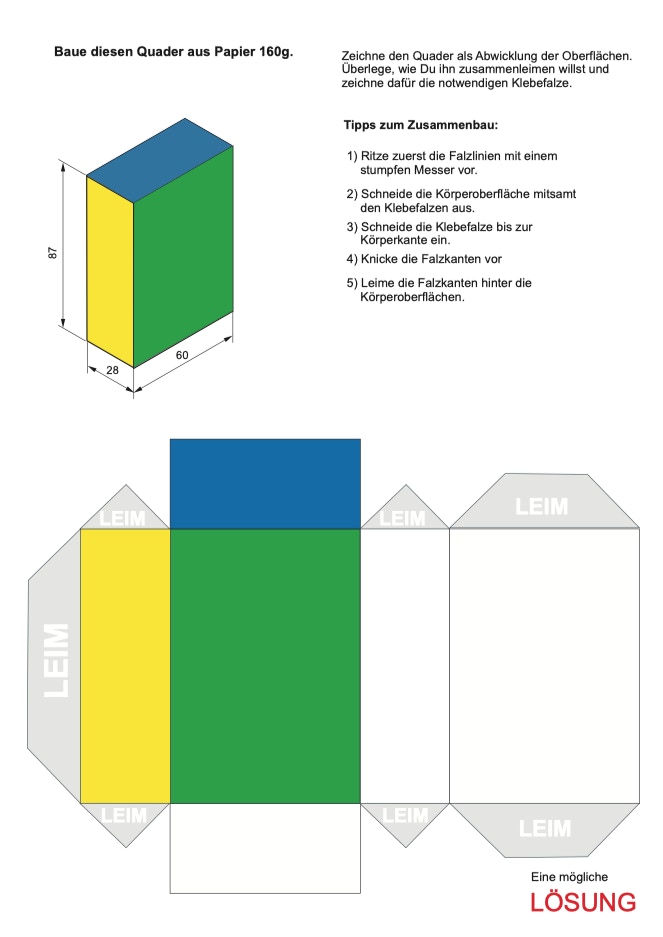

Beispielkörper bauen

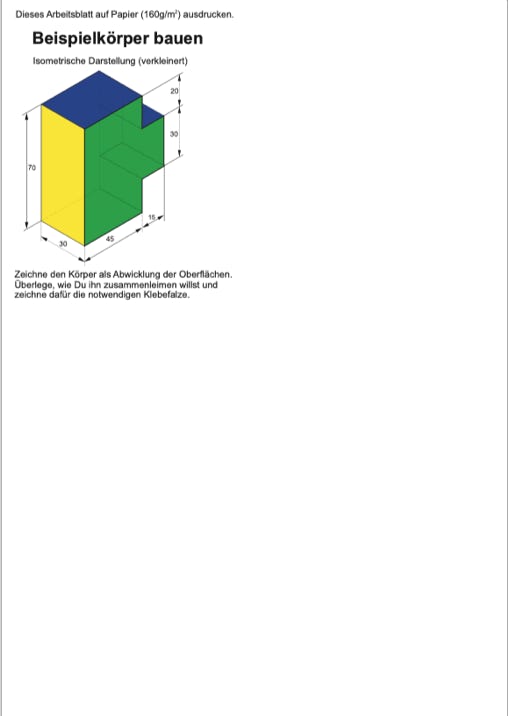

Im Bild oben müssen nur noch die letzten Klebfalze mit Leim bestrichen werden . Dann wird der Körper fertiggestellt.

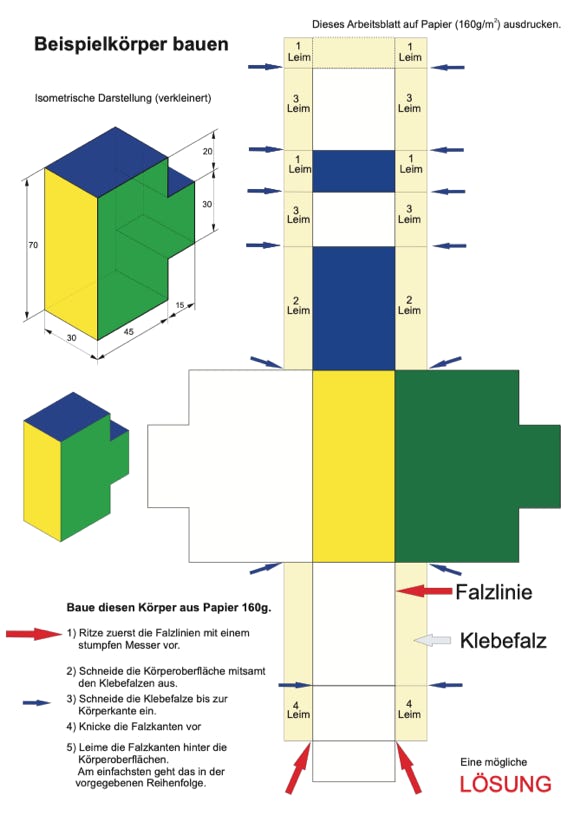

Beispiel-Körper bauen

Durch das Zeichnen und Bauen der Körper verbesserst Du Dein räumliches Vorstellungsvermögen.
Beispielkörper bauen für Technisches Zeichnen
Beispielkörper bauen für Technisches Zeichnen
Wenn die Zeichnung der Oberfläche fertig ist, ritze alle Falzlinien (Knickkanten) vor!

Am besten erreicht man das, wenn alle Falzlinien sauber am Lineal entlang eingeritzt werden:
z.B. mit dem Cuttermesser unter gut dosiertem Druck oder mit einem stumpfen Messer wie hier im Bild.
An der eingeritzten Falzlinie lassen sich danach die Flächen sehr sauber und gerade umklappen.
Tipps zum Bauen:

- exaktes Vorritzen der Falzlinien
- dann alle Flächen an den Falzlinien umklappen
- Reihenfolge zum Zusammenbau ausprobieren
- schrittweise Leim auftragen und Leimstellen
  mit Hilfsleiste oder

  Lineal andrücken
- nach kurzer Wartezeit zum Aushärten des Leimes
  weitere Klebefalze anleimen.
