Bemaßung von Werkstücken
Erweiterungen

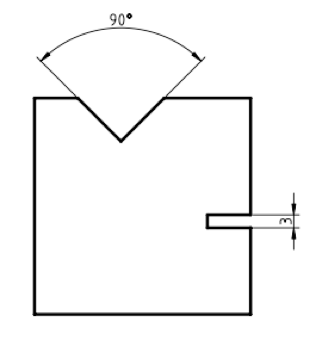

Ist der Abstand zwischen den Maßhilfslinien sehr klein, werden die Maßpfeile von außen angesetzt. Die Maßzahl steht hier mittig zwischen den Maßhilfslinien; bei sehr kleinen Abständen auch außerhalb.
Winkelmaße erhalten eine kreisförmige Maßlinie.
Pfeilspitzen werden mit einem spitzen Winkel (15°) gezeichnet und vollständig geschwärzt.
Die Pfeilspitze muß die Maßhilfslinie berühren.
Zeichne zuerst den
linken unteren Punkt der Figur ein!
Zeichne zuerst den
linken unteren Punkt der Figur ein!
Benutze dafür das Anschlaglineal mit dem
rechtwinkligen Aufsatz!
Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren unterhalb der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren rechts von der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Technisches Zeichnen für Schüler an allgemein bildenden Schulen
Regeln für die Bemaßung:
- • alle Maße werden in mm angegeben
- • die Maße geben die Größe des fertigen Werkstückes an
- • alle Maße müssen entweder von unten oder von rechts lesbar sein
- • die Maße werden oberhalb der Maßlinie
eingetragen
Damit die Bemaßung übersichtlich bleibt, werden nur die erforderlichen Maße eingetragen!
Pfeilspitzen
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren rechts von der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Die Antwort ist leider falsch!
Bitte schließe das Fenster
und klicke auf die richtige Auswahl!
Regeln für die Bemaßung:
- • alle Maße werden in mm angegeben
- • die Maße geben die Größe des fertigen Werkstückes an
- • alle Maße müssen entweder von unten oder von rechts lesbar sein
- • die Maße werden oberhalb der Maßlinie eingetragen
Ist der Abstand zwischen den Maßhilfslinien sehr klein, werden die Maßpfeile von außen angesetzt. Die Maßzahl steht hier mittig zwischen den Maßhilfslinien; bei sehr kleinen Abständen auch außerhalb.
