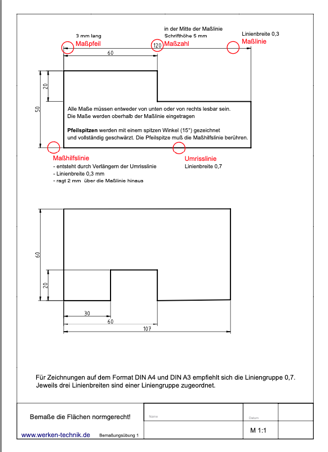

Regeln für die Bemaßung:
- • alle Maße werden in mm angegeben
- • die Maße geben die Größe des fertigen Werkstückes an
- • alle Maße müssen entweder von unten oder von rechts lesbar sein
- • die Maße werden oberhalb der Maßlinie eingetragen
Ist der Abstand zwischen den Maßhilfslinien sehr klein, werden die Maßpfeile von außen angesetzt. Die Maßzahl steht hier mittig zwischen den Maßhilfslinien; bei sehr kleinen Abständen auch außerhalb.
Damit die Bemaßung übersichtlich bleibt, werden nur die erforderlichen Maße eingetragen!
Heiner Prüser
Arbeitshilfen für erfolgreichen Unterricht
Technisches Zeichnen für Schüler an allgemein bildenden Schulen
Bemaßung von Werkstücken Übungsaufgabe 1
Erweiterungen
Fenster schließen
Übungsblatt bearbeiten
Zeichne zuerst den
linken unteren Punkt der Figur ein!
Benutze dafür das Anschlaglineal mit dem
rechtwinkligen Aufsatz!
Zeichne zuerst den
linken unteren Punkt der Figur ein!
Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren unterhalb der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Beachte die Linienstärke!
Wende die Regeln in der folgenden Übung an.
Spanne zunächst das Arbeitsblatt in die Zeichenplatte ein, so dass die vorgegebenen Linien auf dem Arbeitsblatt parallel zum Lineal liegen.
Fenster schließen
Übungsblatt bearbeiten
Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren rechts von der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Fenster schließen
Übungsblatt bearbeiten
Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren rechts von der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
- Vergleiche Deine Zeichnung mit dem Lösungsblatt!
So geht man beim Zeichnen vor, wenn keine Zeichenplatte zur Verfügung steht.

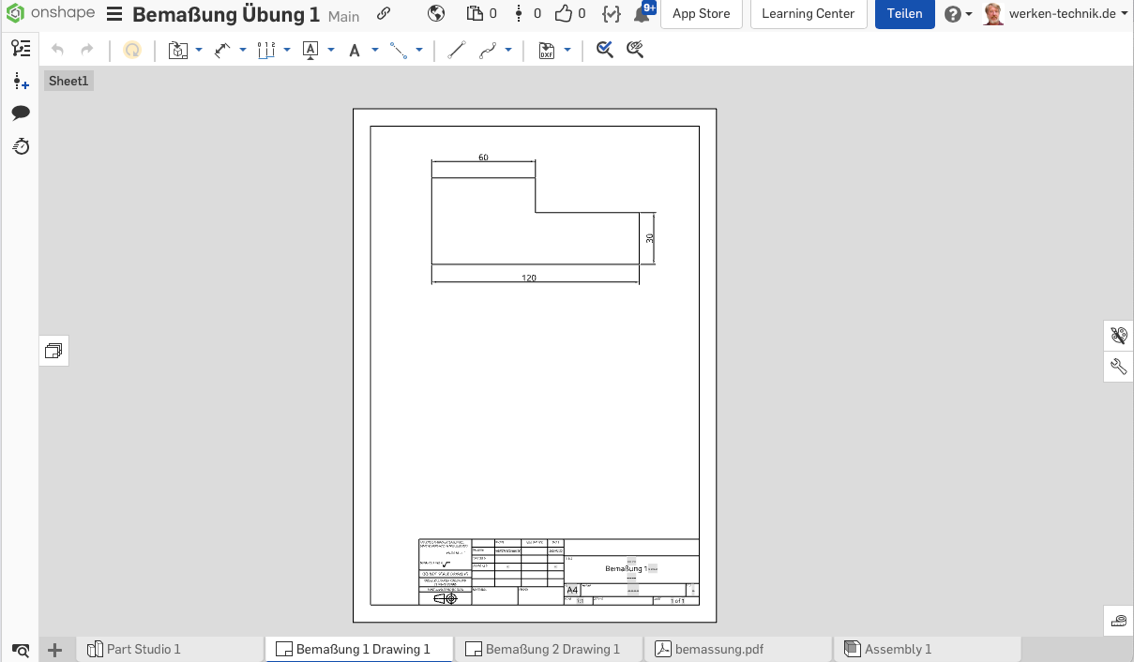

Um selber zeichnen zu können, mußt Du ein Konto (ACCOUNT) auf Onshape haben.
