Zeichne zuerst den
linken unteren Punkt der Figur ein!
Erweiterungen
Hier im Video wird erklärt, wie Du am besten zeichnest,
wenn Du keine Zeichenplatte zur Verfügung hast.
Zeichne zuerst den
linken unteren Punkt der Figur ein!
Zeichne zuerst den
linken unteren Punkt der Figur ein!
Benutze dafür das Anschlaglineal mit dem
rechtwinkligen Aufsatz!
Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren unterhalb der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Mit der Zeichenplatte zeichnest Du genauer:
Beachte die Linienstärke!
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Spanne das Arbeitsblatt in der Zeichenplatte ein!
- gehe vor wie es oben gezeigt wird!
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!

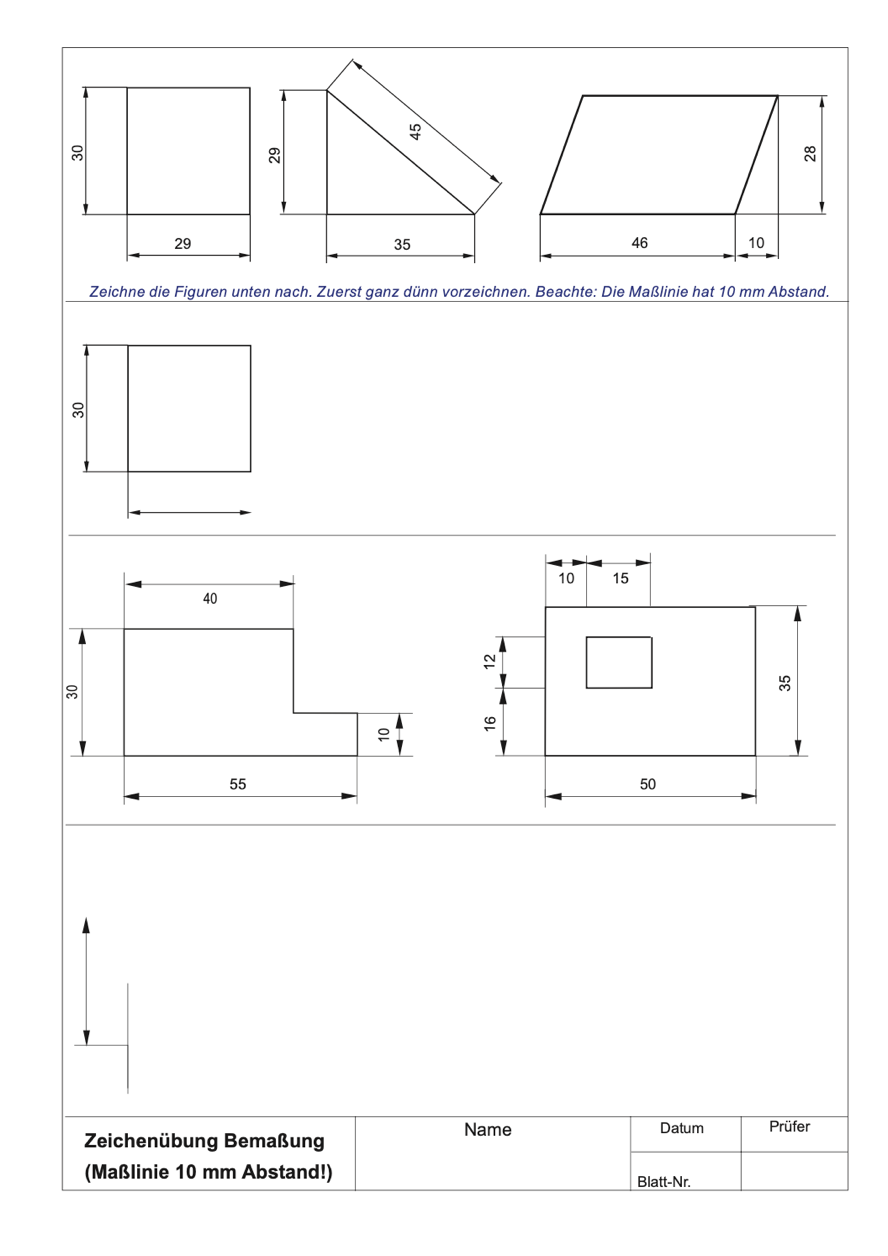

Bemaßung von Werkstücken Übungsaufgabe 1
Technisches Zeichnen für Schüler an allgemein bildenden Schulen
Deine selbst angefertigte Zeichnung sollte genau so aussehen, wie die Zeichen-Vorlage.
Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren unterhalb der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen - wenig Druck ausüben!
wichtig: Die Maßlinie hat 10 mm Abstand!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren rechts von der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Die Antwort ist leider falsch!
Bitte schließe das Fenster
und klicke auf die richtige Auswahl!
Regeln für die Bemaßung:
- • alle Maße werden in mm angegeben
- • die Maße geben die Größe des fertigen Werkstückes an
- • alle Maße müssen entweder von unten oder von rechts lesbar sein
- • die Maße werden oberhalb der Maßlinie eingetragen
Ist der Abstand zwischen den Maßhilfslinien sehr klein, werden die Maßpfeile von außen angesetzt. Die Maßzahl steht hier mittig zwischen den Maßhilfslinien; bei sehr kleinen Abständen auch außerhalb.
