Technisches Zeichnen für Schüler an allgemein bildenden Schulen
Werkzeugleiste:
Die Werkzeugleiste enthält verschiedene Werkzeuge und Befehle, die Sie zum Erstellen und Bearbeiten von Teilen in Ihrem Modell verwenden können. Dazu gehören Skizzieren, Extrudieren, Bohren, Fasen und viele andere Funktionen.
1. Klicken Sie auf die Pfeile, um die Ansicht in Schritten von 45 Grad zu drehen.
2. Klicken Sie auf einen der weißen Kreise an den Ecken des Würfels, um zu einer
t r i m e t r i s c h e n Ansicht zurückzukehren.
3. Klicken Sie auf eine der Seiten des Würfels, um den Grafikbereich senkrecht zu dieser Ebene (oben, unten, vorne, hinten, rechts, links) anzuzeigen.
4. Der kleine Würfel (Ansicht-Tools) unter dem großen Ansichtswürfel enthält ein Menü mit zusätzlichen Anzeigeoptionen.
Klicken Sie auf den kleinen Abwärtspfeil, um das Menü zu öffnen:
In diesem Lehrgang erlernen Schüler die Grundlagen des Technischen Zeichnens mit dem kostenlosen online -CAD Programm „onshape“.
Nach Infos und Übungen zum Programmfenster folgen einfache Konstruktionsaufgaben mit ausführlichen Anleitungen.
Die Schüler erarbeiten sich ihre Fähigkeiten im Umgang mit der CAD-Software durch „learning by doing“. Dabei werden sie durch Videos und PDF-Anleitungen unterstützt.
Aufbauend auf diesen Erfahrungen können sie Werkaufgaben durch einen CAD-Entwurf planen und dann zu bauen - ein Ablauf, wie er bei der Produktion in der Industrie üblich ist.
Einführung in onshape
Einführung in onshape
Informationen für Lehrer/innen
In diesem Lehrgang erlernen Schüler die Grundlagen des Technischen Zeichnens mit dem kostenlosen online -CAD Programm „onshape“.
Nach Infos und Übungen zum Programmfenster folgen einfache Konstruktionsaufgaben mit ausführlichen Anleitungen.
Die Schüler erarbeiten sich ihre Fähigkeiten im Umgang mit der CAD-Software durch „learning bei doing“.
Aufbauend auf diesen Erfahrungen haben sie die Gelegenheit, einfache Werkaufgaben durch einen CAD-Entwurf vorzubereiten und dann zu bauen - ein Ablauf, wie er bei der Produktion von Geräten, Maschinen in der Industrie üblich ist.
Informationen für Lehrer/innen
In diesem Lehrgang erlernen Schüler die Grundlagen des Technischen Zeichnens mit dem kostenlosen online -CAD Programm „onshape“.
Nach Infos und Übungen zum Programmfenster folgen einfache Konstruktionsaufgaben mit ausführlichen Anleitungen.
Die Schüler erarbeiten sich ihre Fähigkeiten im Umgang mit der CAD-Software durch „learning bei doing“.
Aufbauend auf diesen Erfahrungen haben sie die Gelegenheit, einfache Werkaufgaben durch einen CAD-Entwurf vorzubereiten und dann zu bauen - ein Ablauf, wie er bei der Produktion von Geräten, Maschinen in der Industrie üblich ist.
In diesen Übungen erstellst Du die ersten 3-D-Modelle. Es beginnt ganz einfach. Ein Video zeigt, wie Du vorgehen musst; genaue Anweisungen findest Du auf den PDF-Anleitungen.
onshape kennen lernen
Feature-Manager:
Hier werden alle Funktionen oder Schritte aufgelistet, die Sie bei der Modellerstellung verwendet haben.
Sie können durch den Feature-Manager navigieren, um bestimmte Funktionen zu finden oder zu bearbeiten.
Onshape kennen lernen
Arbeitsbereich:
Dies ist der zentrale Bereich des Fensters,
in dem Sie Ihre 3D-Modelle erstellen
und bearbeiten.
Hier sehen Sie Ihr aktuelles Arbeitsmodell.
Dokumentleiste: Hier können Sie zwischen verschiedenen CAD-Dokumenten wechseln, die Sie erstellt haben. Sie können auch neue Dokumente erstellen oder vorhandene öffnen.
Gleite mit der Maus über das Bildschirmfoto, um die Hauptkomponenten von onshape kennen zu lernen!

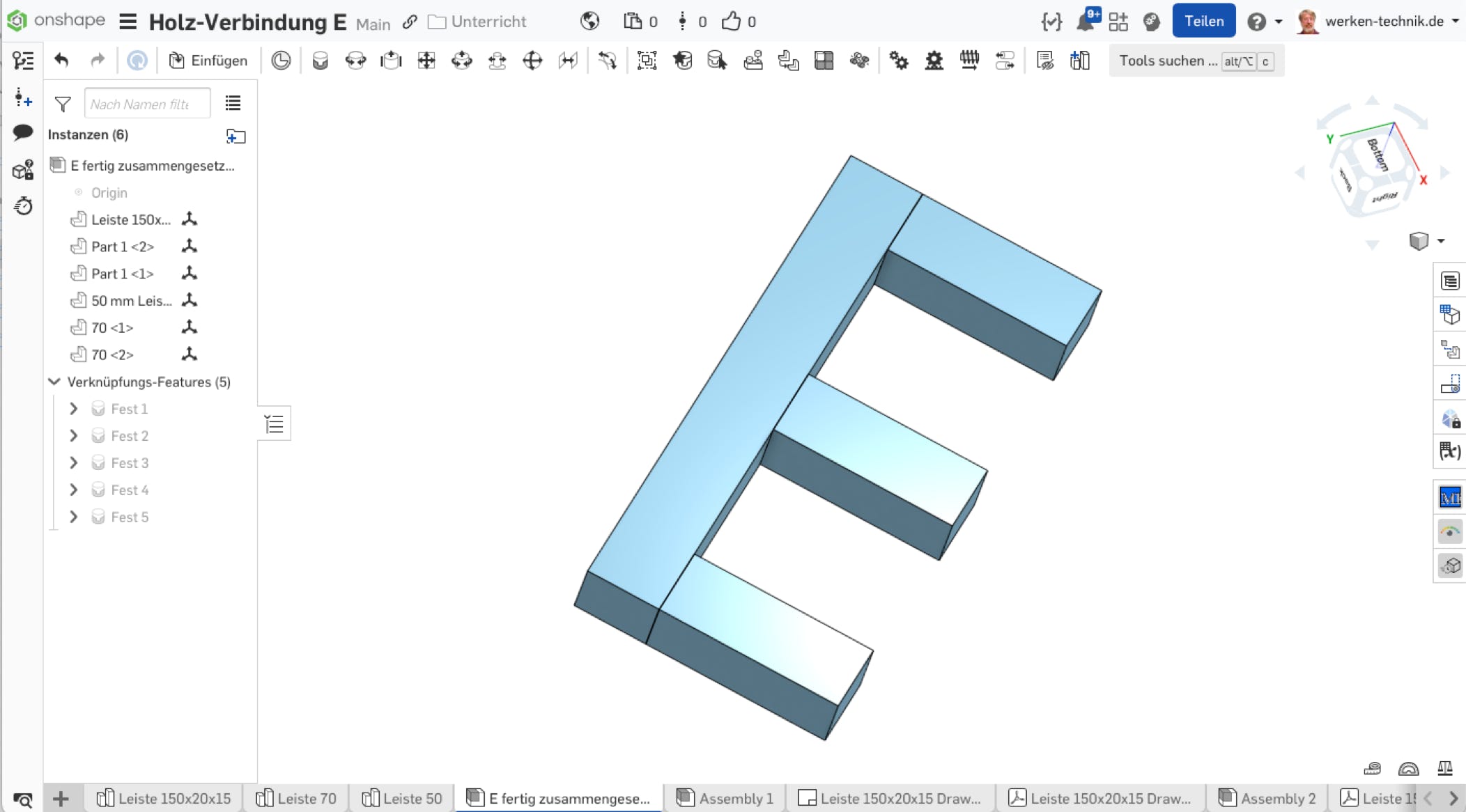

Dies ist ein Bildschirmfoto eines onshape-Dokumentes.
Wie ist das Programmfenster aufgebaut?
