Isometrische Darstellung - Würfel und Quader
Erweiterungen

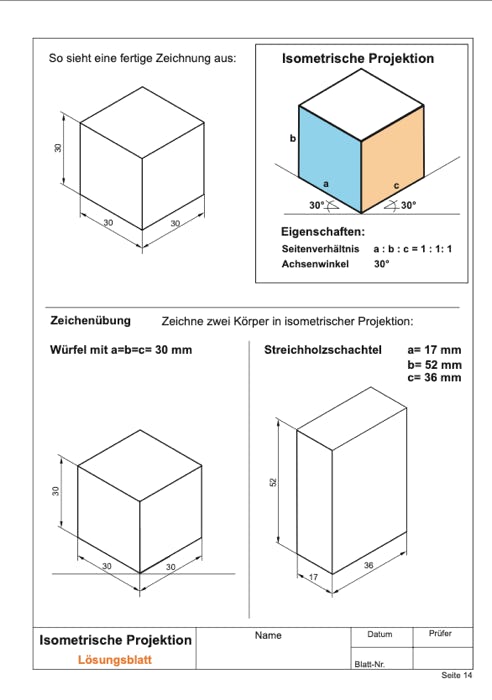

Die isometrische Projektion wird dann bevorzugt, wenn auf 3 Seiten des Werkstückes wesentliches gezeigt werden soll.
Iso bedeutet “gleich”: Alle Kanten des Köpers werden im gleichen Maßstab dargestellt. Die parallel zur Grundfläche liegenden Kanten stehen im Winkel von 30° auf der Waagerechten.
Isometrisch abgebildete Körper erscheinen immer größer als sie tatsächlich sind.
Isometrie - Zeichenübung 1

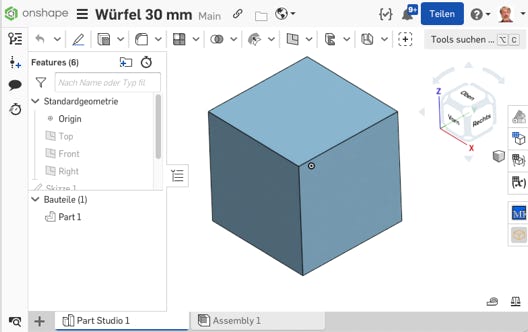

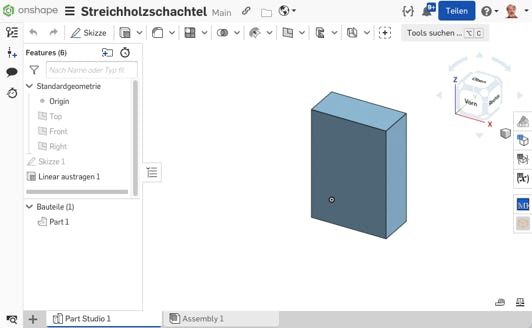

Würfel auf Onshape konstruieren:
Klicke auf die PDF-Anleitung und folge den Anweisungen!
- Zeichnen ist nur möglich mit einem Konto bei Onshape -
Zeichenübung 1 - ausführlich erklärt (ohne Zeichenplatte)
