Zeichenblatt - Körper zeichnen
Erweiterungen
Die technische Zeichnung ist die Grundlage für die Planung und Herstellung von Produkten. Damit jeder die in einer technischen Zeichnung festgelegten Informationen richtig und eindeutig versteht, sind zur Anfertigung solcher Zeichnungen bestimmte Grundregeln festgelegt worden.
Diese Verständlichkeit beruht auf international anerkannten Regeln bei der Darstellung von Gegenständen, den sogenannten „Normen“:
Dabei werden Ansichten, Schnitte und Einzeldarstellungen verwendet, die durch Linien in bestimmtem Maßstab dargestellt werden.
Sie werden mit Bemaßungen, Passungen, Toleranzen, Oberflächen- und Werkstoffangaben sowie Fertigungsvorschriften versehen.
Schriftfeld
Eine Zeichnung besteht aus einem Zeichenblatt, das einen Zeichenbereich und ein Schriftfeld aufweist.

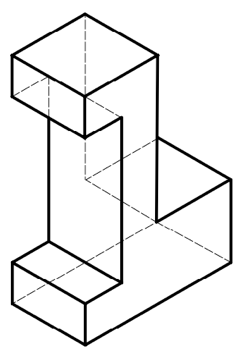

Das Werkstück soll sofort ins Auge fallen und nicht im „Linien-Durcheinander“ untergehen. Aus diesem Grund werden die „Körperkanten“ mit der dicksten Linie gezeichnet.
Die verdeckten Kanten sind fast ebenso wichtig und werden deshalb etwas dünner mit gestrichelter Linie gezeichnet.
Alle anderen Linien (mit Ausnahme der Schnittlinien) werden am dünnsten gezeichnet.
Körper (Gegenstände) werden nicht mit Schattierungen, Farben und Oberflächenstrukturen wiedergegeben, sondern einzig anhand ihrer Flächen, Kanten und Ecken dargestellt.
Zwei Flächen, die sich schneiden, bilden eine Kante,
drei Kanten, die sich in einem Punkt schneiden, eine Ecke.
Damit eine technische Zeichnung übersichtlich ist, gibt es Vorschriften zum Zeichnen der Linien:
