Technikunterricht:  UE 9: Viertakt-Otto-Motor

Inhalt

Motormodell
Animation Verbrennungsmotor

UE 9: Viertakt-Otto-Motor


Die Schüler sollen das Funktionsprinzip des Viertakt-Otto-Motores kennen lernen und die Bewegungs-umformung in einem Funktionsmodell anwenden.


Dabei kann die Zylinderzahl variiert werden:

2, 4, 6, 8-Zylinder als Boxer-, Reihen- oder

V-Motor

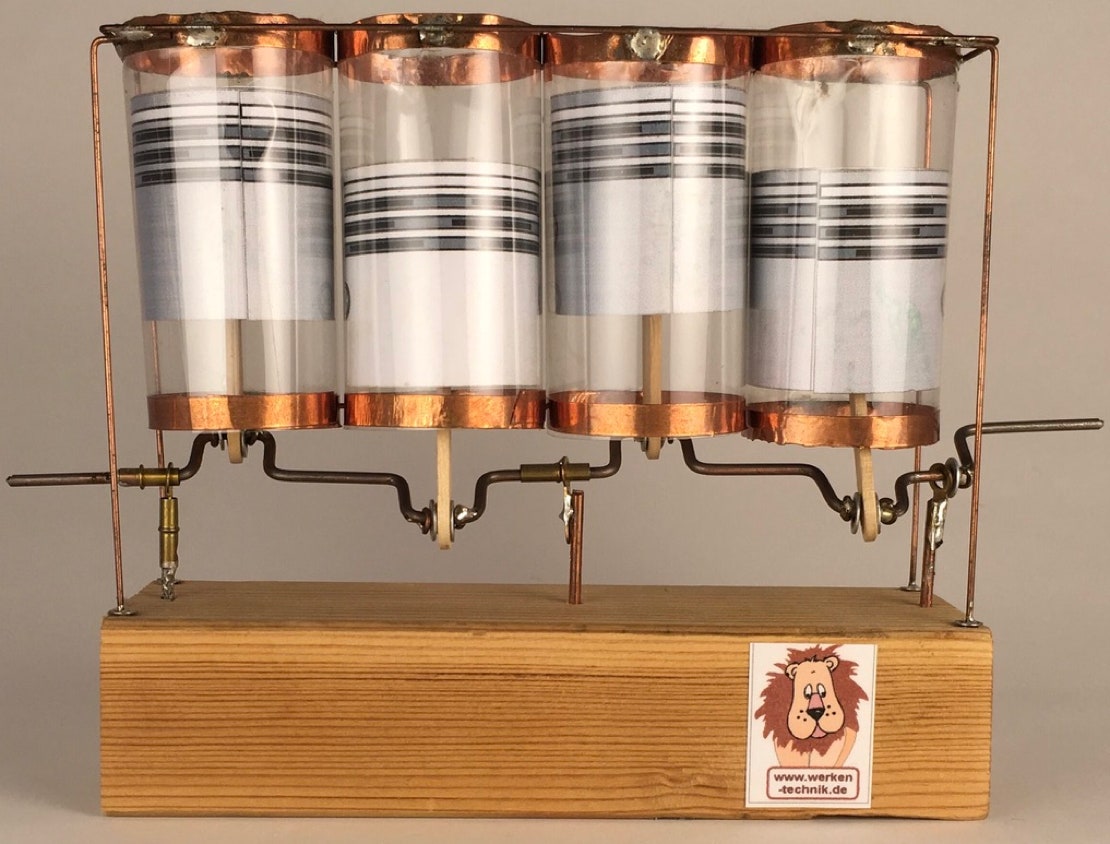

4-Zylinder-Reihen-Motor
4-Zylinder-Reihen-Motor

Ansaugen

Verdichten

Arbeiten

Ausstoßen

4-Takt-Otto-Motor

Wie schon bei der Dampfmaschine wird ein Kolben in einem Zylinder linear hin- und her bewegt . Diese lineare Bewegung wird durch Pleuel und Kurbelwelle in eine Drehbewegung umgeformt.

Die Bewegung des Kolbens im Zylinder verläuft in vier sich wiederholenden Takten:


Takt 1: Der Zylinder wird mit Luft und Brennstoff gefüllt.

Takt 2: Der Kolben drückt die Füllung zusammen (Verdichten).


Takt 3: Die verdichtete Füllung wird gezündet. Die heißen
            Verbrennungsgase dehnen sich aus und treiben den Kolben
            Arbeit leistend vor sich her (Zünden).

Takt 4: Die Verbrennungsgase werden aus dem Zylinder gedrückt.

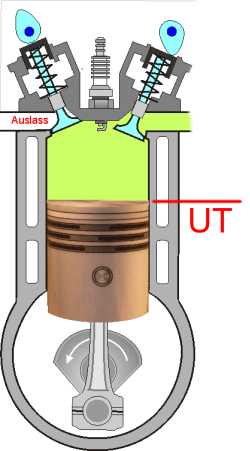

Ich erkläre hier die Begriffe

Unterer Totpunkt
oberer Totpunkt

Hubraum

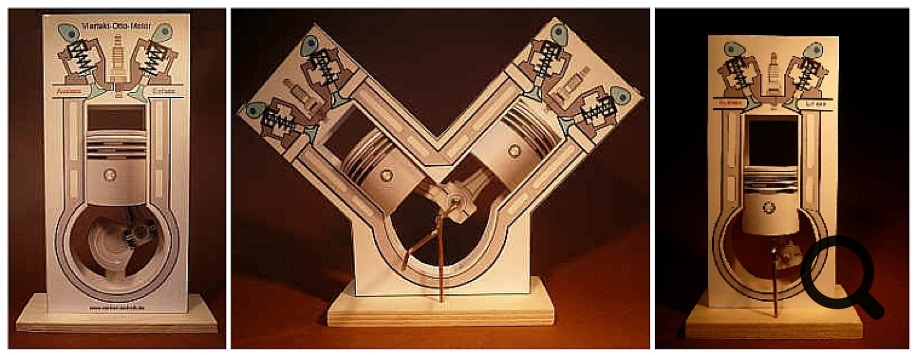

Karton-Modell eines
Einzylinder-Motors

Hubraum

Vierzylinder-Reihenmotor

Vierzylinder-Boxermotor

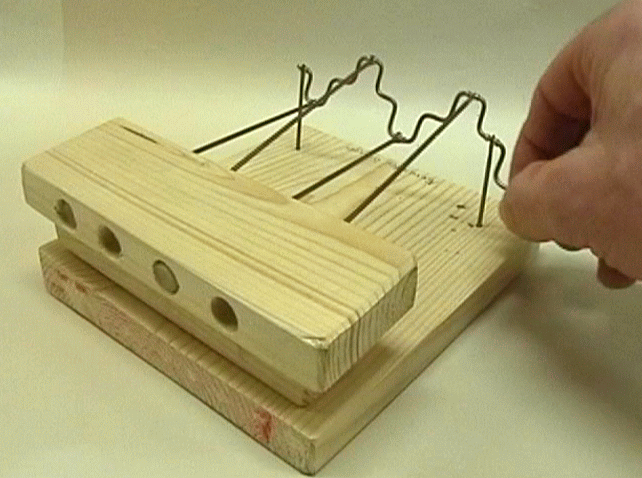

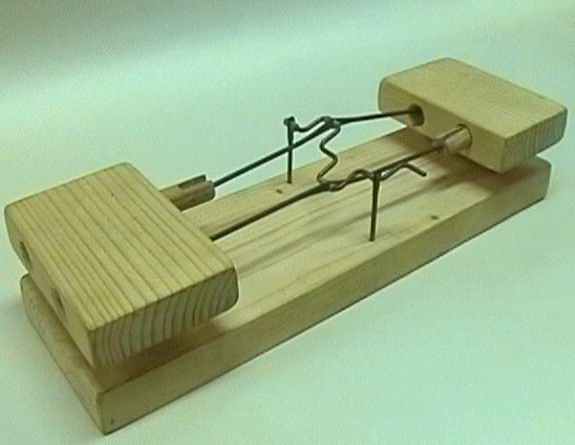

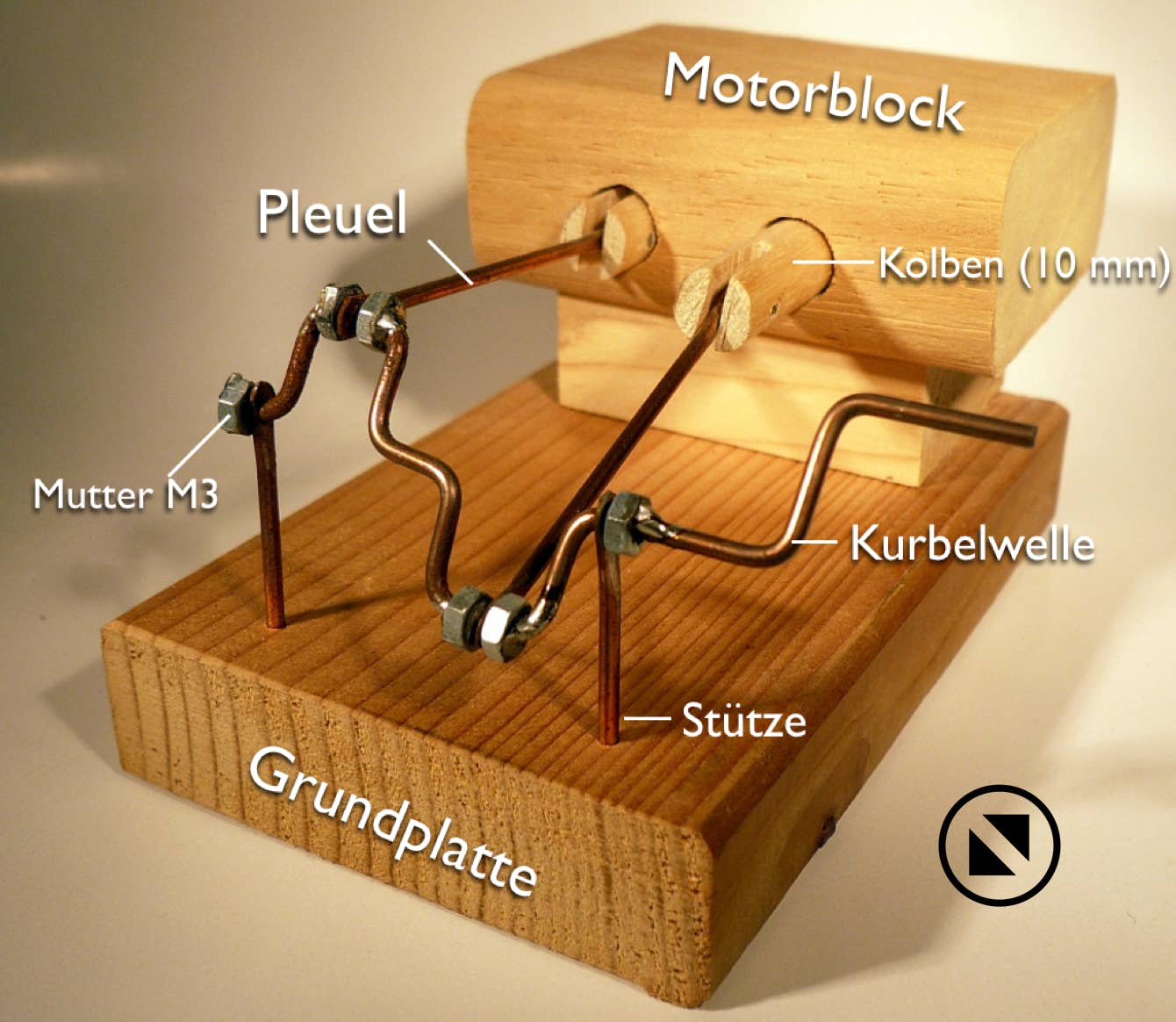

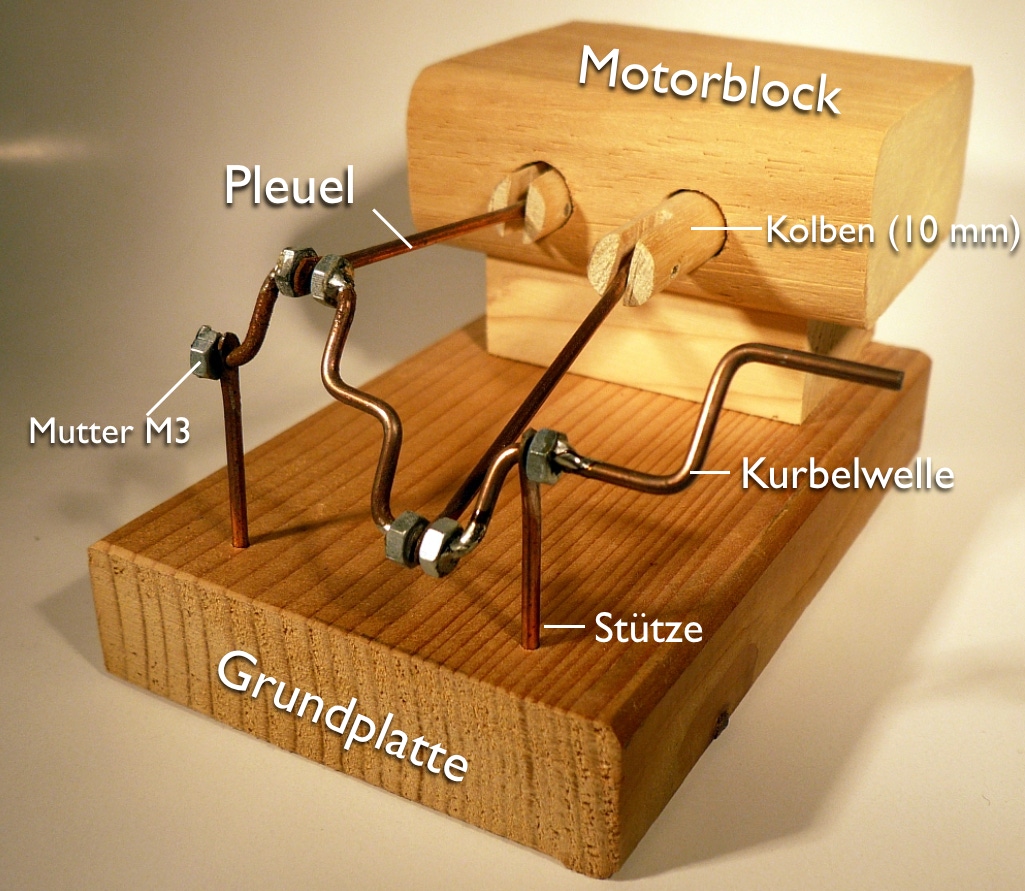

Baue ein Motormodell wie auf den Fotos!

  • Wähle selbst den Schwierigkeitsgrad:

  • 2-Zylinder*  (wie im Foto  = *einfacher Schwierigkeitsgrad)
  • 4Zylinder  als Boxer-** oder Reihenmotor*** / V-Motor***

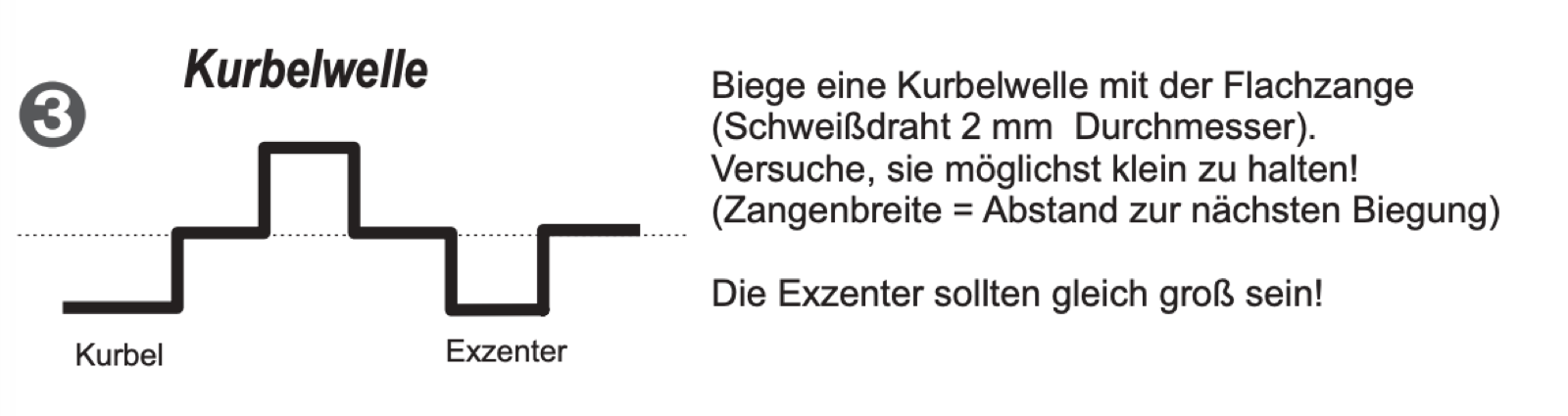

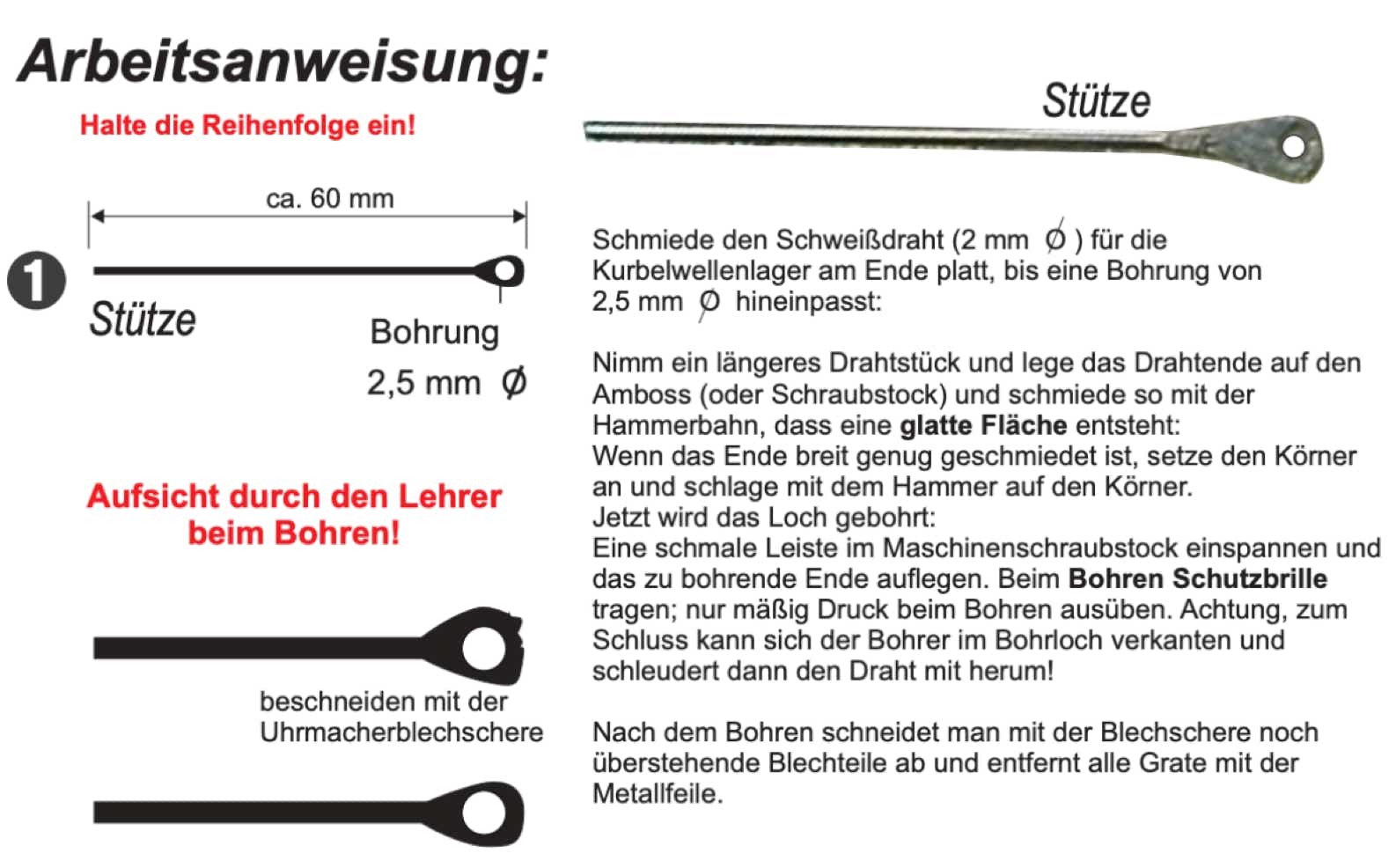

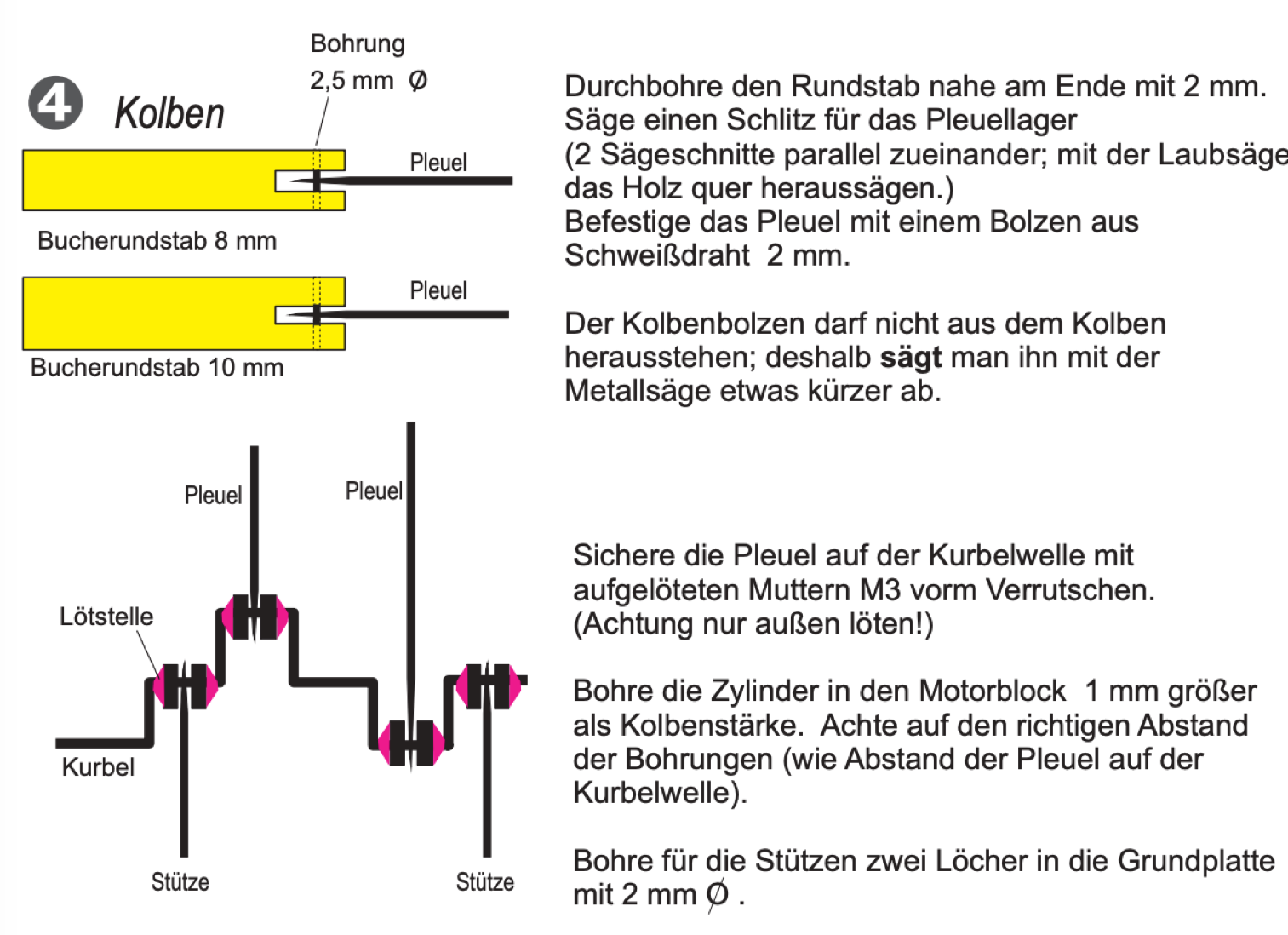

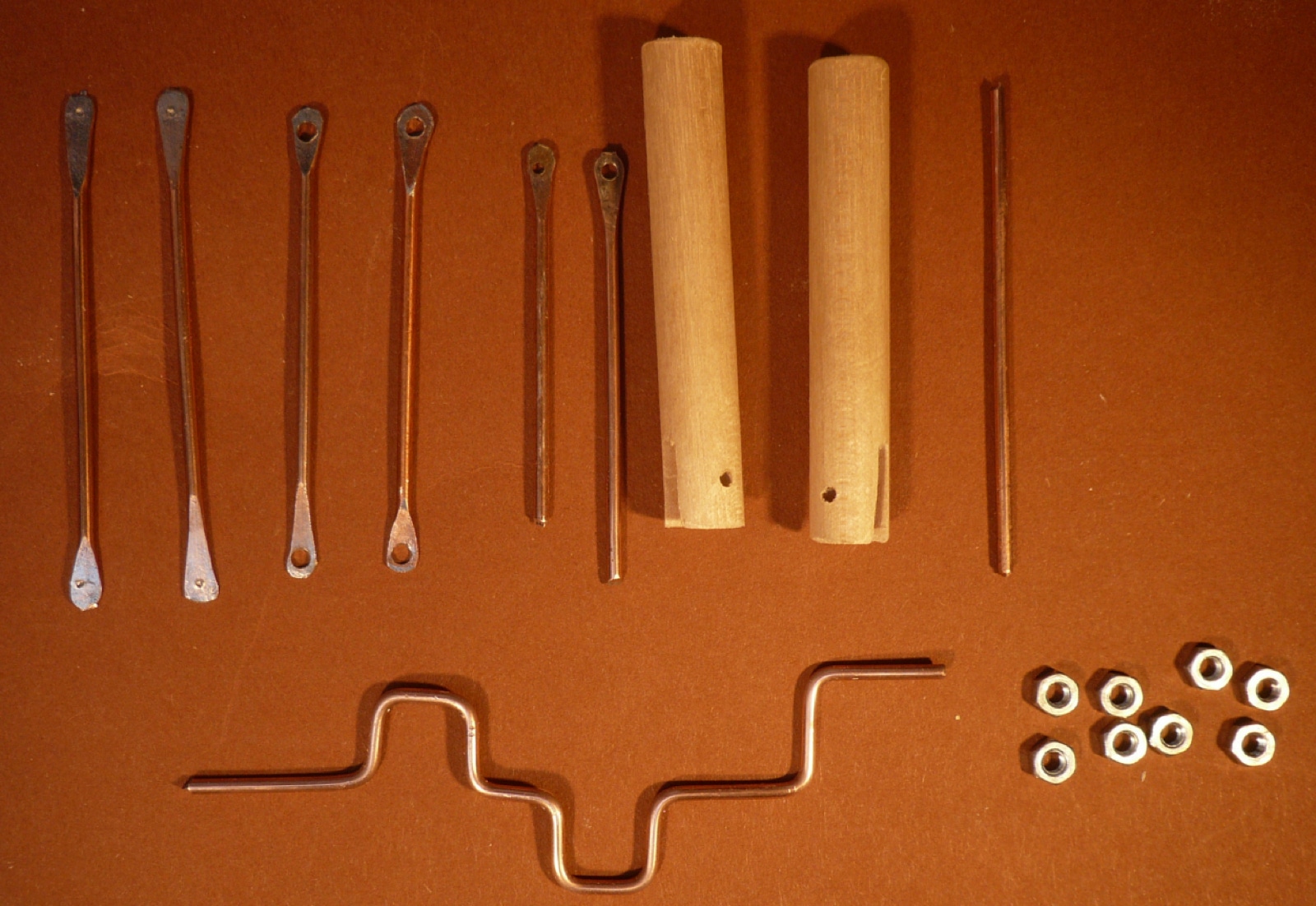

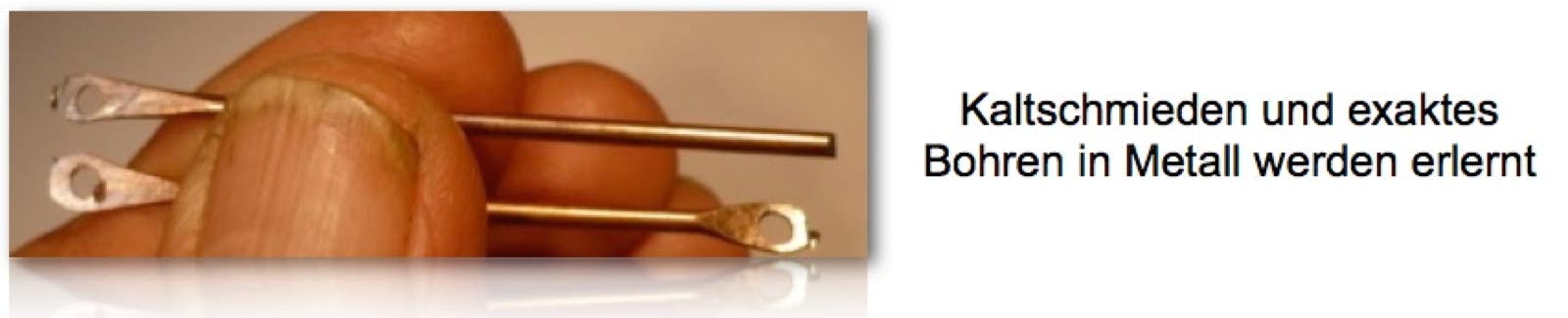

    Arbeite in der folgenden Reihenfolge. Dann weißt Du nach dem
    Bau der Kurbelwelle, was Du Dir zutrauen kannst!

Fertige eine Werkbeschreibung für Deine Technik-Mappe an!

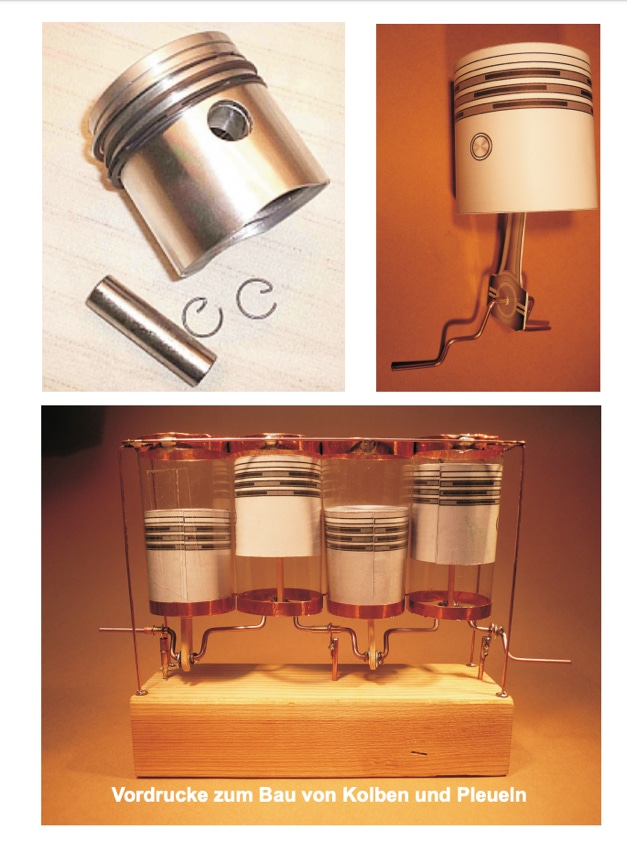

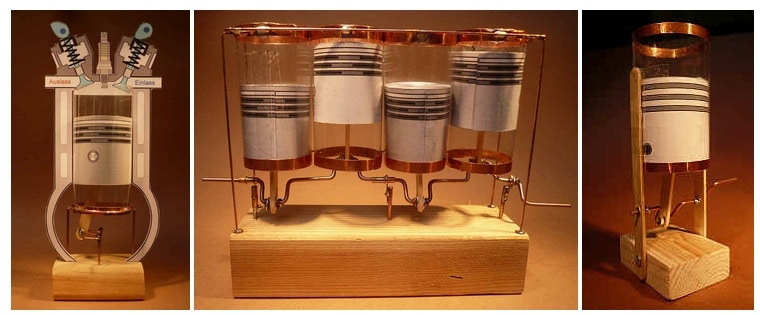

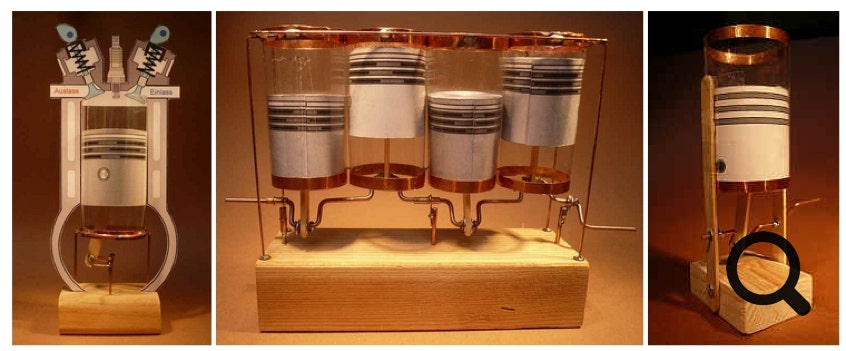

Motormodelle   - Kolben aus Karton /Zylinder aus Folie

Motormodelle   - Kolben und Zylinder aus Karton

Die Motormodelle oben können gebaut werden in Klasse 9:    „Fahrzeuge im Wandel“

 Verbrennungsmotor / Elektromotor / Brennstoffzelle

 - Autonome Fahrzeuge:     Fahrzeuge ohne Fahrer
