TECHNIK

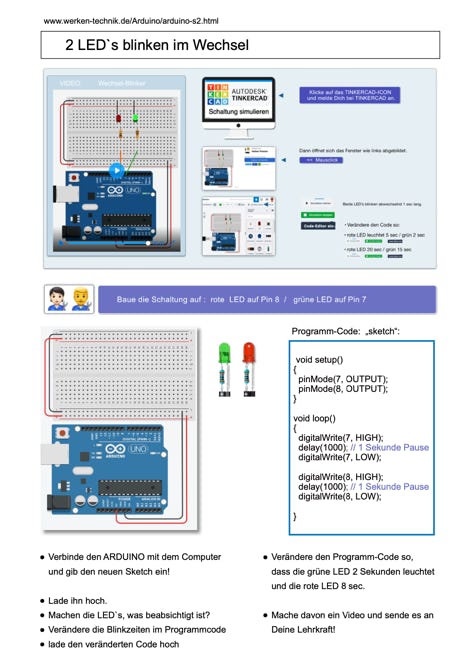

2 LED`s blinken im Wechsel

Startseite für Schüler

VIDEO:         Wechsel-Blinker

Klicke auf das TINKERCAD-ICON
  und melde Dich bei TINKERCAD an.

-

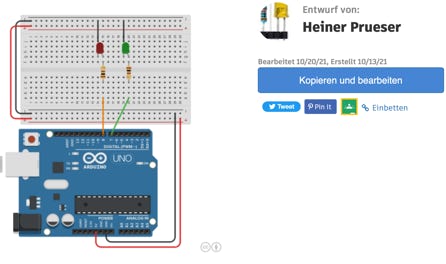

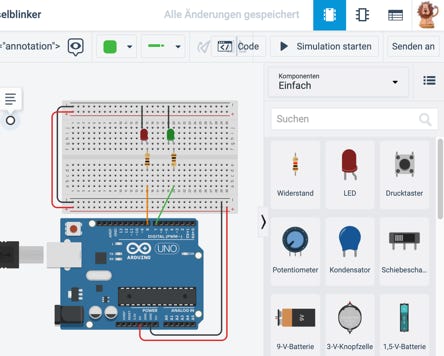

Dann öffnet sich das Fenster wie links abgebildet.

-

<<  Mausclick

-

Beide LED’s blinken abwechselnd 1 sec lang.

  • Verändere den Code so:

• rote LED leuchtet 5 sec / grün 2 sec




• rote LED 20 sec / grün 15 sec

  • Verbinde den ARDUINO mit dem Computer und gib den neuen Sketch ein!

  • Lade ihn hoch.
  • Machen die LED`s, was beabsichtigt ist?
  • Verändere die Blinkzeiten im Programmcode
  • lade den veränderten Code hoch

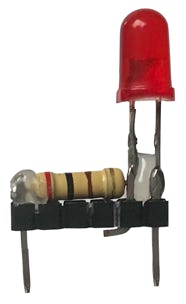

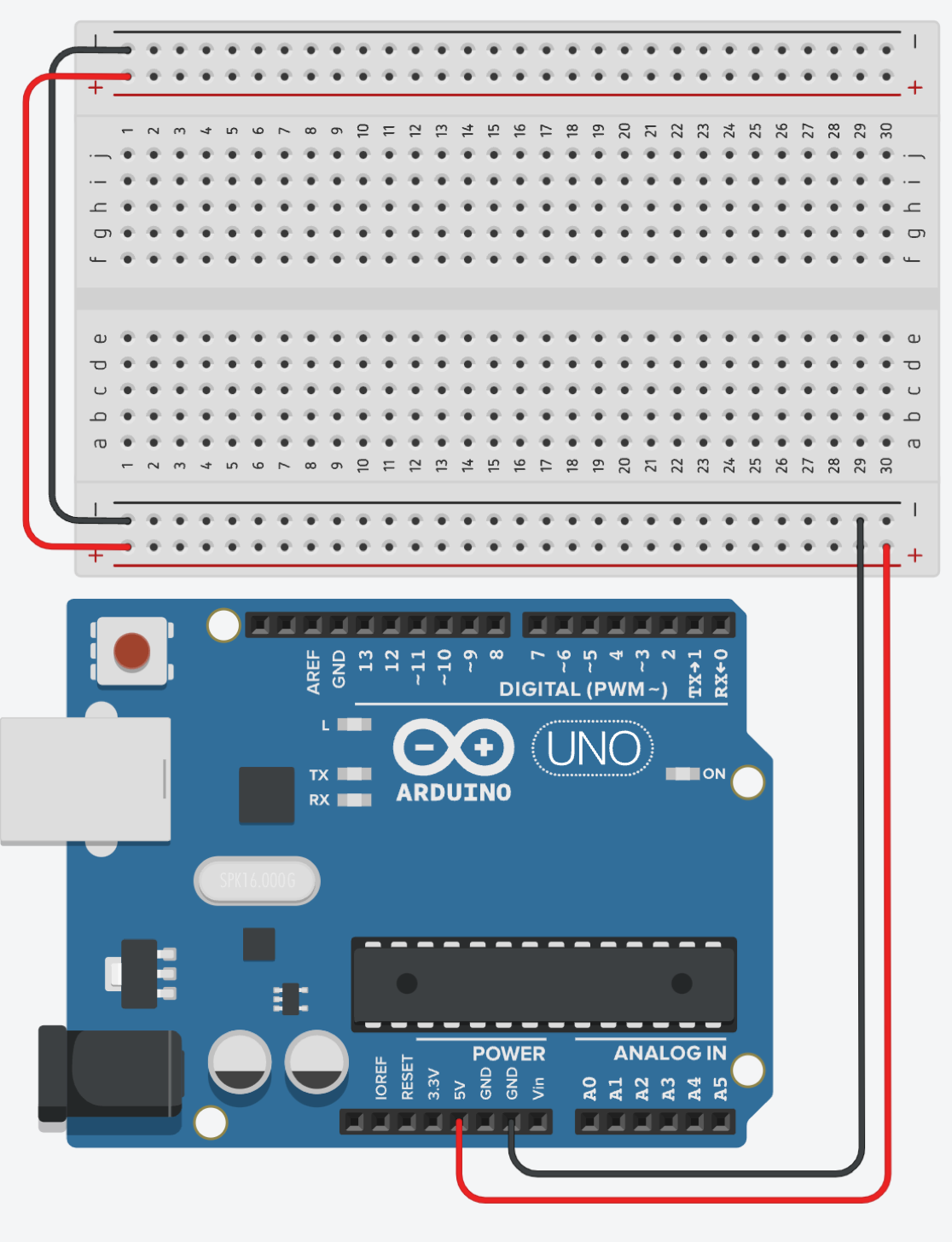

        Baue die Schaltung auf :

        rote  LED auf Pin 8  /   grüne LED auf Pin 7

Programm-Code:



 void setup()

{

  pinMode(7, OUTPUT);

  pinMode(8, OUTPUT);

}


void loop()

{

  digitalWrite(7, HIGH);

  delay(1000); // 1 Sekunde Pause

  digitalWrite(7, LOW);



  digitalWrite(8, HIGH);

  delay(1000); // 1 Sekunde Pause

  digitalWrite(8, LOW);



}

Verändere den Programm-Code so,
  dass die grüne LED 2 Sekunden leuchtet

und die rote LED 8 sec.



Mache davon ein Video und sende es an

Deine Lehrkraft!

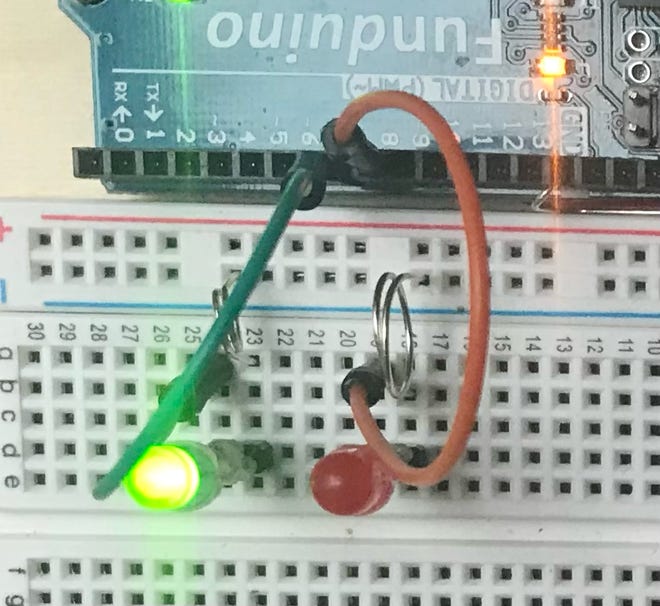

Versuchsaufbau mit dem Aufsteck-Board

-
Weiter zu                 LED mit Taster einschalten
