Teil 3 Ultraschall
ACHTUNG! Sie haben nur Zugang zu TINKERCAD,
wenn Sie angemeldet sind! So melden Sie sich an:
Im Unterricht steht immer nur ein kurzer Zeitraum zur Verfügung. Damit trotz des Zeitdruckes erfolgreich gearbeitet werden kann, gilt es, die Versuchsanordnungen möglichst einfach zu halten.
ACHTUNG!
Zur Schaltung geht es nur, wenn Sie bei TINKERCAD angemeldet sind!
Hier melden Sie sich an:

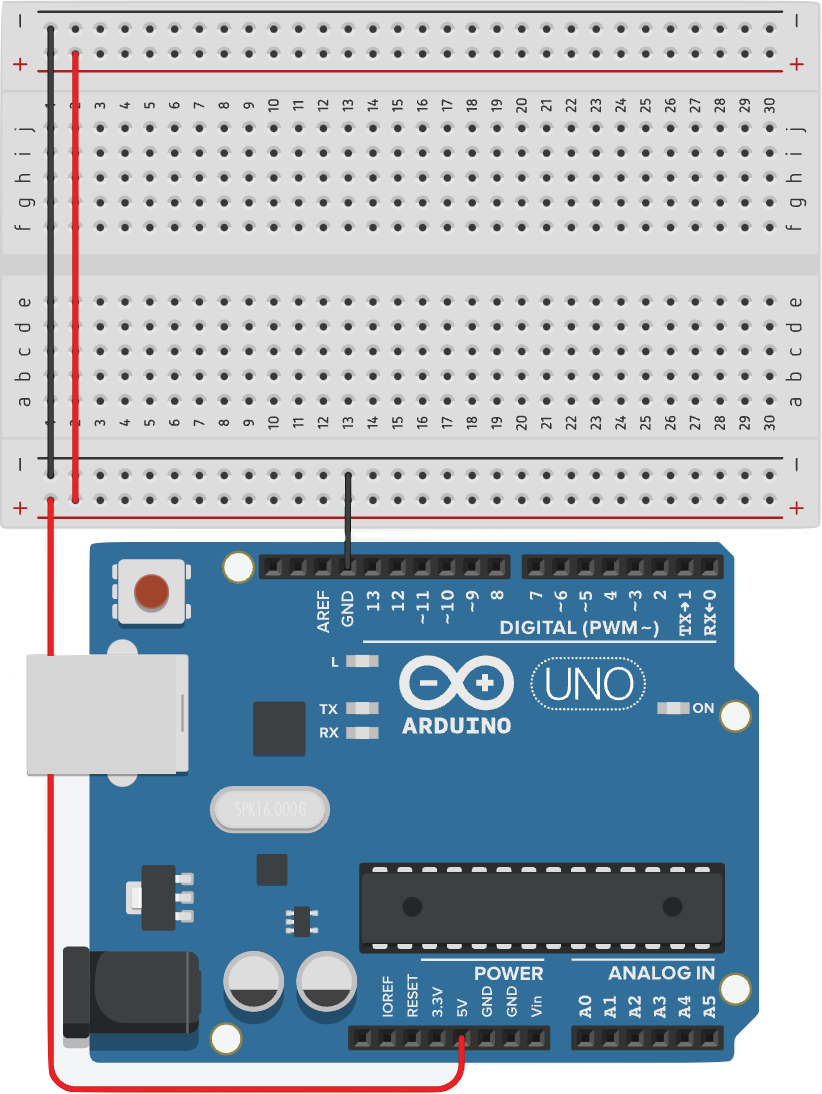

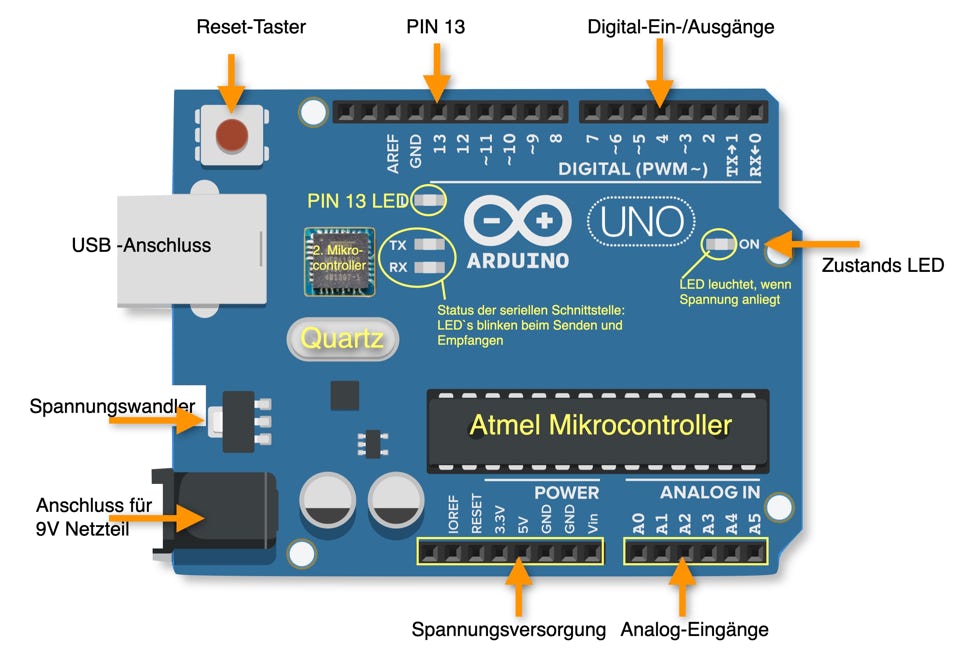

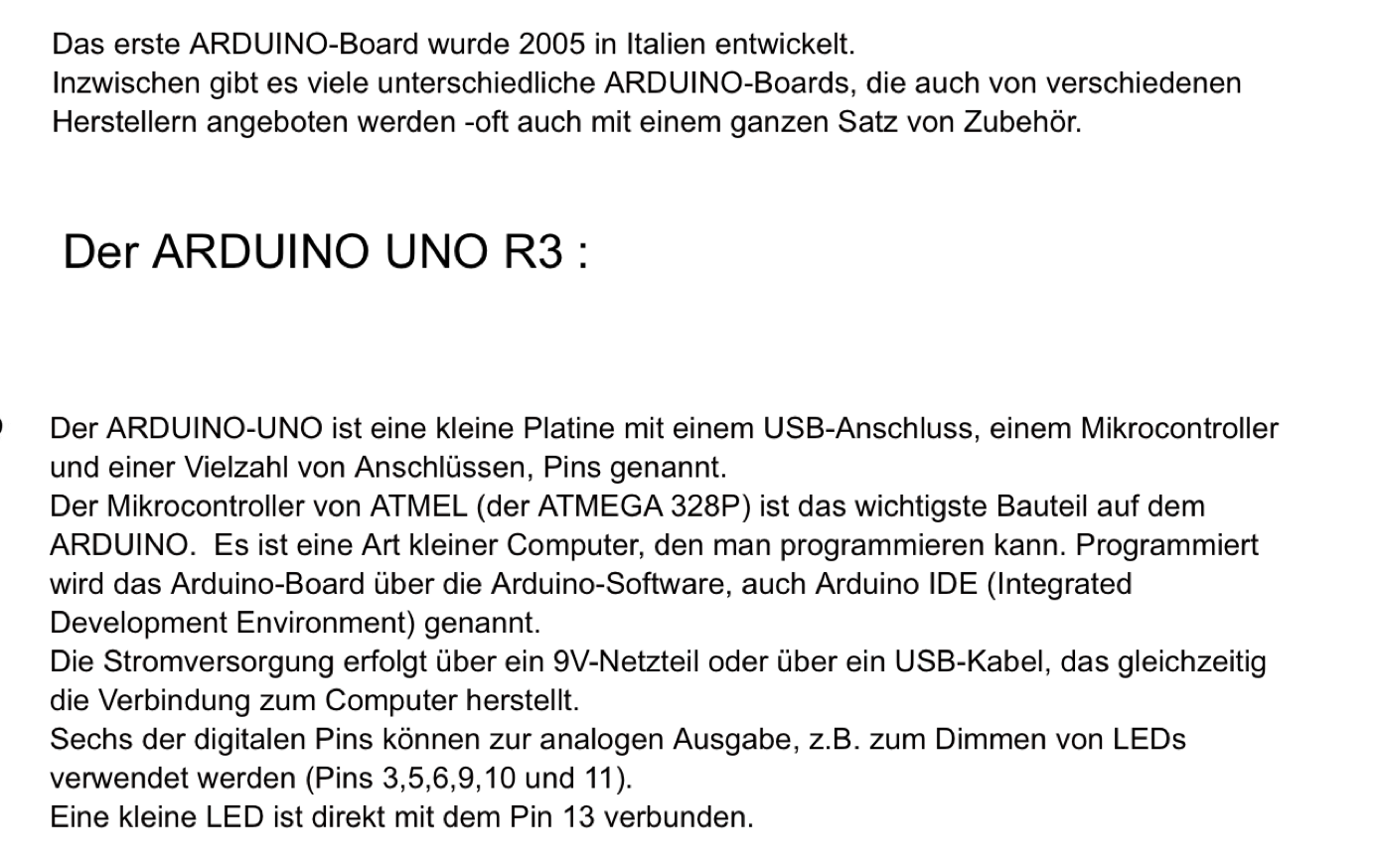

Stufe 1:
- ARDUINO und Breadboard auf einer
Grundplatte befestigen.

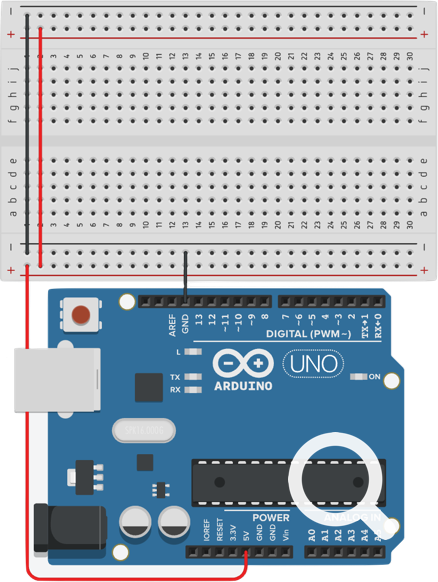

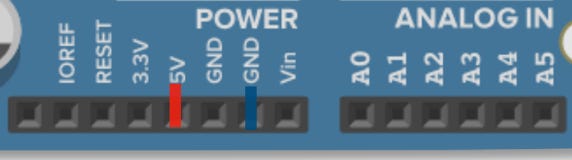

- 5V und GND fest mit dem Breadboard verbinden
Die PDF-Dateien zum Ausdrucken als Schüler-Arbeitsblätter
sind auf Technik-online verfügbar.

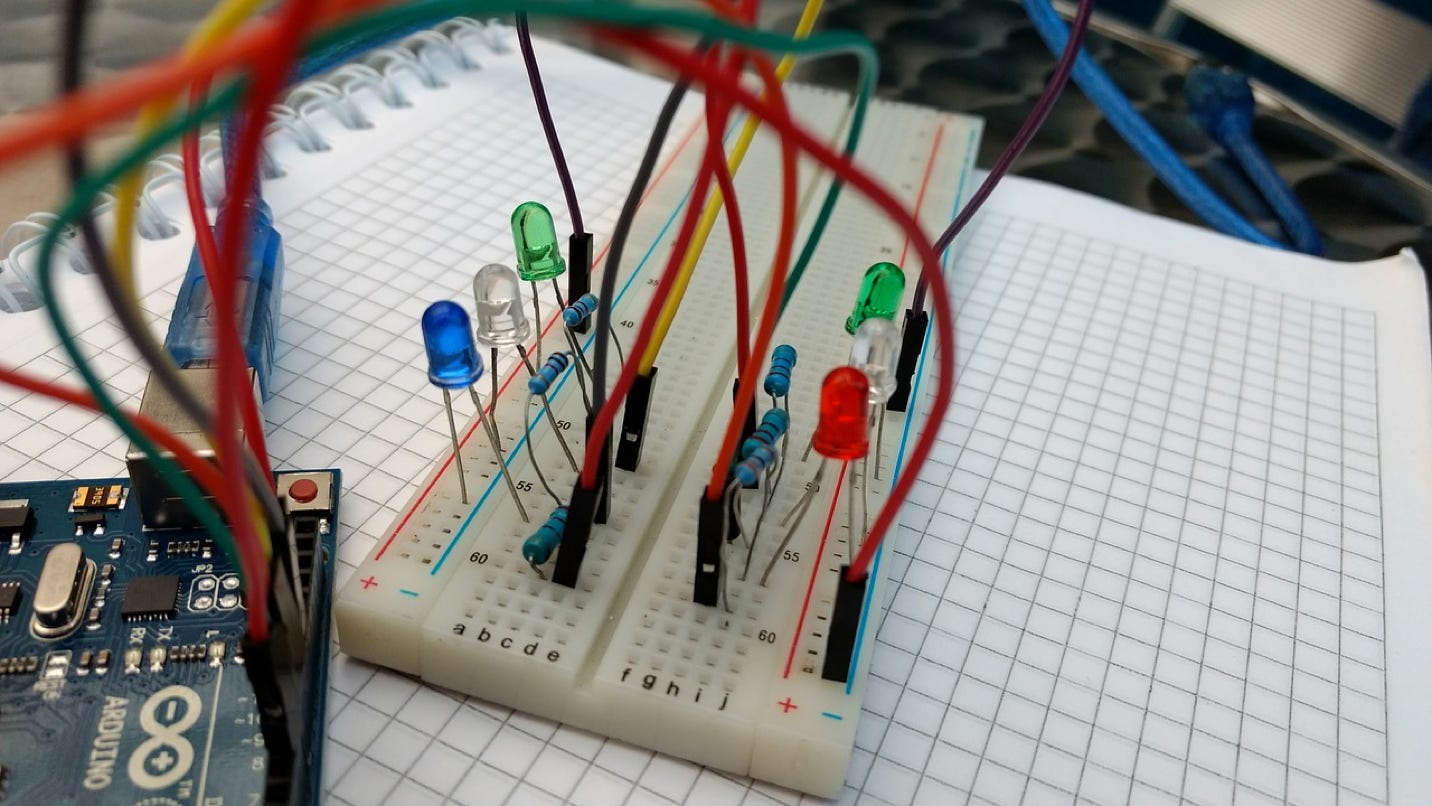

LED und Vorwiderstand kombinieren
Bild 1: Hier ist das Breadboard im Originalzustand.
Die obere Powerleiste wird abgetrennt.
Das verkleinerte Breadboard passt exakt zwischen die PIN-Leisten des ARDUINO.
Etikett 3
5 V GND

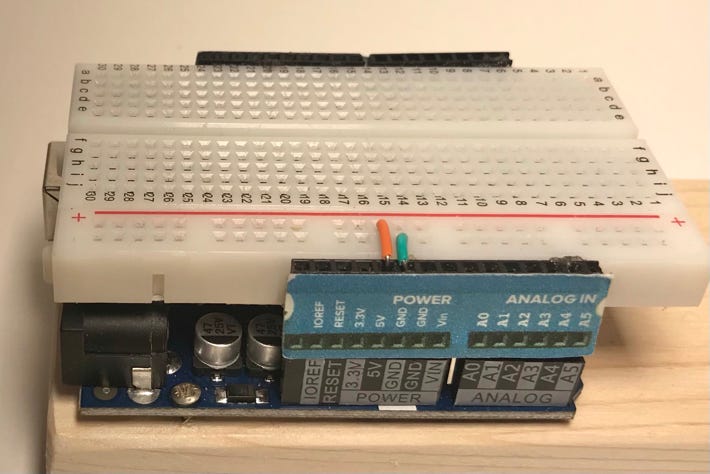

Das Arduino ist mit Holzschrauben auf einer Grundplatte befestigt. Das mittelgroße (verkleinerte) Breadboard liegt zwischen den PIN-Leisten des ARDUINO. Das überstehende Breadboardende ist mit Doppelkleband auf der Grundplatte fixiert.

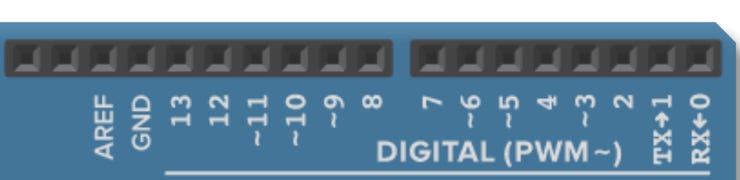

Da die PIN-Bezeichnung am ARDUINO durch das Breadboard verdeckt ist, sind die Pins zusätzlich
mit einem Aufkleber gekennzeichnet.
5V Pin und GND (Ground) sind durch Kontakte aus Silberdraht mit 0.6 mm verbunden.
Alle Pins auf dem ARDUINO können auf kurzen Wegen mit dem Breadboard verbunden werden.
So ist ein sicherer Kontakt gewährleistet und die Schaltungen sind übersichtlich.

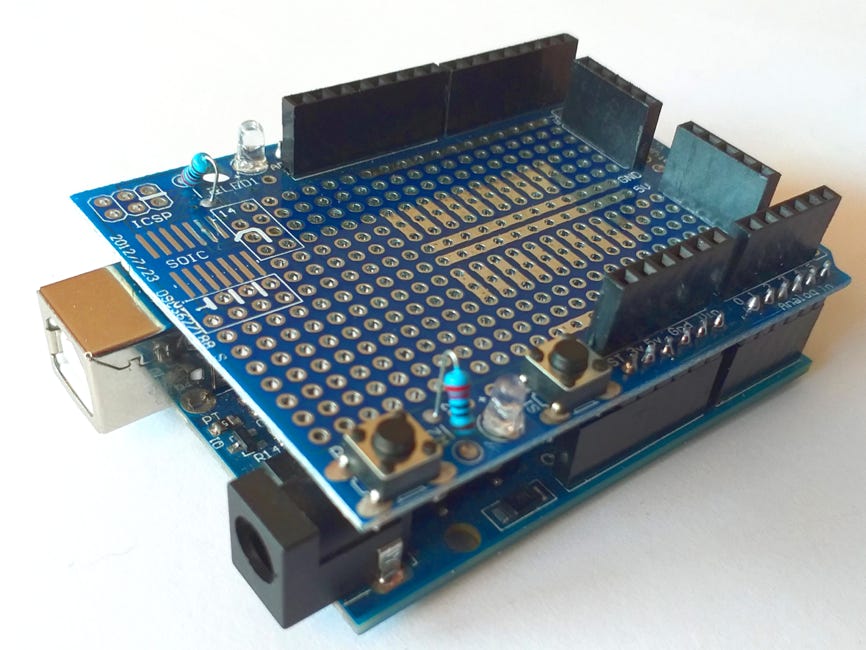

Stufe 2: Prototyping-Shield

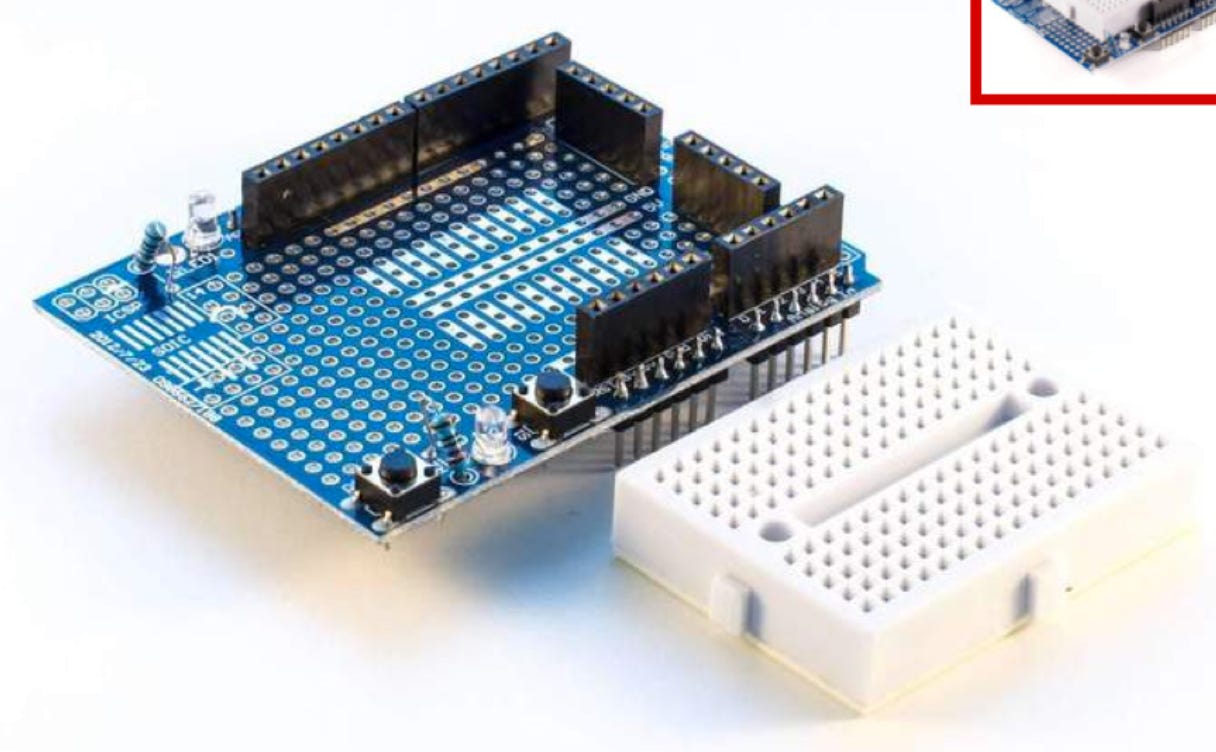

- Das Prototyping-Shield wird direkt auf den ARDUINO aufgesteckt und verlängert die Kontaktleisten so, dass sie direkt neben dem Mini-Board liegen.
- Das Prototyping-Shield wird direkt auf den ARDUINO aufgesteckt und verlängert die
Kontaktleisten so, dass sie direkt neben dem Mini-Board liegen.
- Für einfache Schaltungen reicht ein Mini-Board.

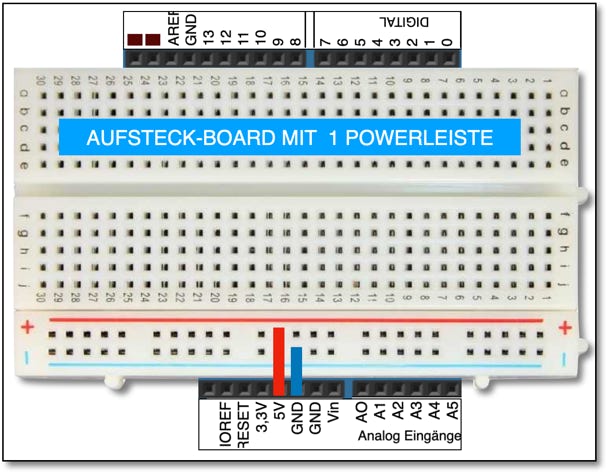

Stufe 3: Aufsteck-Board
- Die Kontakte des ARDUINO werden so
verlängert, dass sie auf einer Ebene direkt neben
einem verkleinerten Breadboard liegen.
- 5V und GND liegen direkt am Breadboard an.
