Teil 3 Ultraschall
ACHTUNG! Sie haben nur Zugang zu TINKERCAD,
wenn Sie angemeldet sind! So melden Sie sich an:
ACHTUNG!
Zur Schaltung geht es nur, wenn Sie bei TINKERCAD angemeldet sind!
Hier melden Sie sich an:
Bauanleitung für das Breadboard zum Aufstecken
Die PDF-Dateien zum Ausdrucken als Schüler-Arbeitsblätter
sind auf Technik-online verfügbar.
Der Vorteil: Kurze Wege zu den Pins - übersichtliche Schaltung mit sicherer Funktion
Das mittelgroße Breadboard passt exakt zwischen die PIN-Leisten des ARDUINO, wenn eine Powerleiste entfernt wird.
Die Pin-Kontakte des ARDUINO müssen mit zusammengelöteter Steckerleiste und Pinleiste nach oben verlängert werden: siehe nächstes Foto
Das Verlöten beider Teile gelingt ganz einfach, wenn die Kontakt in einer Halte-Vorrichtung fixiert werden:
Siehe nächstes Foto …
Bei guter Vorbereitung gelingen auch schwierige Lötungen einfach und zuverlässig!
Alle Teile sind vorbereitet. Die zusammengelöteten PINs müssen nun am Breadboard mit Sekundenkleber und Heißkleber befestigt werden. Damit sie richtig platziert werden, werden die verlängerten Pins vorher im ARDUINO eingesteckt.
Die verlängerten Pin-Leisten werden am besten mit Sekundenkleber seitlich am Breadboard verklebt.
Dazu die Pin-Leisten im ARDUINO ein stecken und das Breadboard beim Festkleben an der richtigen Position fixieren.
Kurze und übersichtliche Wege zu den Pins!

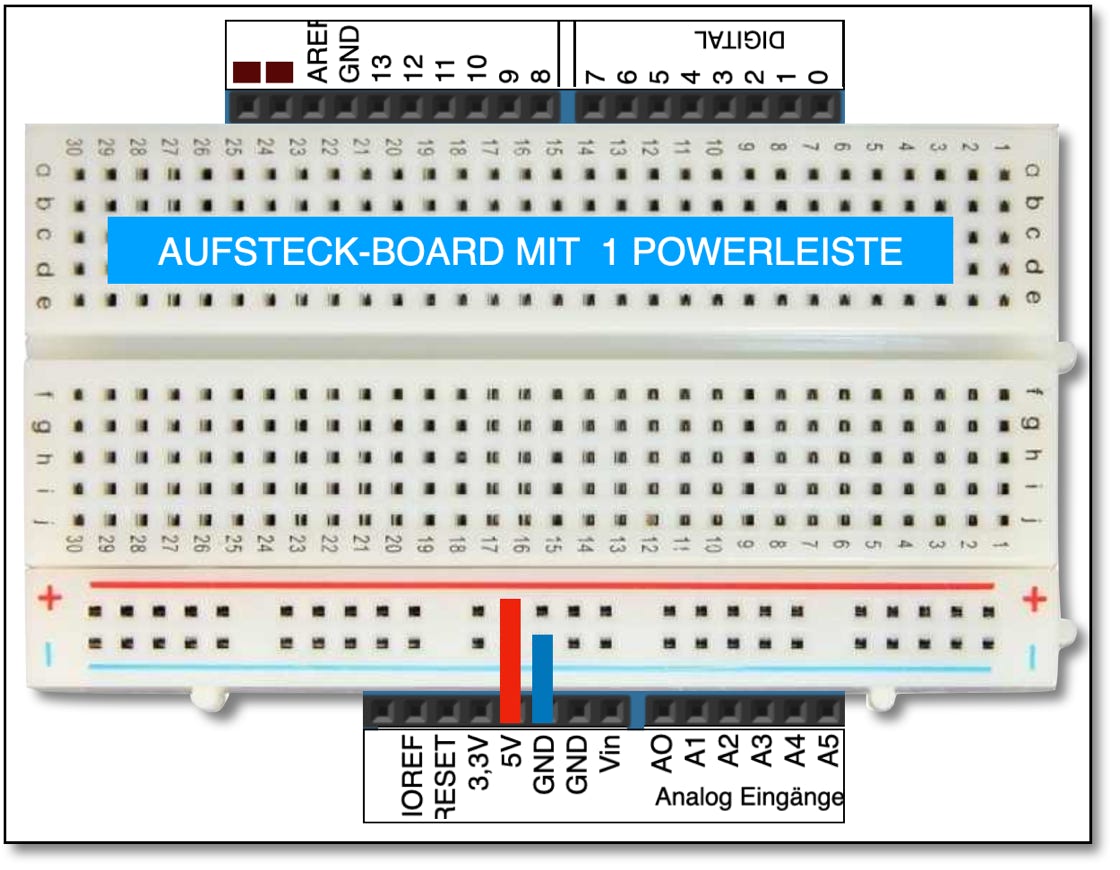

Bild 1: Hier ist das Breadboard im Originalzustand.
Die obere Powerleiste wird abgetrennt.
Das verkleinerte Breadboard passt exakt zwischen die PIN-Leisten des ARDUINO.
Etikett 3
5 V GND

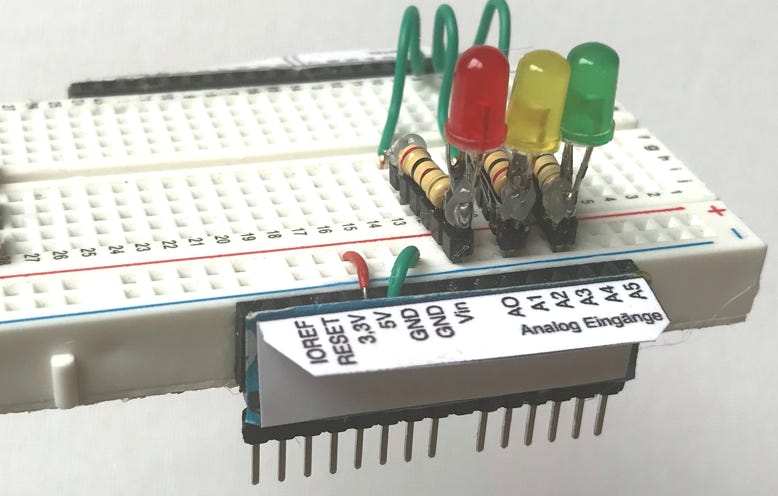

Das Arduino ist mit Holzschrauben auf einer Grundplatte befestigt. Das mittelgroße (verkleinerte) Breadboard liegt zwischen den PIN-Leisten des ARDUINO. Das überstehende Breadboardende ist mit Doppelkleband auf der Grundplatte fixiert.
Da die PIN-Bezeichnung am ARDUINO durch das Breadboard verdeckt ist, sind die Pins zusätzlich
mit einem Aufkleber gekennzeichnet.
5V Pin und GND (Ground) sind durch Kontakte aus Silberdraht mit 0.6 mm verbunden.
Alle Pins auf dem ARDUINO können auf kurzen Wegen mit dem Breadboard verbunden werden.
So ist ein sicherer Kontakt gewährleistet und die Schaltungen sind übersichtlich.

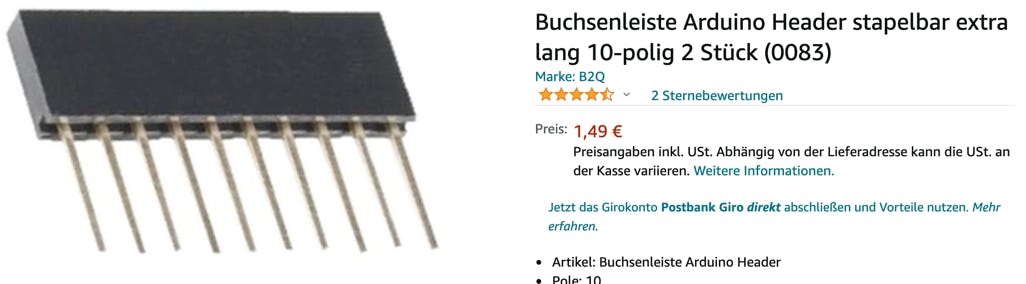

Aufsteckboard mit verlängerten Buchsenleisten
Mit den verlängerten Buchsen-Leisten ist die Anfertigung des AAusteck-Boards noch einfacher:
Buchsenleisten auf richtige Länge kürzen und am Breadboard mit Sekundenkleber festkleben.
