online-Lehrgang        Technisches Zeichnen

Technisches Zeichnen für Schüler an allgemein bildenden Schulen

für Klasse 7 - 10

Isometrische Projektion

In diesem Lehrgang erlernen Schüler die Grundlagen des Technischen Zeichnens.

Dazu öffnen sie selbständig im Inhaltsverzeichnis des online-Lehrganges nacheinander alle Seiten mit Informationen zum Technischen Zeichnen, um dann die Übungsblätter auszudrucken, zu bearbeiten und anschließend mit einer Lösungsfolie zu überprüfen.

Die Zeichenübungen werden von den Schülern in einer Arbeitsmappe gesammelt.

Um dem unterschiedlichen Arbeitstempo der Schüler gerecht zu werden, stehen zahlreiche Zusatzaufgaben bereit.
Zum Schluss des Lehrganges kann die erfolgreiche Durchführung vom Lehrer überprüft und benotet werden.

Arbeitsblatt Dimetrische Projektion
Dimetrische Projektion

Hier ein Beispiel für ein Arbeitsblatt:

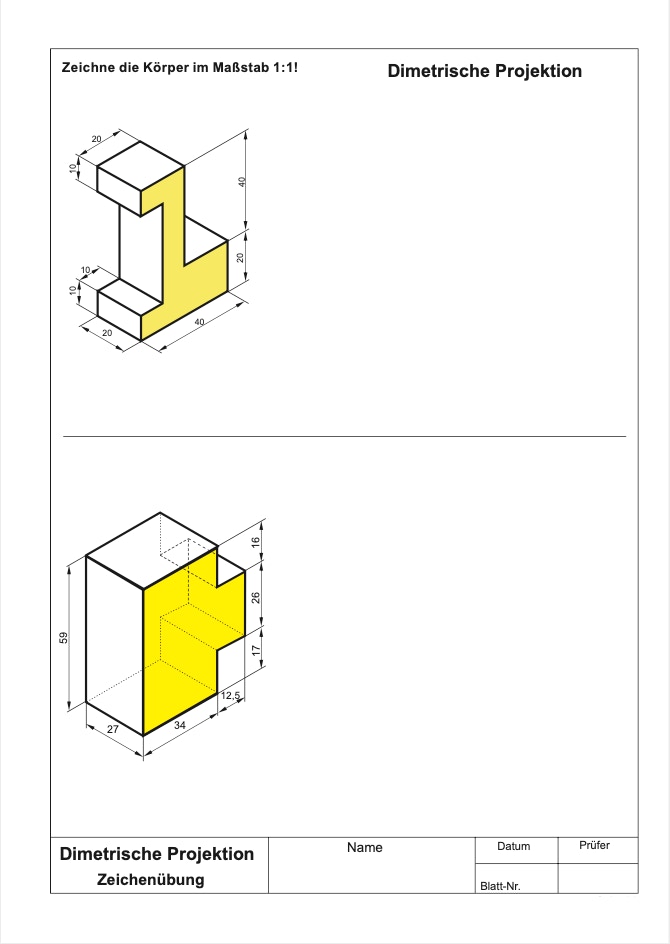

Zeichenübung „Dimetrische Projektion“

Auf dem Arbeitsblatt sind zwei Körper in isometrischer Projektion dargestellt.
Im freien Raum daneben soll dieser Körper in dimetrischer Projektion gezeichnet werden.
Mit Hilfe einer Folie des Lösungsblattes lässt sich schnell feststellen, ob die Zeichnung korrekt ausgeführt ist.

Technisches Zeichnen als Informationsmittel

technische Zeichnung

Technische Zeichnungen ersparen wortreiche Erklärungen

und sind international verständlich. Art und Breite von Linien sind Sinnbild festgelegter Eigenschaften.

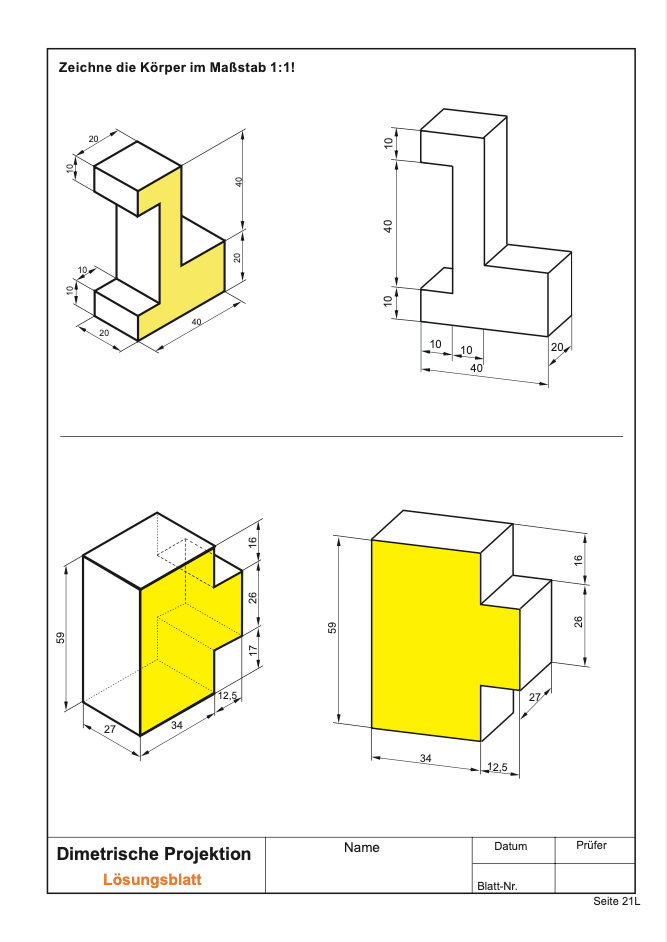

Dimetrische Projektion - Lösungsblatt

Mit dem Übergang von der handwerklichen zur modernen industriellen Fertigung und der dadurch ausgeprägteren Arbeitsteilung verstärkte sich die Bedeutung der technischen Zeichnung.

Die Einbeziehung vieler Menschen durch Teilarbeit in die Fertigung komplexer technischer Objekte machte es notwendig, jeden einzelnen immer besser über das von ihm herzustellende Werkstück zu informieren.


Damit jeder das in einer technischen Zeichnung festgelegte Gedankengut richtig und eindeutig versteht, sind zur Anfertigung solcher Zeichnungen bestimmte Grundregeln festgelegt worden. In einer Technischen Zeichnung sollen alle Informationen, die zur Herstellung eines Bauteils oder einer ganzen Baugruppe erforderlich sind, zeichnerisch dargestellt sein.


Die Darstellung muss dabei eindeutig sein, so dass beim Lesen der Zeichnung keine Unklarheiten auftreten können.



Um die Eindeutigkeit der Zeichnung zu gewährleisten, gibt es genaue Normen und Regeln für alle Elemente der technischen Zeichnung. So sind beispielsweise Linienarten und Strichstärken für jedes Element genau festgelegt. Es gibt für Schnittansichten Darstellungsregeln, genauso wie für die unterschiedlichen Ansichten. Auch die zeichnerische Darstellung von Normteilen (Schrauben, Muttern, etc.) ist genau festgelegt.


Um alle Informationen über das Objekt in der Zeichnung unterzubringen, müssen zumeist mehrere Ansichten aus unterschiedlichen Blickrichtungen dargestellt werden. Häufig sind auch Schnittansichten des Bauteils bzw. der Baugruppe erforderlich, um verdeckte Geometrien darzustellen.

Die Zeichnung muss dabei in Zeichnungsrand, ein Schriftfeld und den Zeichenbereich unterteilt werden. Bei Baugruppen kann auch eine Stückliste im rechten unteren Bereich über dem Schriftfeld hinzugefügt werden.

Damit der „Leser“ der Zeichnung genau weiß, was der Zeichner gemeint hat, müssen Zeichnungen norm- und regelgerecht sein (Darstellungsregeln, Maßeintragungen).

Linienarten, Maßeintragungen sind international genormt,

so dass z.B. ein chinesischer Hersteller genau weiß, was das deutsche Ingenieurs-Büro bauen lassen will.




Ansichten eines Körpers aus verschiedenen Richtungen
isometrische Darstellung

Mit der technischen Zeichnung wird ein dreidimensionaler Körper auf dem Zeichenblatt (zweidimensional) abgebildet.


Anders als in der Malerei und auf Fotos werden dabei keine Schattierungen, Farben und Oberflächenstrukturen wiedergegeben.


Der Körper (Gegenstand) wird einzig anhand der Kanten und Ecken dargestellt.

Ansichten eines Körpers aus verschiedenen Richtungen

Technische Zeichnung als isometrische Darstellung

Würfel im Raum
Quader

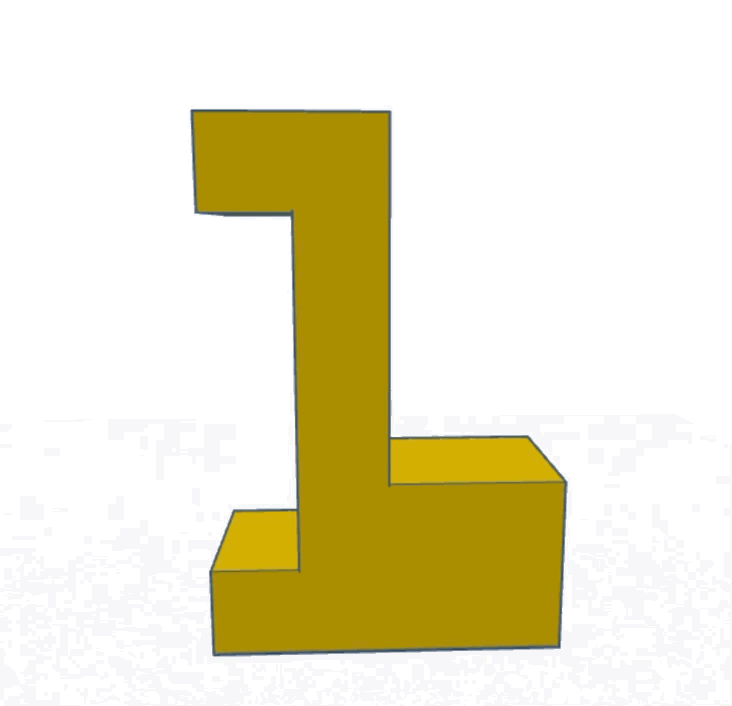

Quader Animation

Um die räumliche Vorstellung zu unterstützen, bietet der Lehrgang die Gelegenheit, Beispielkörper aus Papier selber zu bauen.

Hinweise zum Unterricht




Normschrift






Arbeitsmappe







Parallelprojektion






Dreitafelprojektion





Zusatzaufgaben






Anschlaglineal

In diesem Lehrgang wird auf einer Zeichenplatte DIN A4 per Hand auf Papier gezeichnet.

In technischen Zeichnungen soll in Normschrift geschrieben werden. Hierfür sind die Schüler nur schwer zu motivieren; die Normschriftübung ist deshalb recht kurz gehalten. Die Schüler sollten sie als Hausaufgabe erledigen.

Nur wenige Schüler werden sich eine Normschrift-Schreibschablone kaufen;

sie sollten jedoch versuchen, bei den späteren Zeichenübungen mit Druckbuchstaben und Zahlen den Normschriftzeichen nahe zu kommen.

Die Zeichenübungen werden von den Schülern mit ausgefülltem Schriftfeld in einer Arbeitsmappe gesammelt; zum Schluss des Lehrganges kann die erfolgreiche Durchführung vom Lehrer (im Schriftfeld bei "Prüfer") überprüft und benotet werden.

Die Zeichenübungen beginnen mit einfachen Nachzeichenübungen, bei denen die Schüler die Regeln zu Linienarten und -breiten sowie zur Bemaßung kennen lernen und anwenden sollen.

Danach schließen sich Übungen zur Parallelprojektion von Körpern an.

Wenn ausreichend Zeit zur Verfügung steht, empfehle ich, zuvor den Bau von Beispiel-Körpern. Das unterstützt die räumliche Vorstellung und erleichtert dadurch die folgenden Zeichen-Übungen.

Der in der Dreitafelprojektion jeweils zu zeichnende Körper ist bei den Übungen auf den Arbeitsblättern in isometrischer Darstellung mit allen notwendigen Maßangaben oben links vorgegeben.

Probleme treten bei der Durchführung der Unterrichtseinheit durch das sehr unterschiedliche Arbeitstempo der Schüler auf. Das lässt sich am besten durch Zusatzaufgaben auffangen.

Ohne Zeichenplatte und Anschlaglineal werden viele Linien "schief". Es kostet am Anfang bei manchen Schülern viel Überredungskunst, sie davon zu überzeugen, dass das Arbeiten mit Anschlaglineal und rechtem Winkel auf die Dauer wirklich eine Arbeitserleichterung darstellt.
