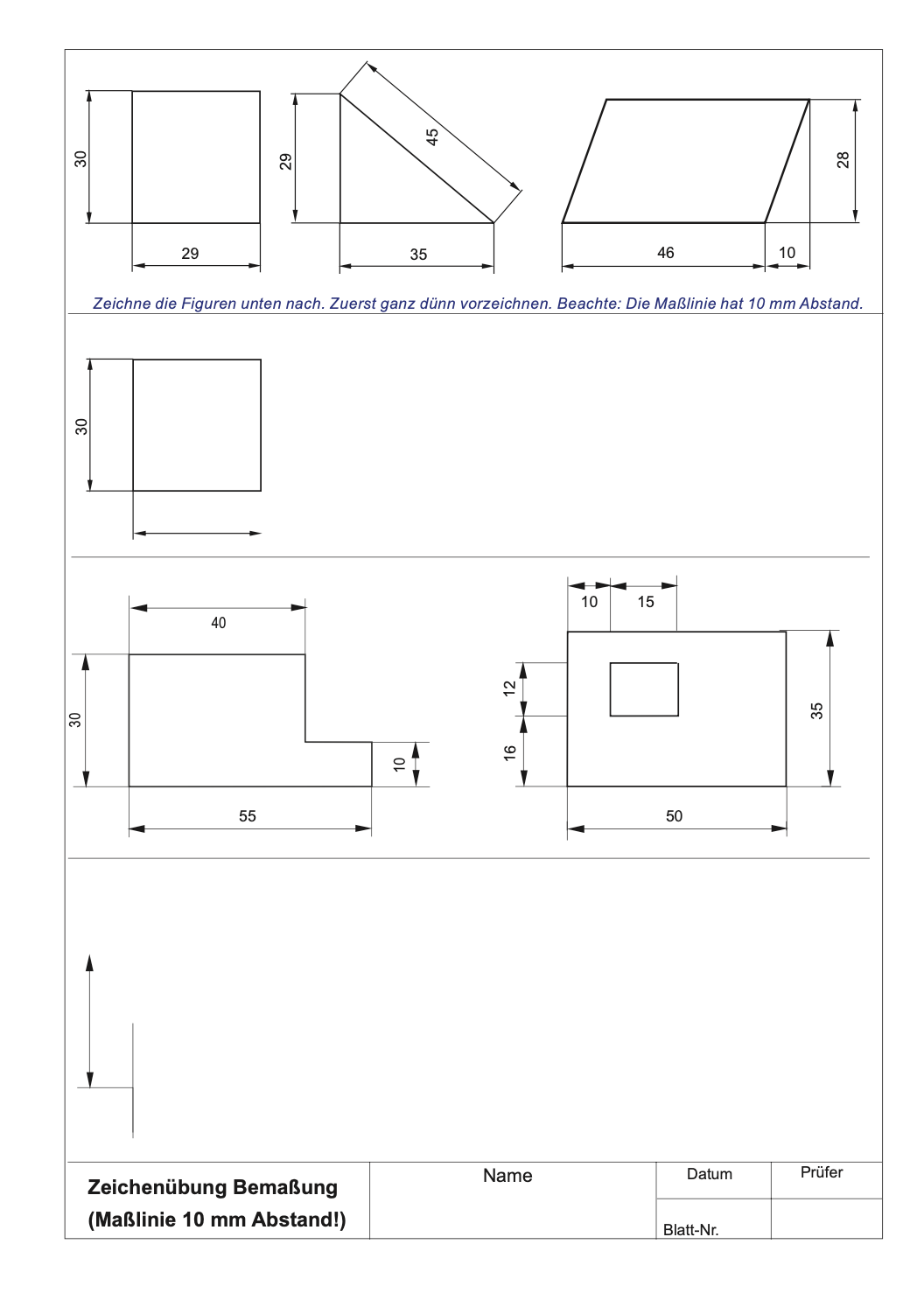

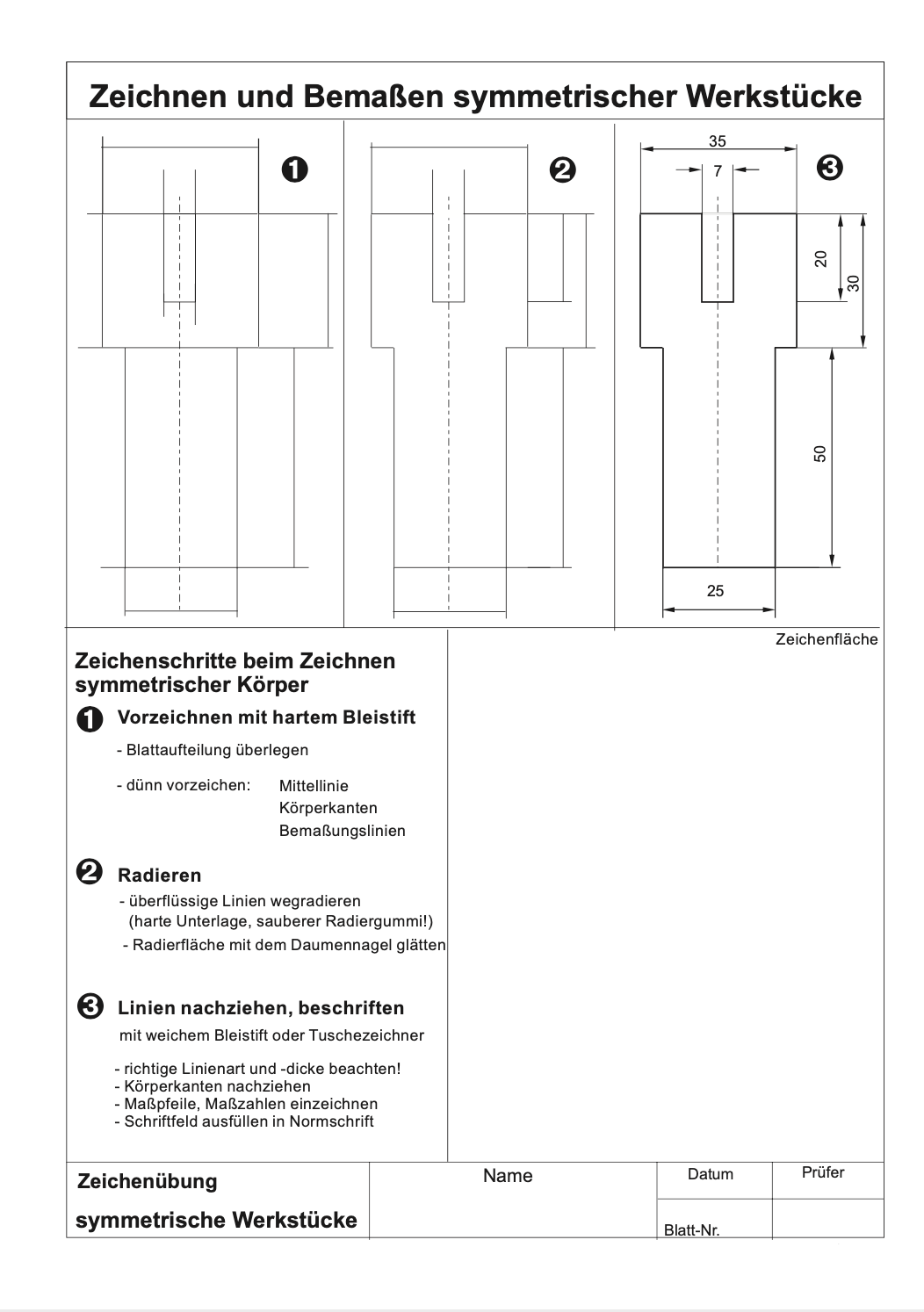

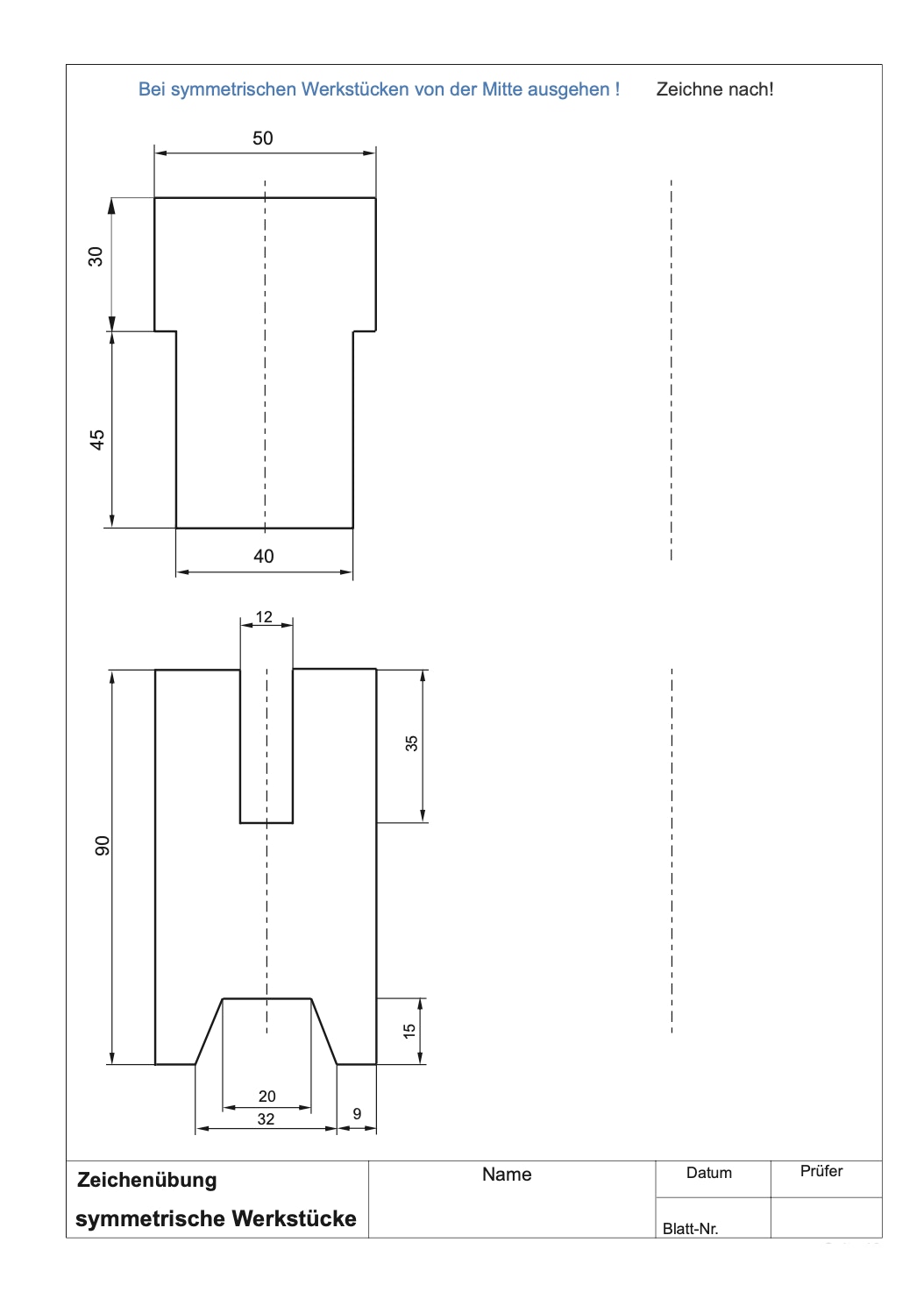

In diesen Arbeitsblättern wendest Du die Bemaßungs-Regeln an, indem Du die vorgegebenen Zeichnungen nachzeichnest.
Bilder mit dem Lupensymbol lassen sich vergrößern!
In diesem Lehrgang erlernen Schüler die Grundlagen des Technischen Zeichnens:
Dazu öffnen die Schüler selbständig nacheinander alle Seiten mit Informationen zum Technischen Zeichnen, um dann die Übungsblätter per Handzeichnung zu bearbeiten und anschließend mit einer Lösungsfolie zu überprüfen.
Wenn Sie den Lehrgang im Unterricht mit Ihren Schülern durchführen möchten, benötigen Sie die Schullizenz! Damit können Sie die Arbeitsblätter / Lösungsblätter für die Schüler beliebig oft ausdrucken. Außerdem können Sie den Lehrgang für Ihren PC herunterladen, so dass sie auch offline damit arbeiten können.
CAD -Computer-Aided Design im Unterricht?
CAD lernen war bisher noch nie so einfach und effektiv wie mit der Open Source CAD Software-Suite FreeCAD. Hier finden Sie für interessierte Schüler ab Klasse 9 Anleitungen für einfache Zeichen-Übungen:
TINKERCAD ermöglicht einen einfachen Einstieg in CAD, da hierfür kein Programm installiert werden muss.
Die erstellten Modelle können auf 3-D-Druckern ausgedruckt werden.
Der Lehrgang im Überblick
