frontal-dimetrische Darstellung

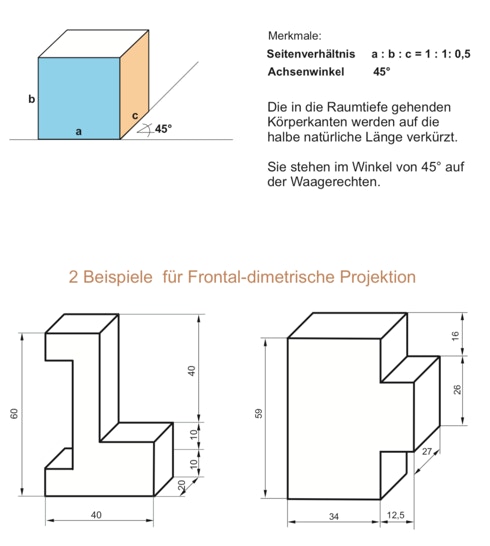

Die frontal-dimetrische Projektion heißt auch Kavaliers-Perspektive.
Sie ist zwar im Technischen Zeichnen wenig gebräuchlich; für den Zeichenanfänger ergibt sie jedoch sehr anschauliche und leicht auszuführende Bilder, die dem Betrachter die Hauptansicht des Gegenstandes frontal ermöglicht.

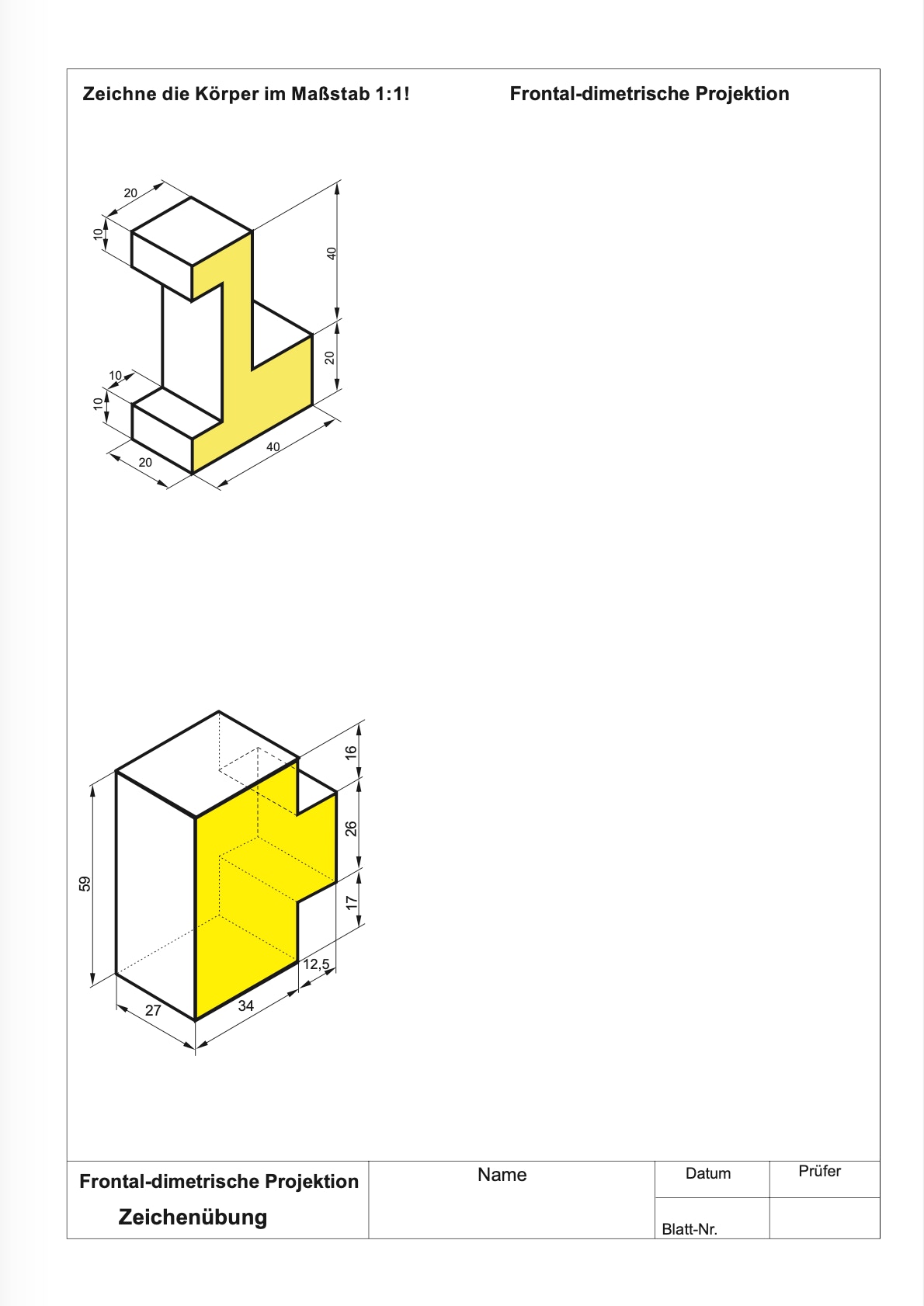

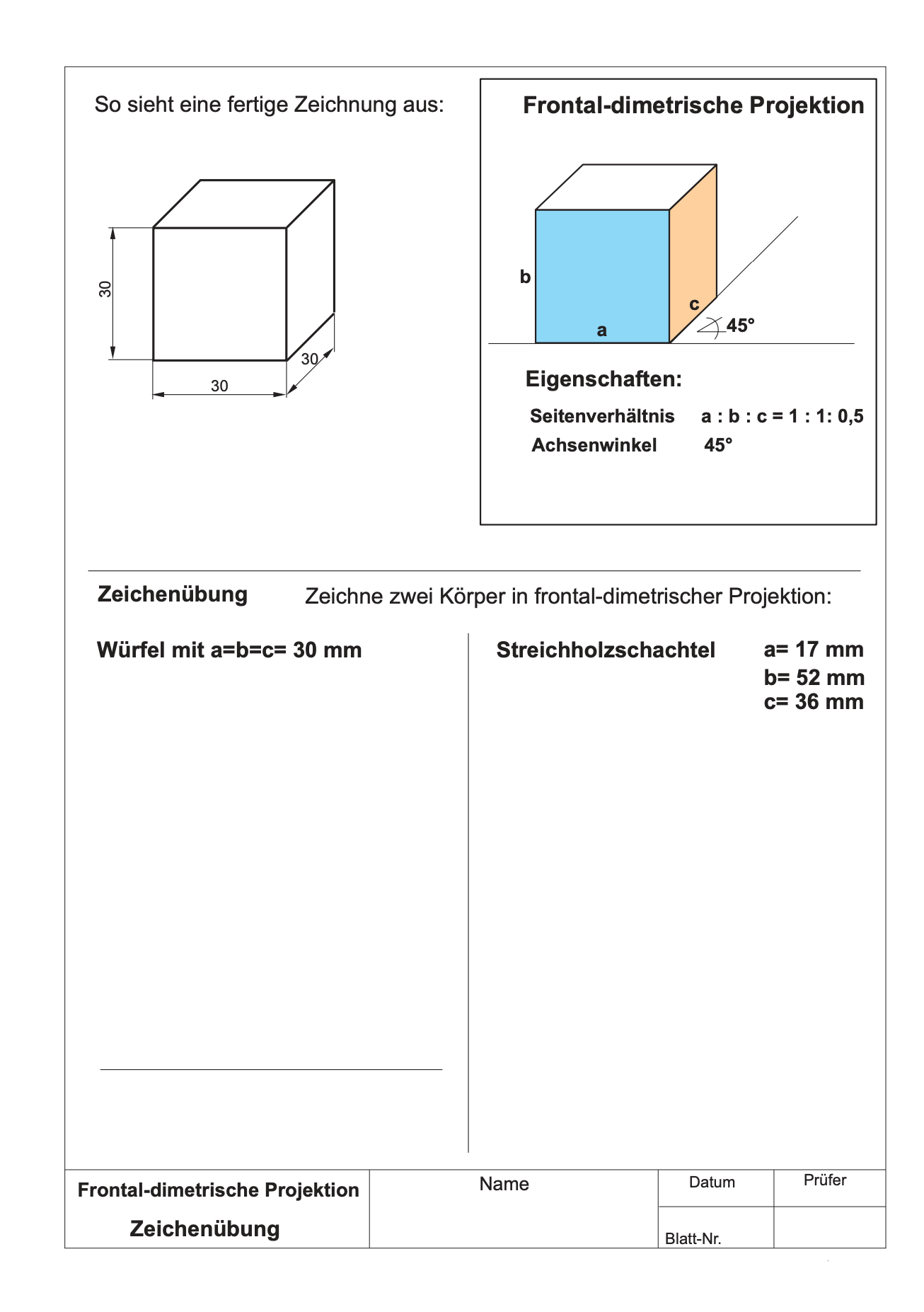

Mit diesen Arbeitsblättern übst Du das Zeichnen von Körpern in frontal-dimetrischer Darstellung.

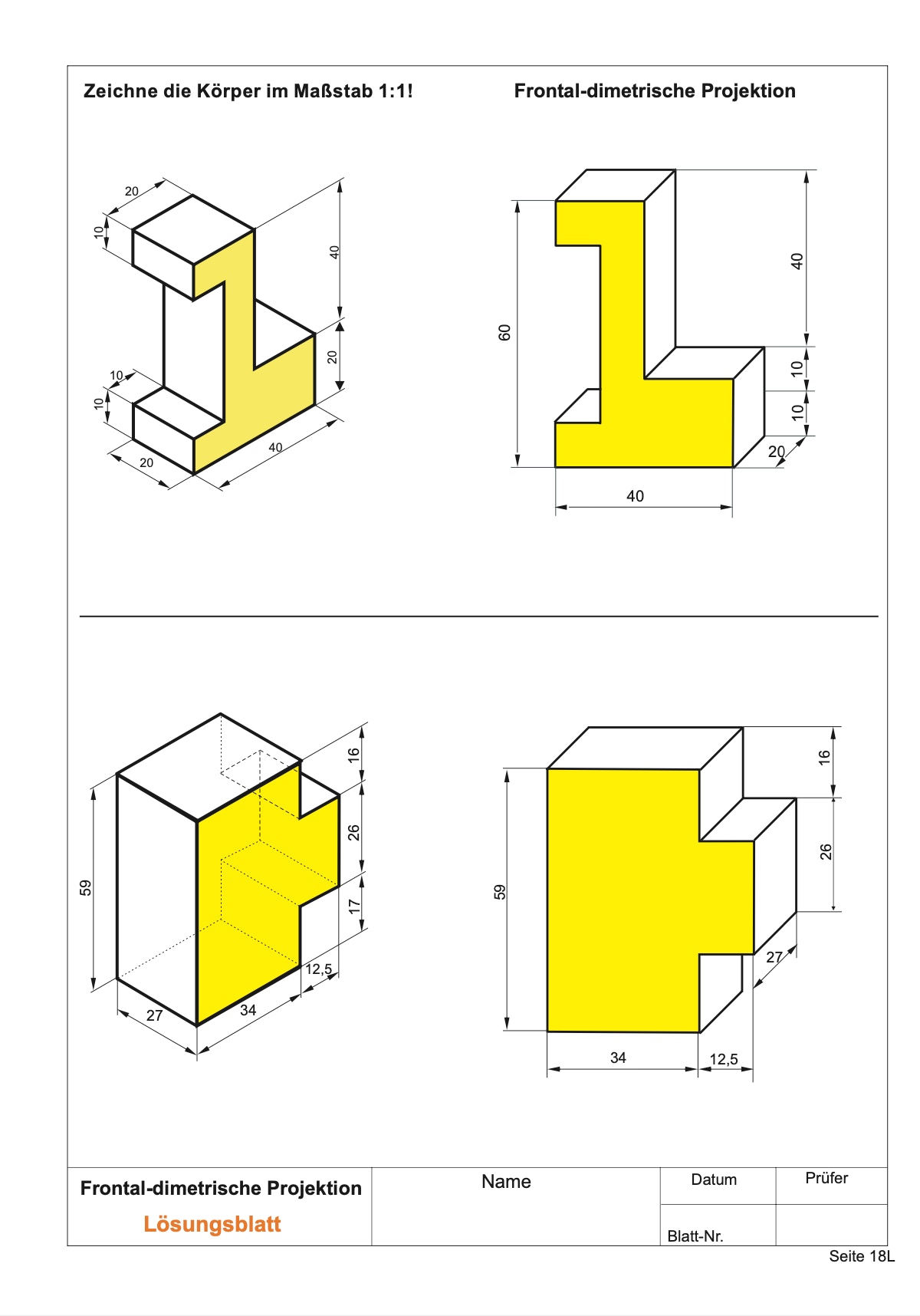

Lösung
Bilder mit dem Lupensymbol lassen sich vergrößern!

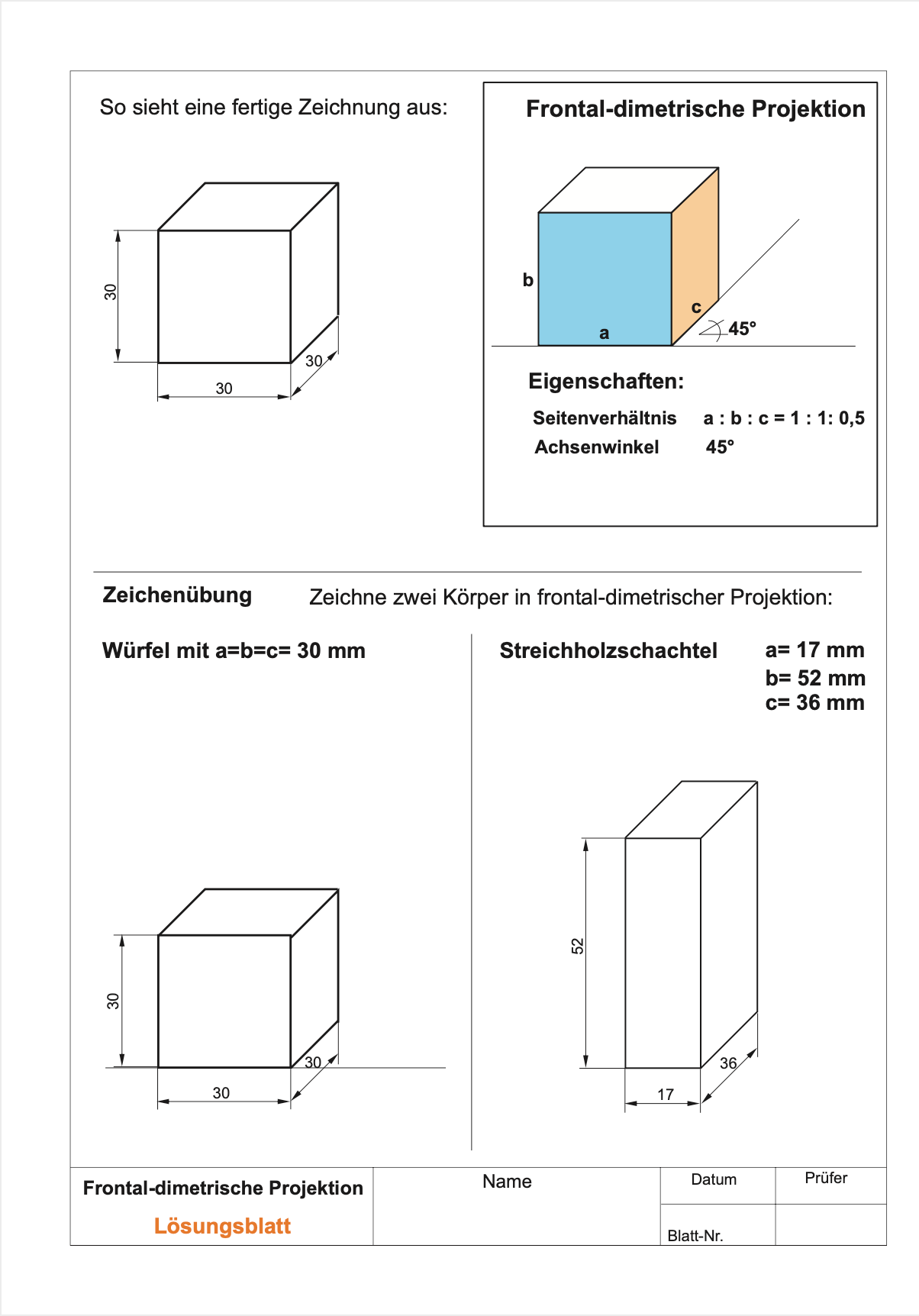

Lösung

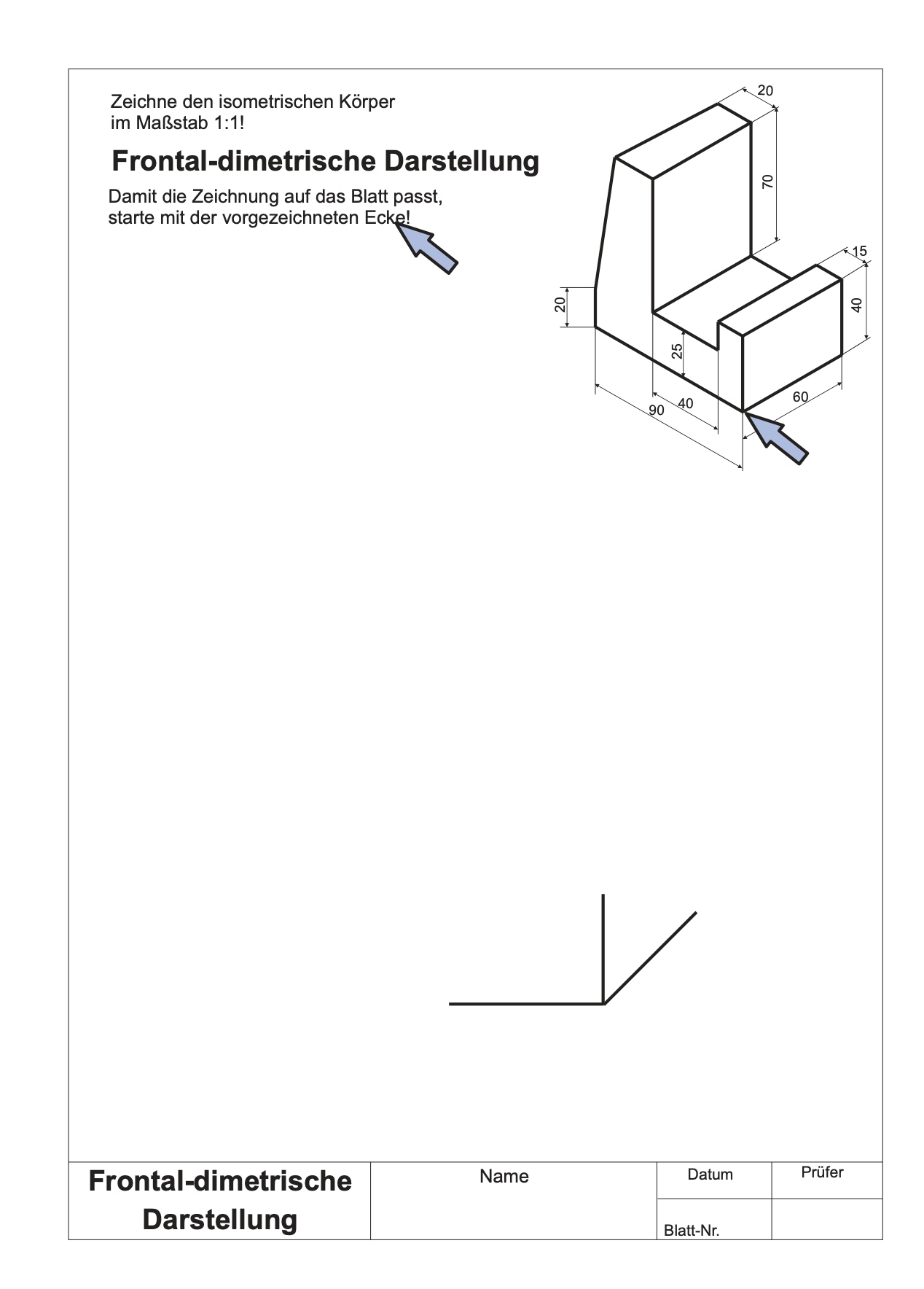

Zusatzaufgabe

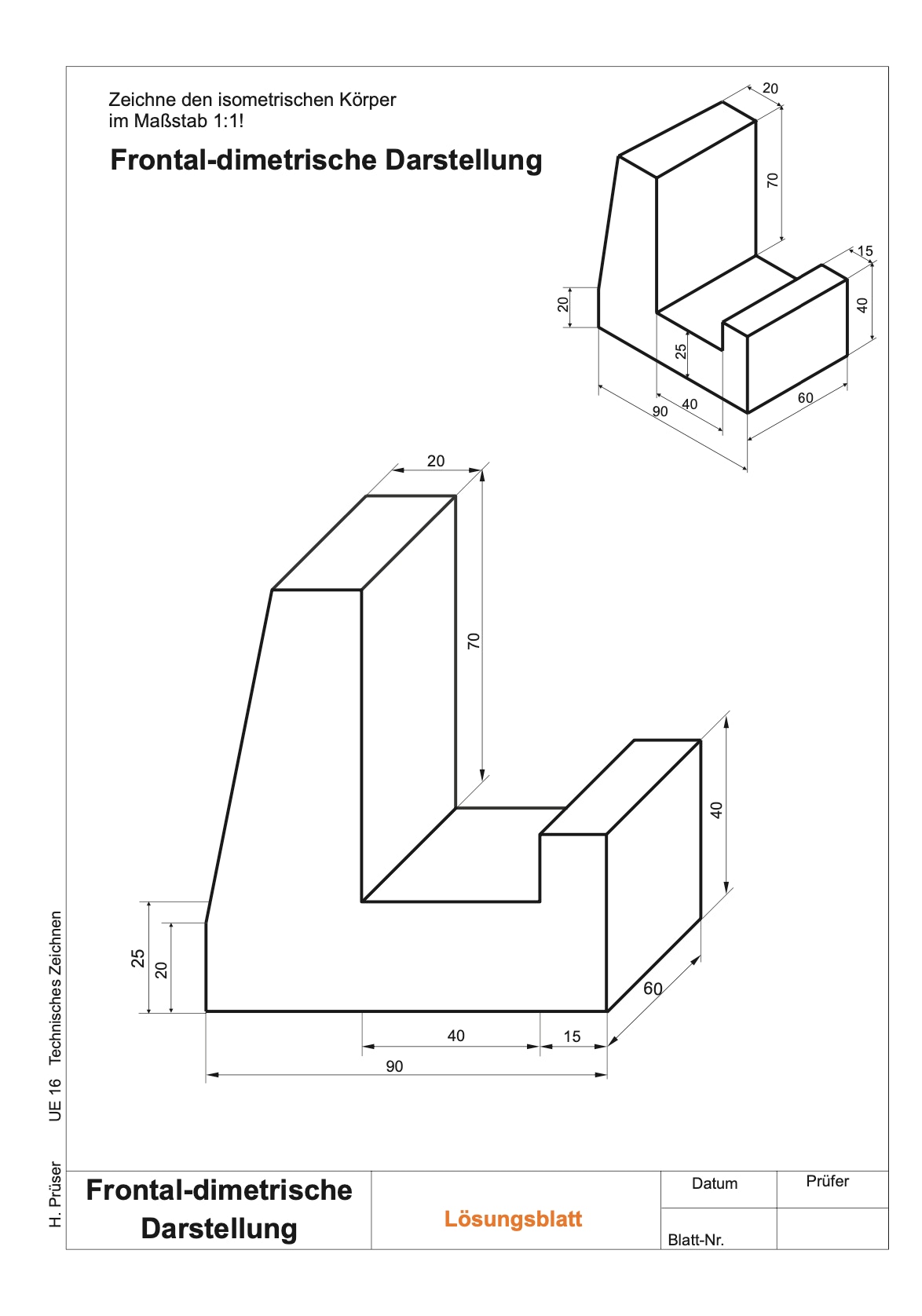

Lösung
