Getriebe dienen zur Übertragung und Umformung von Bewegungen, Energie und/oder Kräften.

Die älteste Getriebe-Systematik stammt von Franz Reuleaux aus dem 19. Jahrhundert.[3] Er teilte die mechanischen Getriebe wie folgt ein:


Kurbelgetriebe (siehe Koppelgetriebe)

Kurvengetriebe

Rädergetriebe (siehe Zahnrad- und Reibradgetriebe)

Rollengetriebe (siehe Zugmittelgetriebe)

Schraubengetriebe (siehe Schraubgetriebe)

Sperrgetriebe

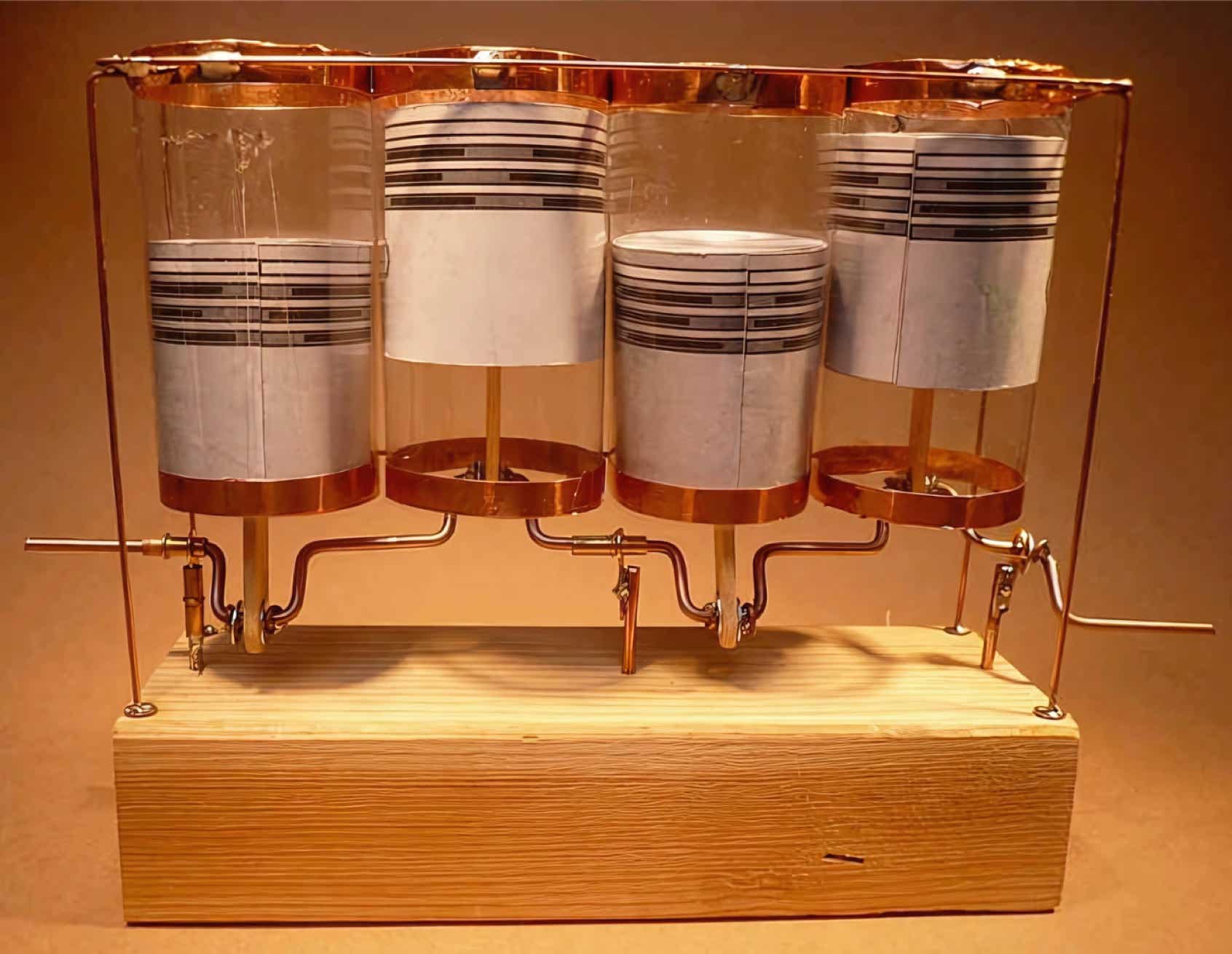

In dieser kleinen „Maschine“ sind viele Getriebe-Elemente hintereinander geschaltet, so dass aus der gleichmäßigen Drehbewegung eine verlangsamte Hebelbewegung mit Zeitintervallen entsteht.

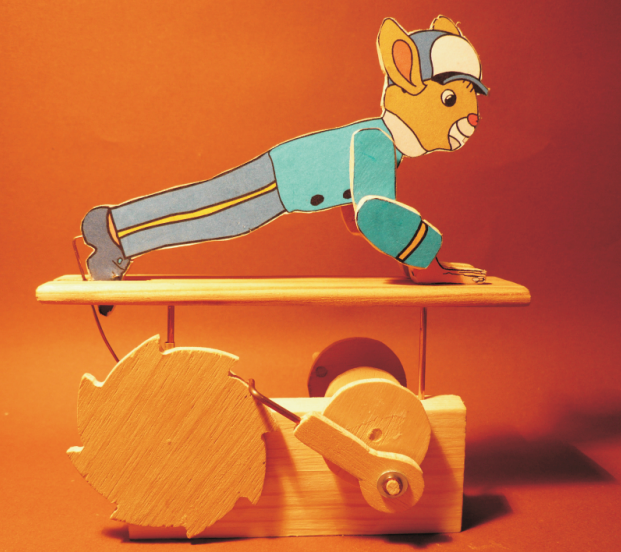

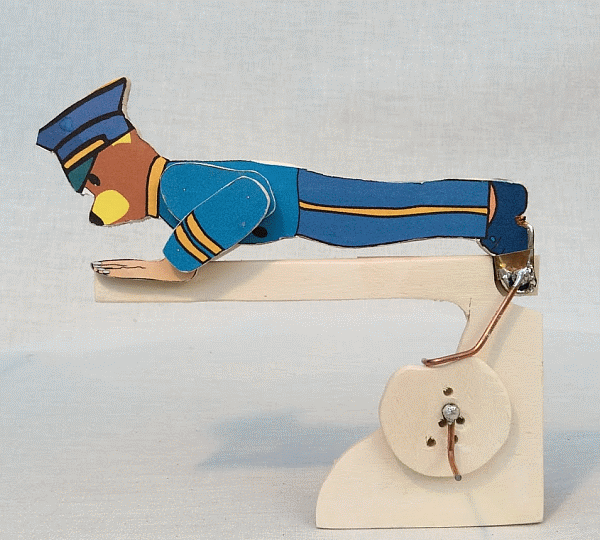

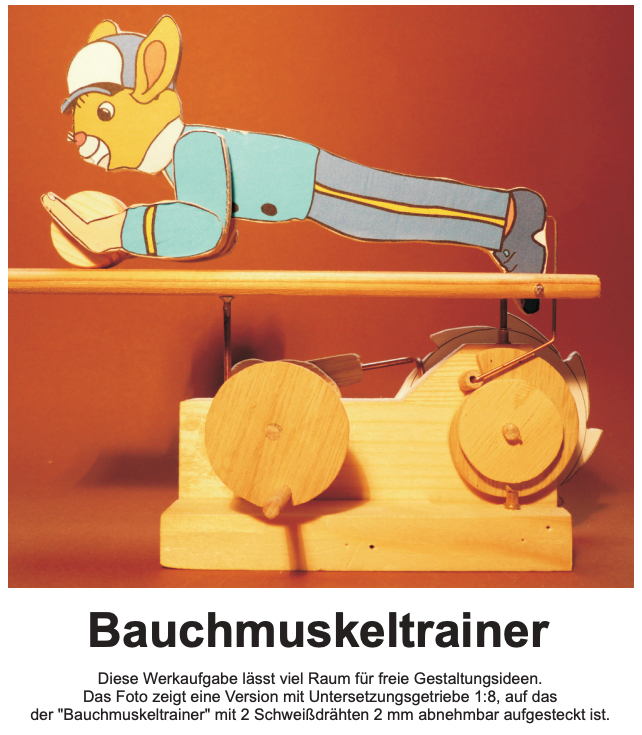

Diese Werkaufgabe lässt viel Raum für freie Gestaltungsideen. Das Foto zeigt eine Version mit Untersetzungsgetriebe 1:8, auf das der Liegestütz trainierende Hase mit 2 Schweißdrähten 2 mm abnehmbar aufgesteckt ist. Siehe dazu auch die Werkaufgabe "Bauchmuskeltrainer", die etwas einfacher zu bauen ist.

Diese Werkaufgabe lässt viel Raum für freie Gestaltungsideen.

Das Foto zeigt eine Version mit Untersetzungsgetriebe 1:8, auf das

der Liegestütz trainierende Hase mit 2 Schweißdrähten 2 mm abnehmbar aufgesteckt ist.

Siehe dazu auch die Werkaufgabe "Bauchmuskeltrainer", die etwas einfacher zu bauen ist.

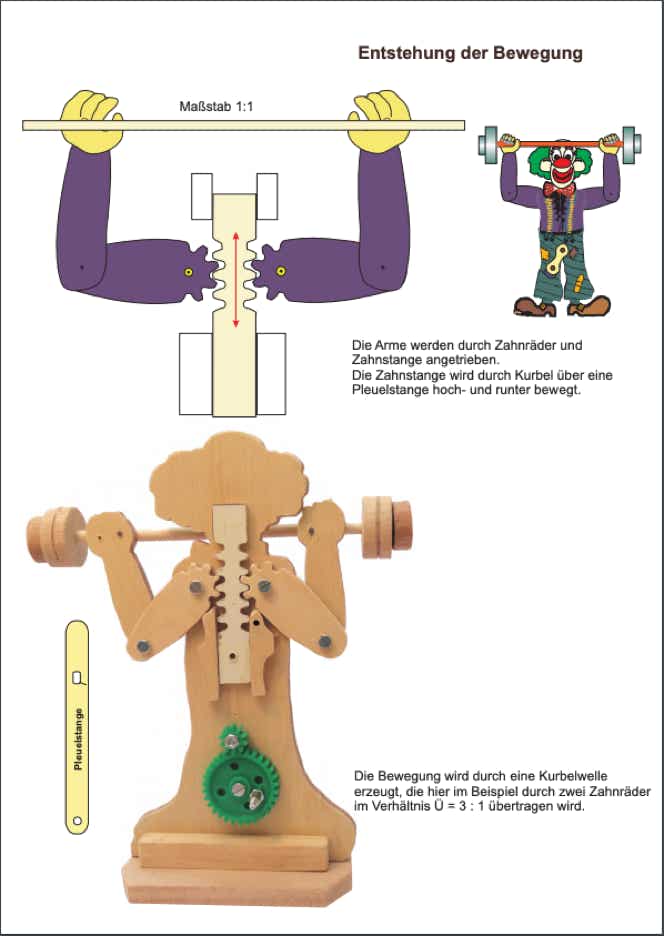

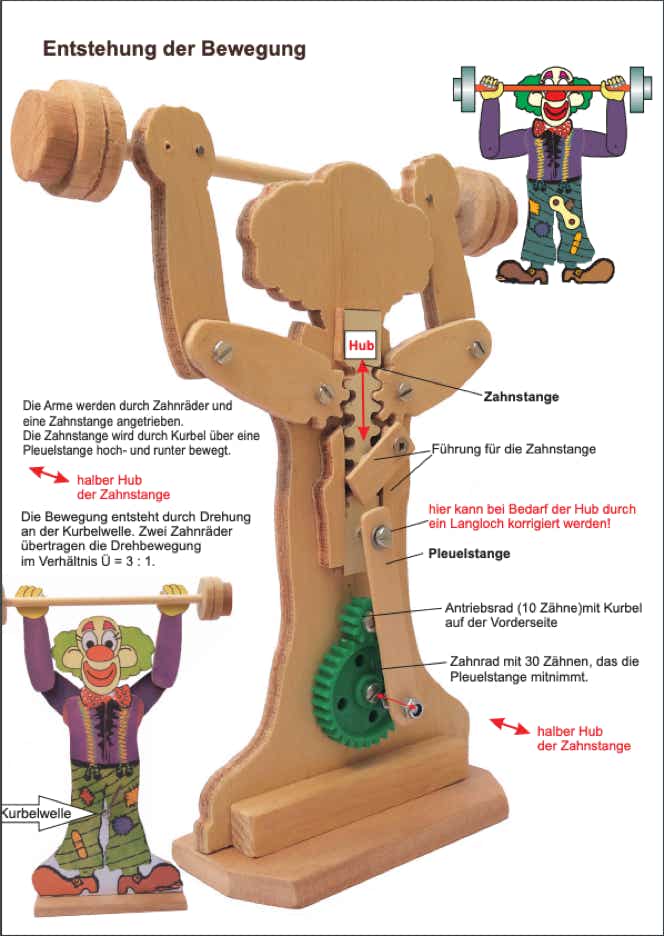

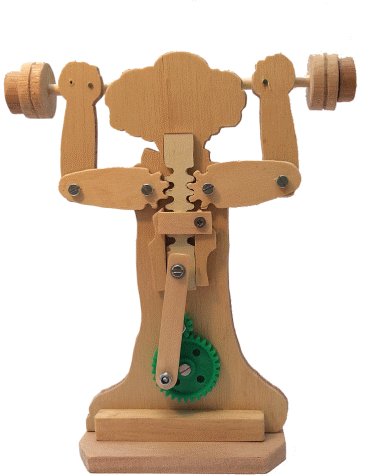

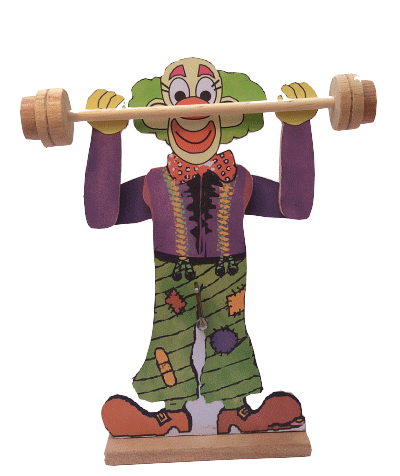

Gewichtheber: Zahnrad-Kurbel
Kraftübertragung mit Zahnrad, Kurbelwelle und Hebel

„Maschinenbau“

Kraftübertragung in „Spaßmaschinen“

(Zahnrad, Kurbelwelle, Hebel)

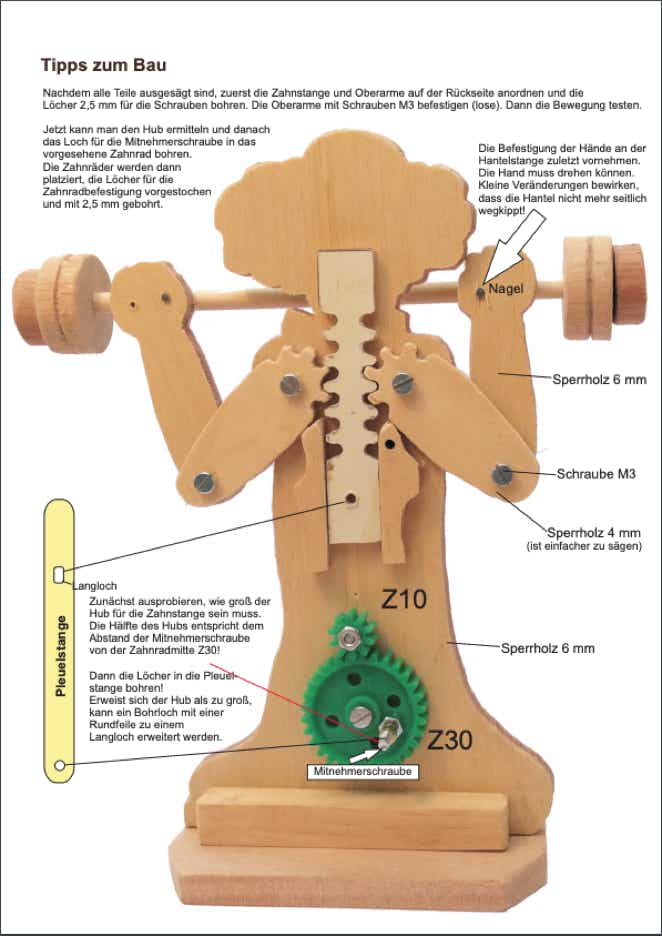

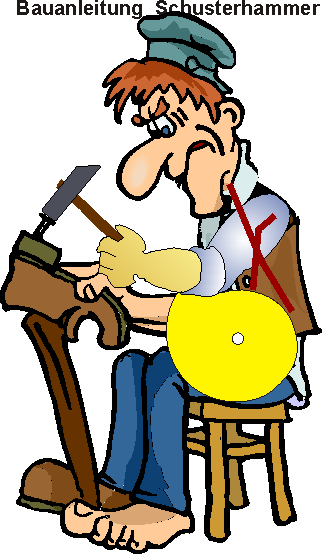

Arbeitsblatt mit Tipps zum Bau
Arbeitsblatt mit Tipps zum Bau
Arbeitsblatt mit Tipps zum Bau

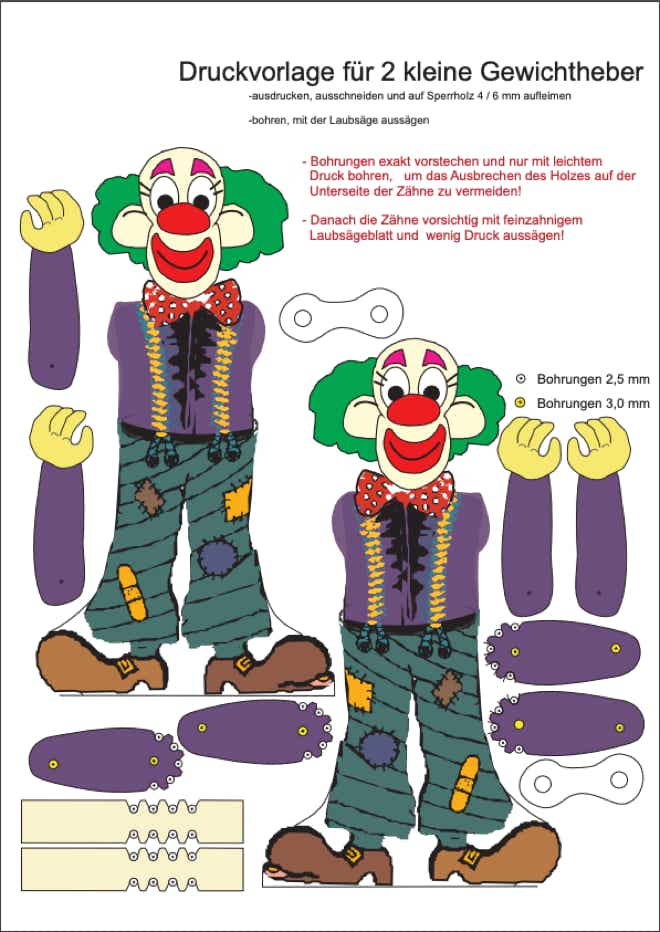

Druckvorlage

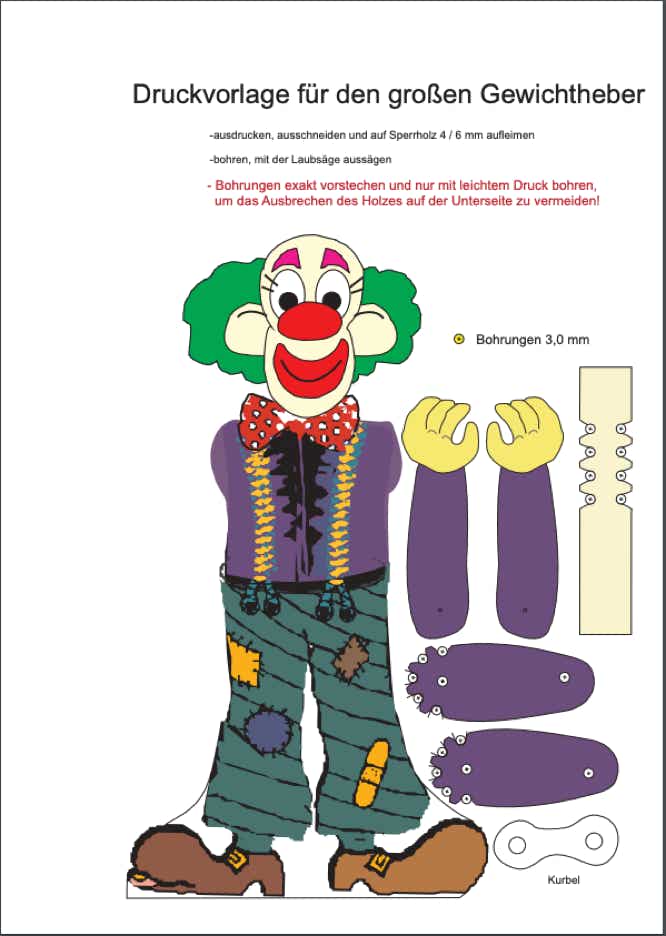

Druckvorlage 2

> zum Vergrößern der Ansicht bitte die Arbeitsblätter anklicken !

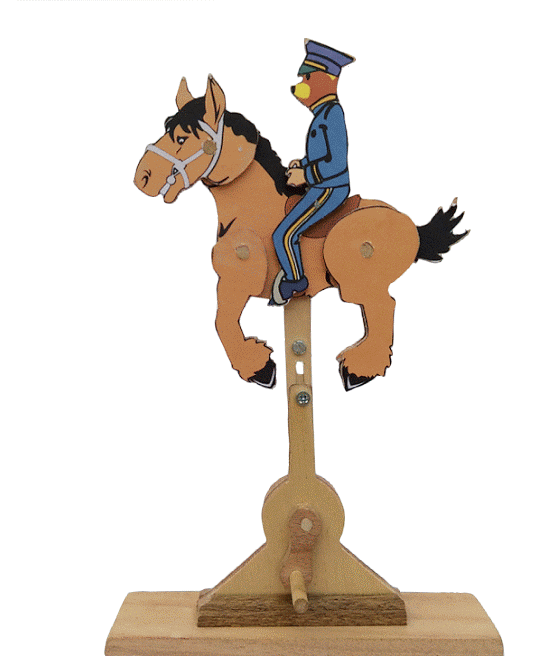

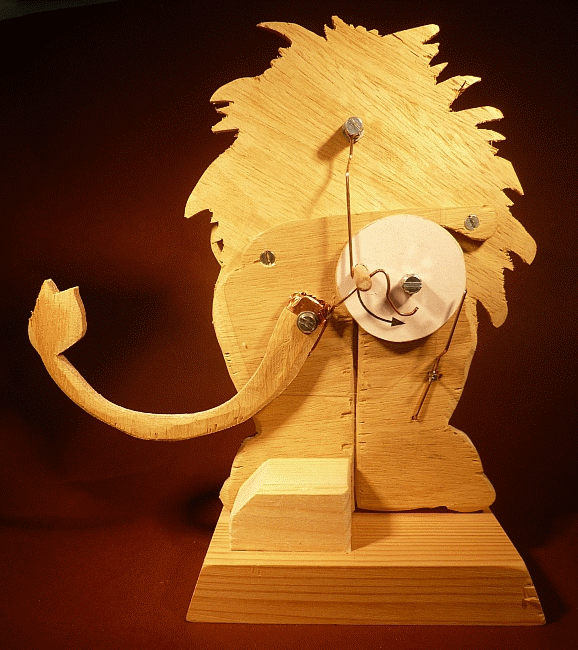

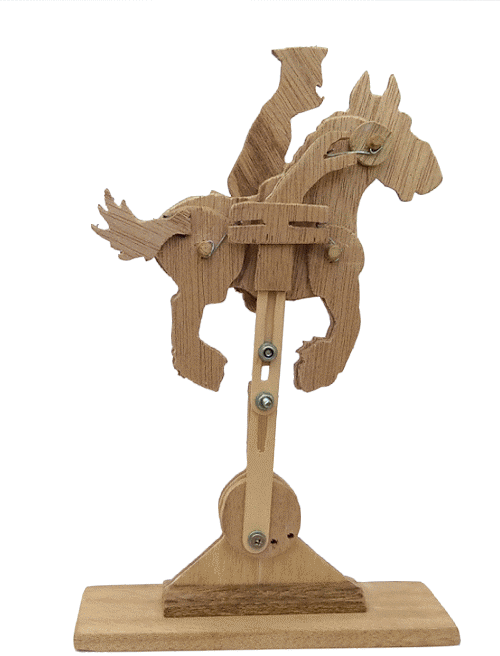

„Maschinen mit Kurbel-Antrieb

„Maschinen mit Kurbel-Antrieb, Hebeln und Zahnrad

Kurven-Steuerung

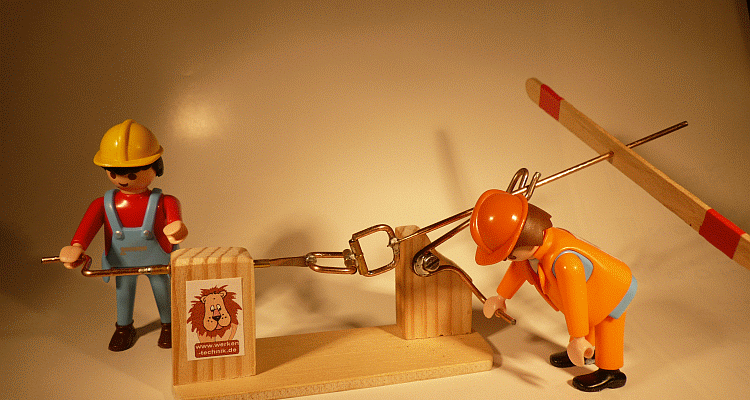

Kardangelenk - Kardanwelle

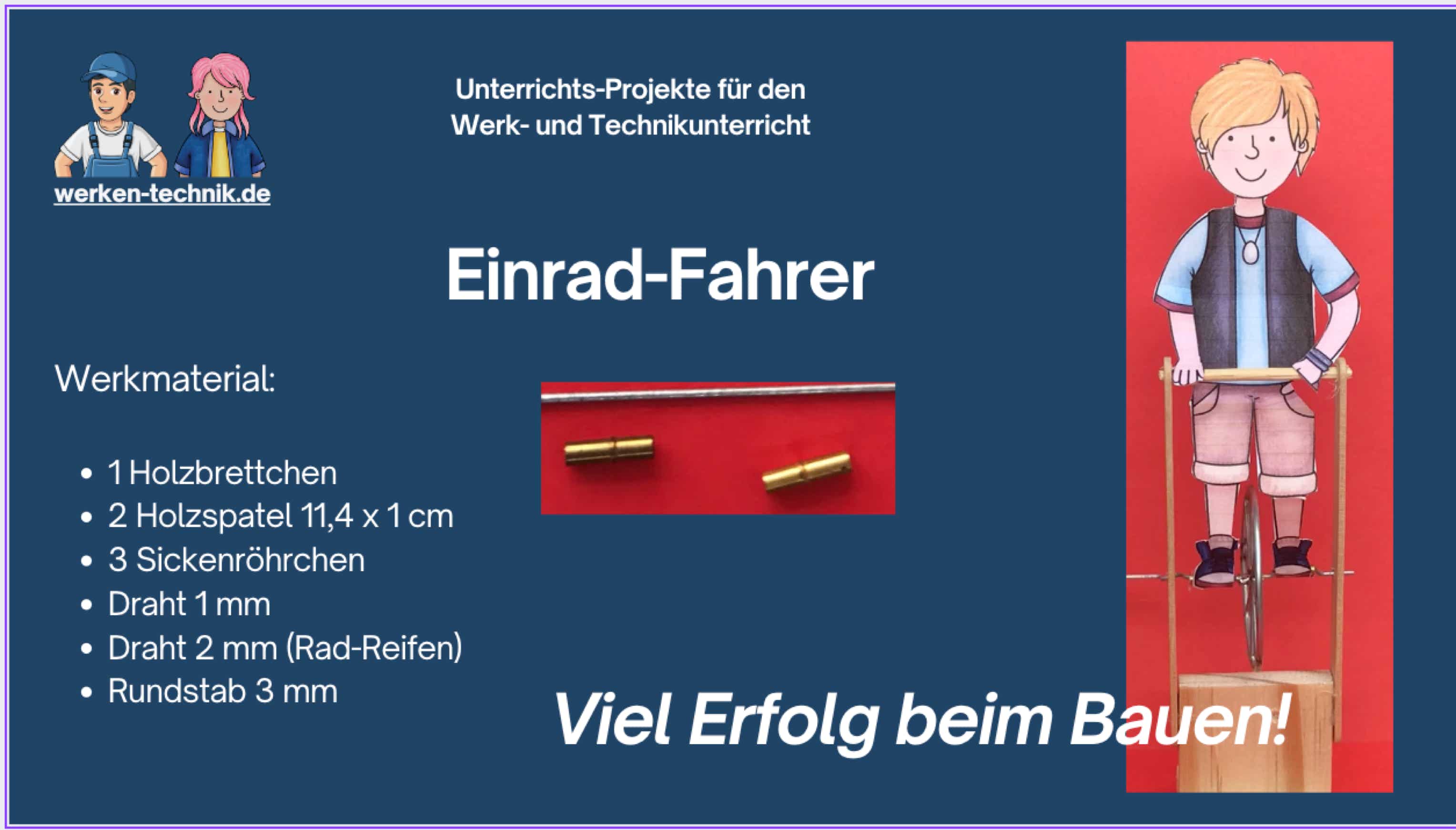

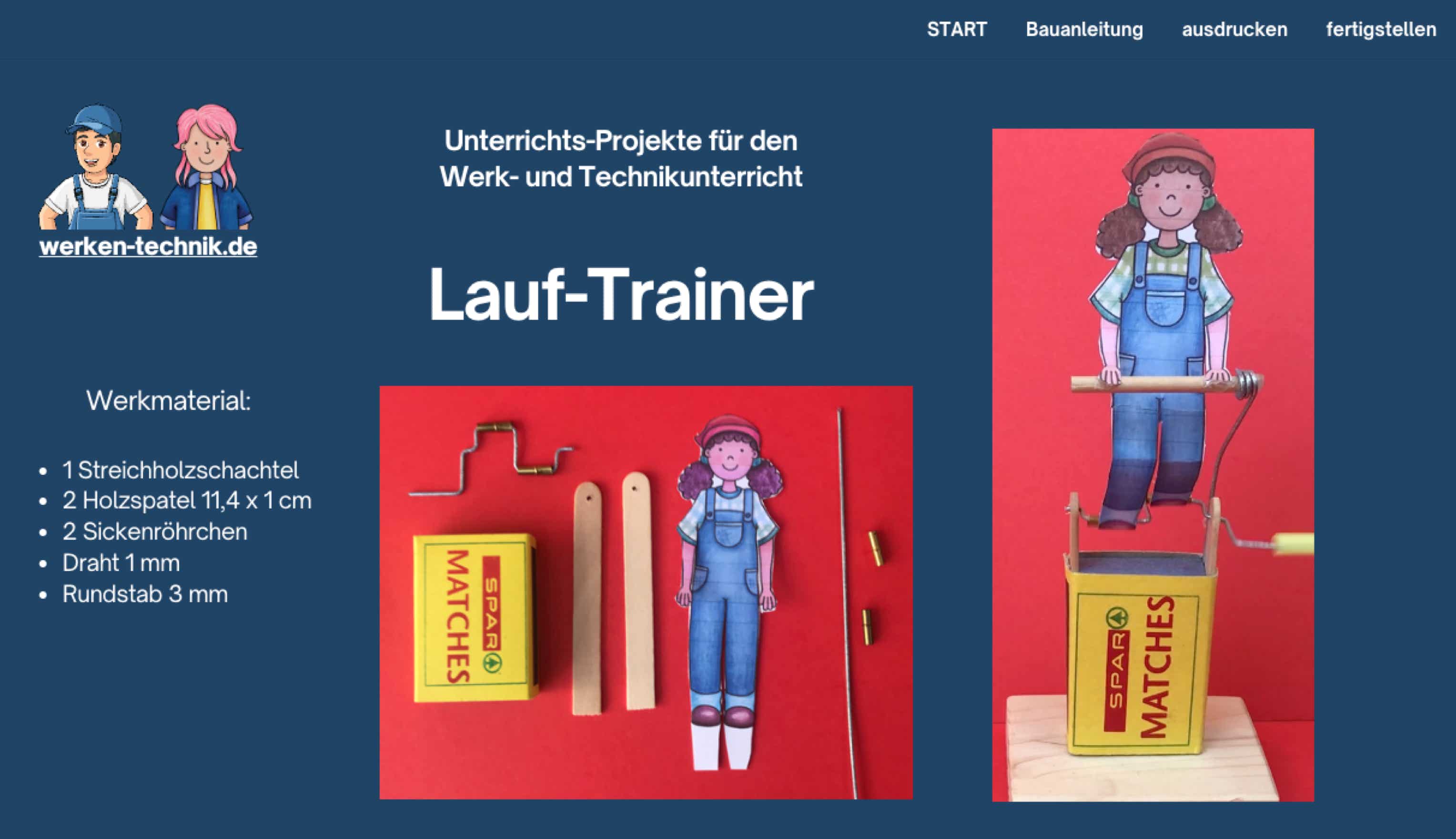

neu:  Unterrichts-Projekte als Webseite bei Canva

auch als PDF-Datei -   alle Anleitungen für die Schüler auf allen Geräten:


verfügbar auf   PC - Ipad - privatem Smartphone der Schüler
damit entfällt das Ausdrucken von Arbeitsblätter

neu:  einfache Unterrichts-Projekte als HD-Video bei Youtube
