UE15 Elektromotor

Inhalt

UE 15    Elektromotor

Motortyp NEO

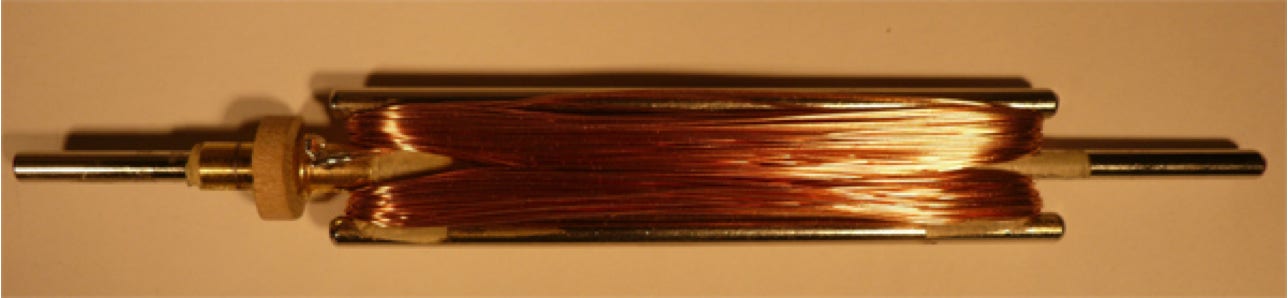

Allen Motoren gemeinsam ist ein  Rotor aus Schweißdraht 3 mm:

Wichtig ist die möglichst reibungsarme Lagerung der Achse und ebenso

ein genau dosierbarer Andruck der Schleifkontakte.

Je näher sich die Magnetpole gegenüberstehen, um so größer ist das erzeugte Drehmoment des Motors. Sie dürfen sich jedoch andererseits auf gar keinen Fall berühren!

Hier ist es besonders wichtig, die Bohrungen in den seitlichen Lagerhölzern exakt vorzunehmen.

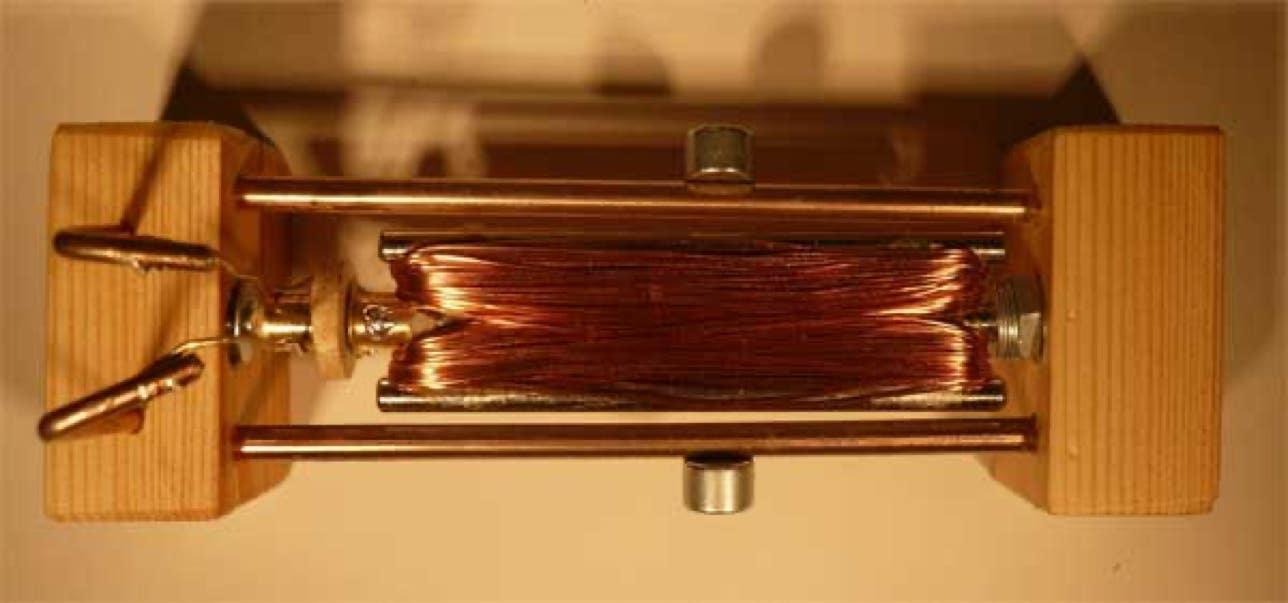

Seitenansicht des Motors: Der Andruck der Schleifkontakte lässt sich einfach dosieren.

Wenn sich die Magnetpole von Rotor und Stator gegenüberstehen, wird die Stromrichtung umgepolt.

Hier 3 weitere E-motoren Typ NEO mit anderen Bauformen des Stators:

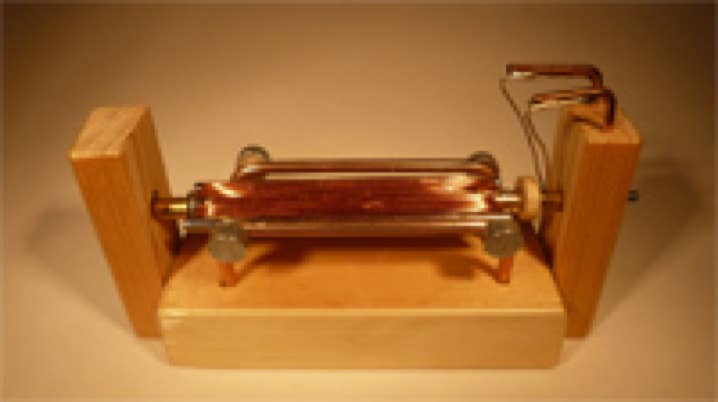

Stator uförmig aus Schweißdraht

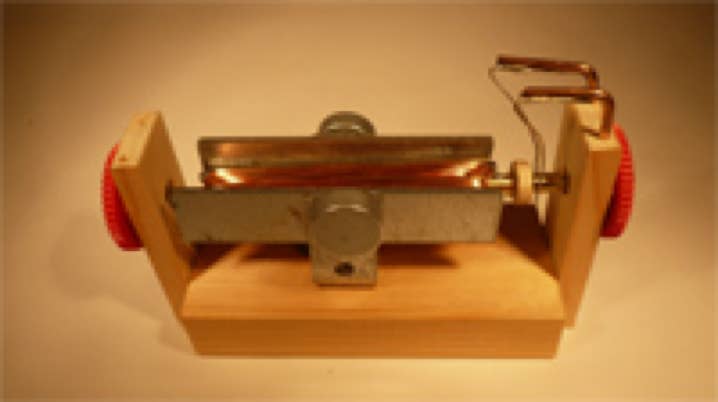

Stator aus massivem Eisenblech

Stator aus Lochstreifen

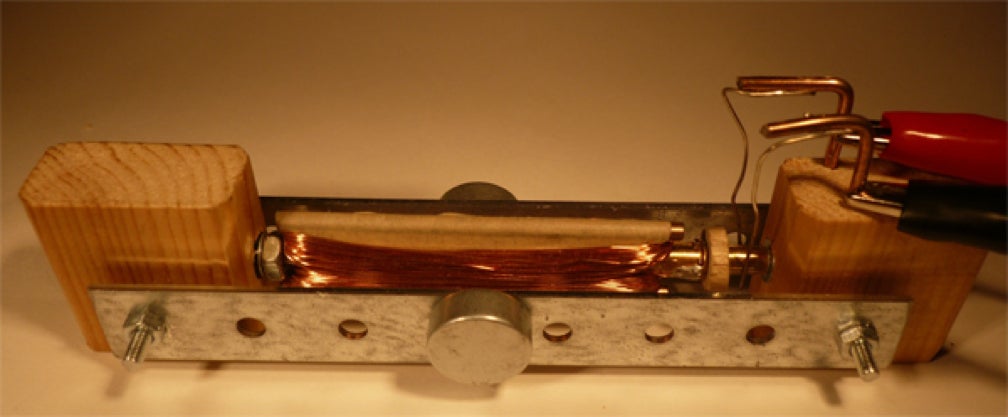

Hier werden zwei Lochblechstreifen als Stator verwendet.


Sie werden mit langen Schrauben M3 an den Rotorlagern befestigt. Mit Unterlegscheiben und Zusatzmuttern lässt sich der Abstand des Stators zum Rotor genau einstellen.
