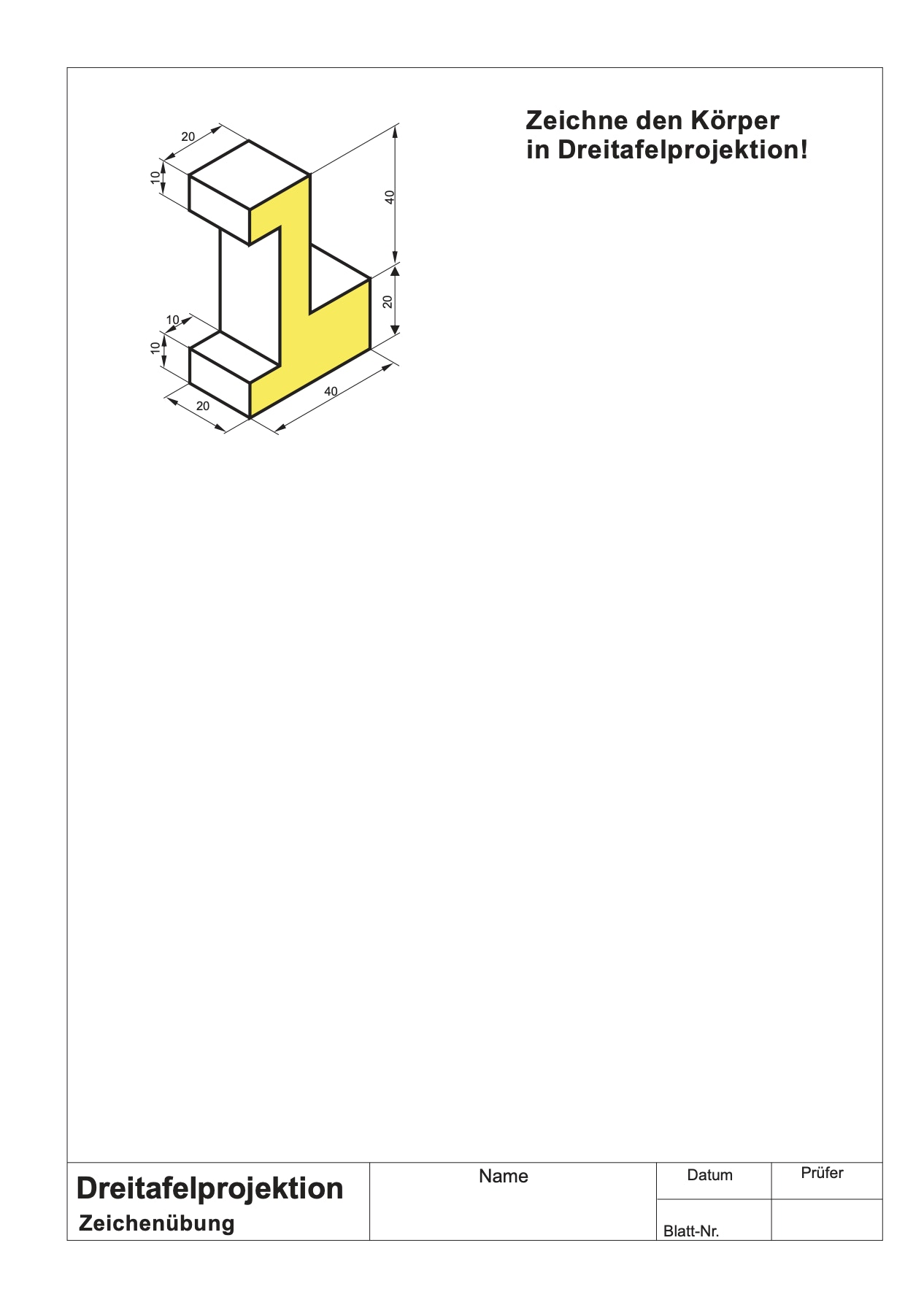

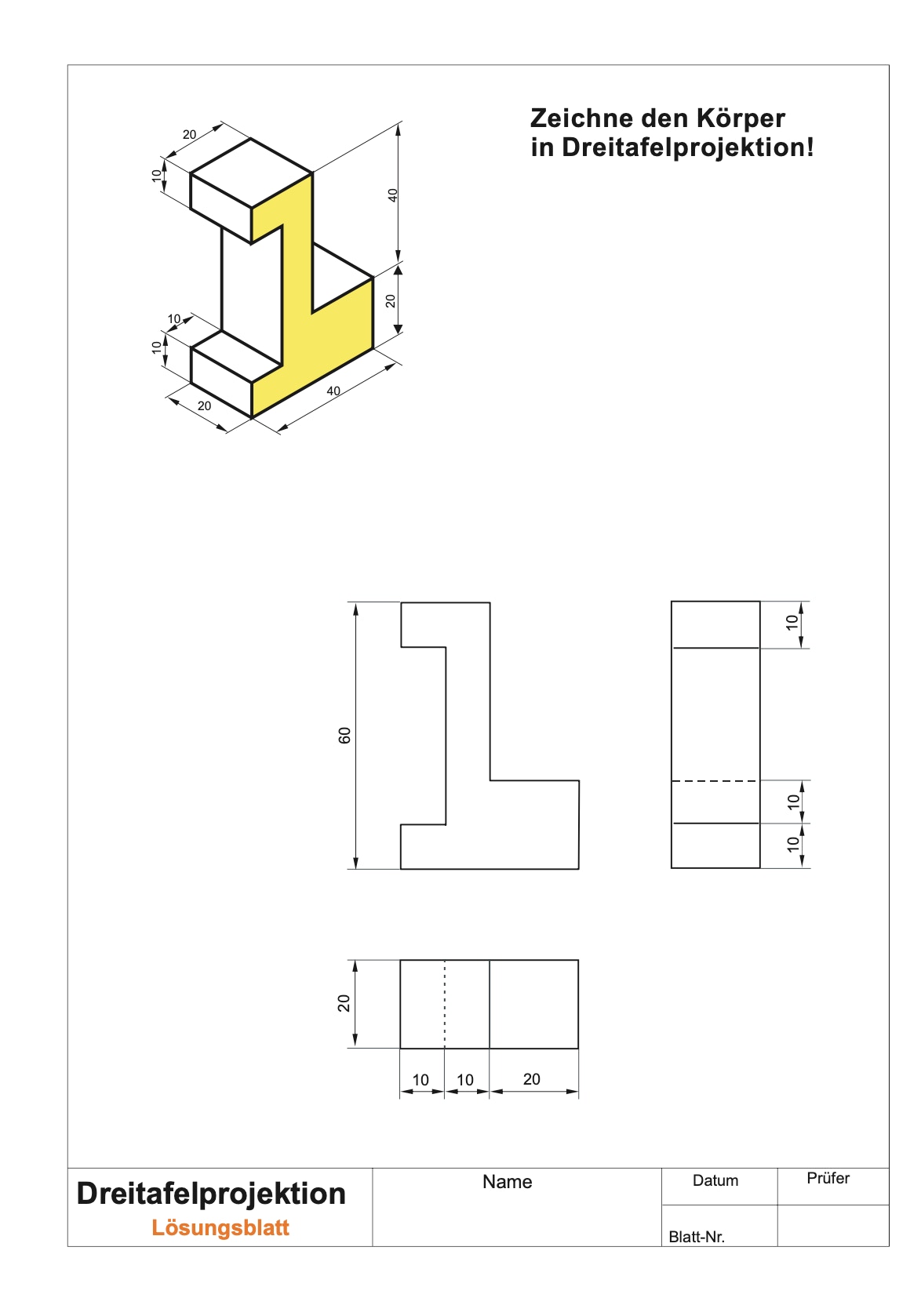

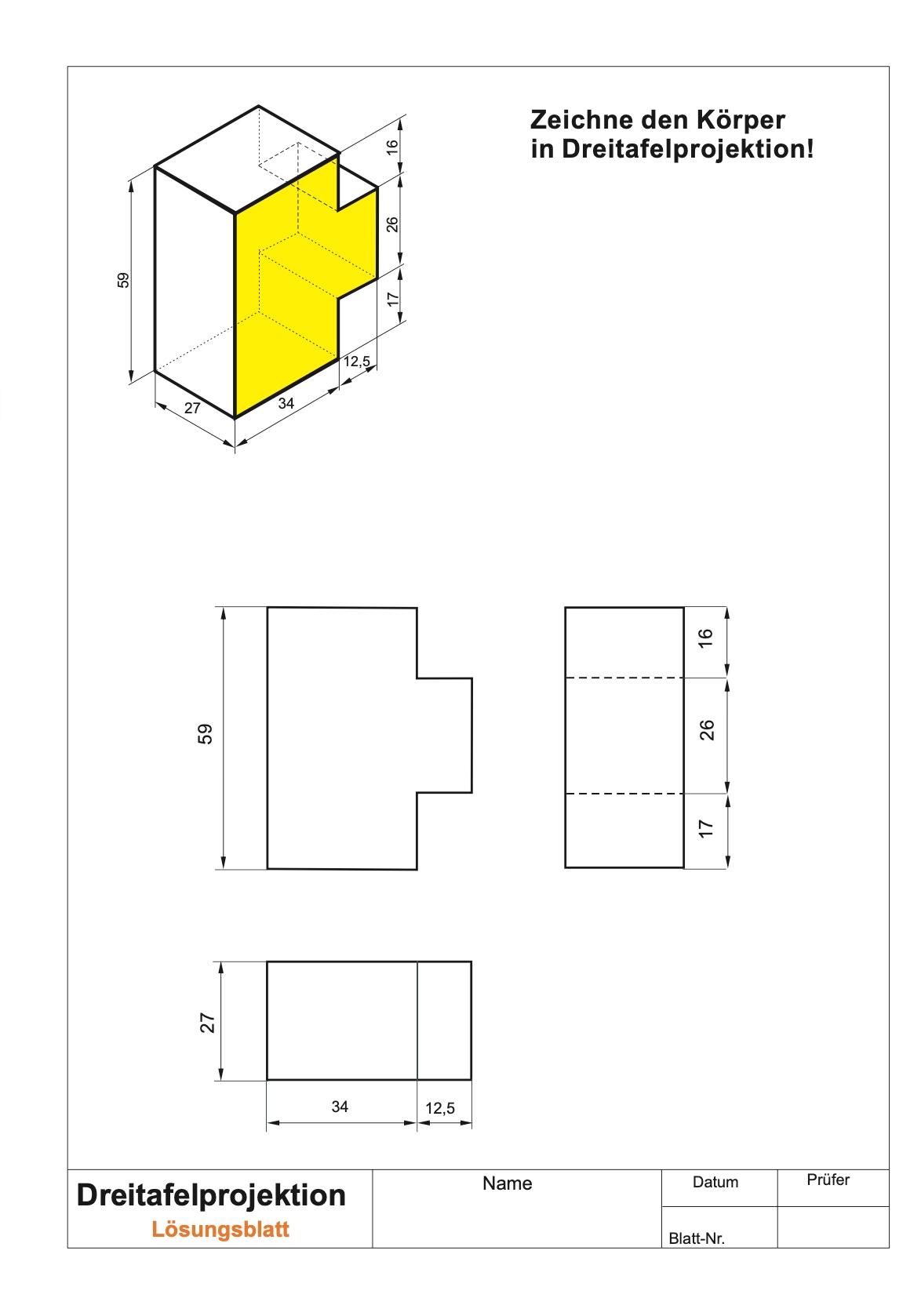

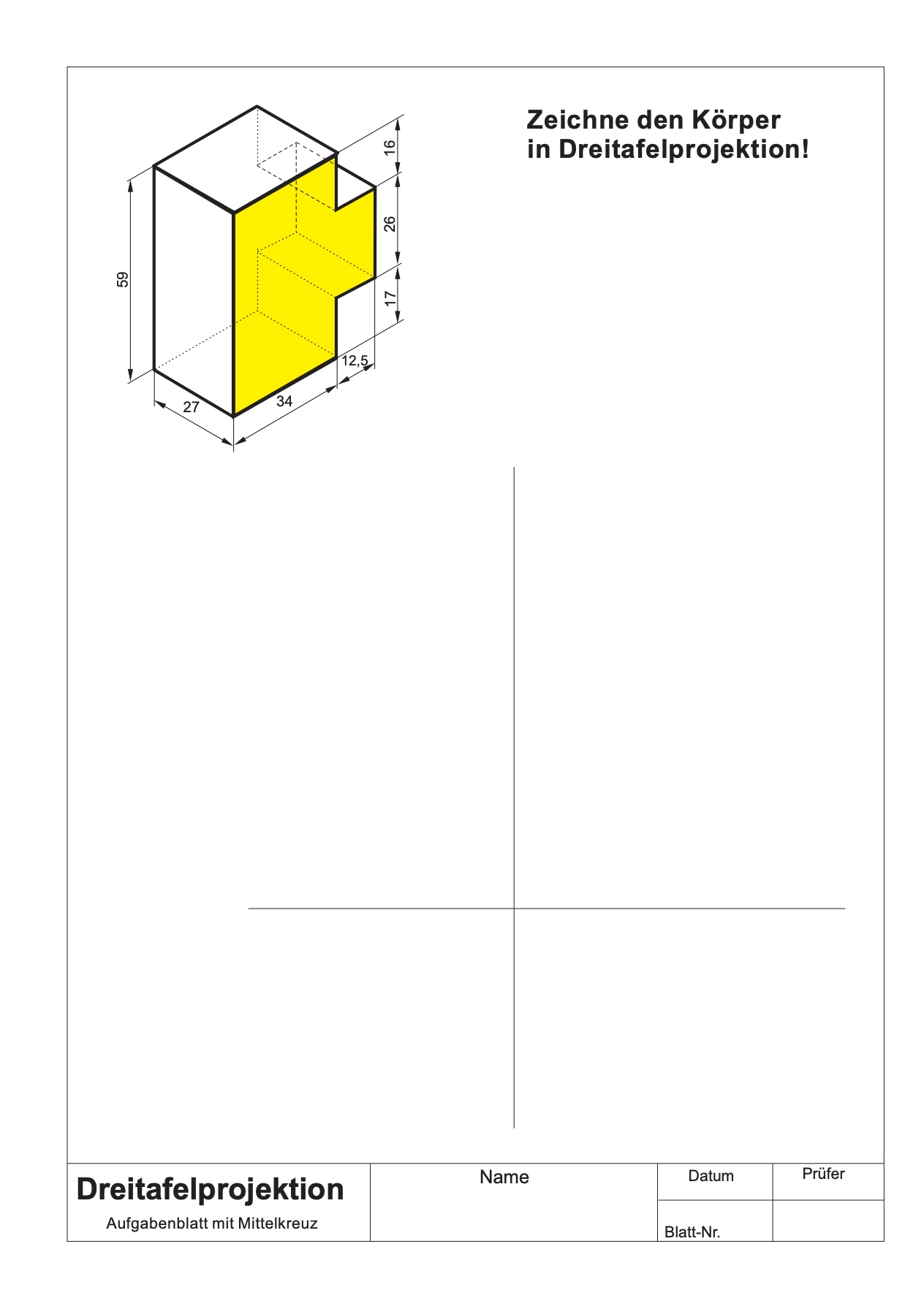

3-Tafel-Projektion:           Zeichenübungen

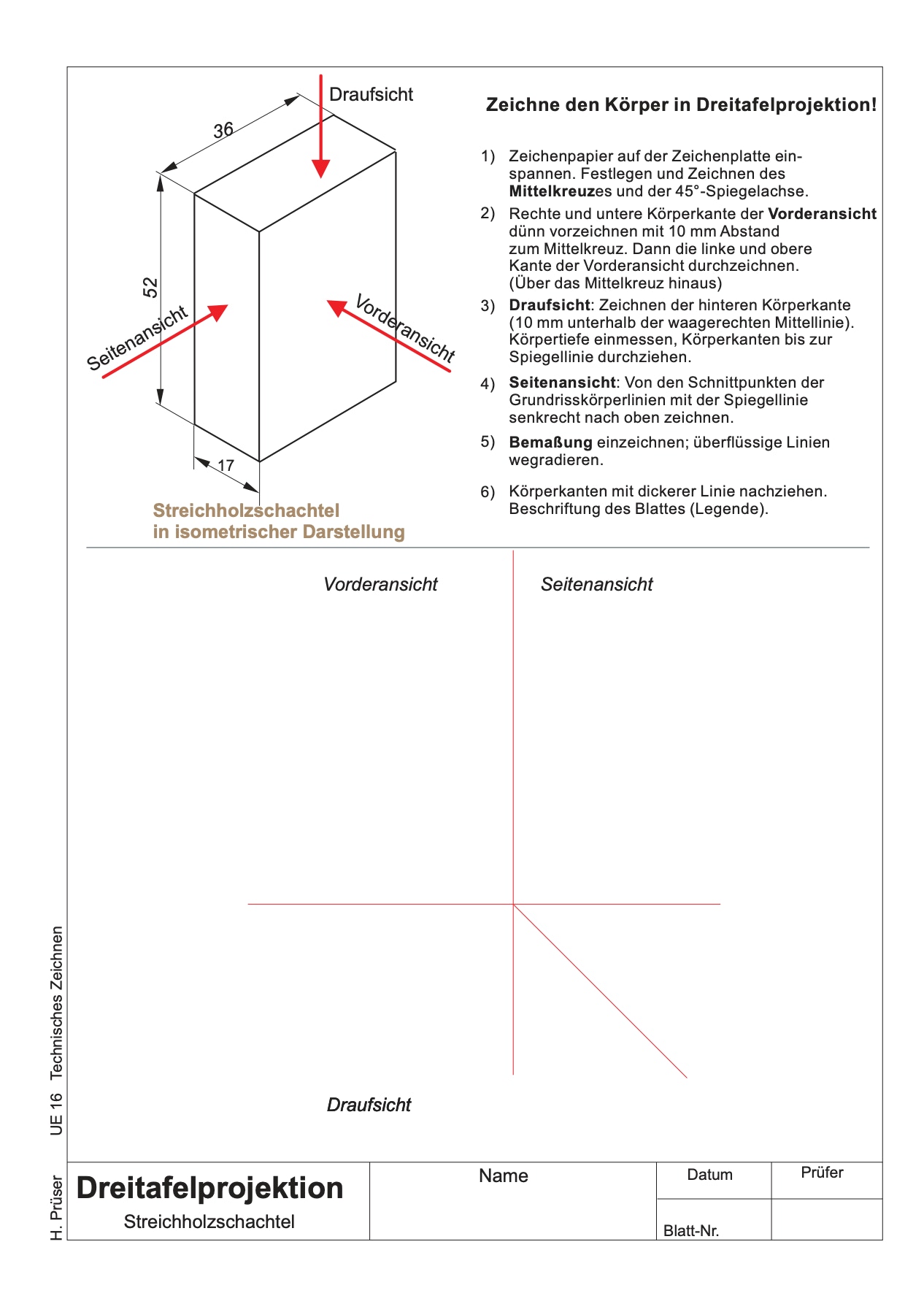

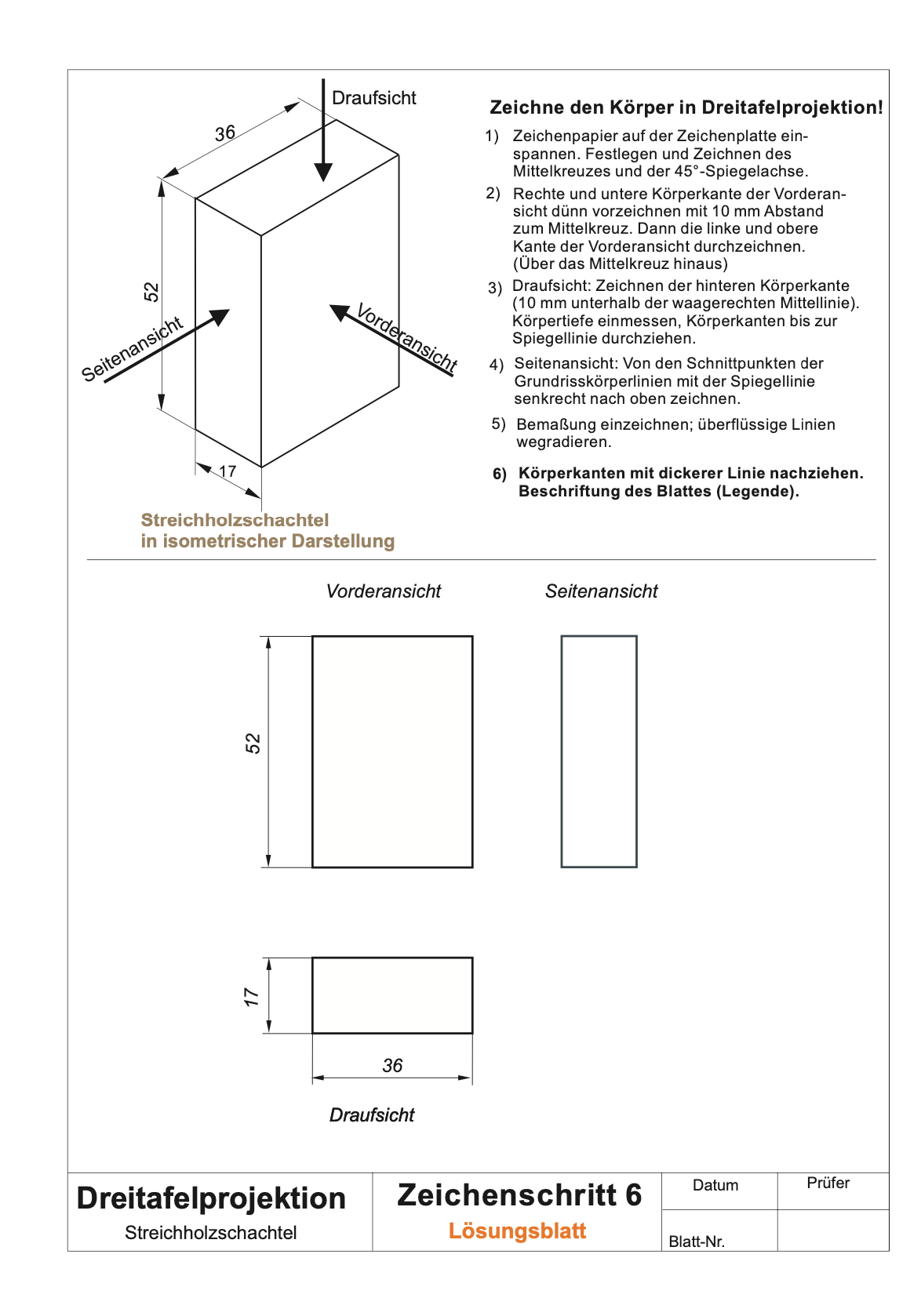

Der hier in natürlicher Größe (isometrisch) dargestellte Körper wird durch senkrechte Parallelprojektion auf der Raumecke abgebildet.

Dabei entstehen die

• • Vorderansicht (Aufriss),
• • die Draufsicht (Grundriss) und die
• • Seitenansicht von links (Seitenriss).
