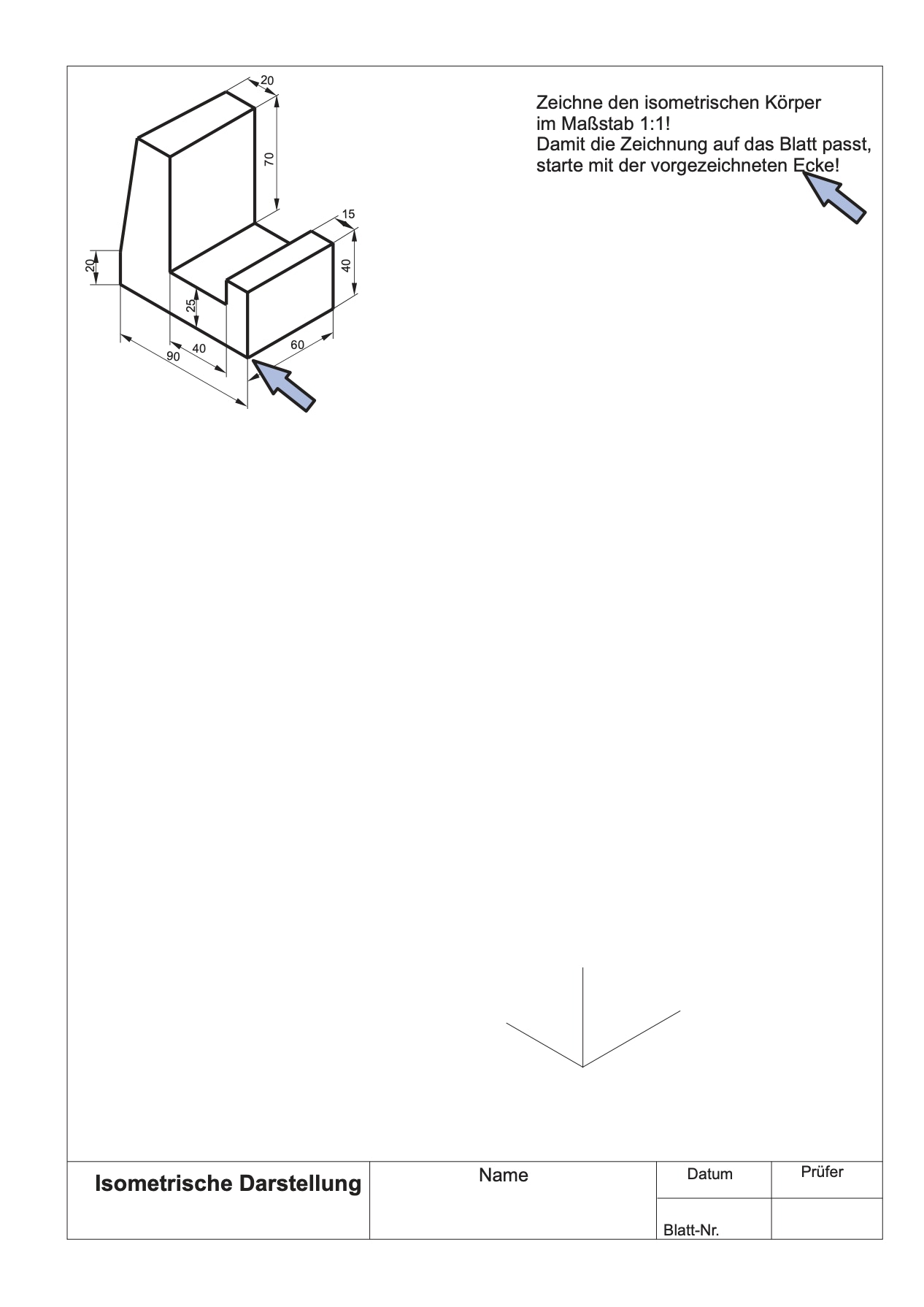

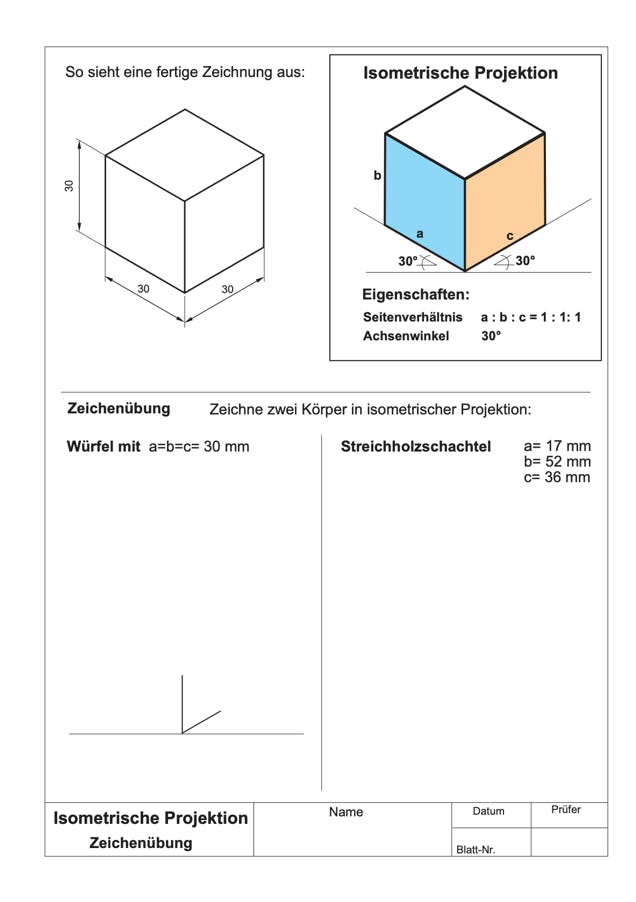

isometrische Darstellung

frontal-dimetrische Darstellung

Die frontal-dimetrische Projektion heißt auch Kavaliers-Perspektive.
Sie ist zwar im Technischen Zeichnen wenig gebräuchlich; für den Zeichenanfänger ergibt sie jedoch sehr anschauliche und leicht auszuführende Bilder, die dem Betrachter die
Hauptansicht des Gegenstandes frontal ermöglicht.

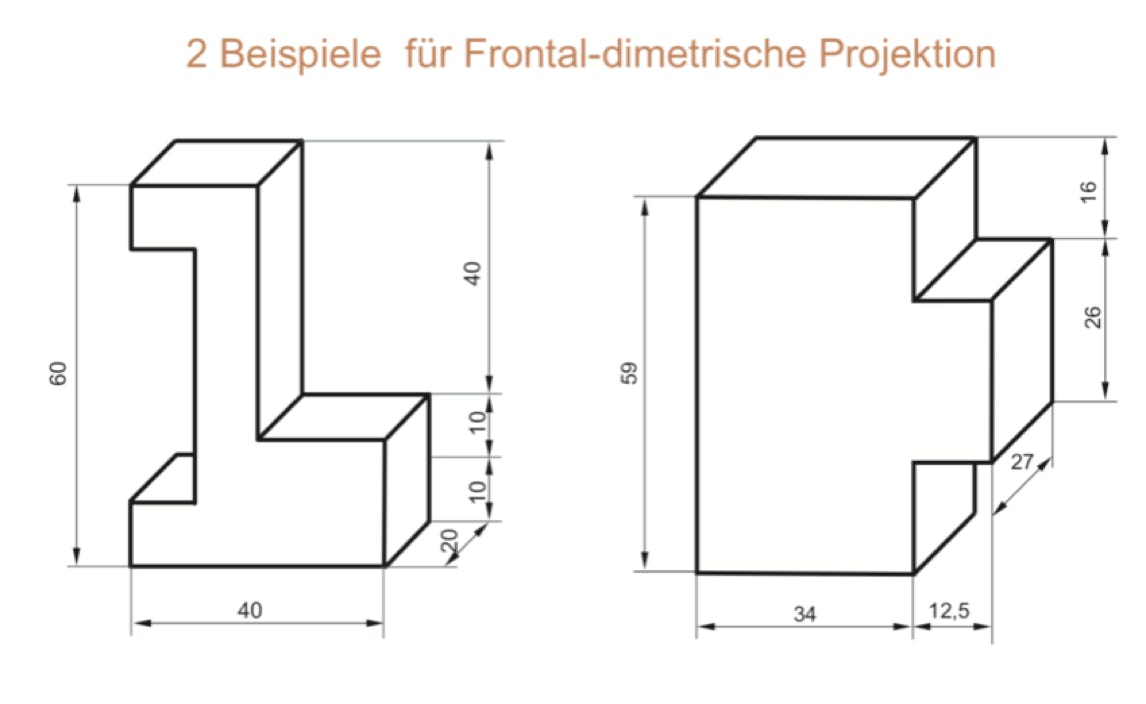

Körper in frontal-dimetrischer Projektion

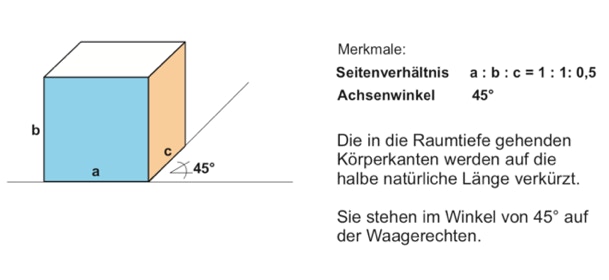

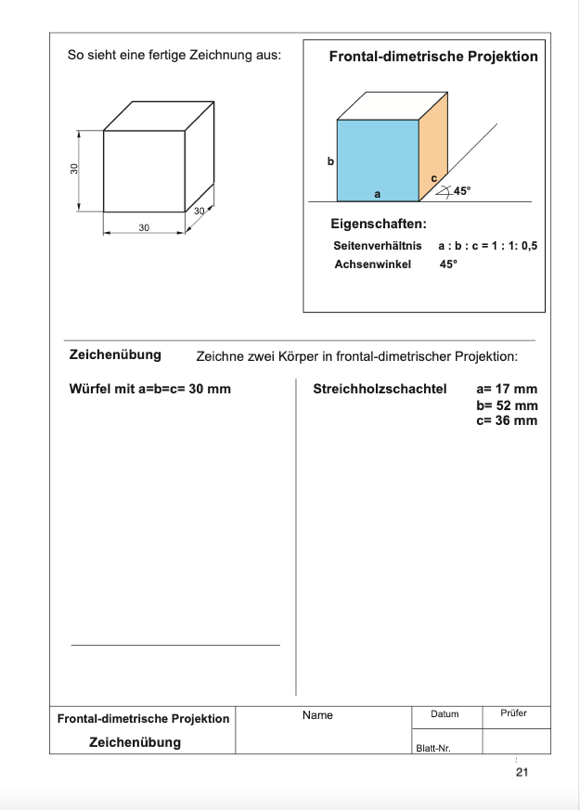

Eigenschaften der frontal-dimetrischen Projektion

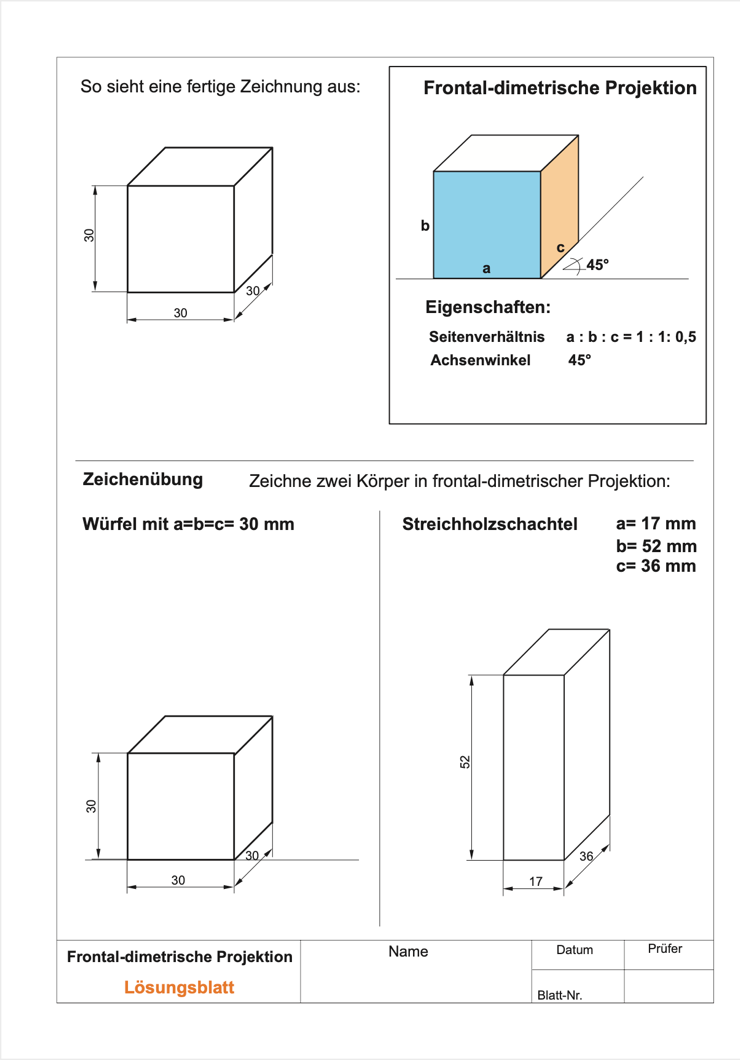

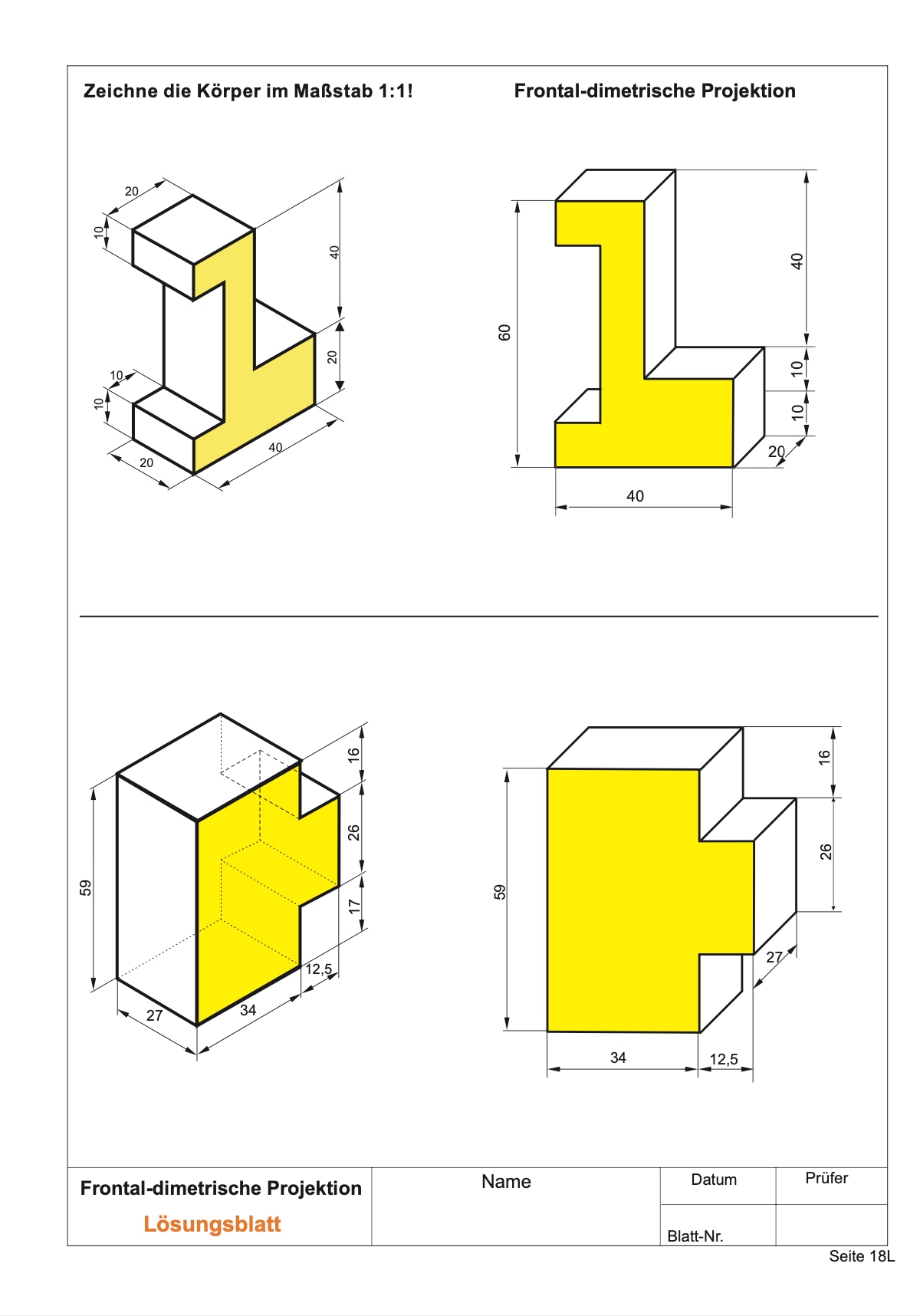

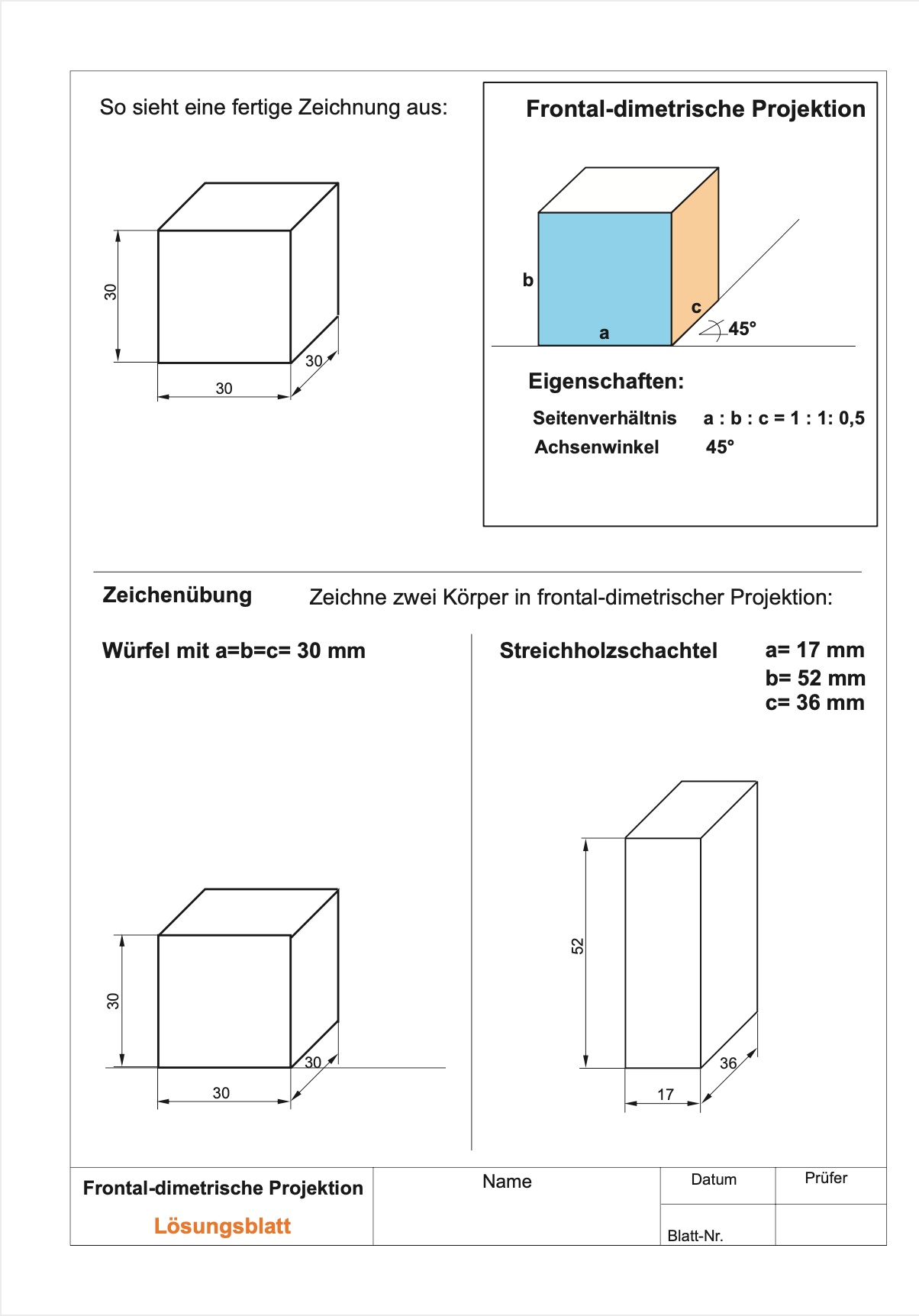

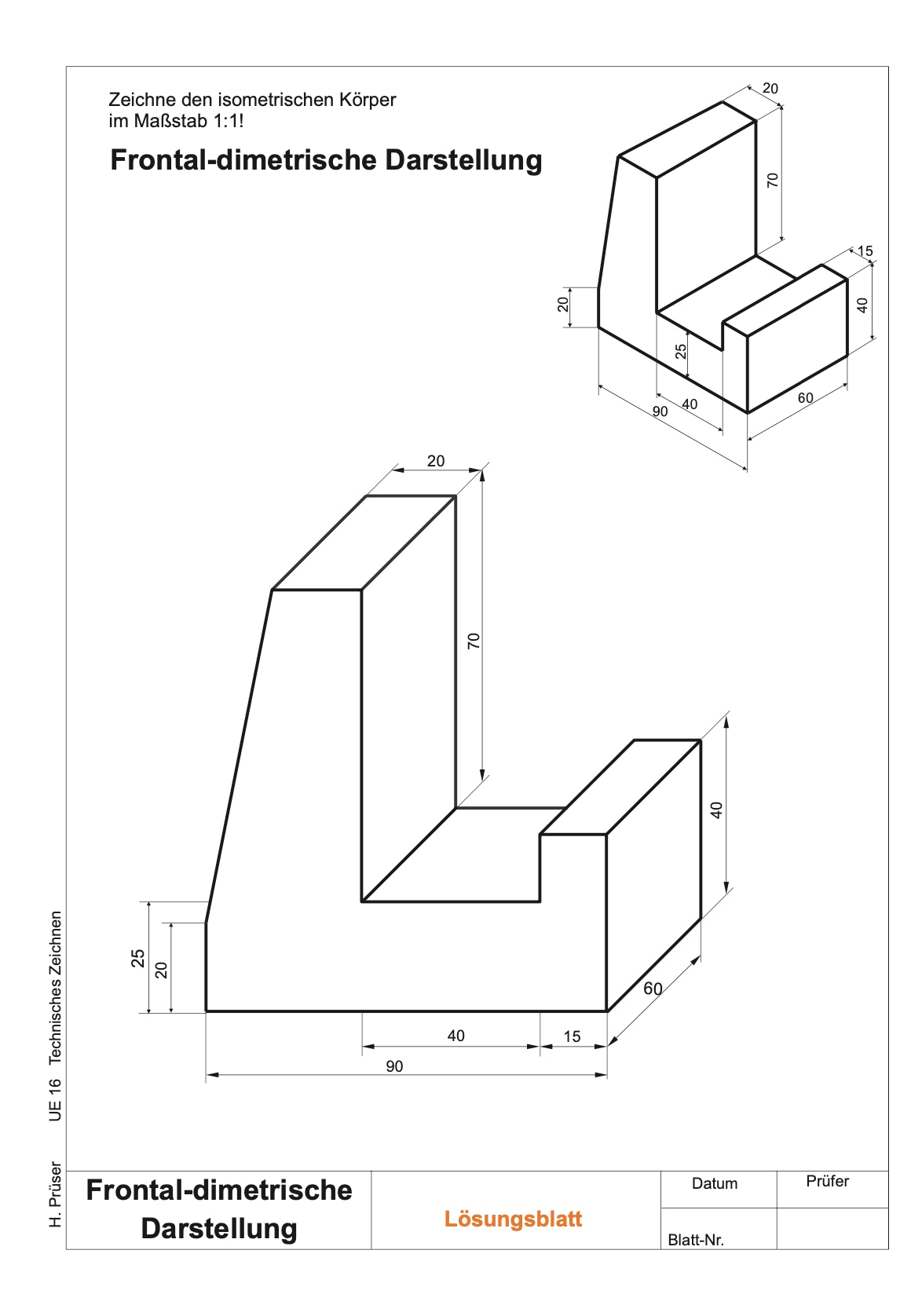

Lösung Zeichenübung frontal-dimetrisch

Mit diesen Arbeitsblättern übst Du das Zeichnen von Körpern in frontal-dimetrischer Darstellung:

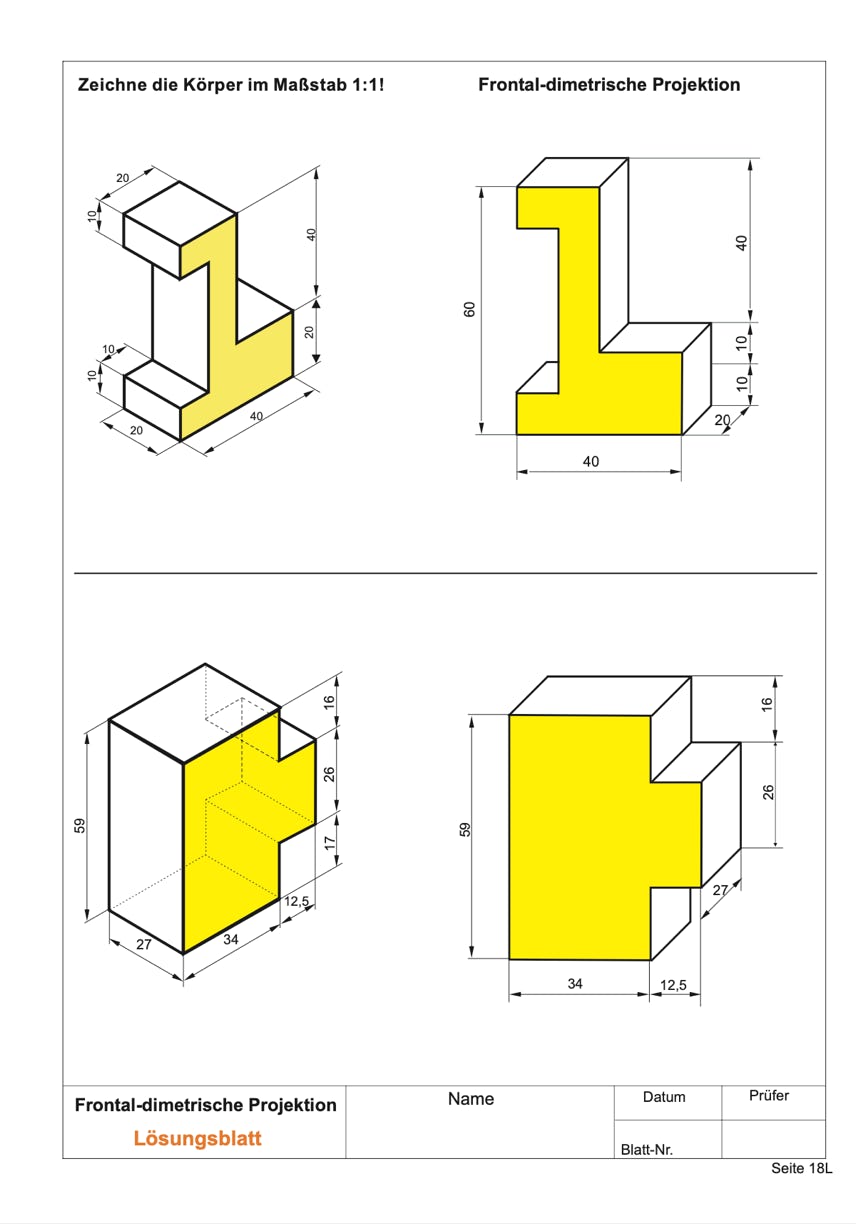

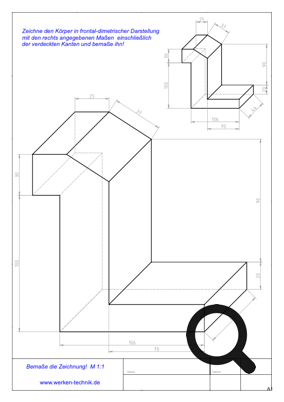

Lösung Zeichenübung frontal-dimetrisch

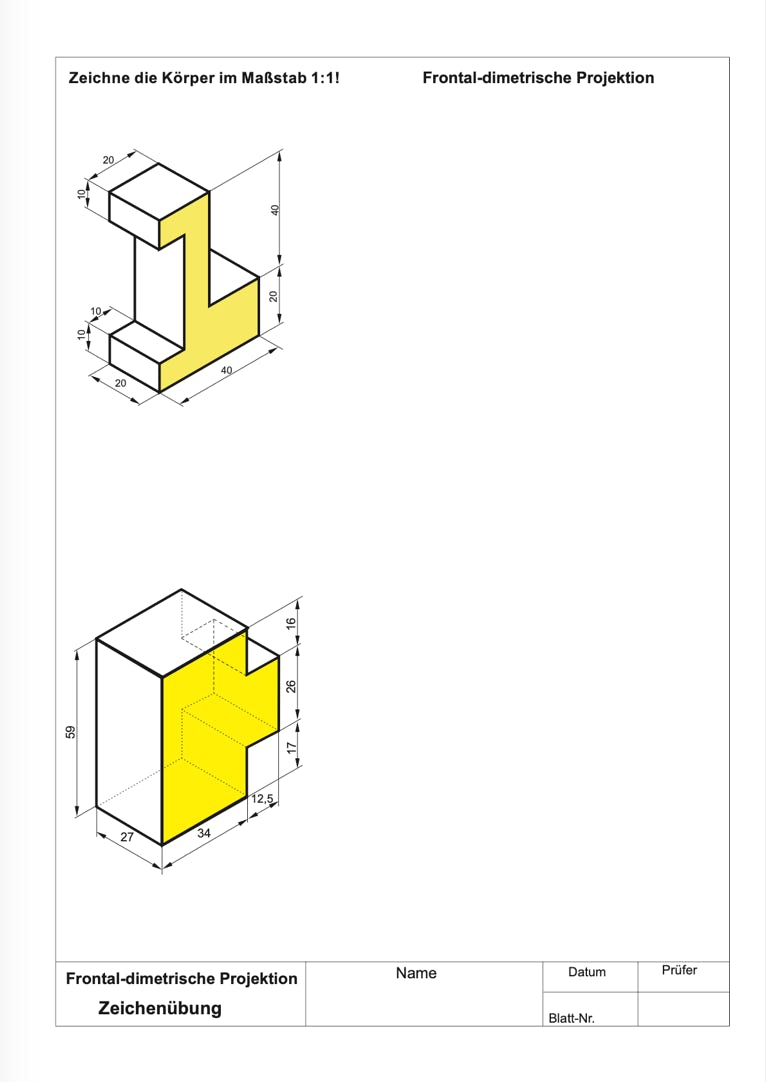

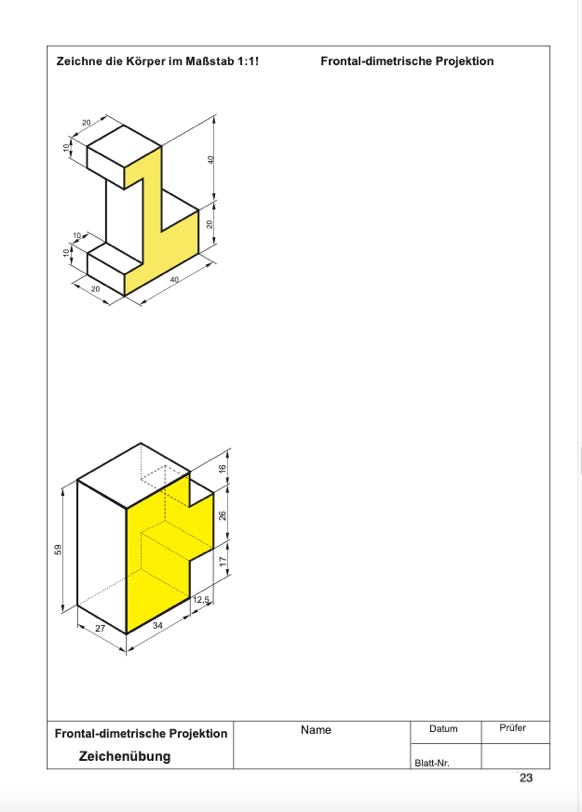

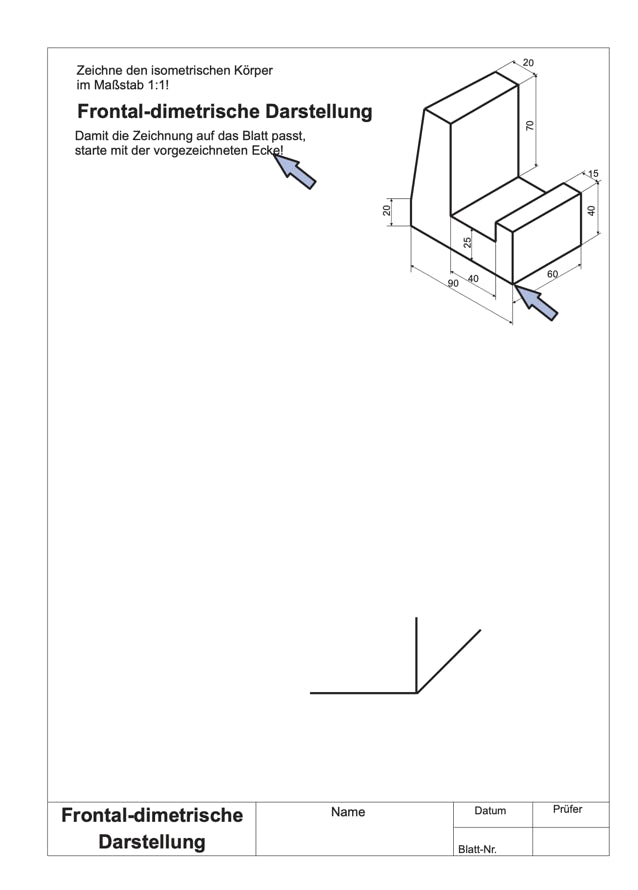

Arbeitsblatt Zeichenübung frontal-dimetrische Projektion

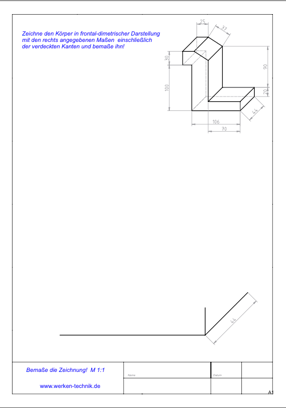

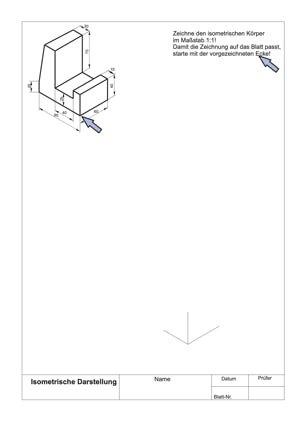

*** Zusatzaufgaben

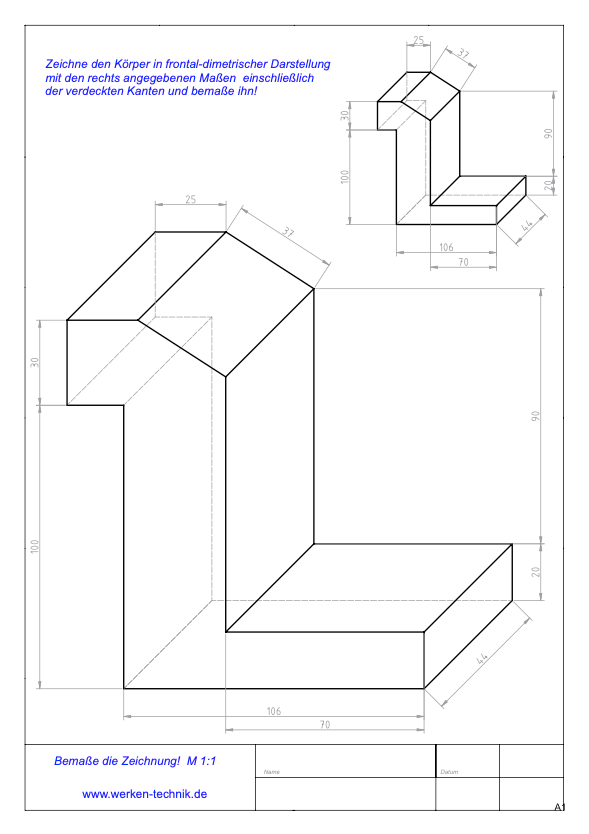

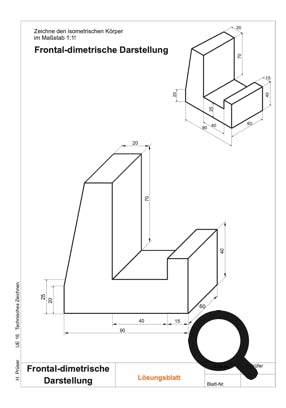

Lösung Zeichenübung frontal-dimetrisch
