Wenn man einen Körper aus verschiedenen Blickrichtungen betrachtet, sieht er unterschiedlich aus!
Mit der technischen Zeichnung wird ein dreidimensionaler Körper auf dem Zeichenblatt (zweidimensional) abgebildet.
Der Körper (Gegenstand) wird einzig anhand der Kanten und Ecken dargestellt.
Ansichten eines Körpers aus verschiedenen Richtungen
Technische Zeichnung als isometrische Darstellung
Damit ein Körper eindeutig dargestellt werden kann, hat man sich auf genormte Darstellungsformen geeinigt:

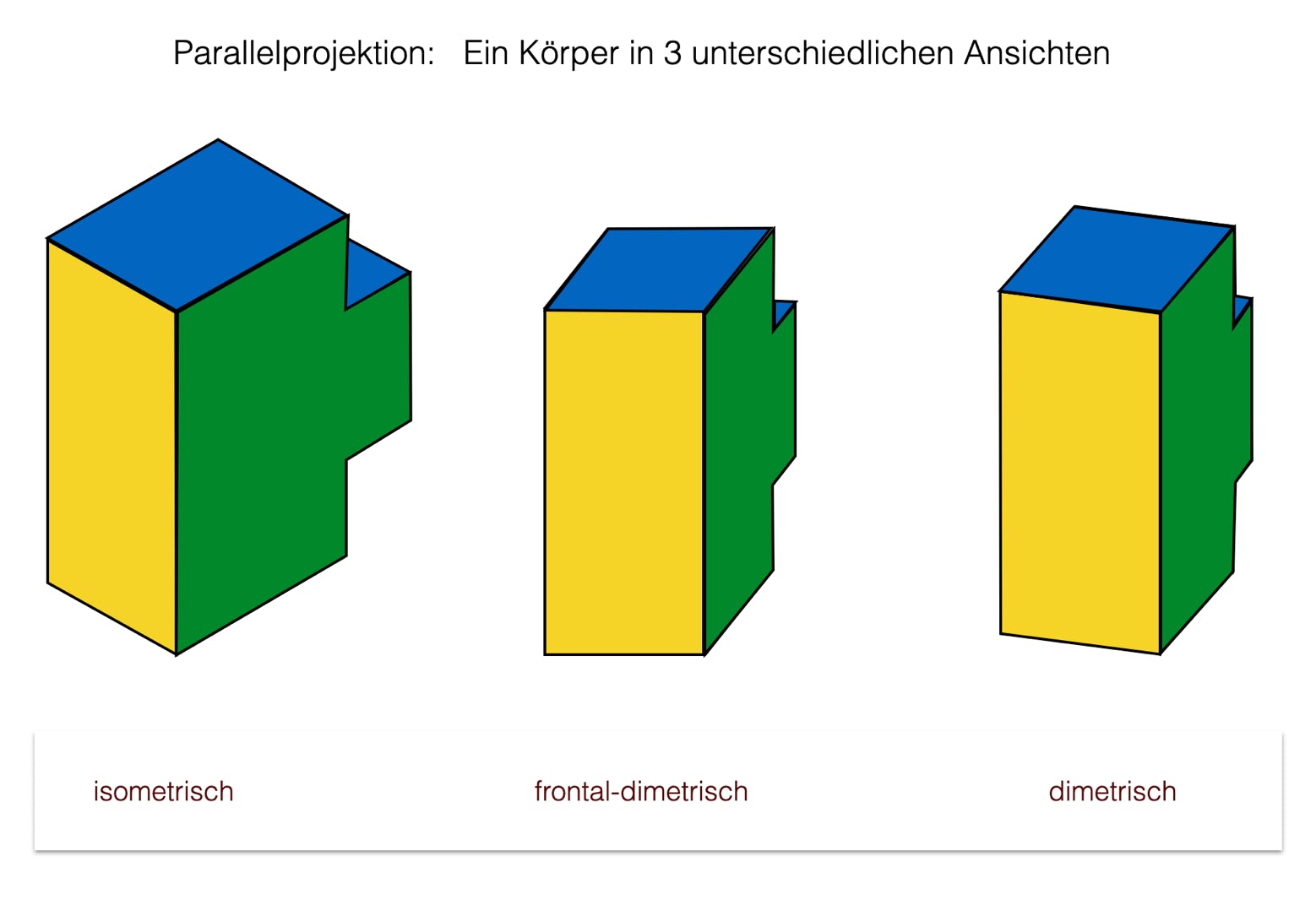

Perspektivische Darstellungsformen (Schrägbild)

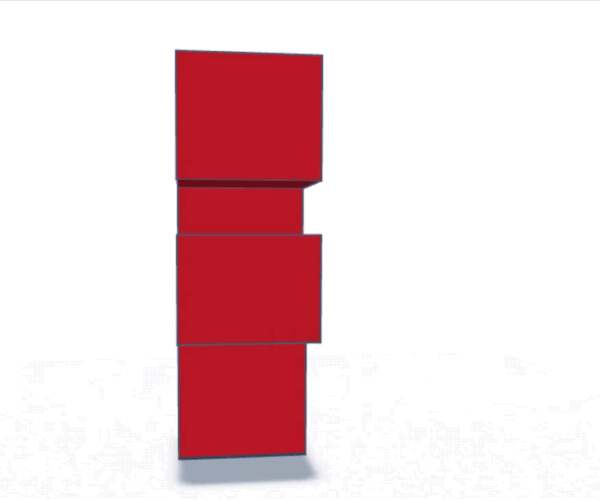

Unterschiedliche Ansichten
eines Körpers aus
verschiedenen Blickrichtungen
Kaum zu glauben, wie unterschiedlich der Körper
aussehen kann!
