Die senkrechte Parallelprojektion lässt sich einfacher zeichnen und ermöglicht eine eindeutige Maßeintragung.

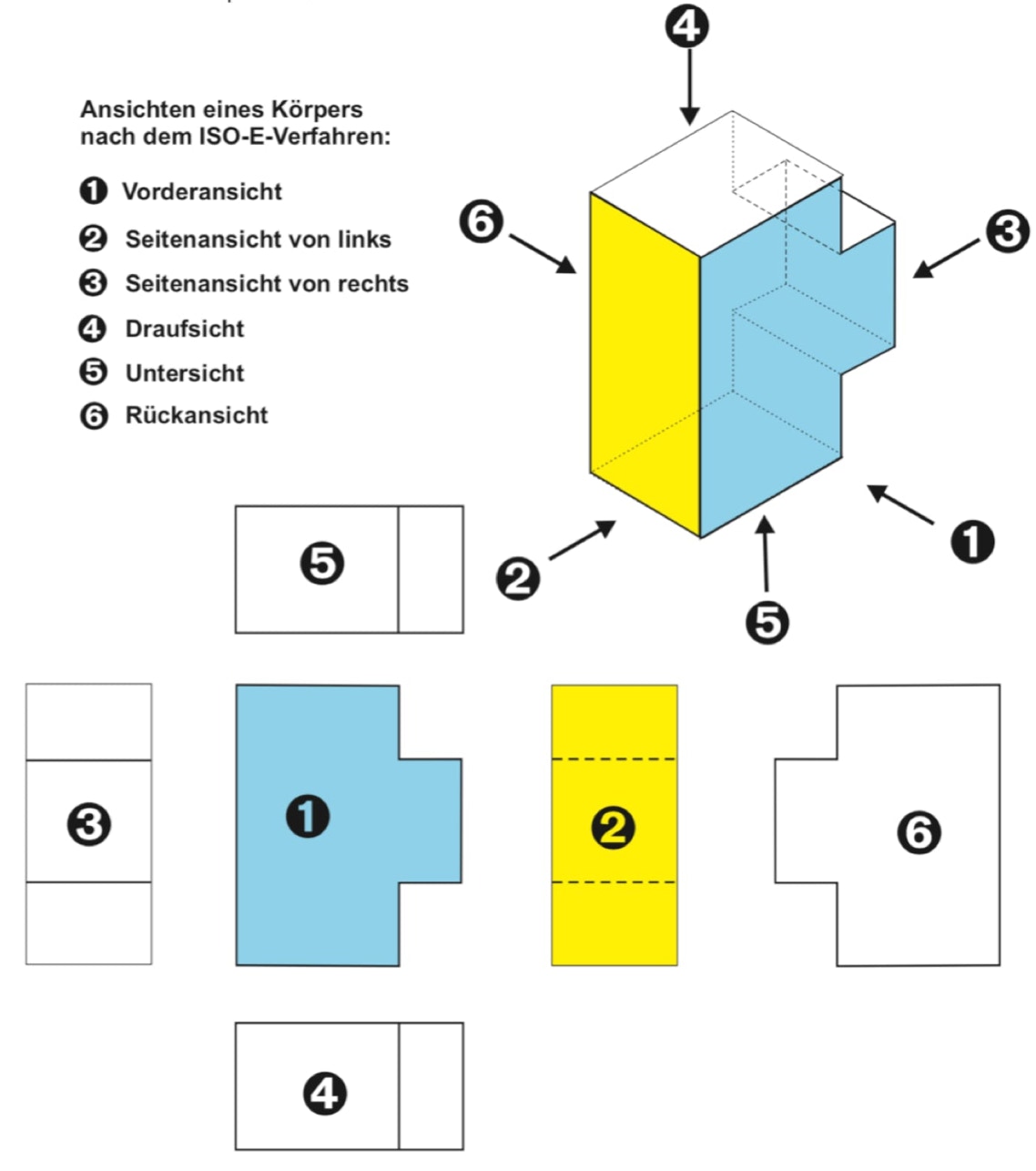

Man stellt sich vor, dass man senkrecht auf die Körperflächen schaut:
Es ergeben sich 6 unterschiedliche Ansichten.
In der 3-Tafel-Projektion wählt man die aussagekräftigste Ansicht als Vorderansicht.
Dazu kommen die Ansicht von links und die Draufsicht.
