isometrische Darstellung

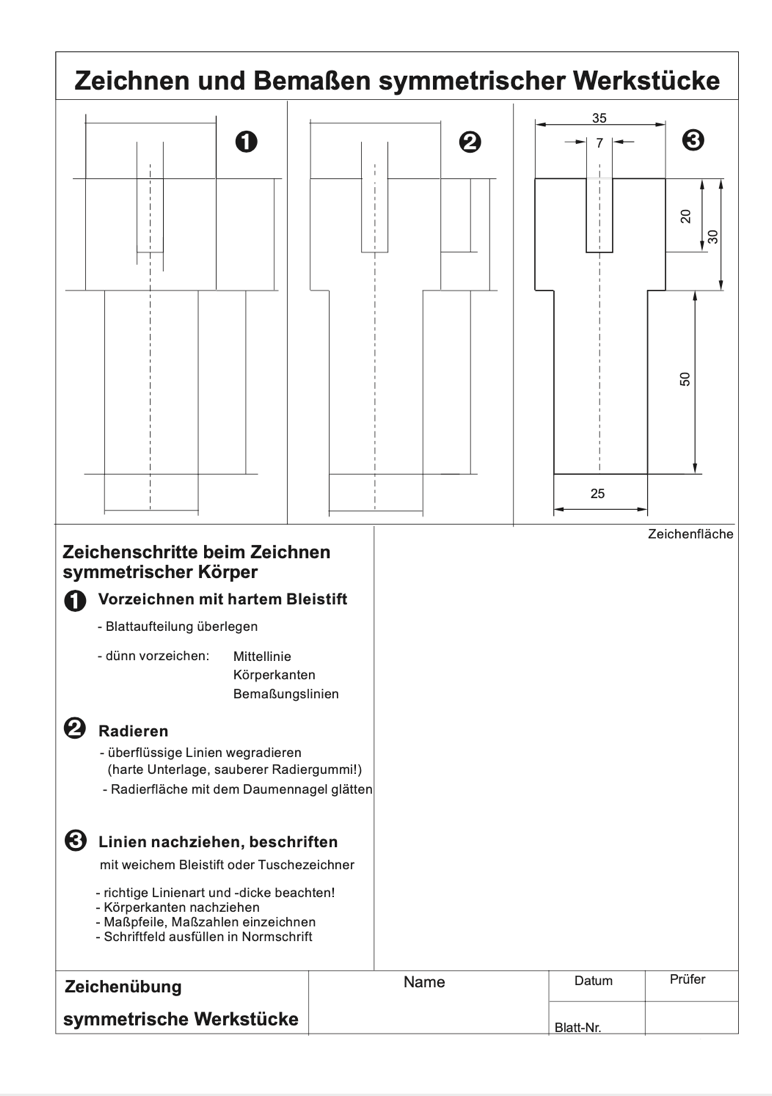

Bemaßung von Werkstücken

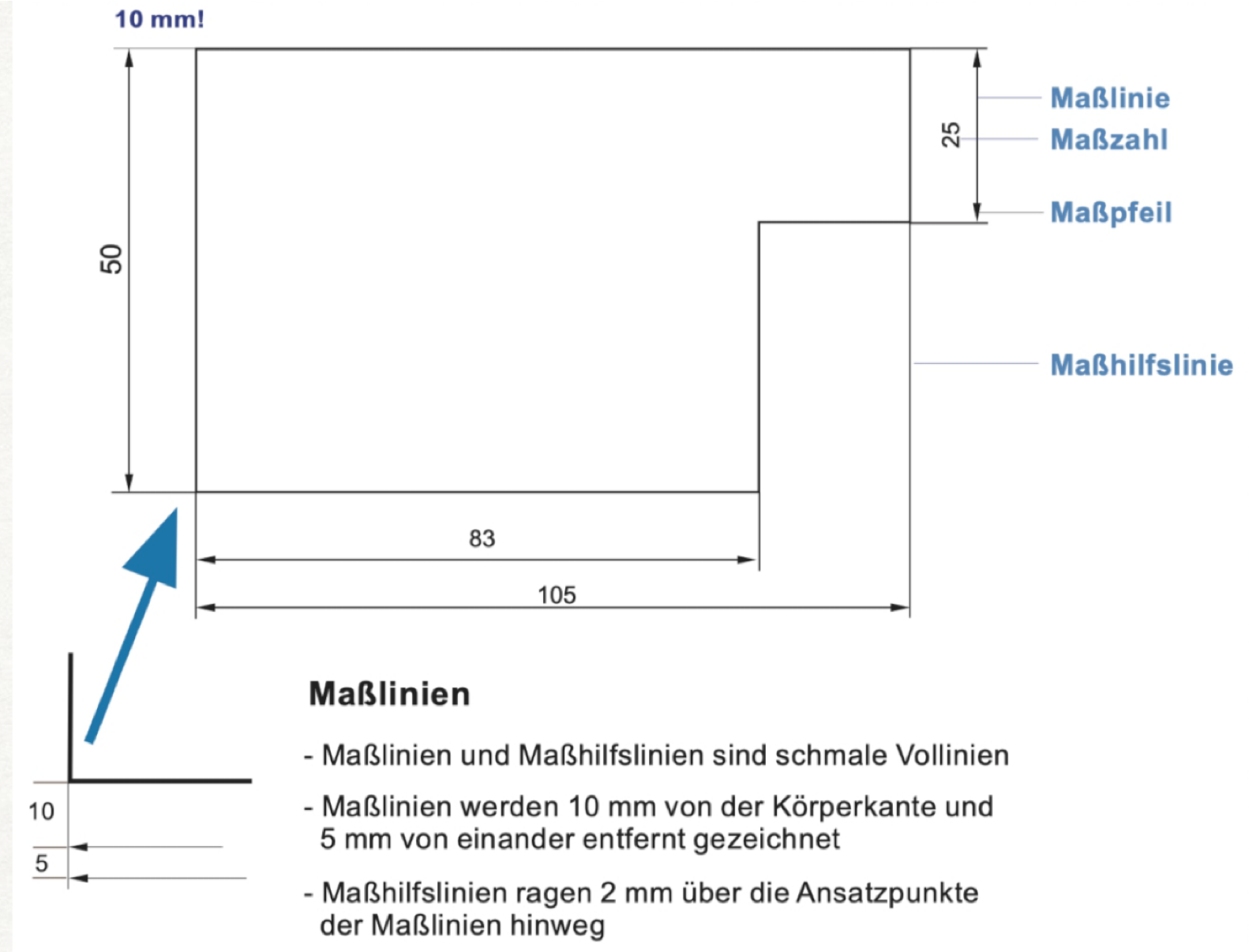

Regeln für die Bemaßung: • alle Maße werden in mm angegeben • die Maße geben die Größe des fertigen Werkstückes an • alle Maße müssen entweder von unten oder von rechts lesbar sein • die Maße werden oberhalb der Maßlinie eingetragen

Regeln für die Bemaßung:

• alle Maße werden in mm angegeben
• die Maße geben die Größe des fertigen Werkstückes an
• alle Maße müssen entweder von unten oder von rechts lesbar sein
• die Maße werden oberhalb der Maßlinie eingetragen

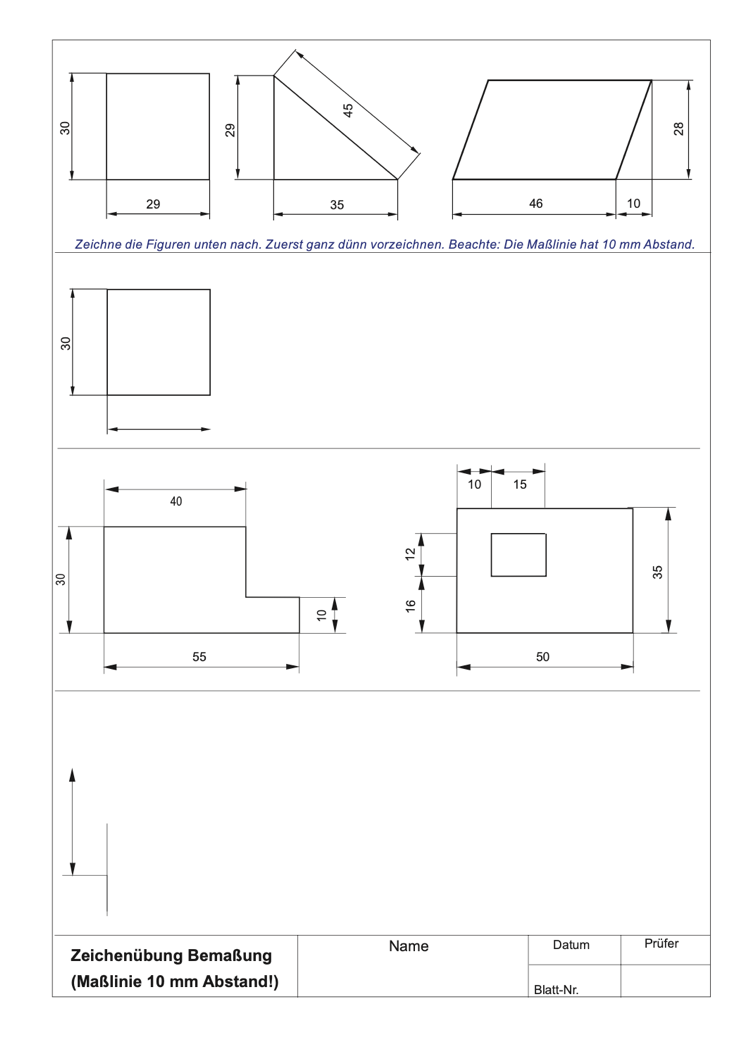

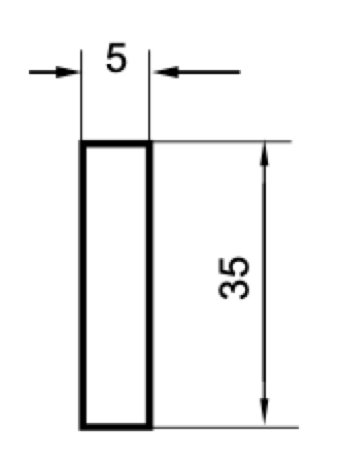

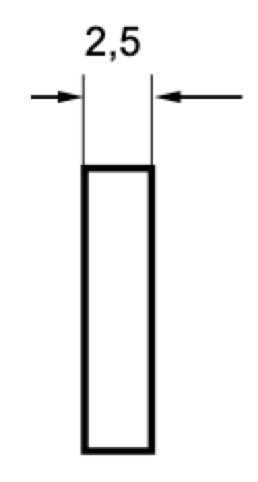

Ist der Abstand zwischen den Maßhilfslinien sehr klein, werden die Maßpfeile von außen angesetzt. Die Maßzahl steht hier mittig zwischen den Maßhilfslinien; bei sehr kleinen Abständen auch außerhalb.

Ist der Abstand zwischen den Maßhilfslinien sehr klein, werden die Maßpfeile von außen angesetzt. Die Maßzahl steht hier mittig zwischen den Maßhilfslinien; bei sehr kleinen Abständen auch außerhalb.

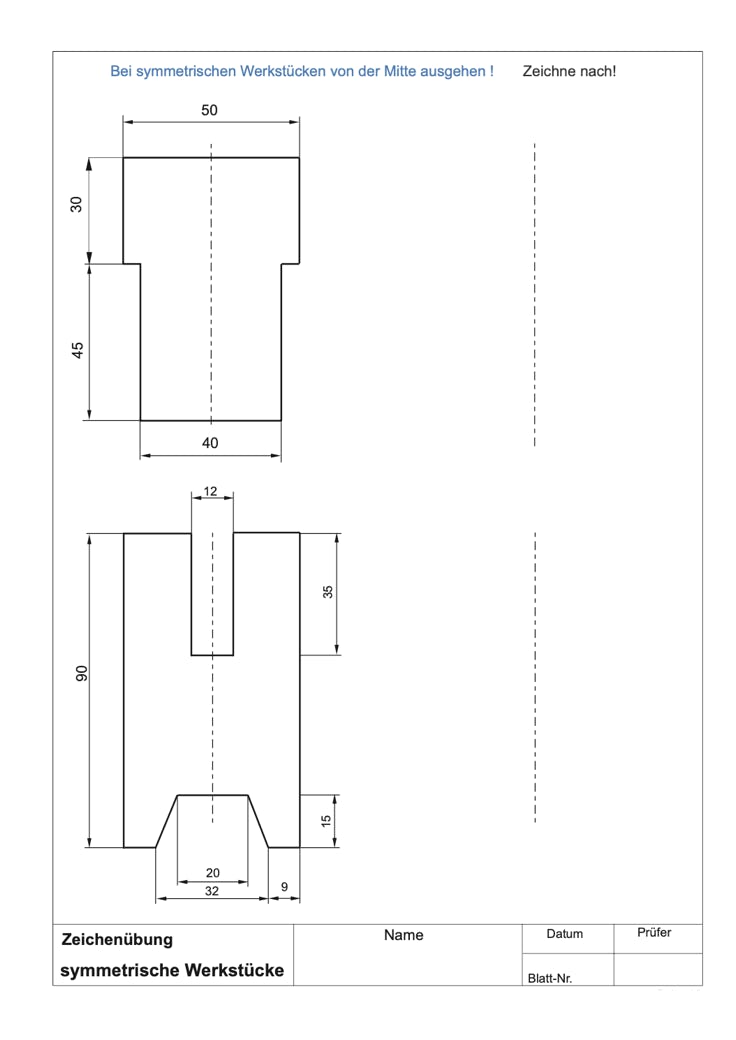

Damit die Bemaßung übersichtlich bleibt, werden nur die erforderlichen Maße eingetragen!

Winkelmaße erhalten eine kreisförmige Maßlinie.

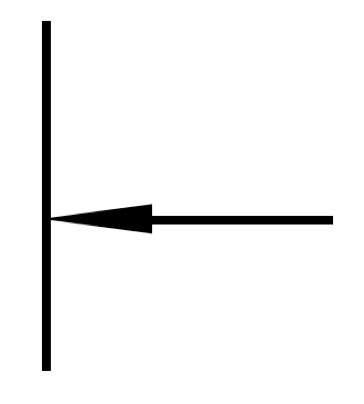

Pfeilspitzen werden mit einem spitzen Winkel (15°) gezeichnet und vollständig geschwärzt.

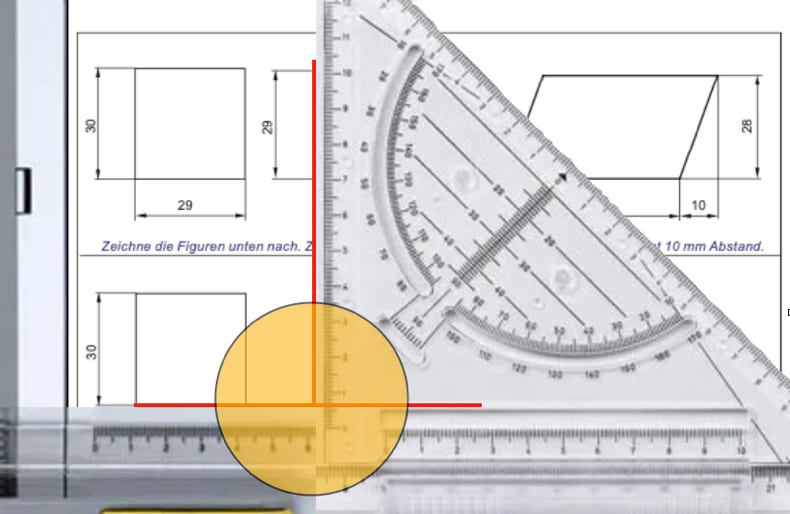

Die Pfeilspitze muß die Maßhilfslinie berühren.

Damit die Bemaßung übersichtlich bleibt, werden nur die erforderlichen Maße eingetragen!

Pfeilspitzen von Maßlinien

Pfeilspitzen

>> hier kannst Du überprüfen, ob Du Dir die wichtigsten Regeln merken konntest!
