Isometrische Darstellung
Die isometrische Projektion wird dann bevorzugt, wenn auf
3 Seiten des Werkstückes wesentliches gezeigt werden soll.

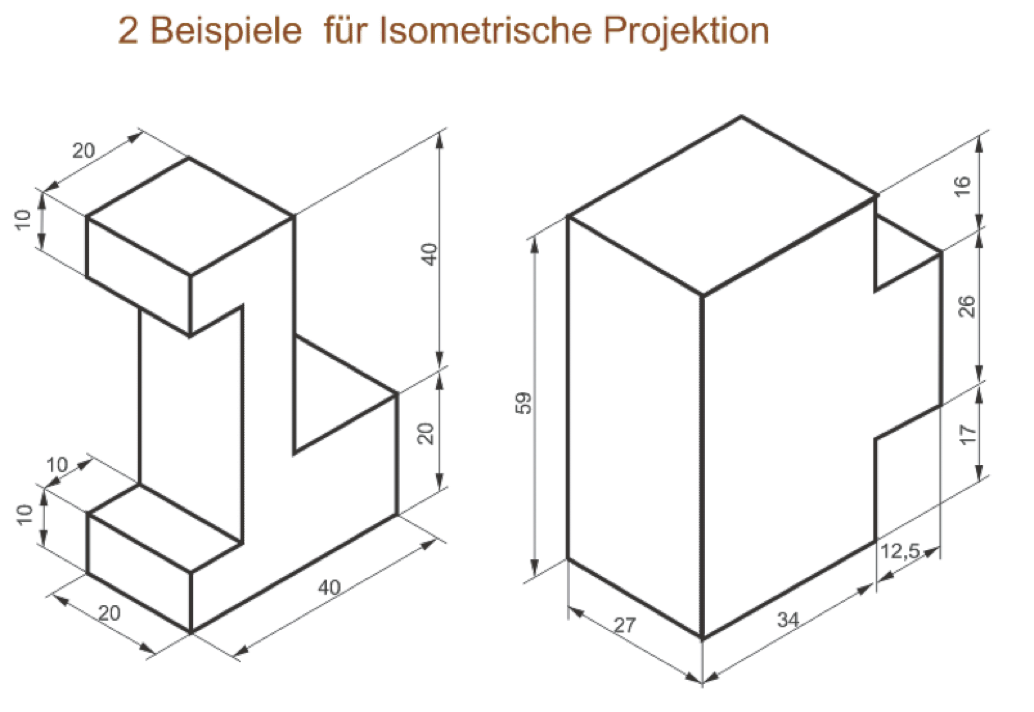

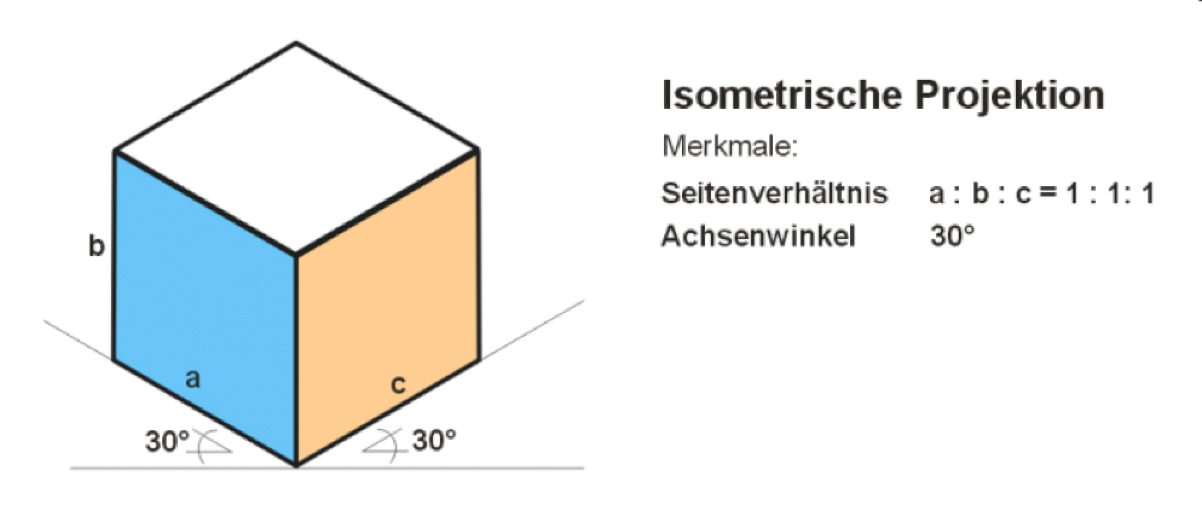

Iso bedeutet “gleich”: Alle Kanten des Köpers werden im gleichen Maßstab dargestellt. Die parallel zur Grundfläche liegenden Kanten stehen im Winkel von 30° auf der Waagerechten.
Isometrisch abgebildete Körper erscheinen immer größer als sie tatsächlich sind.

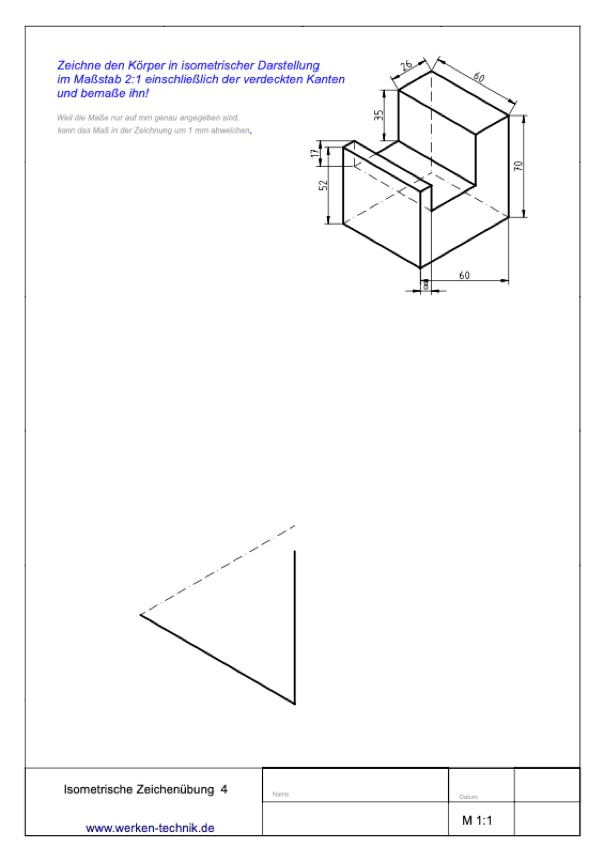

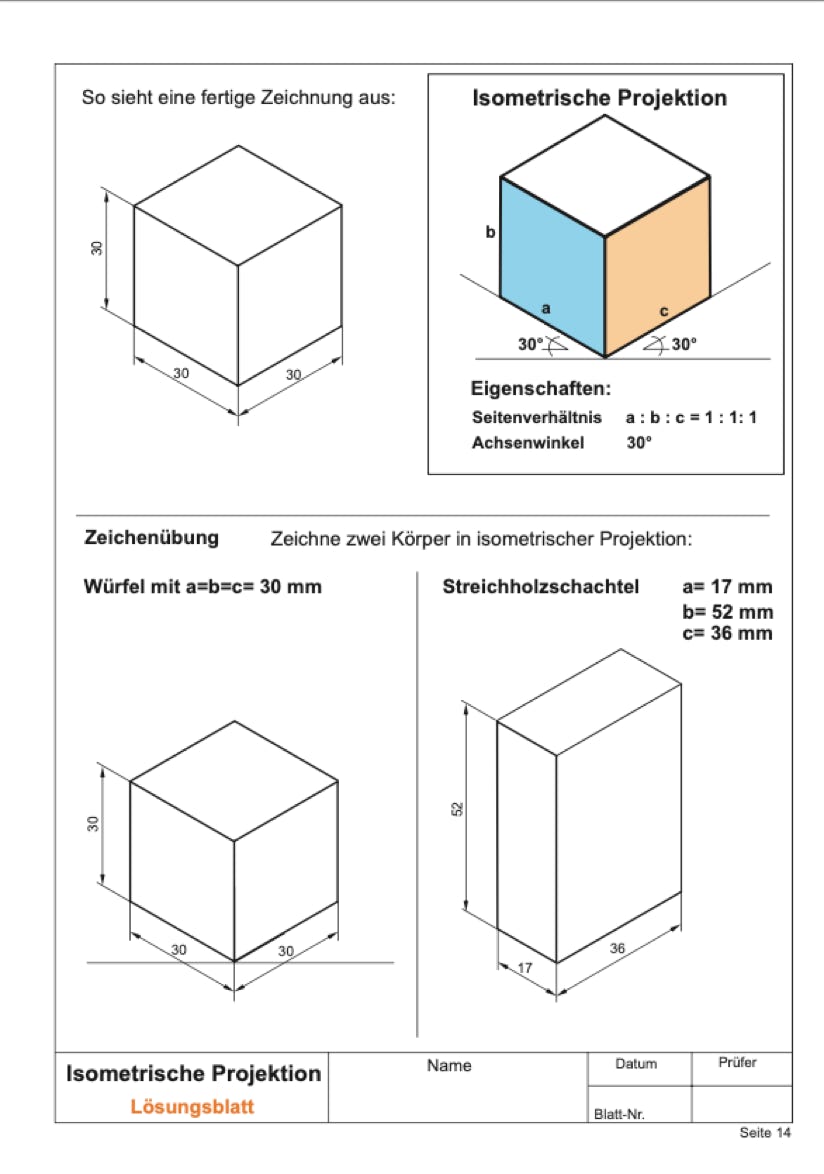

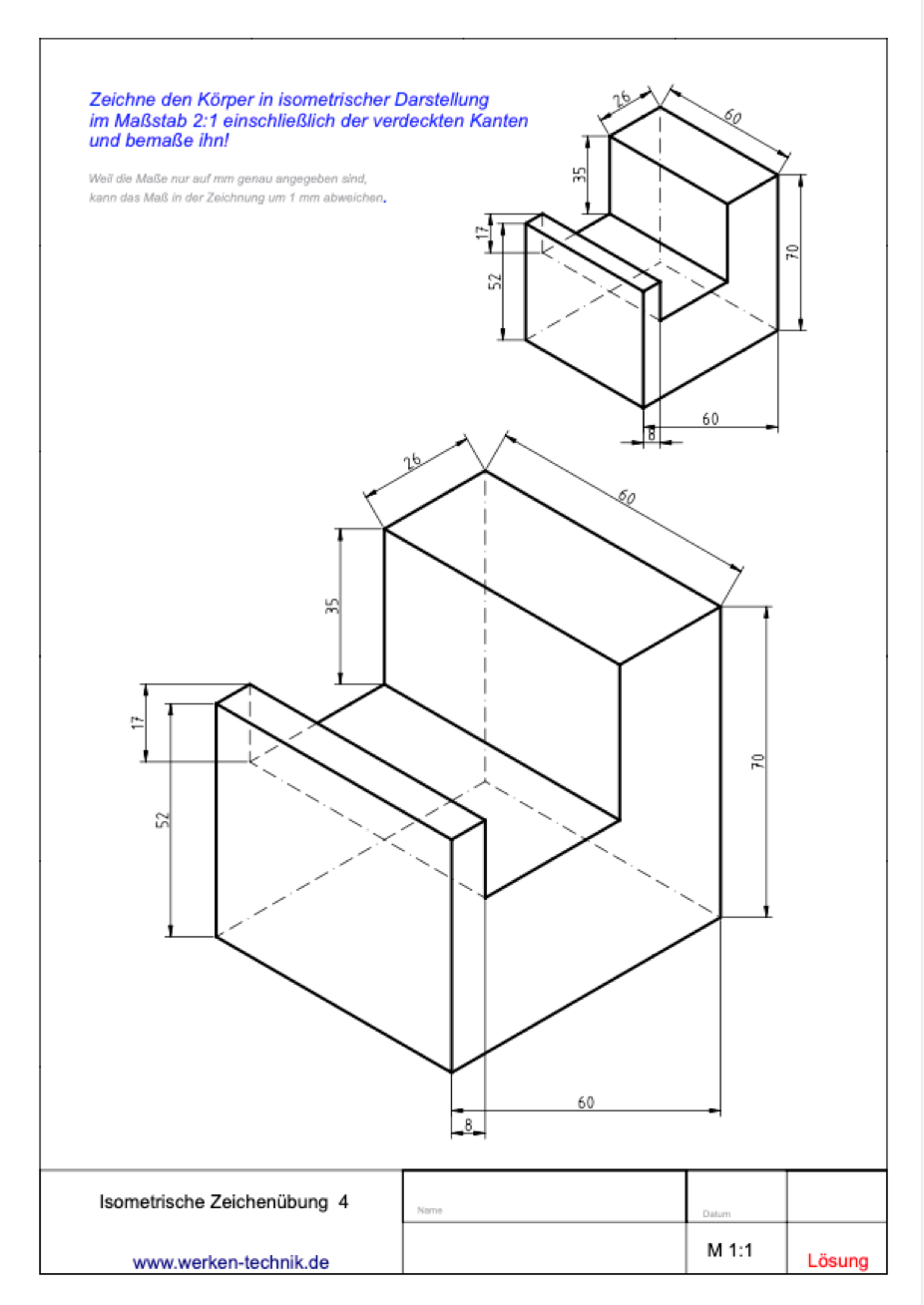

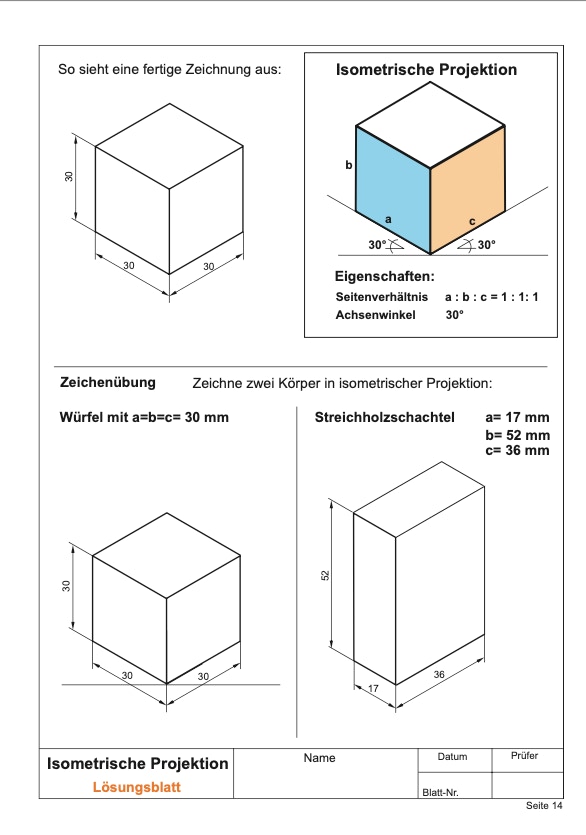

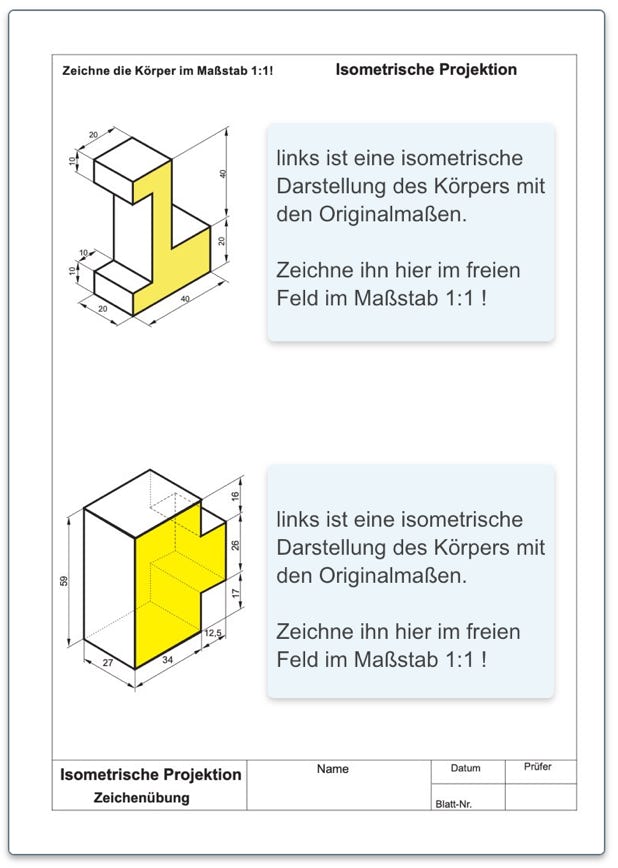

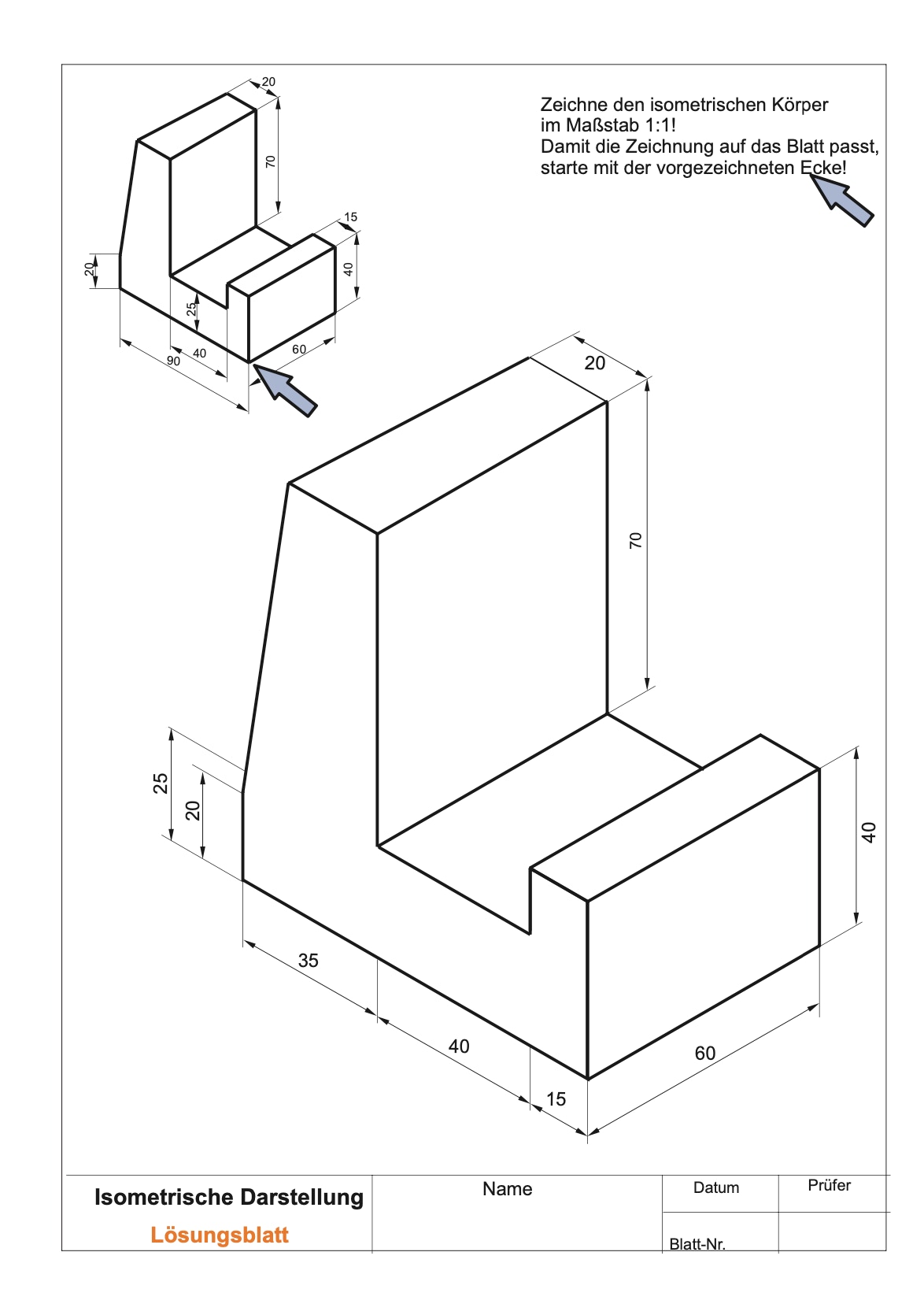

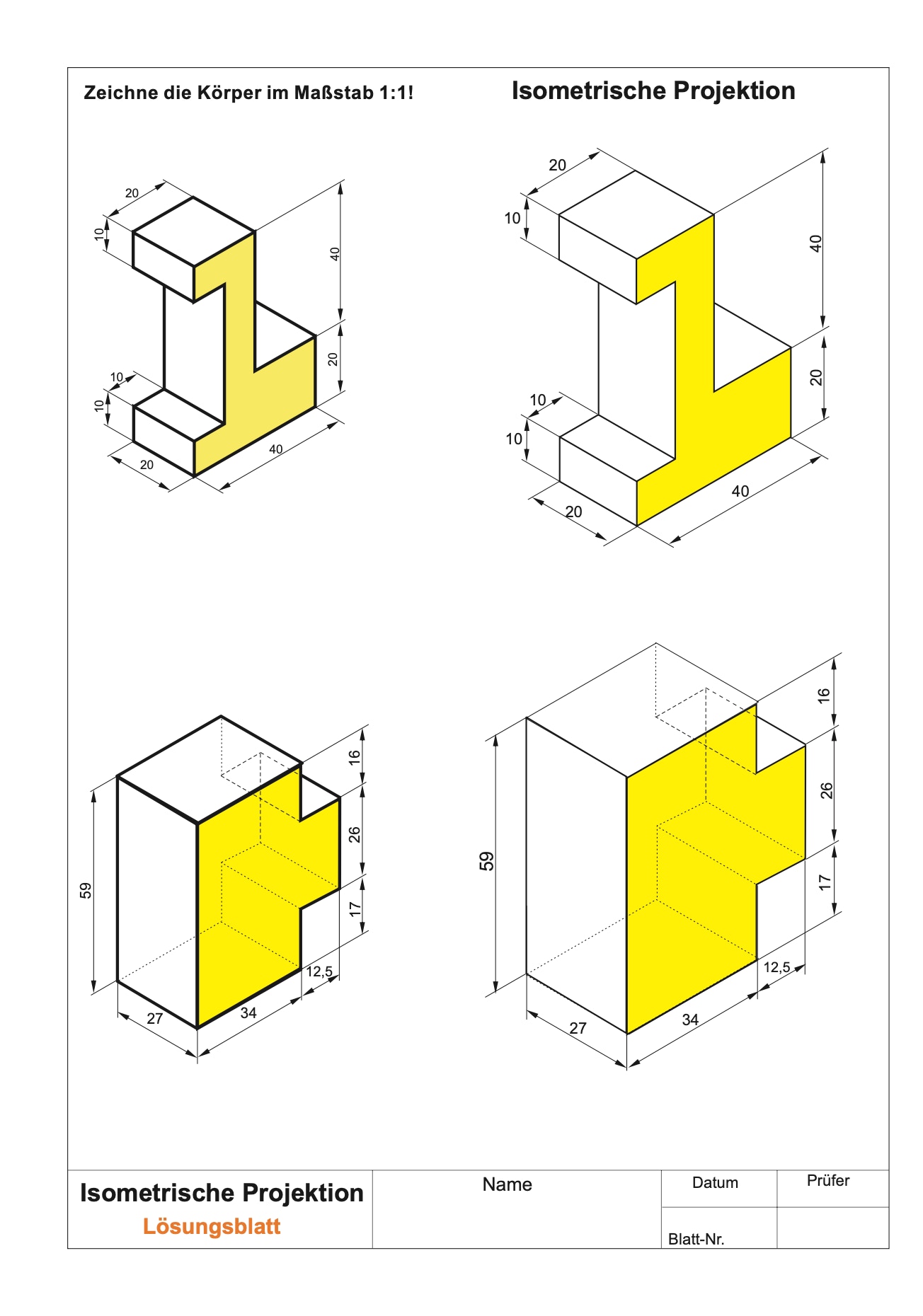

Mit diesen Arbeitsblättern übst Du das Zeichnen von Körpern in isometrischer Darstellung:
