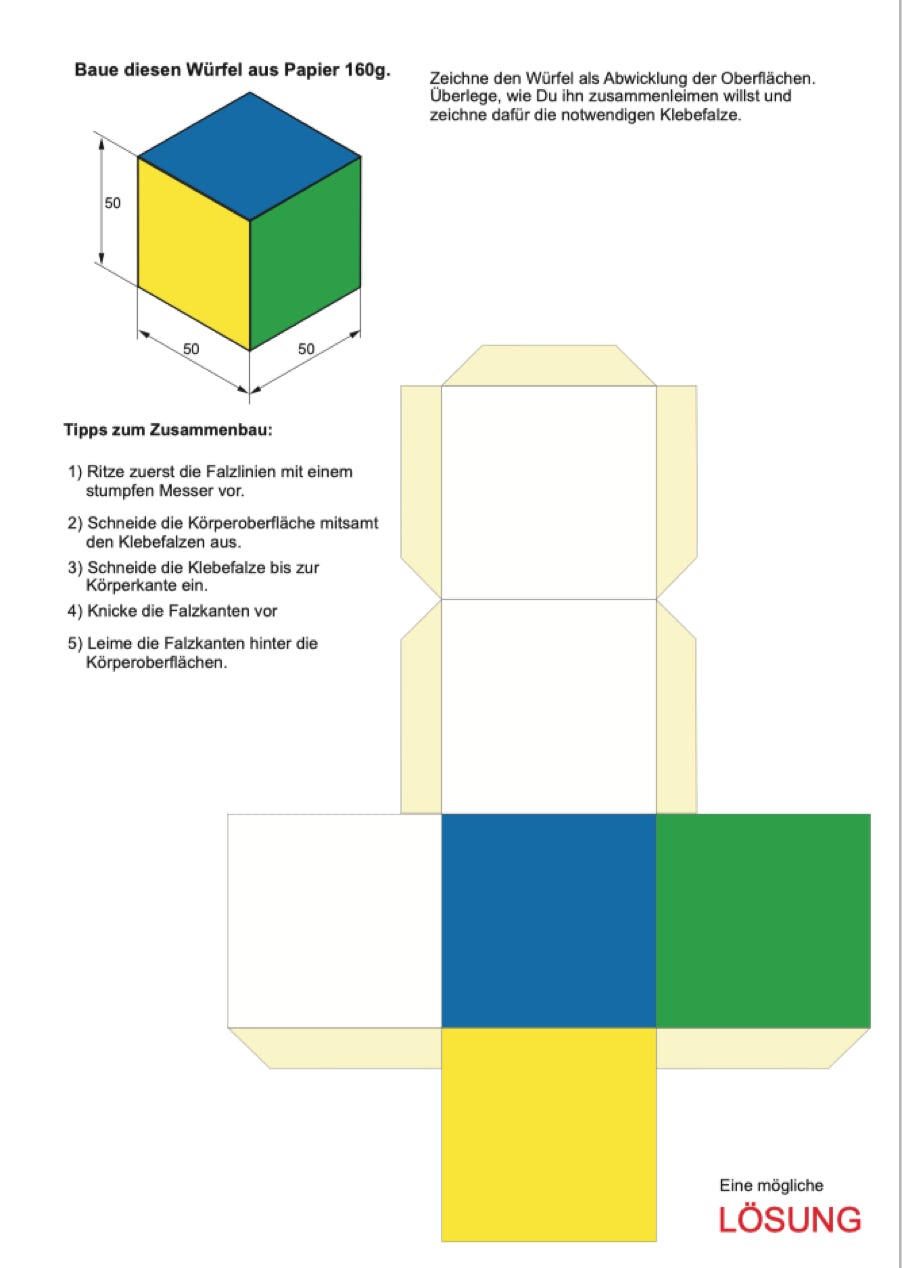

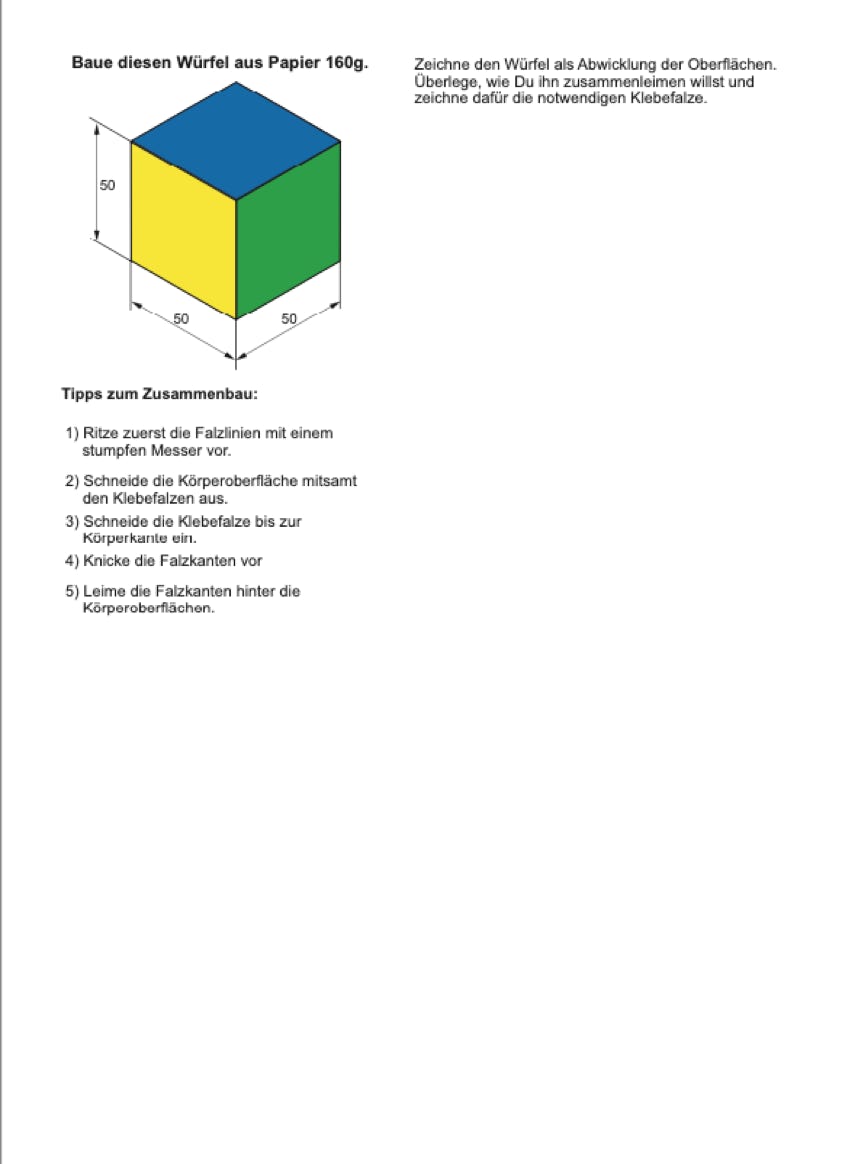

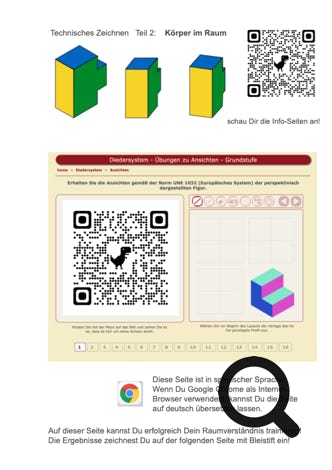

Würfel im Raum
-

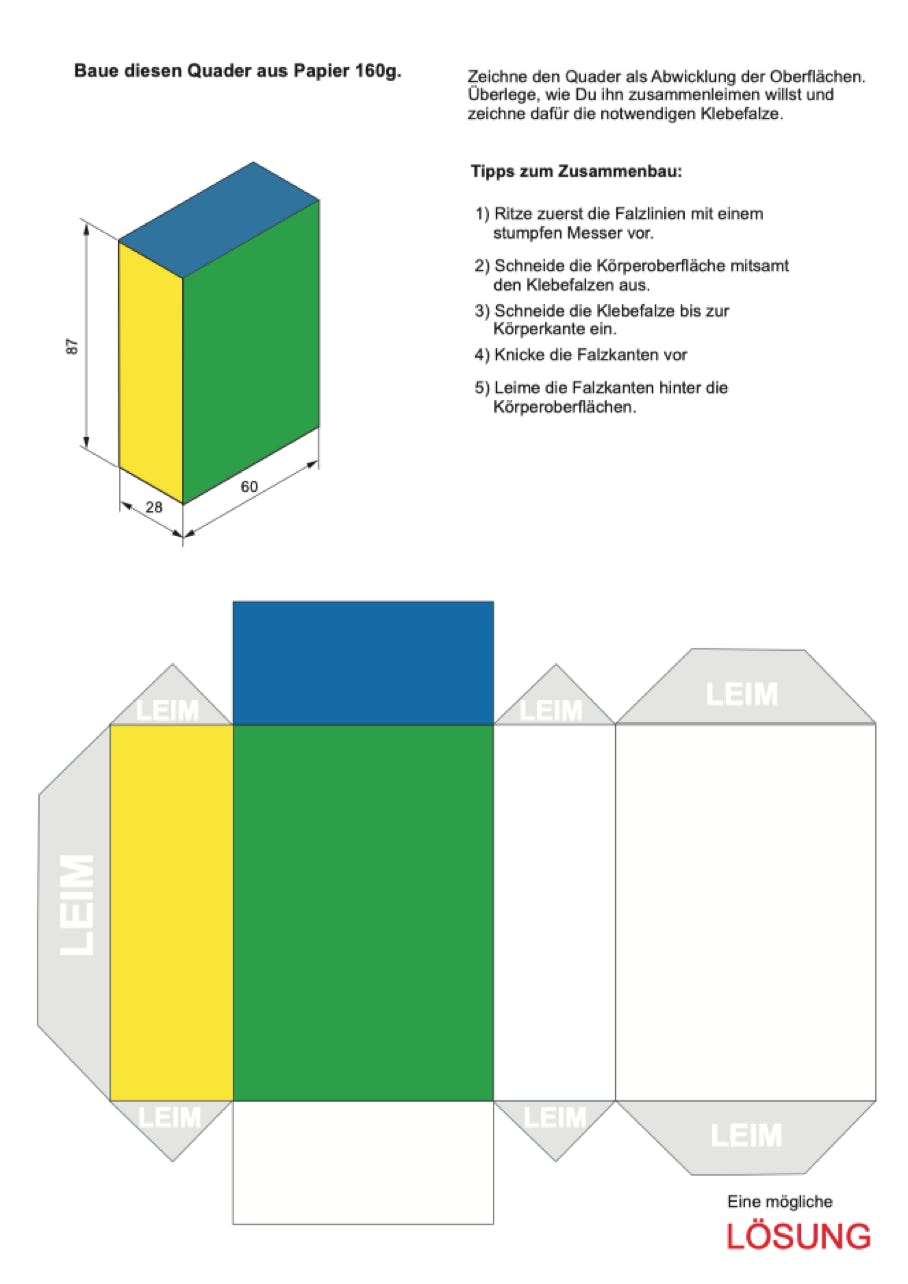

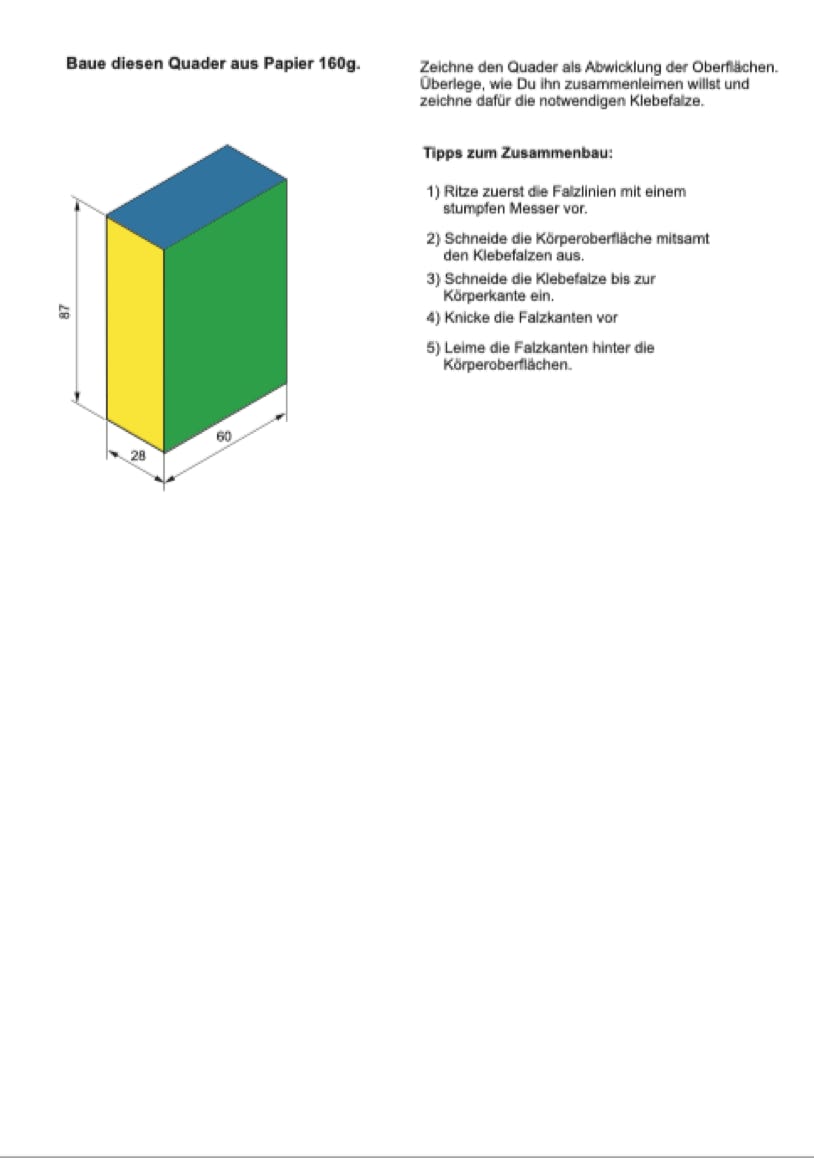

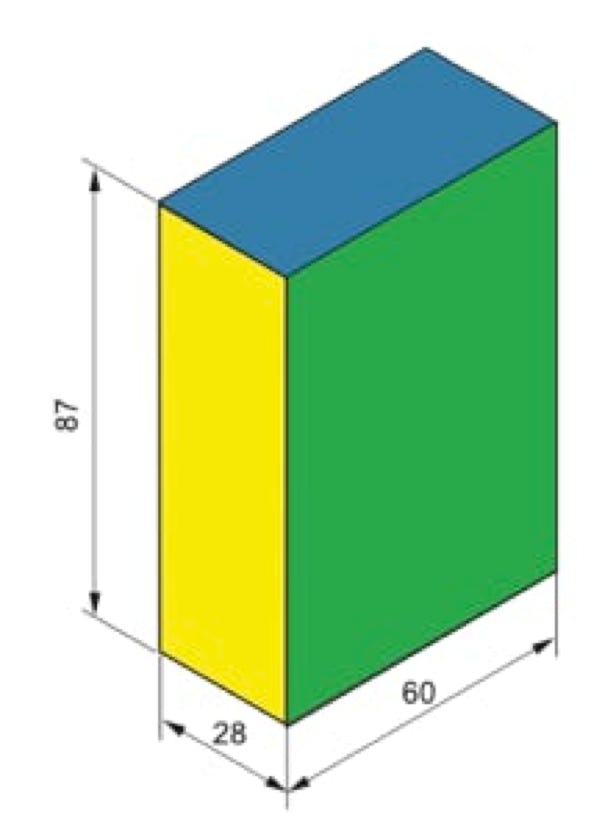

Quader
Durch das Zeichnen und Bauen der Körper verbesserst Du Dein räumliches Vorstellungsvermögen.

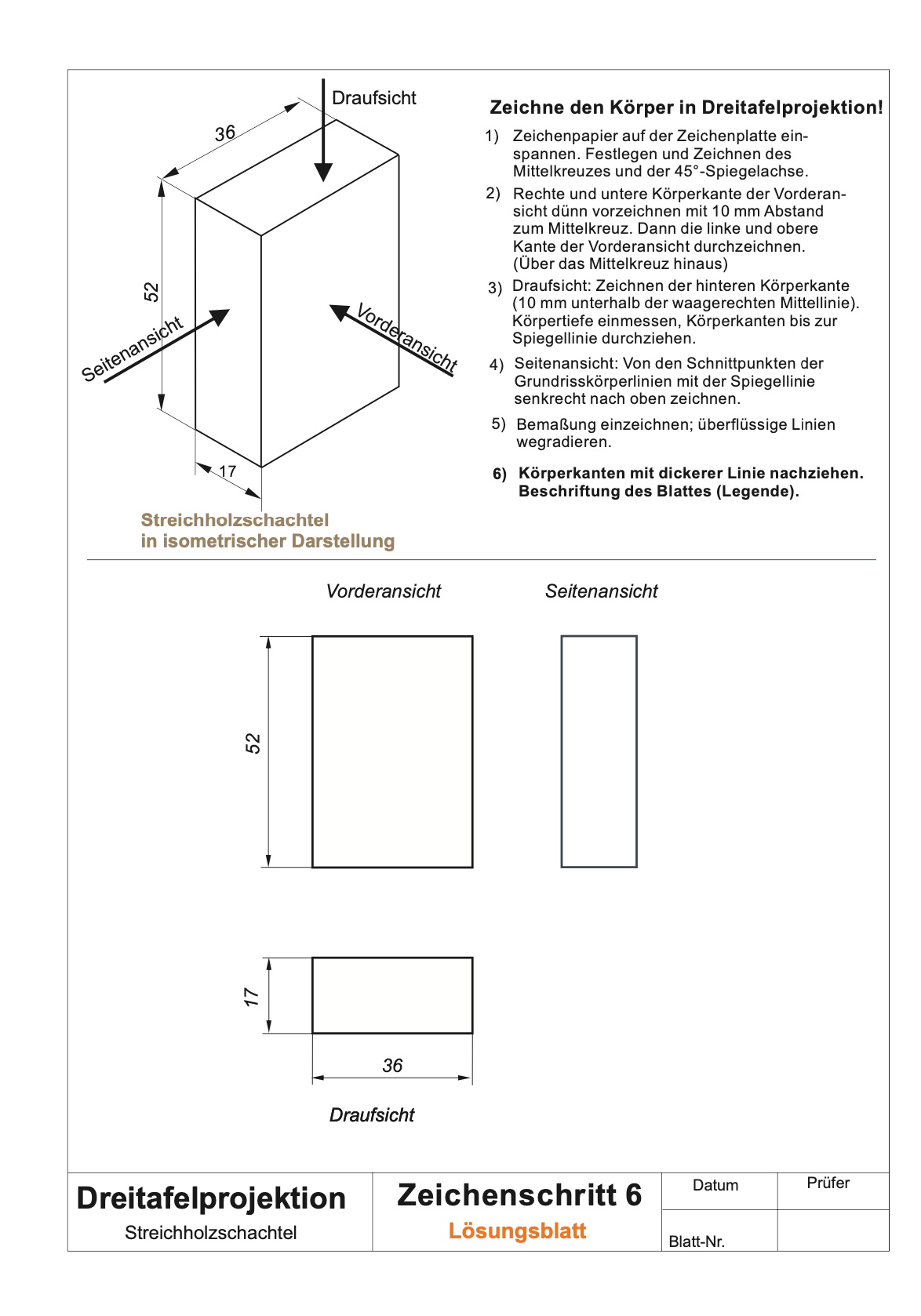

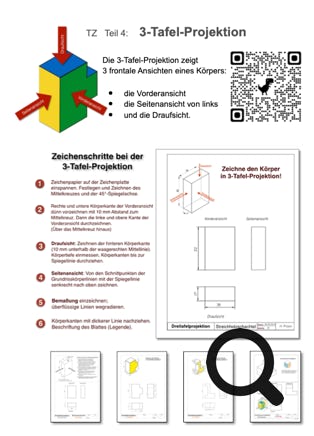

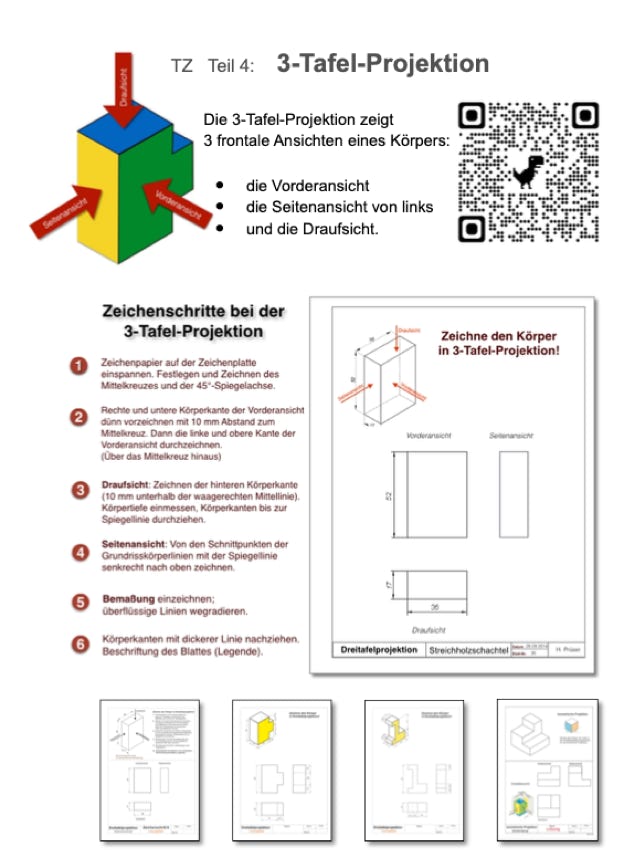

Lösung Zeichenübung 3-Tafel-Projektion

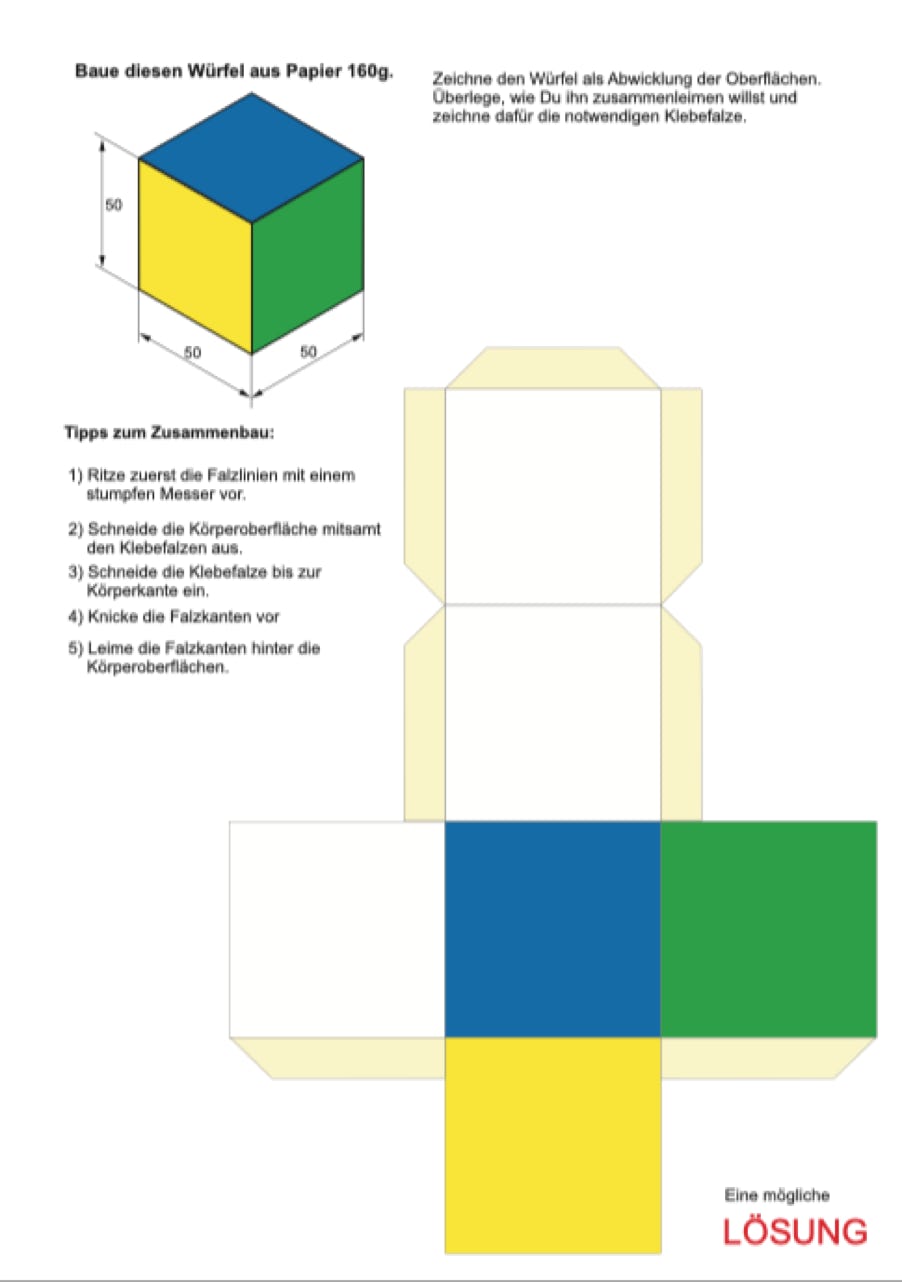

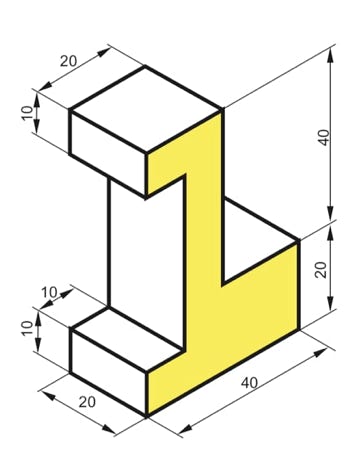

Würfel als Beispielkörper für Technisches >Zeichnen
Lösung Zeichenübung 3-Tafel-Projektion

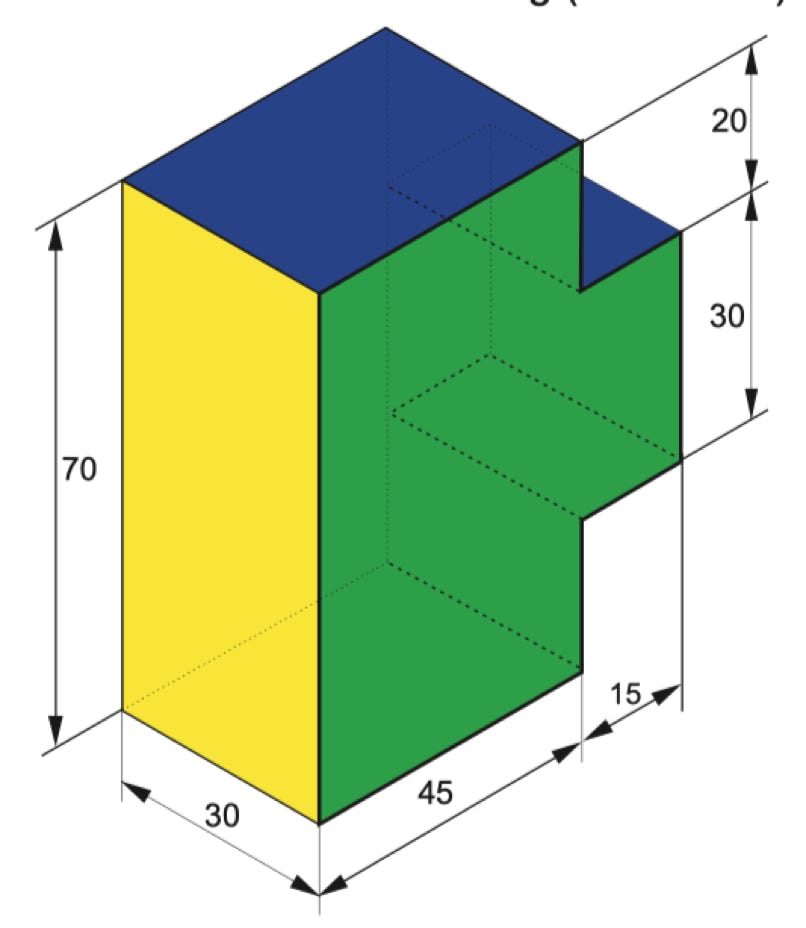

Beispielkörper bauen für Technisches Zeichnen
Beispielkörper bauen für Technisches Zeichnen
Beispielkörper für Technisches Zeichnen herstellen
Beispielkörper bauen für Technisches Zeichnen
-
-
Zeichenübung
Zeichenübung

PDF        -Schullizenz erforderlich-

Drucken
Lösung
Drucken
Lösung
Drucken

Lösung

PDF        -Schullizenz erforderlich-

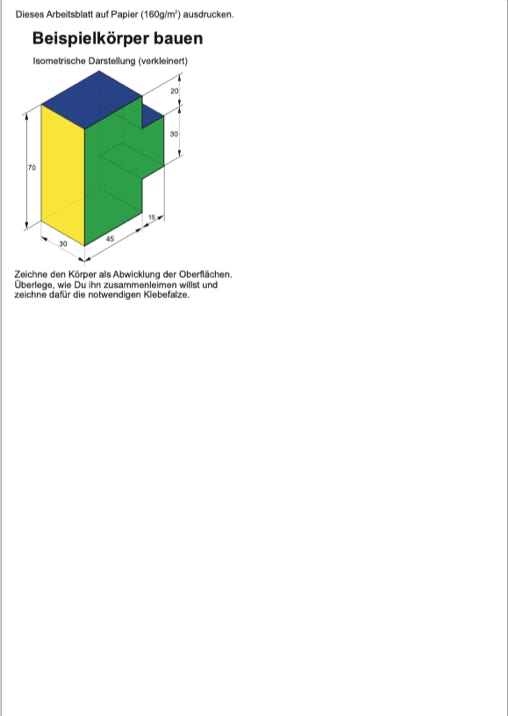

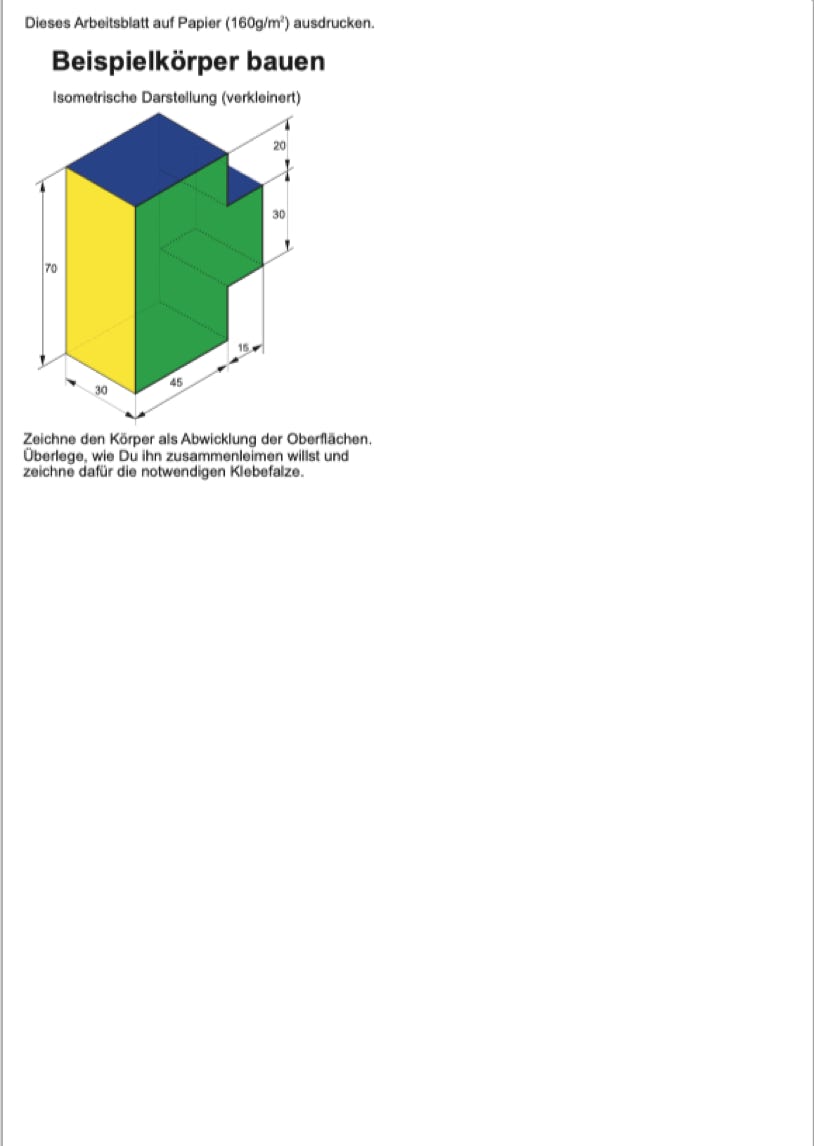

PDF-Datei mit den 3 Körpern und Lösungsblättern
Papier falzen

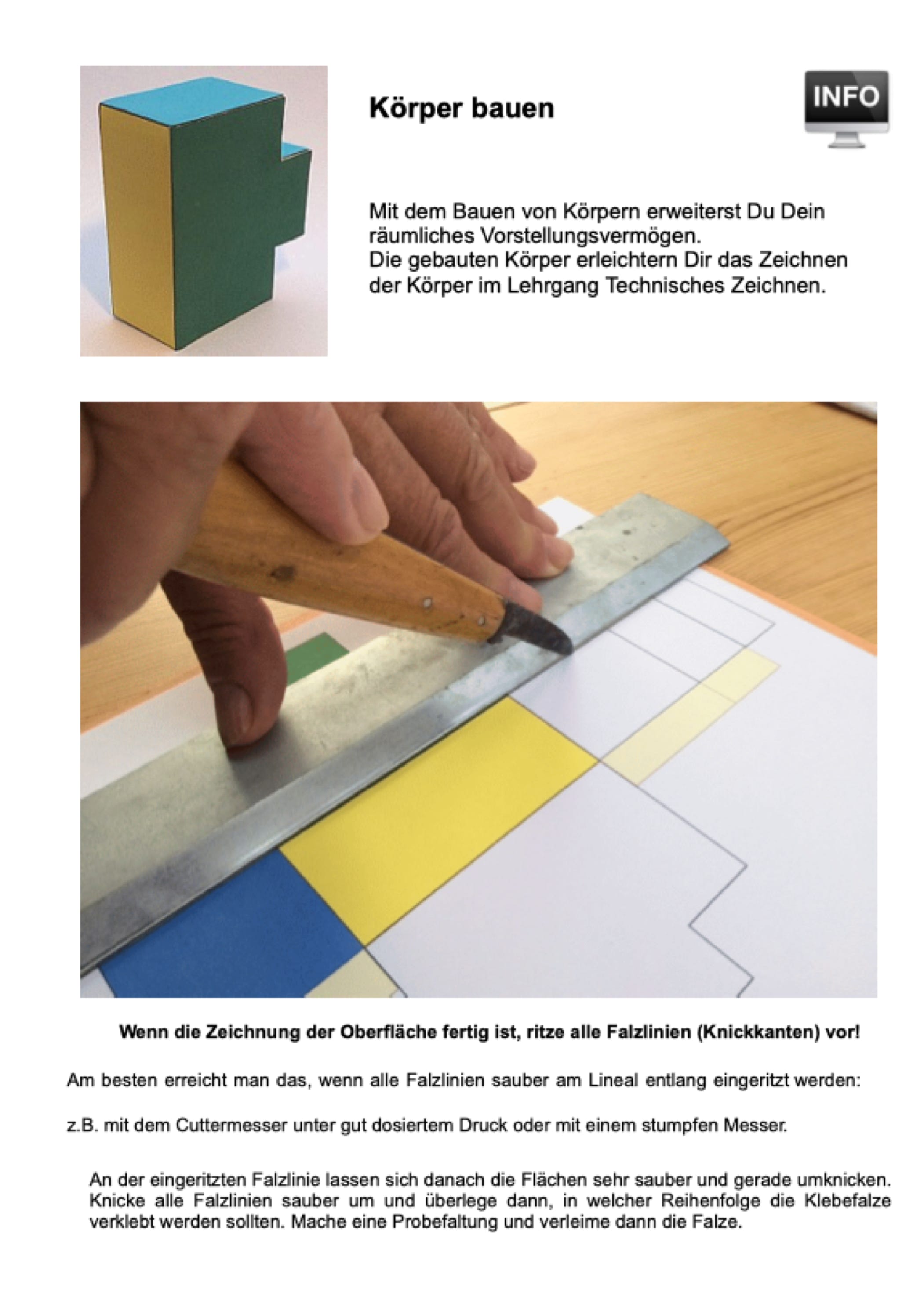

Wenn die Zeichnung der Oberfläche fertig ist, ritze alle Falzlinien (Knickkanten) vor!

Am besten erreicht man das, wenn alle Falzlinien sauber am Lineal entlang eingeritzt werden:
z.B. mit dem Cuttermesser unter gut dosiertem Druck oder mit einem stumpfen Messer wie hier im Bild.
An der eingeritzten Falzlinie lassen sich danach die Flächen sehr sauber und gerade umklappen.

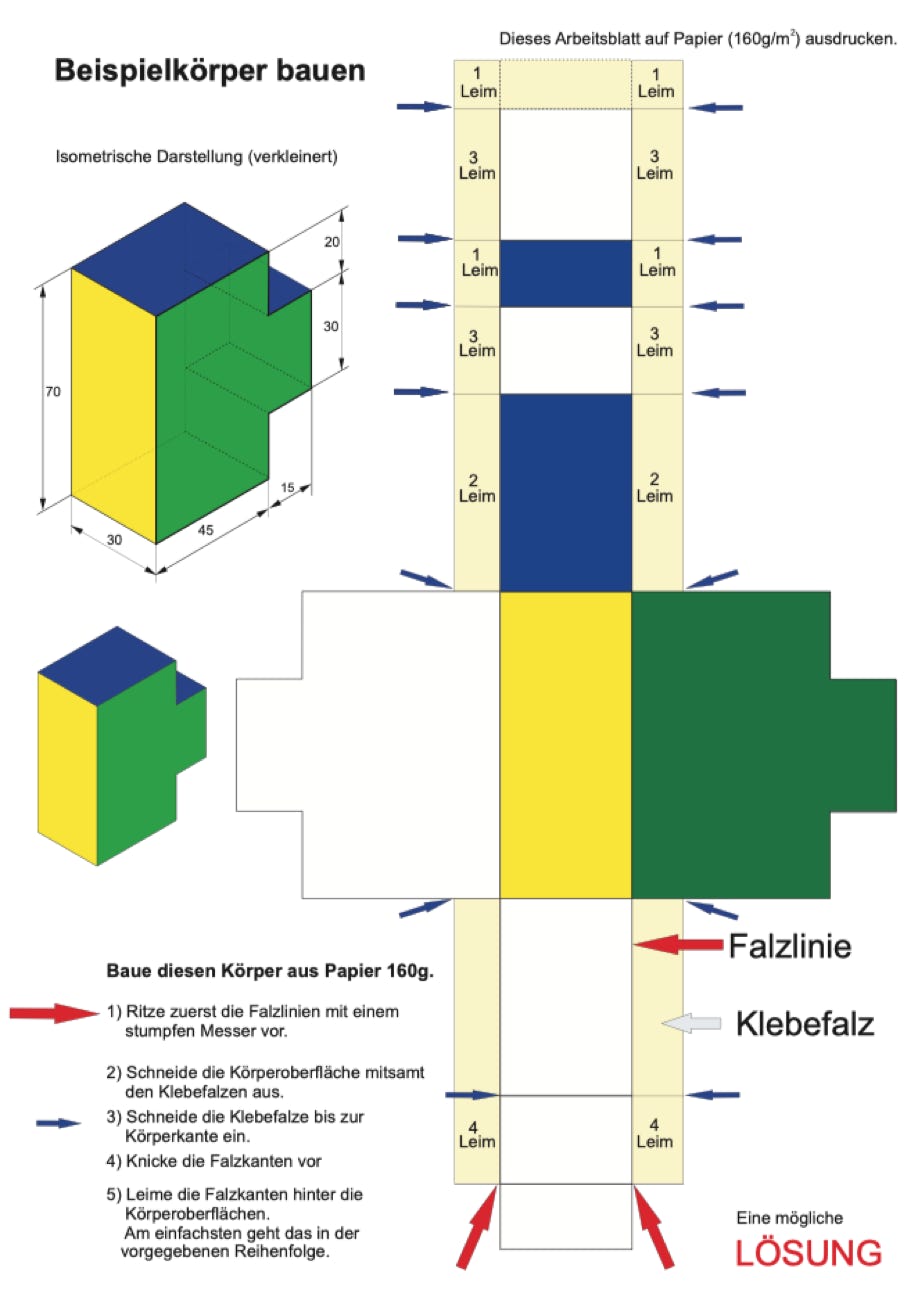

Beispielkörper bauen

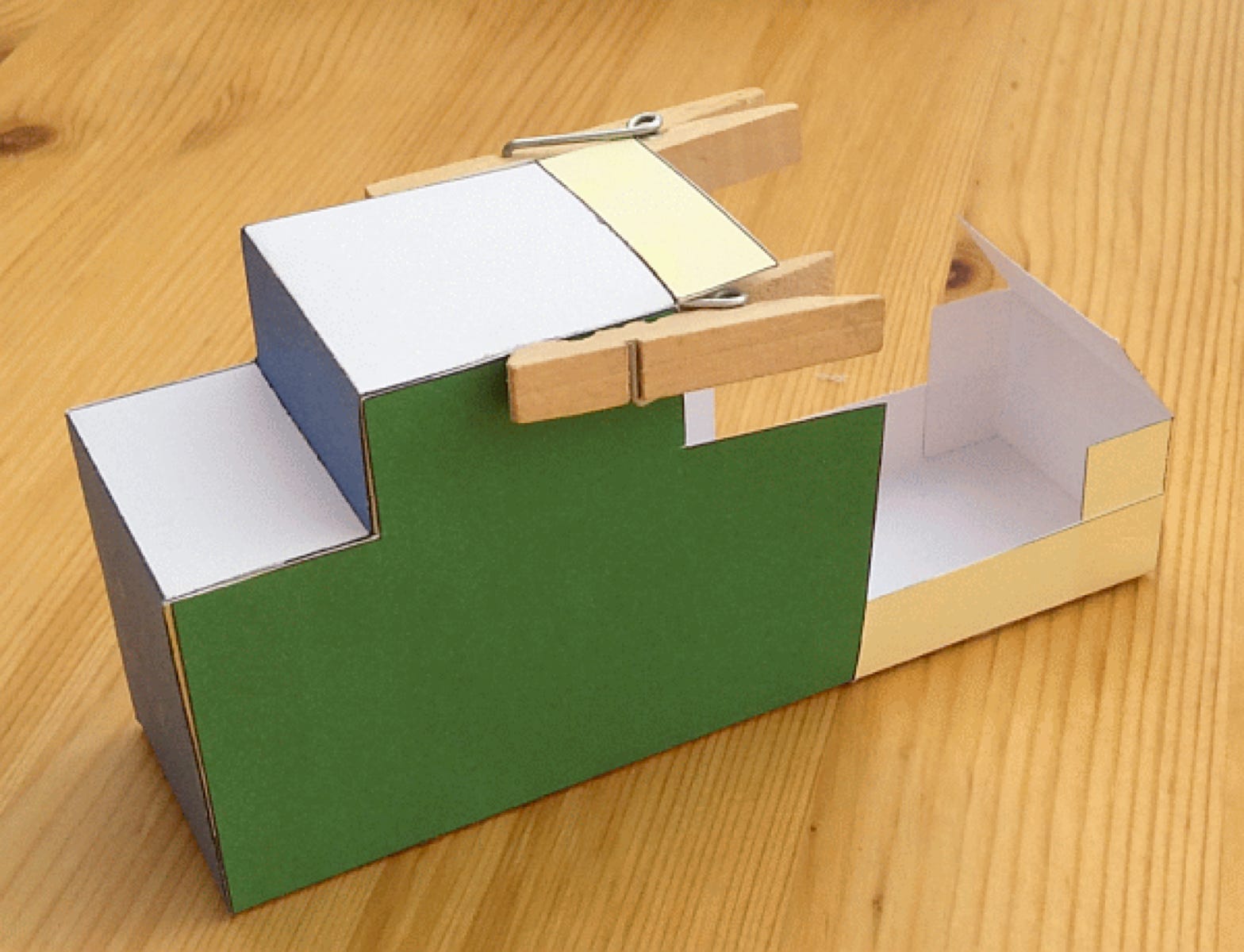

Im Bild oben müssen nur noch die letzten Klebfalze mit Leim bestrichen werden . Dann wird der Körper fertiggestellt.
Tipps zum Bauen:

- exaktes Vorritzen der Falzlinien
- dann alle Flächen an den Falzlinien umklappen
- Reihenfolge zum Zusammenbau ausprobieren
- schrittweise Leim auftragen und Leimstellen
  mit Hilfsleiste oder

  Lineal andrücken
- nach kurzer Wartezeit zum Aushärten des Leimes
  weitere Klebefalze anleimen.

Beispielkörper bauen für Technisches Zeichnen PDF
Alle Seiten der Bauanleitung
mit Lösung ausdrucken
Mehr Beispiel-Körper bauen

OK
