isometrische Darstellung

Isometrische Darstellung

3D
2 Beispiele für Isometrie

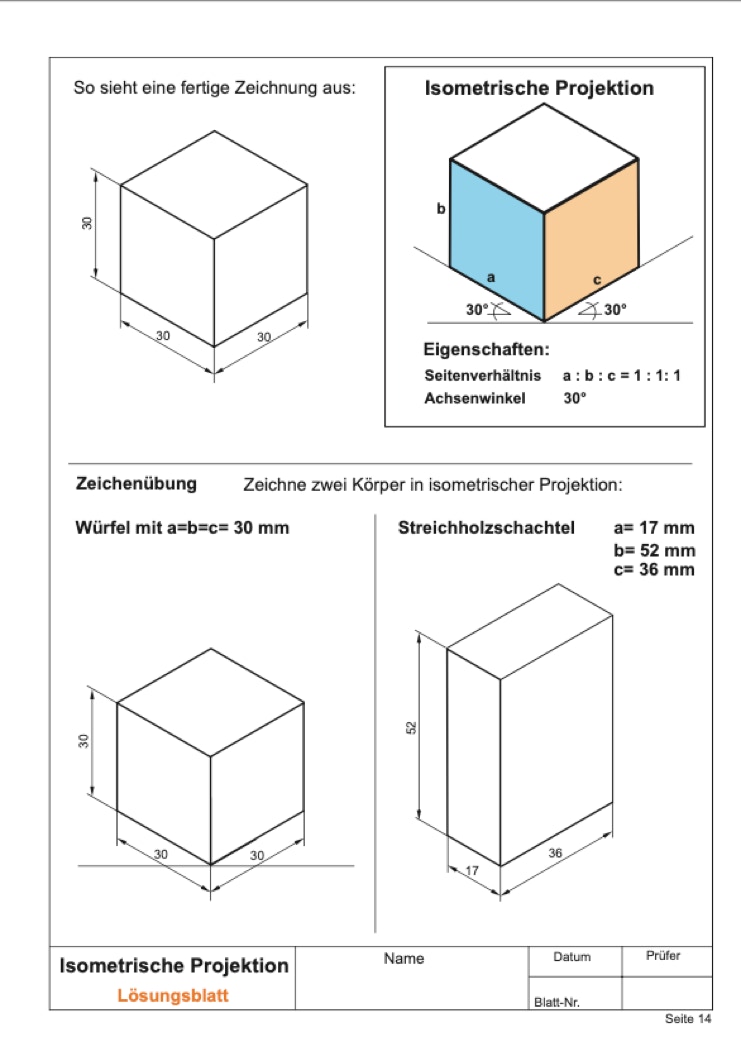

Würfel isometrisch
Die isometrische Projektion wird dann bevorzugt, wenn auf 3 Seiten des Werkstückes wesentliches gezeigt werden soll.
Iso bedeutet “gleich”: Alle Kanten des Köpers werden im gleichen Maßstab dargestellt. Die parallel zur Grundfläche liegenden Kanten stehen im Winkel von 30° auf der Waagerechten.
Isometrisch abgebildete Körper erscheinen immer größer als sie tatsächlich sind.
Mit diesen Arbeitsblättern übst Du das Zeichnen von Körpern in isometrischer Darstellung:

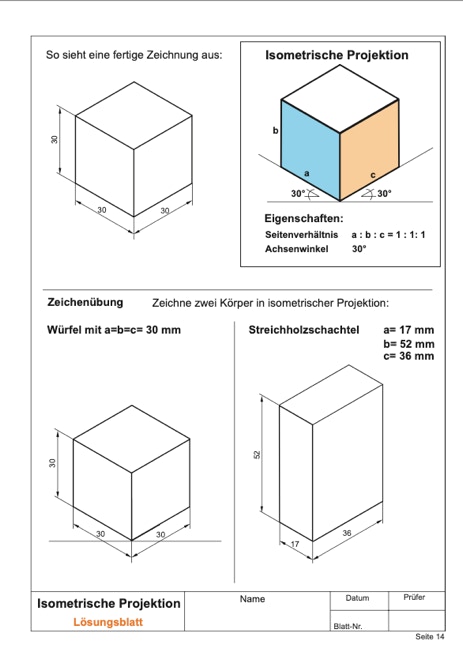

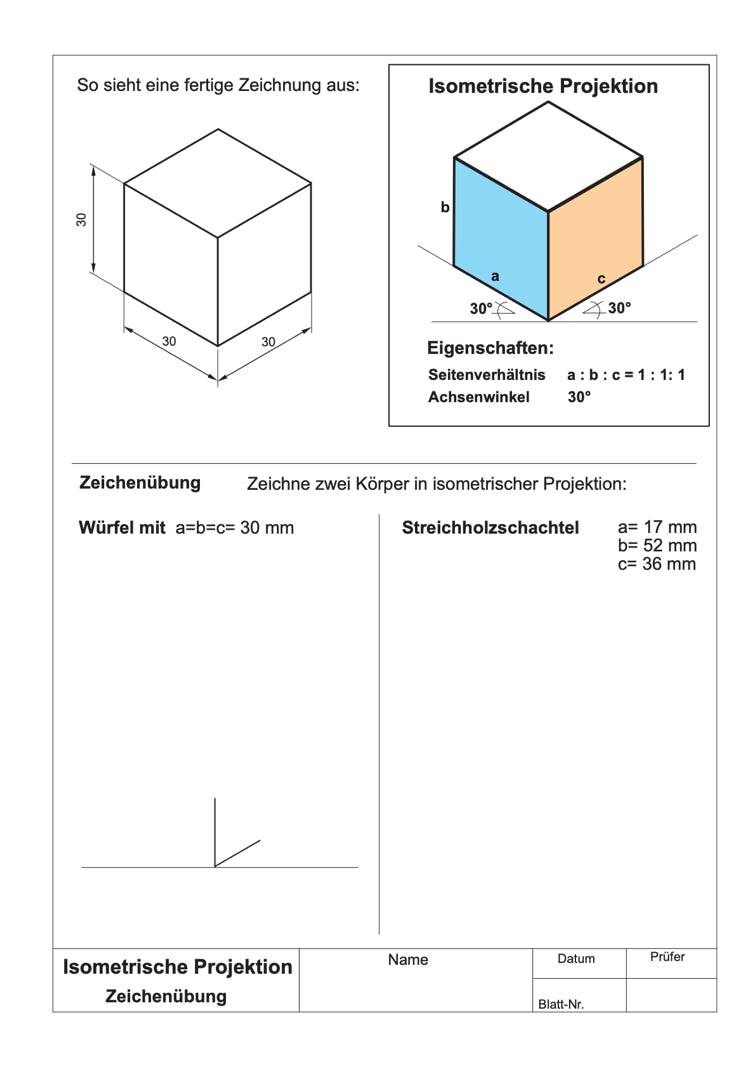

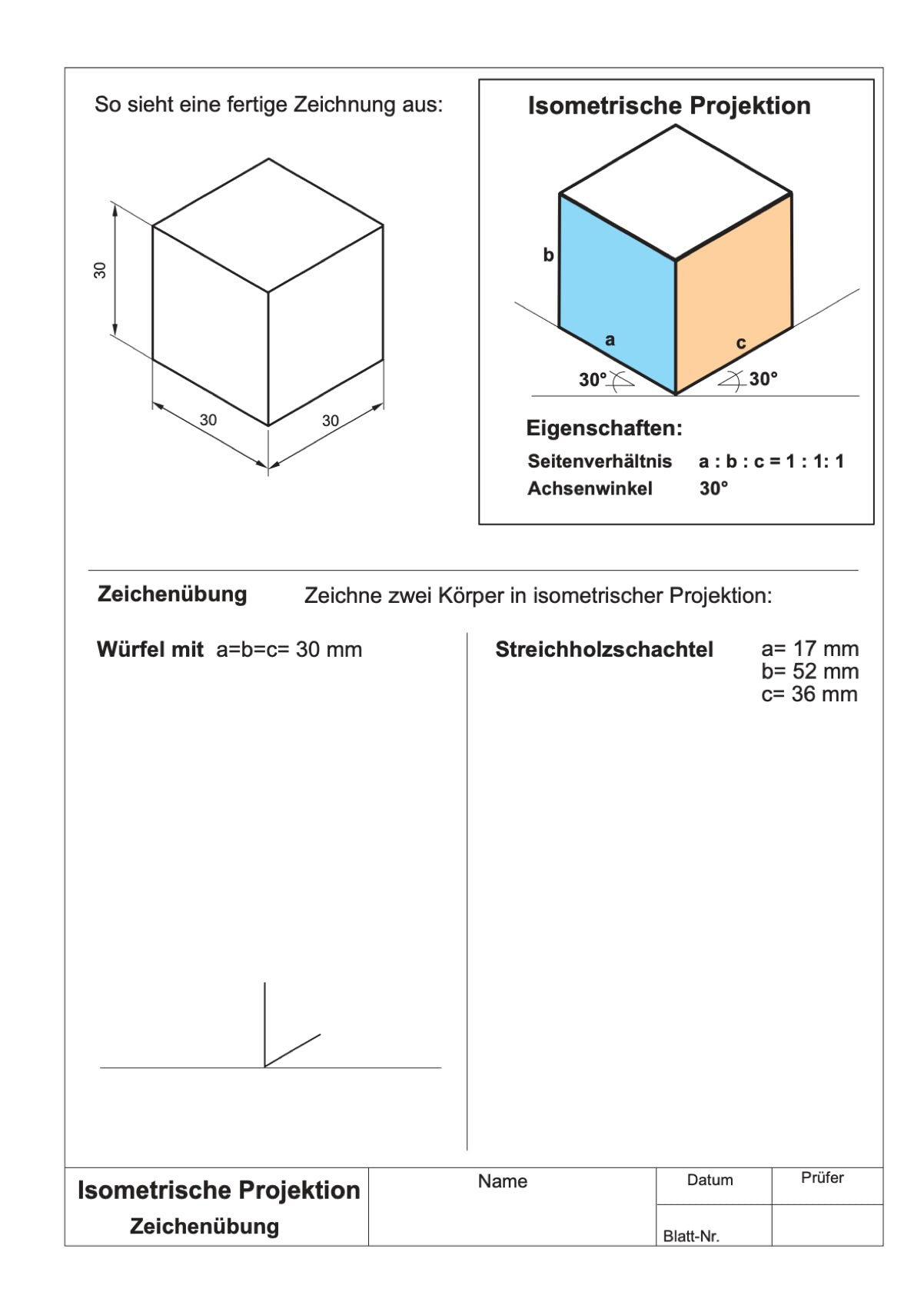

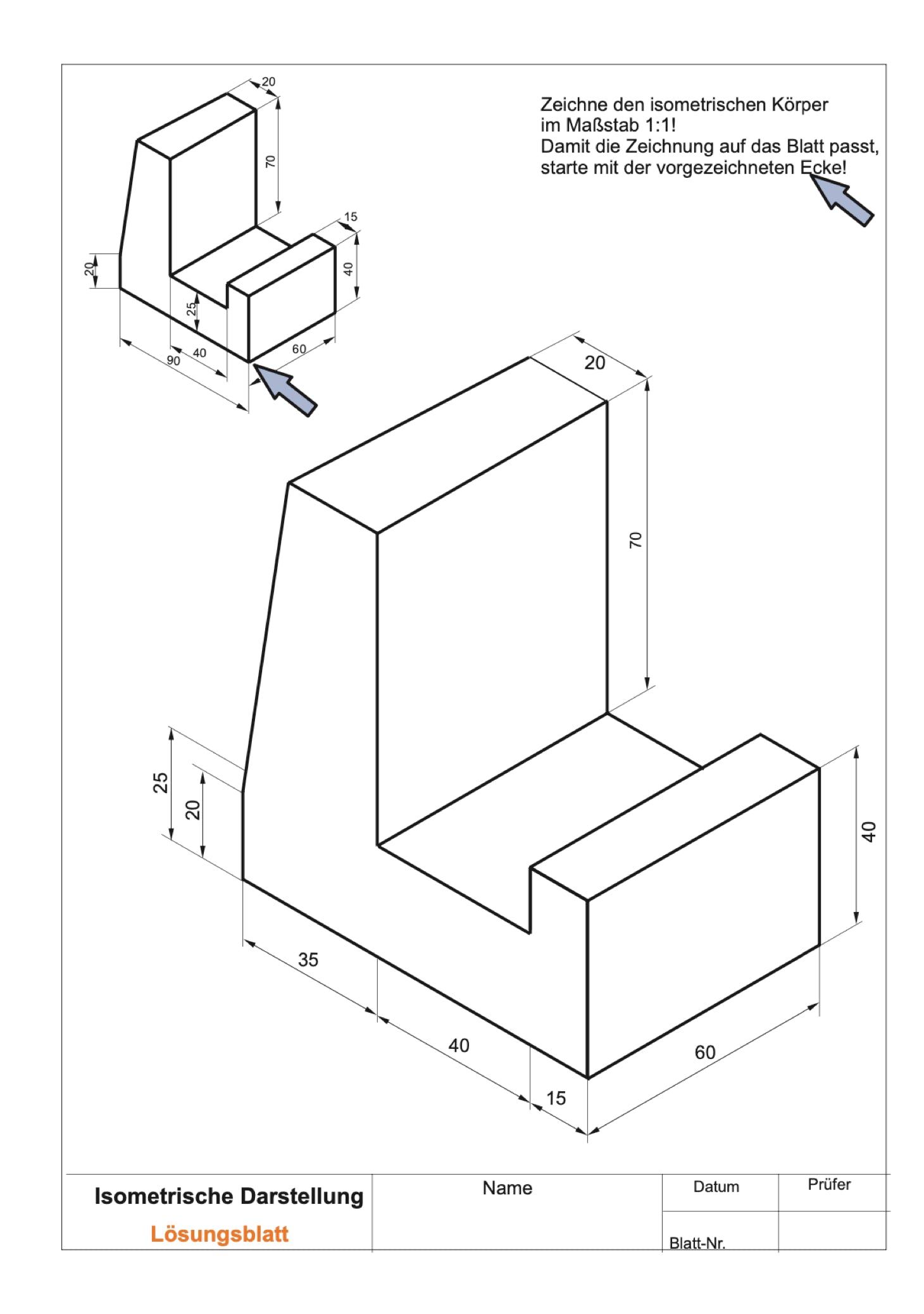

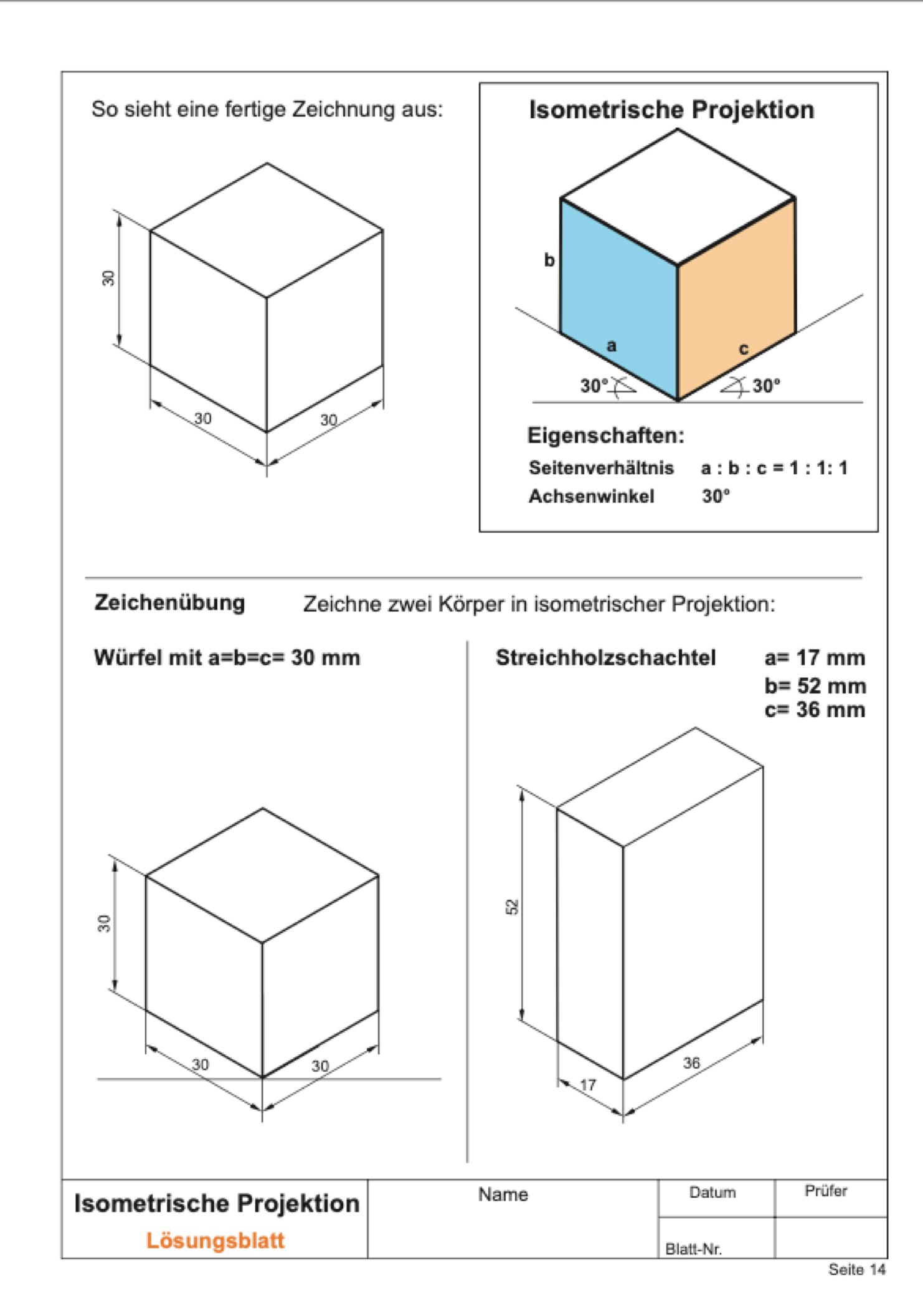

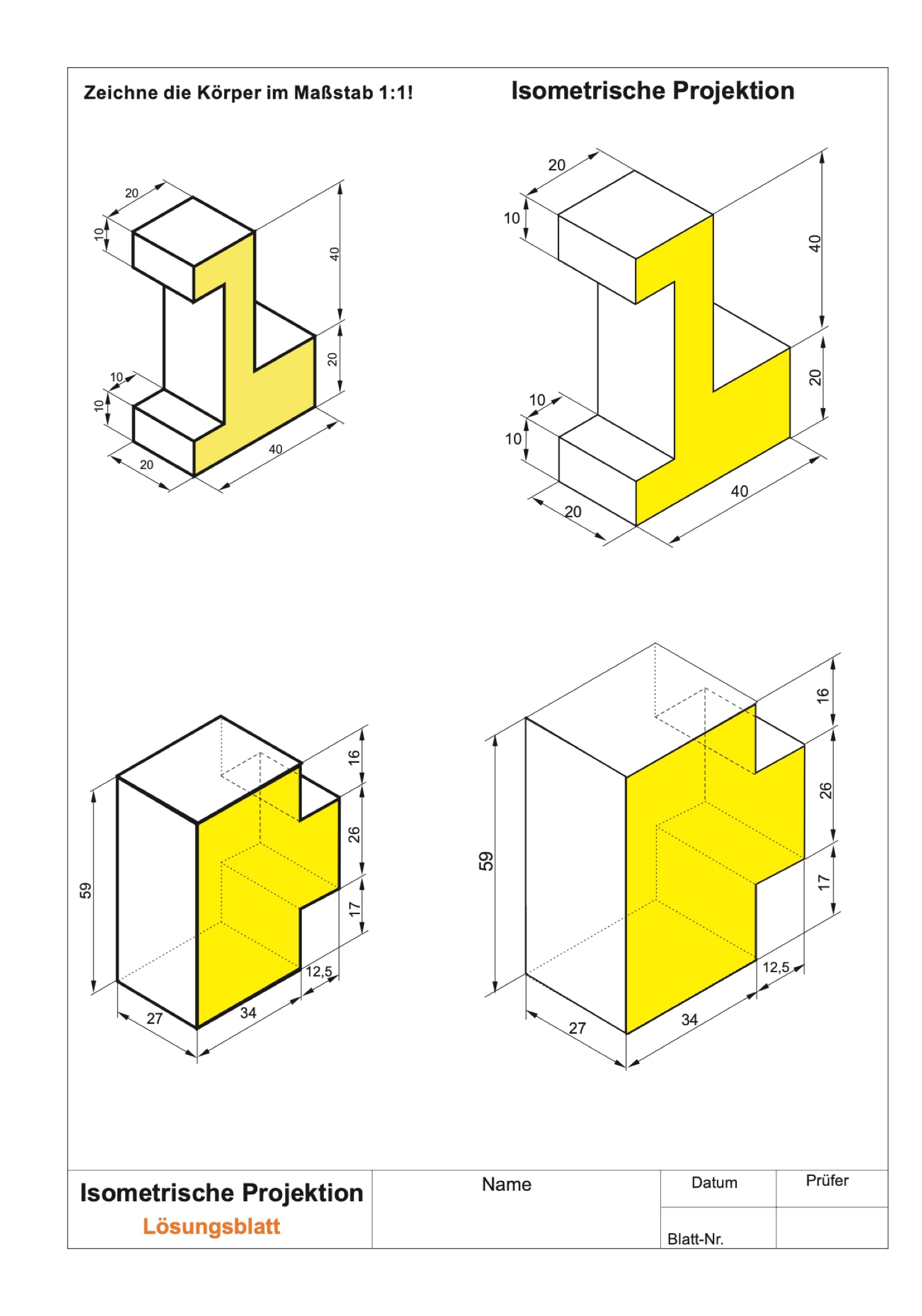

Arbeitsblatt Zeichenübung Isometrie

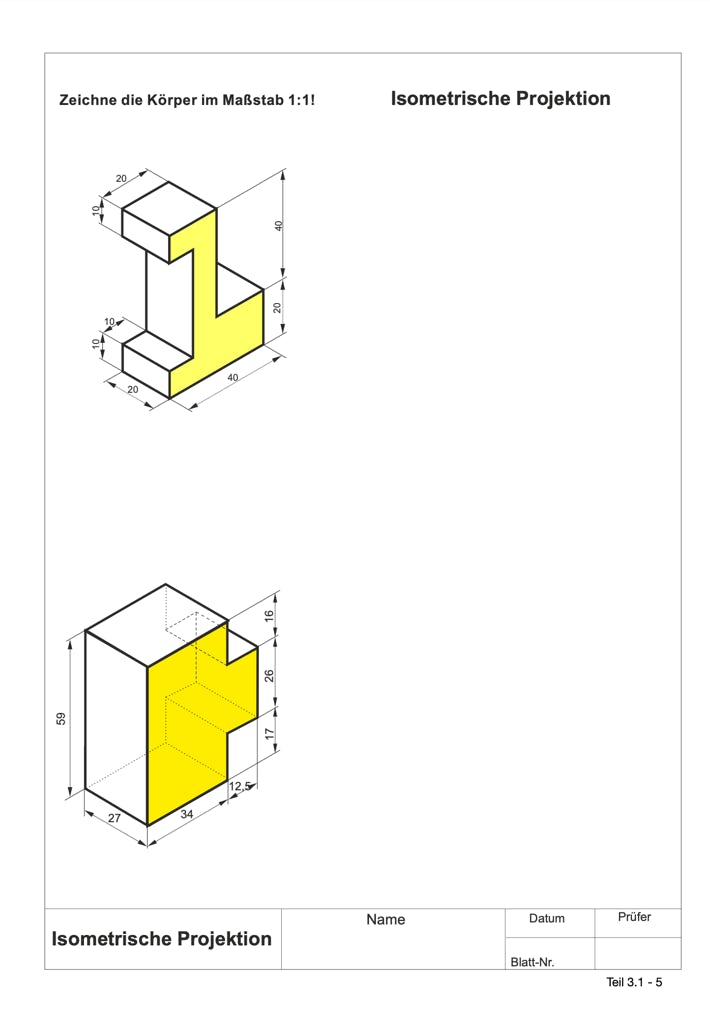

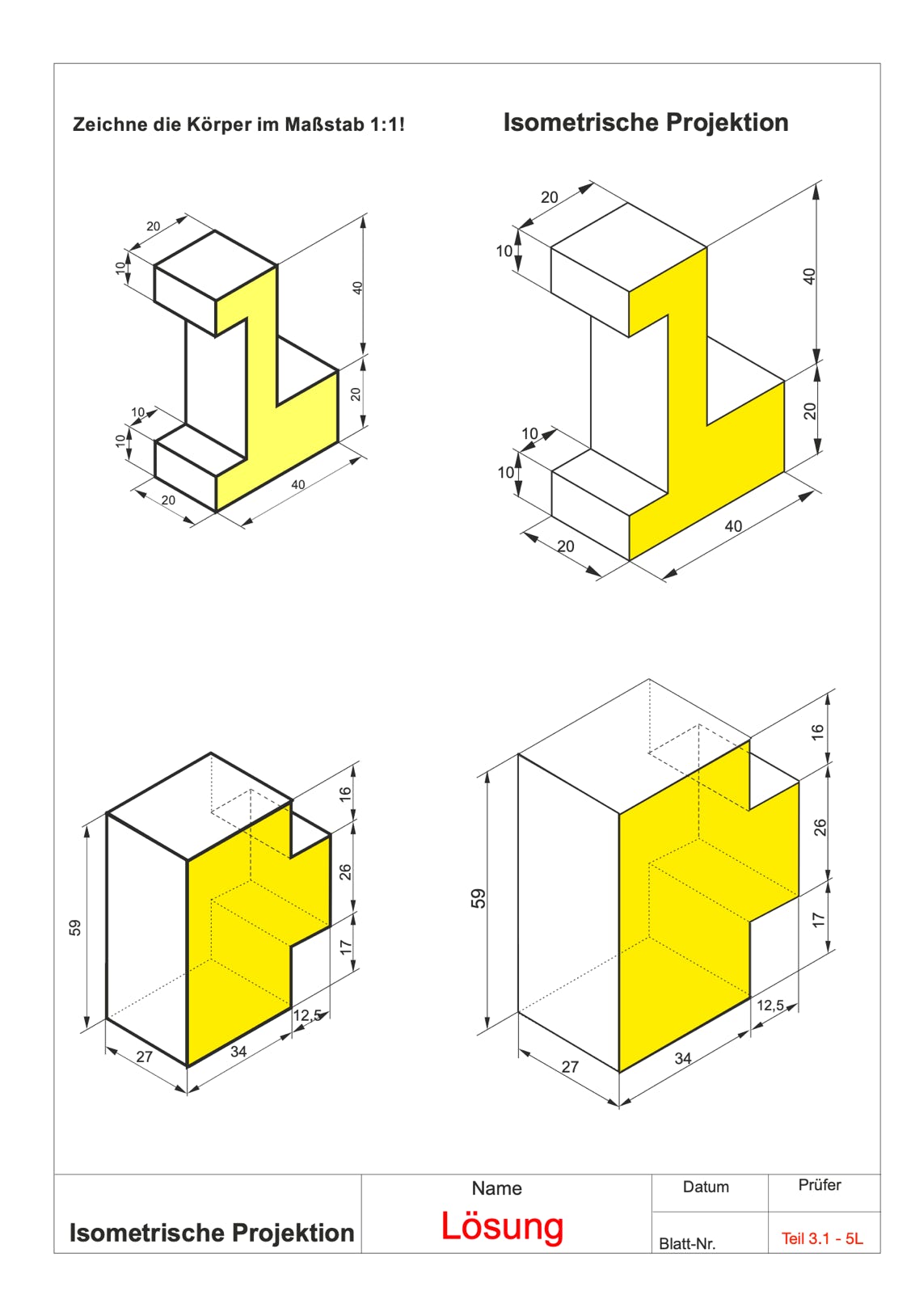

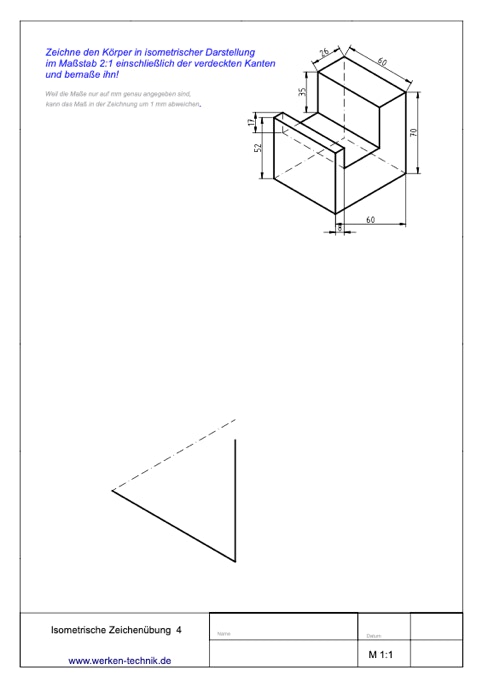

Zeichenübung Isometrie 2

PDF        -Schullizenz erforderlich-

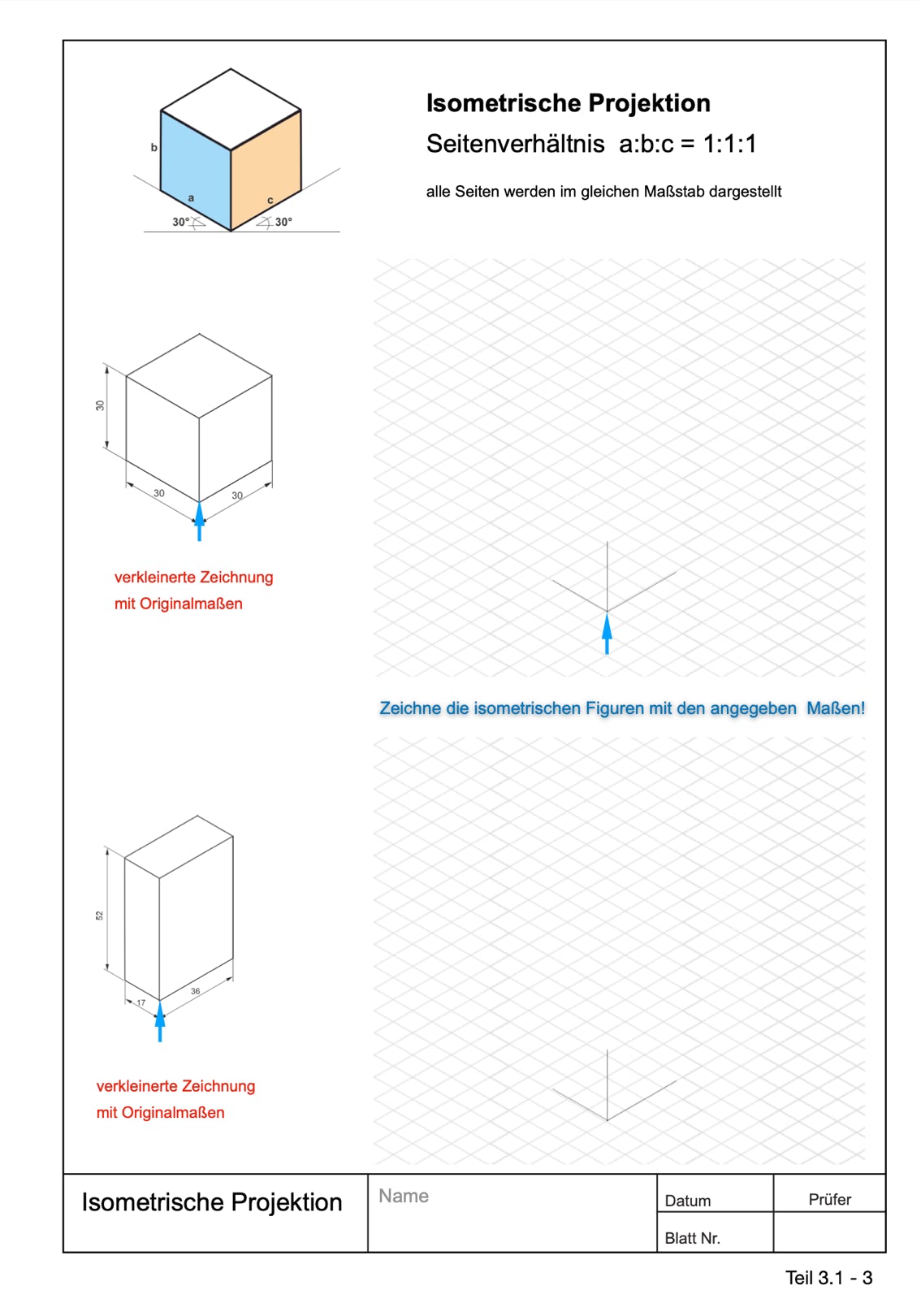

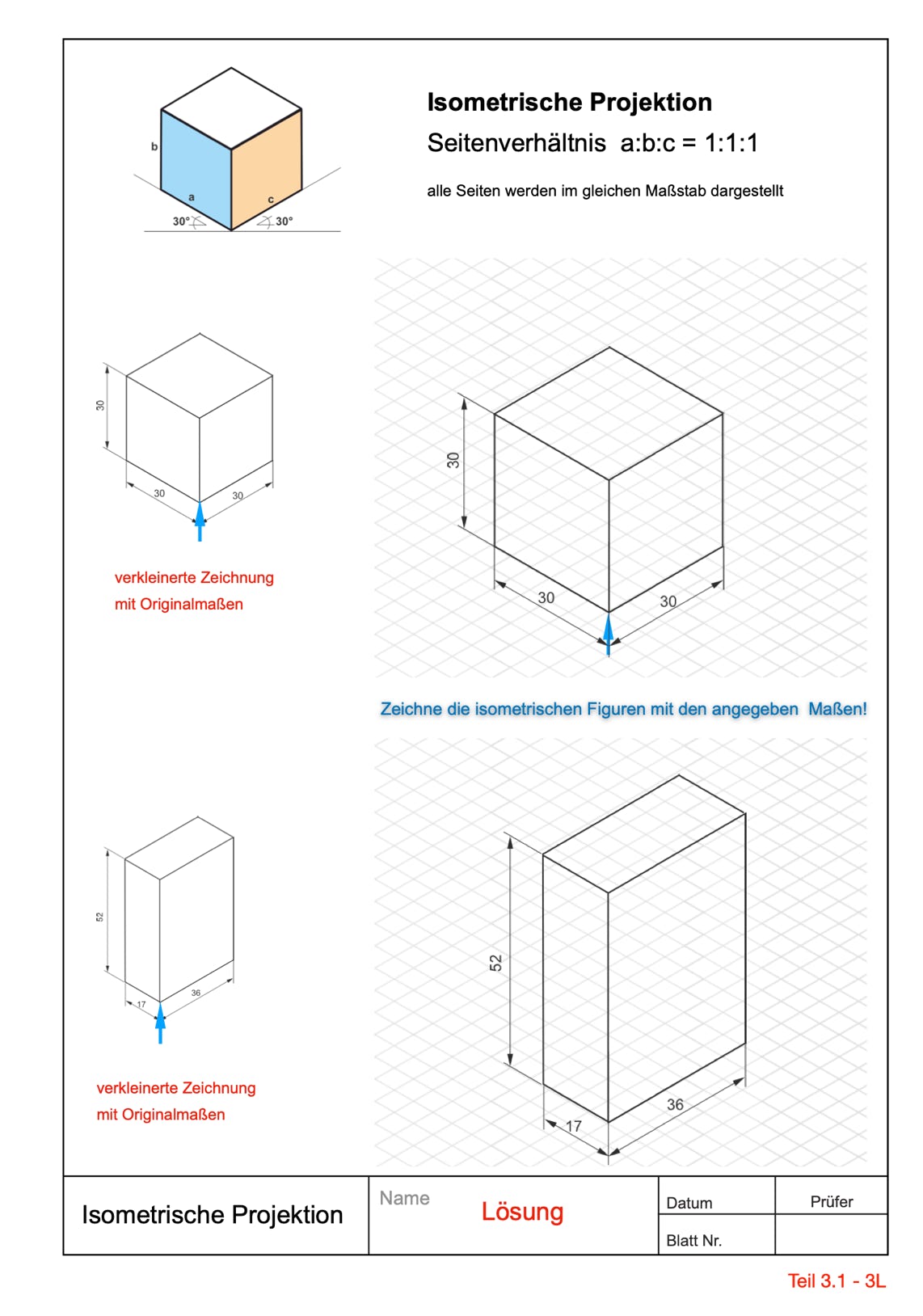

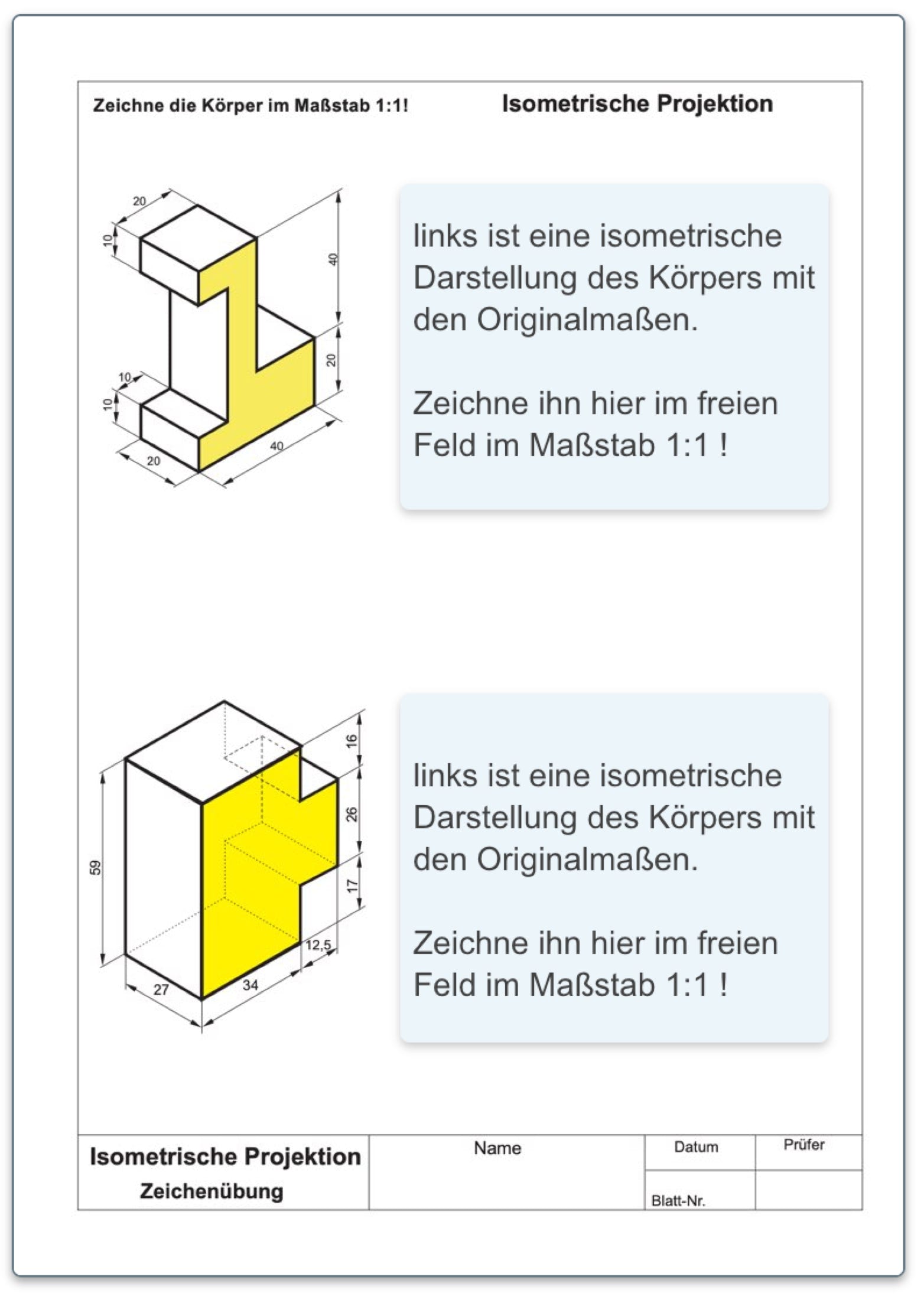

Arbeitsblatt Zeichenübung Isometrie

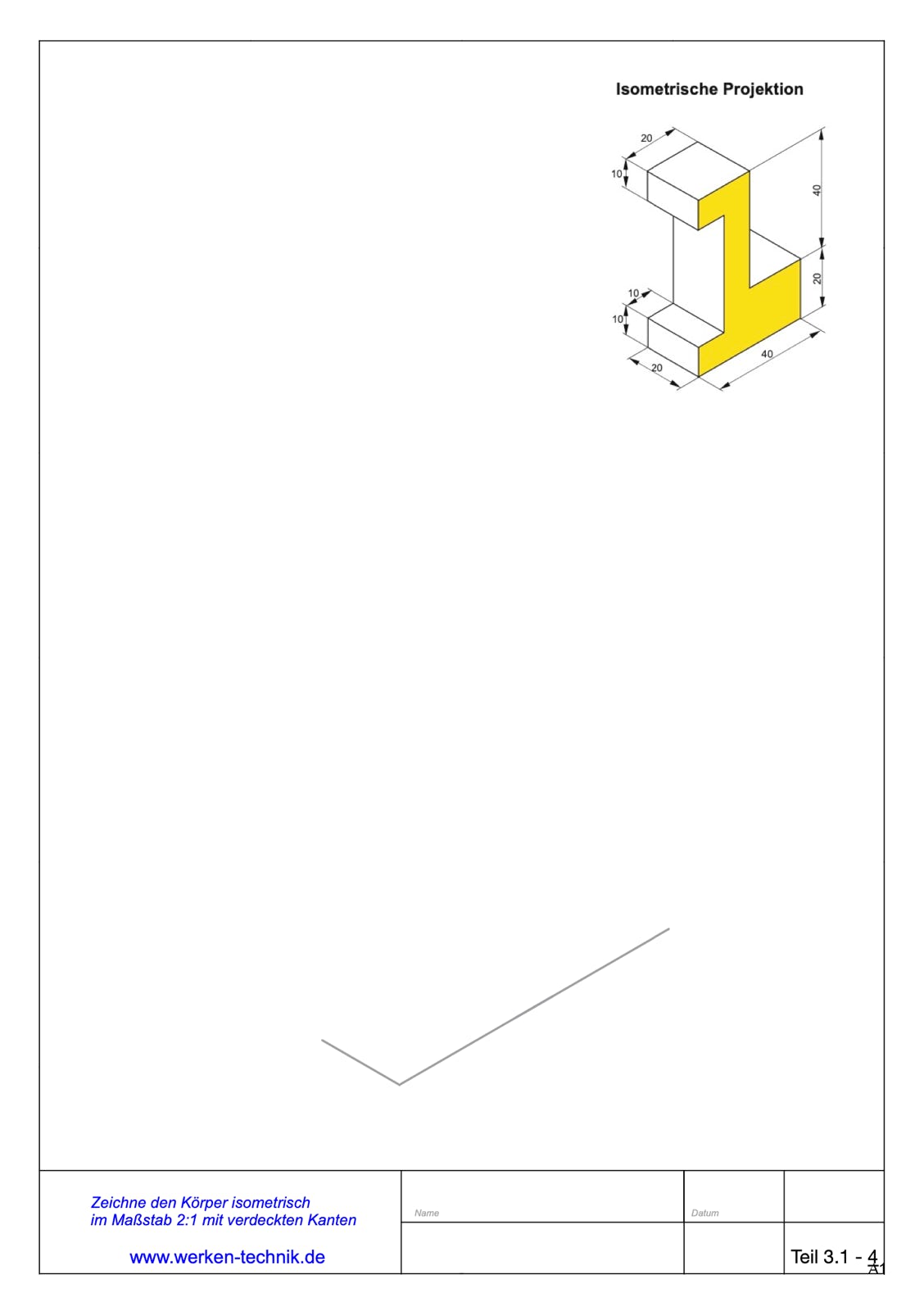

Zeichenübung

PDF        -Schullizenz erforderlich-

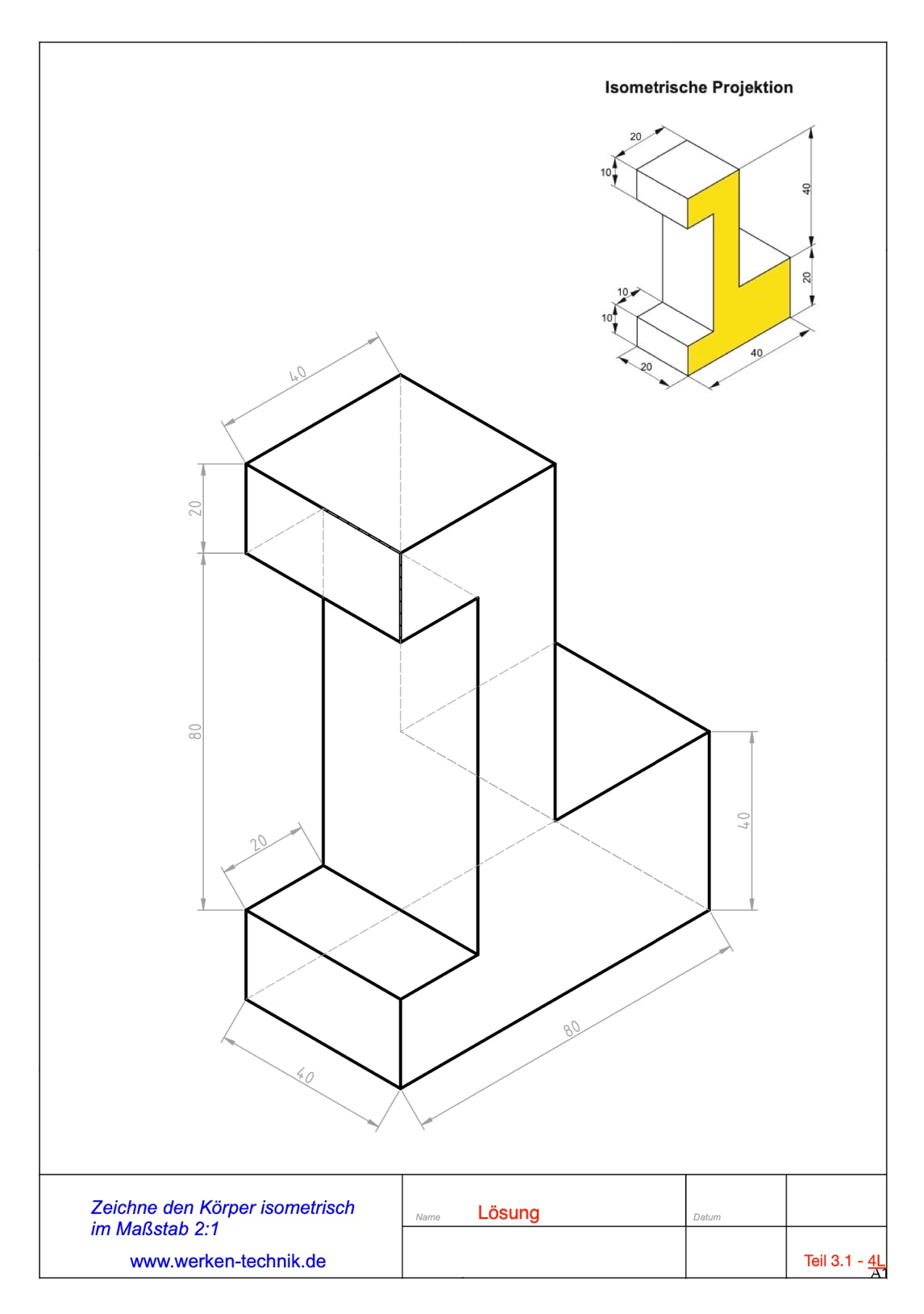

Zeichenübung

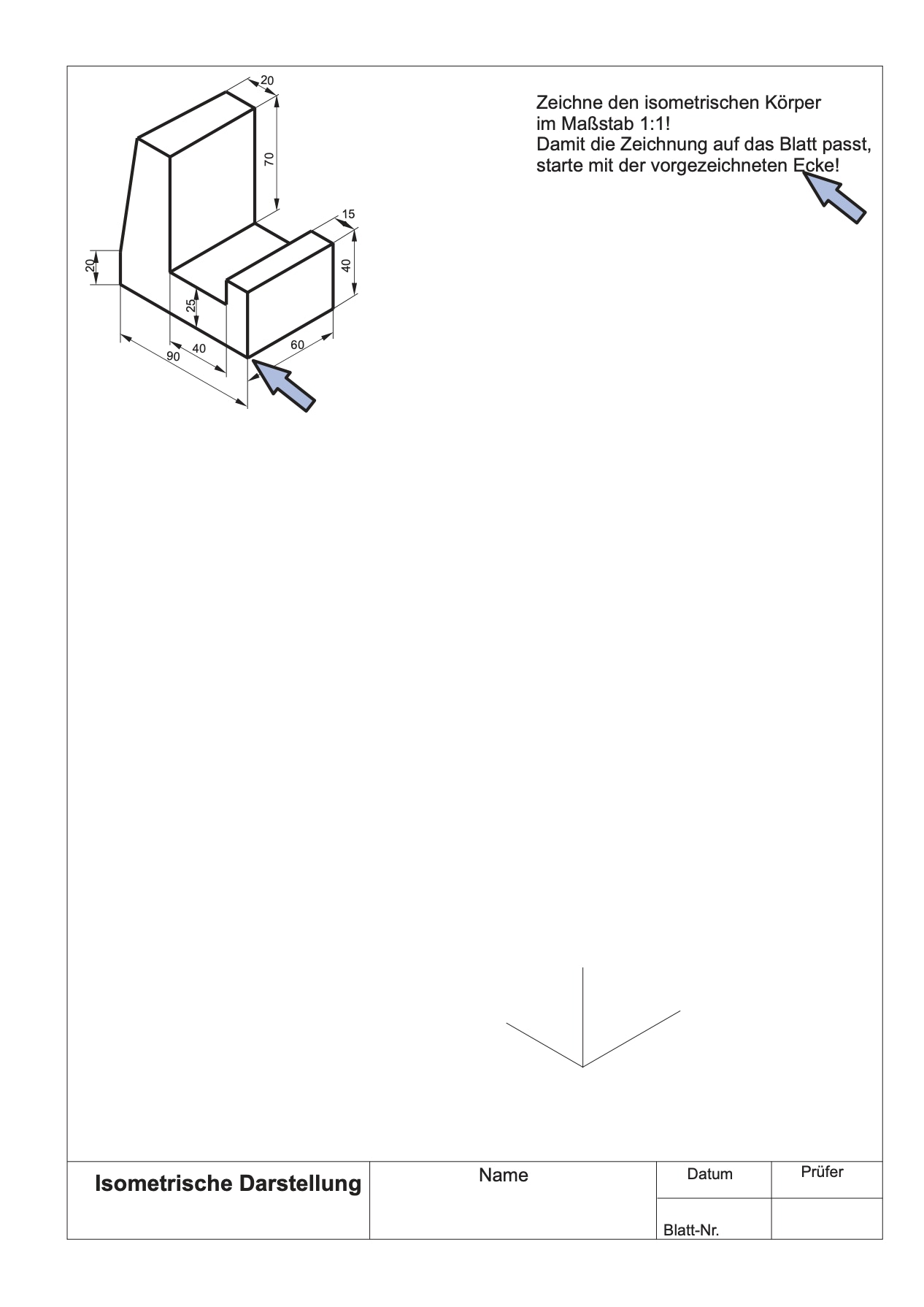

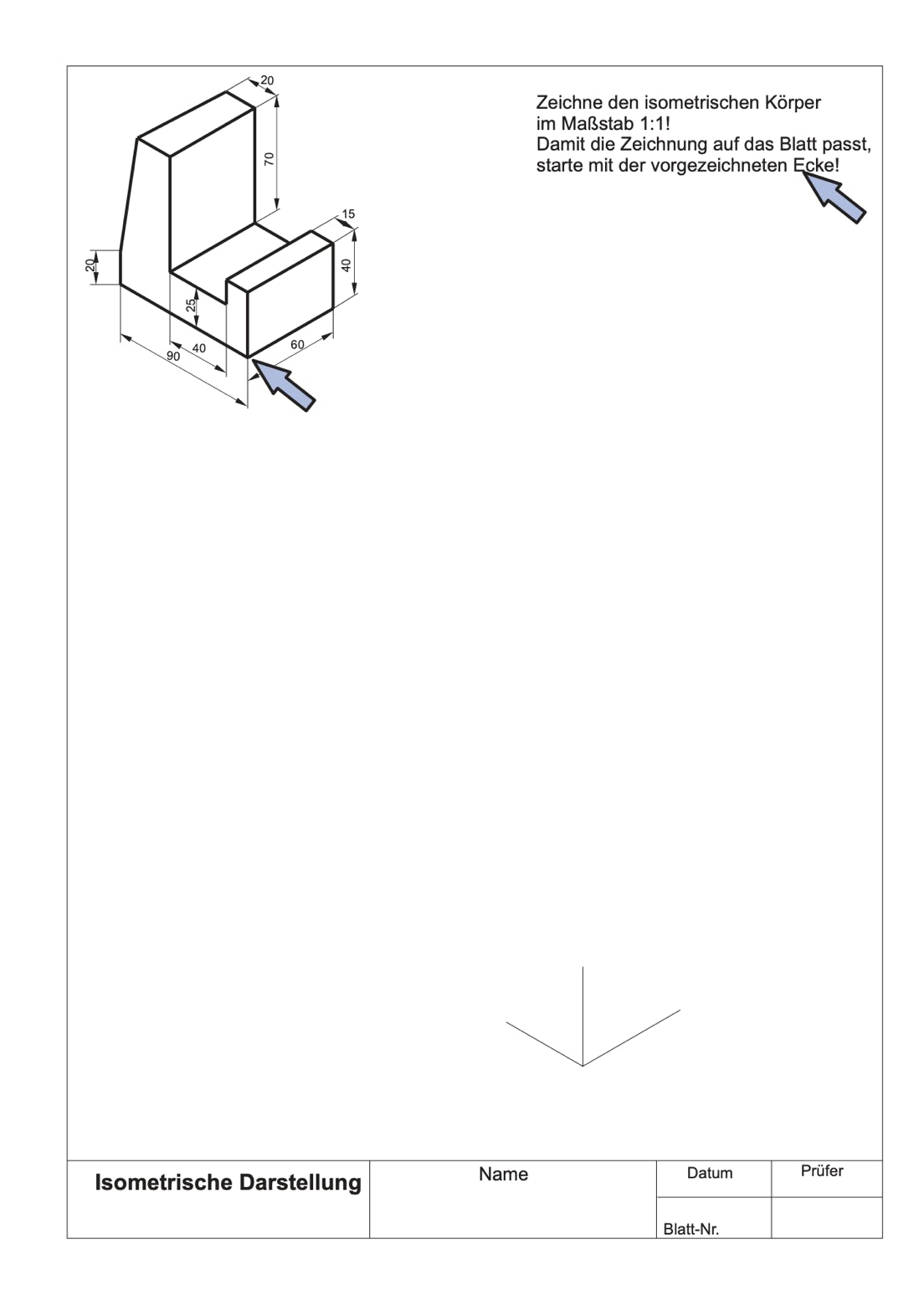

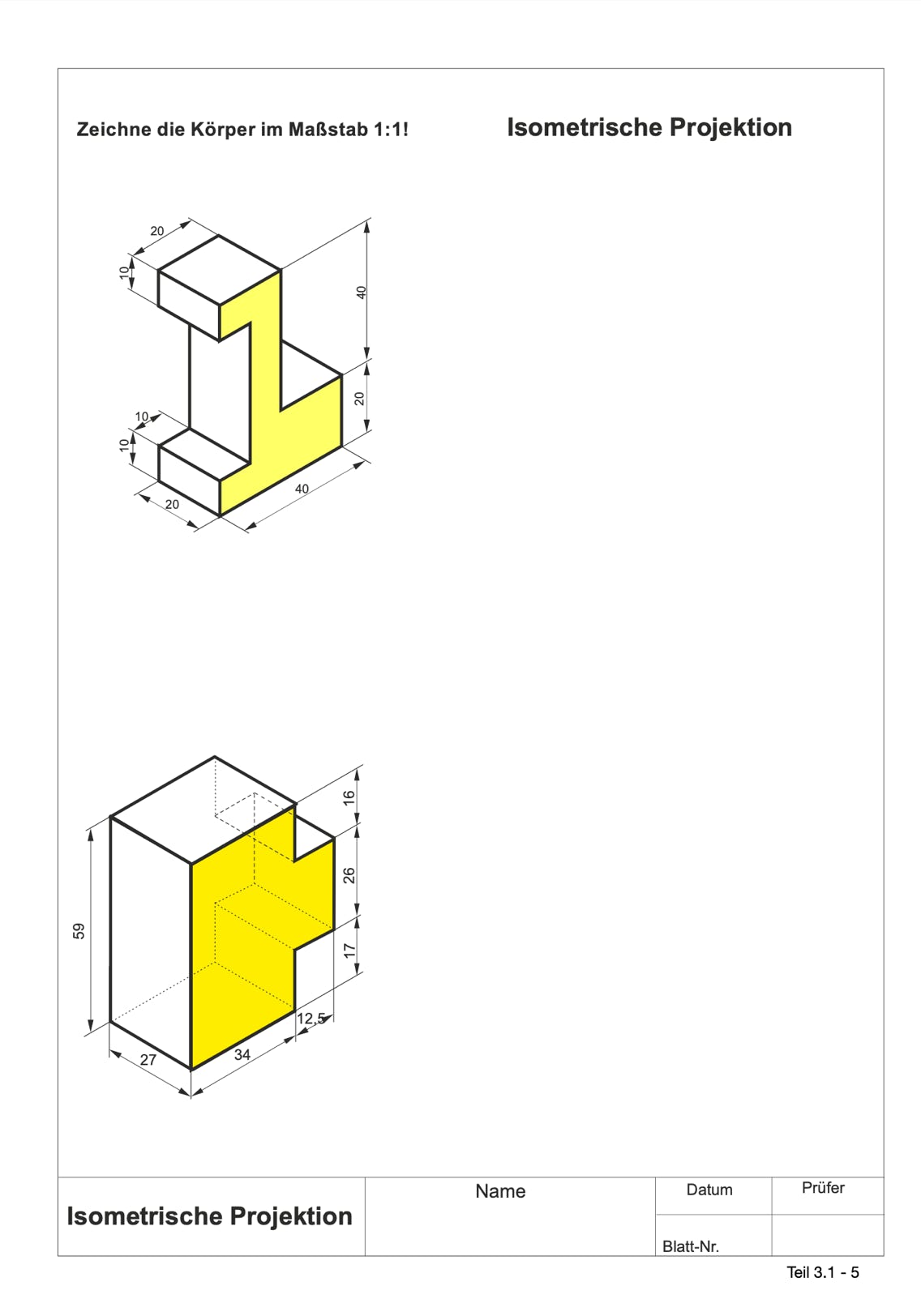

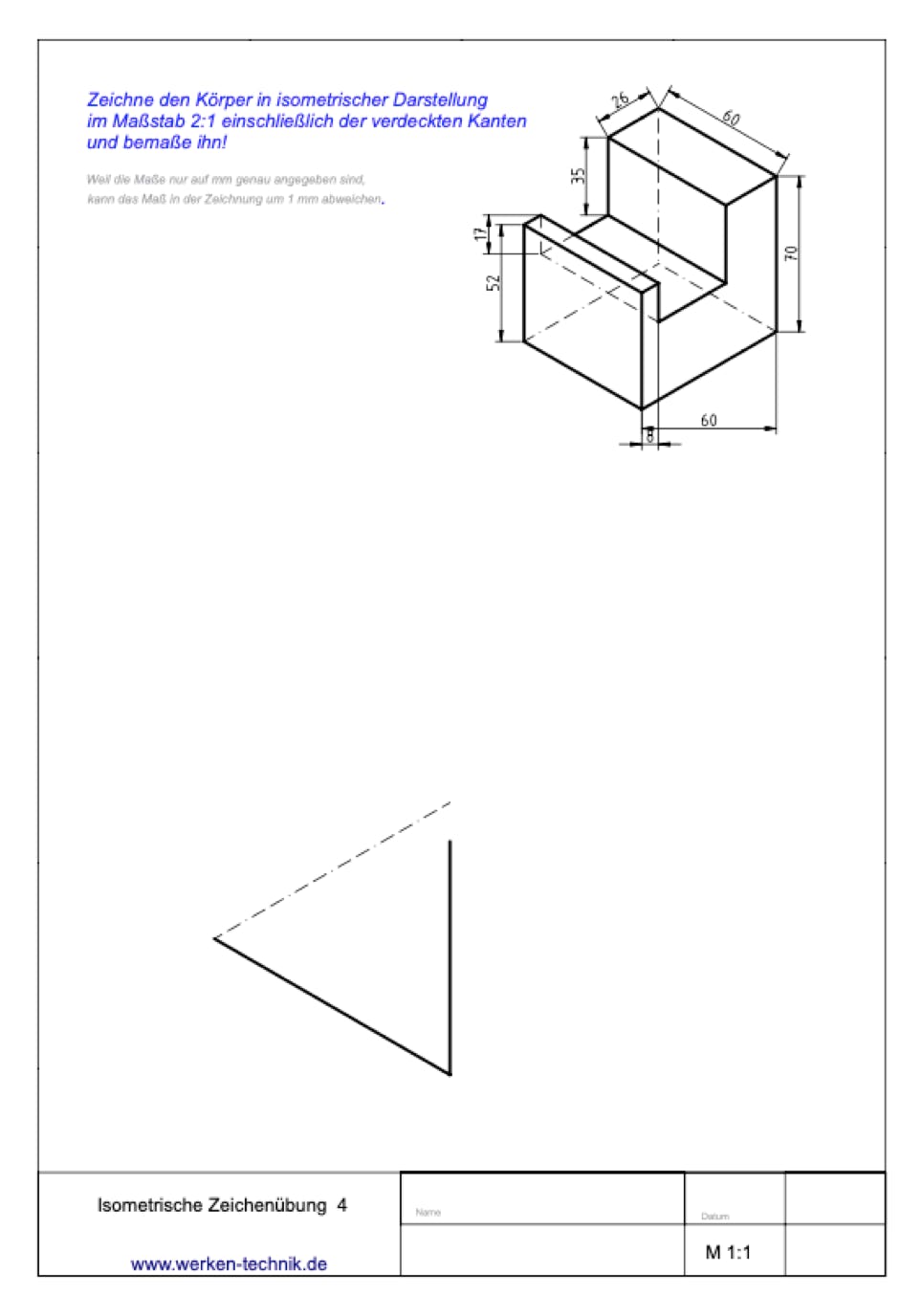

Arbeitsblatt Zeichenübung Isometrie

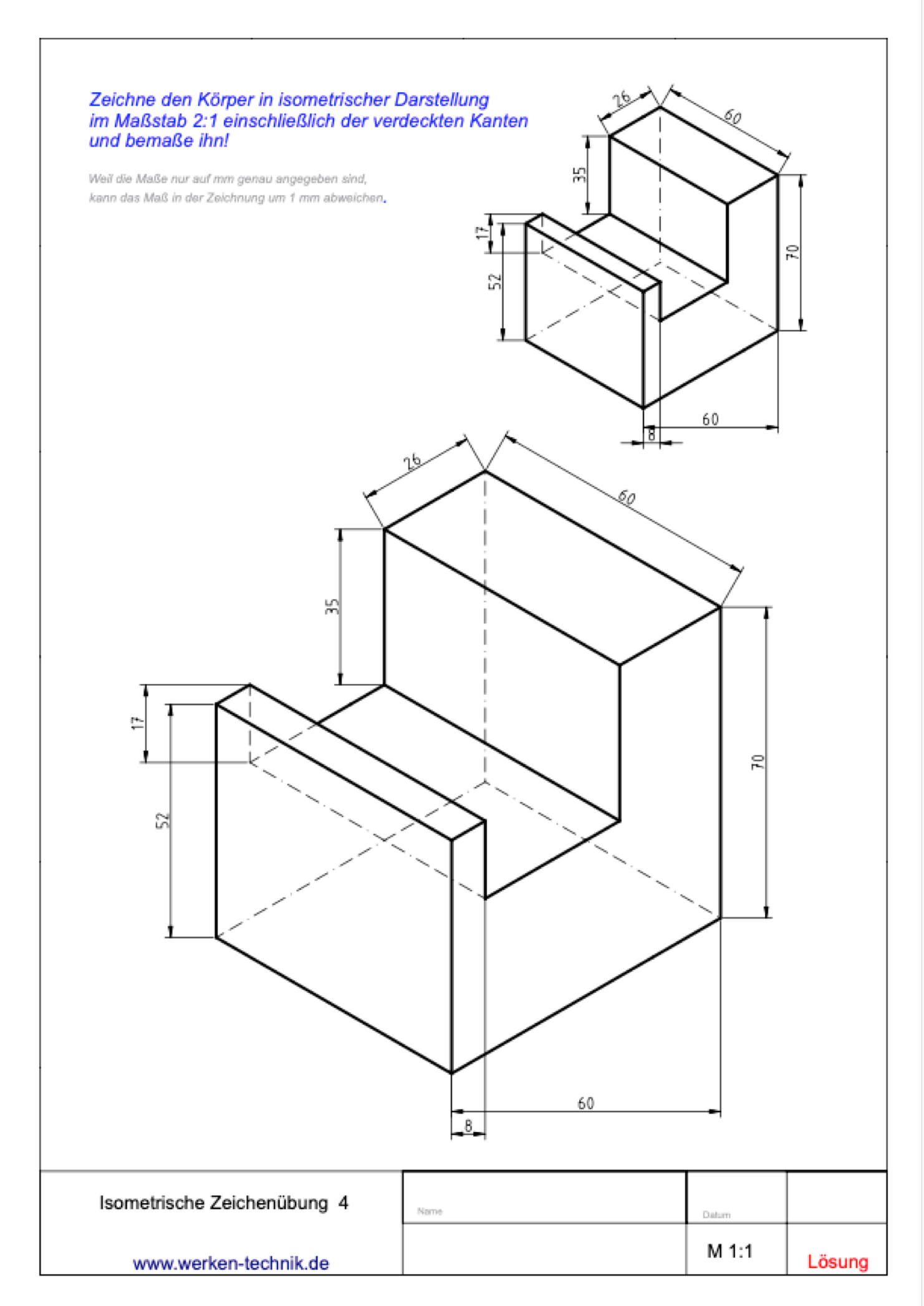

Zeichenübung

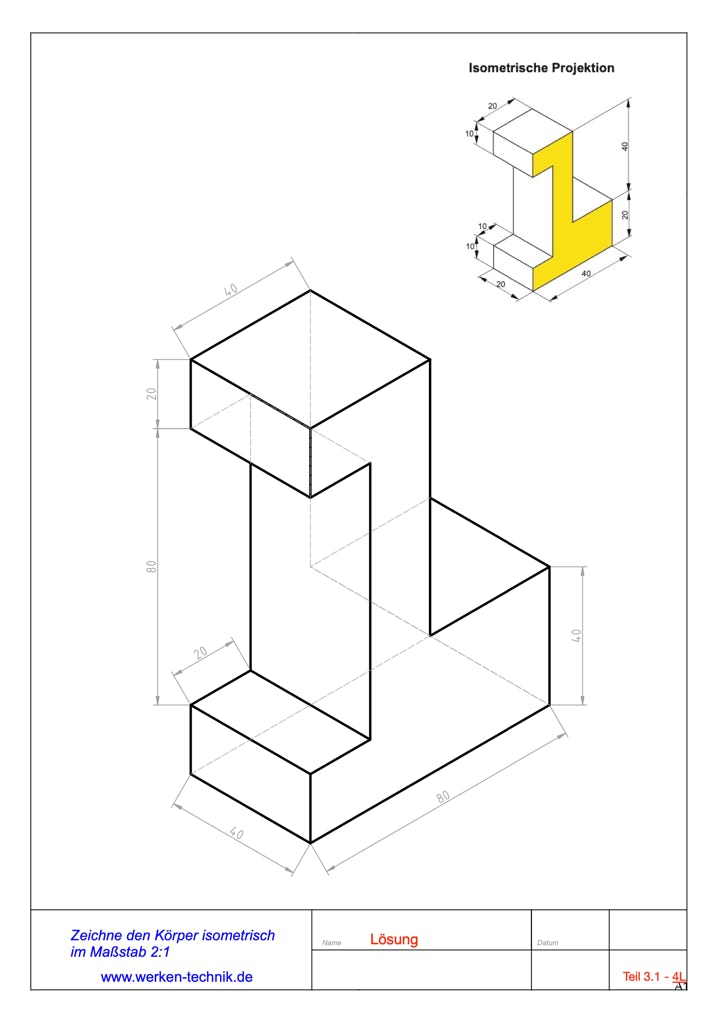

*** Zusatzaufgabe
