Zeichenblatt  - Körper zeichnen

Technische Zeichnungen sind die Grundlage für die Konstruktion und Fertigung von Produkten. Damit jeder die in einer technischen Zeichnung enthaltenen Informationen richtig und eindeutig verstehen kann, wurden bestimmte Grundregeln für die Erstellung solcher Zeichnungen festgelegt.

Diese Verständlichkeit beruht auf international anerkannten Regeln für die Darstellung von Objekten, den so genannten Normen:

Es werden Ansichten, Schnitte und Einzelansichten verwendet, die durch Linien in einem bestimmten Maßstab dargestellt werden.
Sie sind mit Maßen, Passungen, Toleranzen, Oberflächen- und Werkstoffangaben sowie Fertigungsvorschriften versehen.

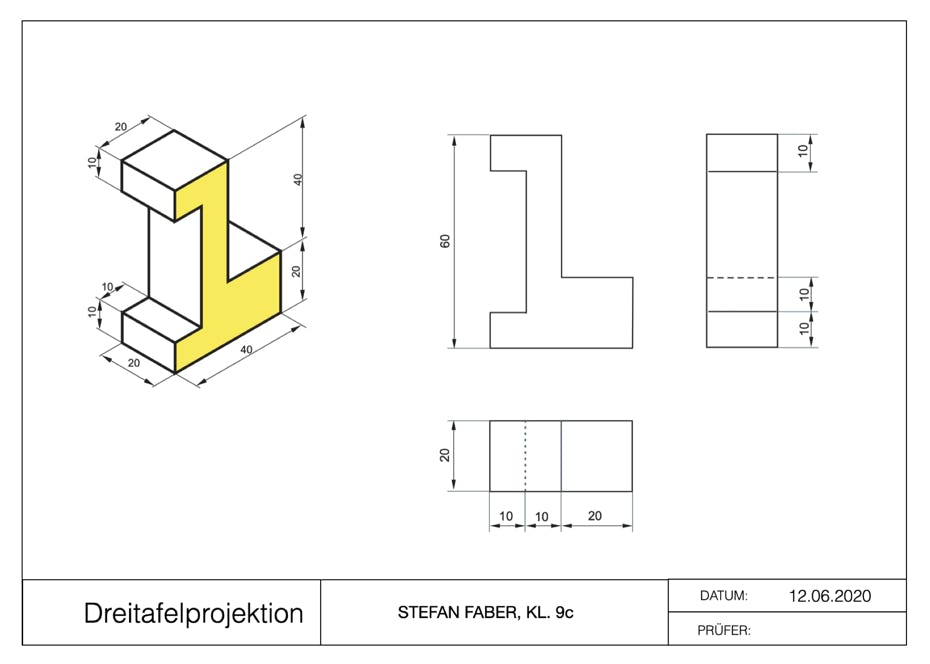

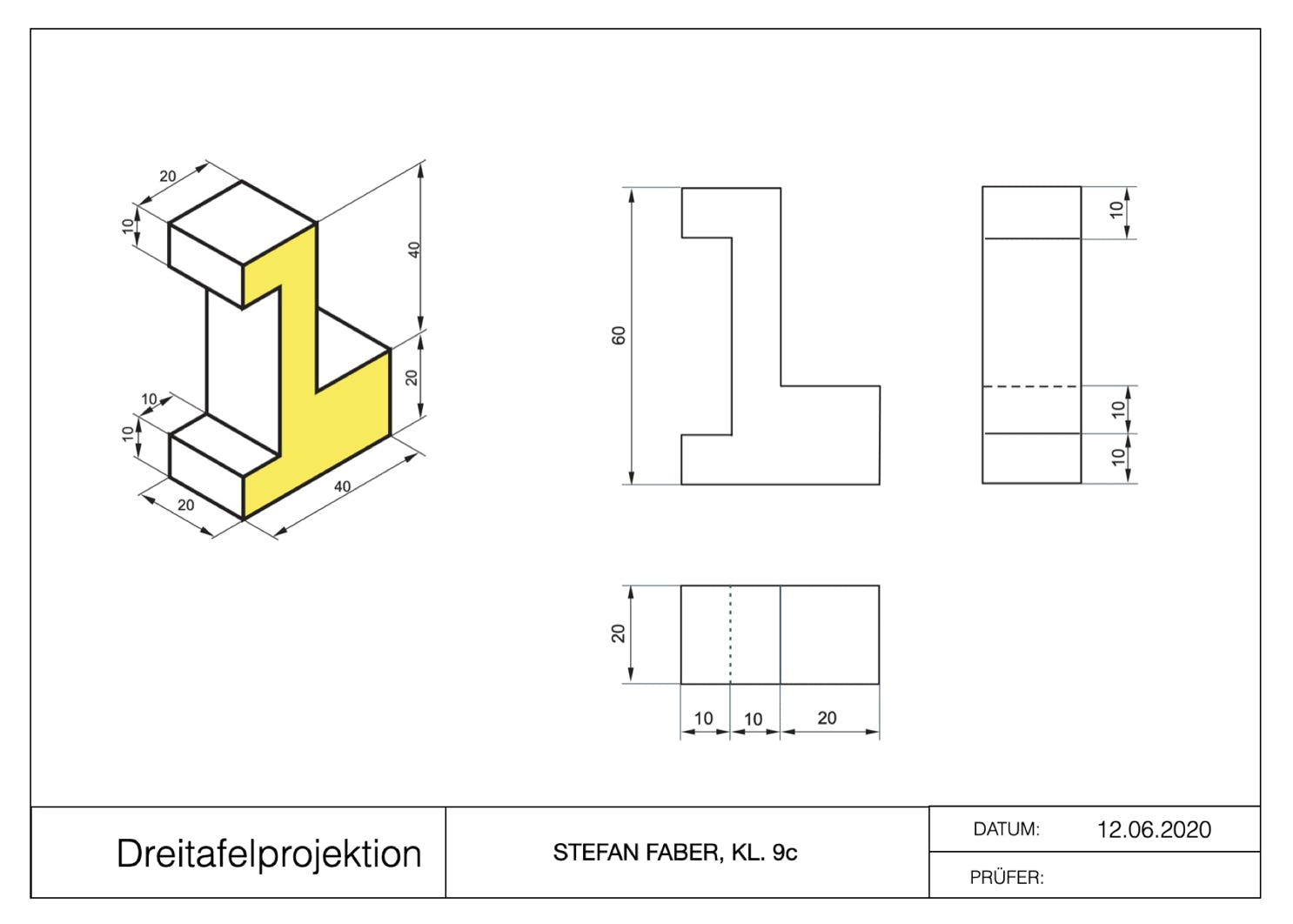

Eine Zeichnung besteht aus einem Zeichenblatt, das einen Zeichenbereich und ein Schriftfeld aufweist.

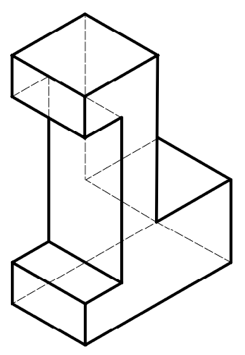

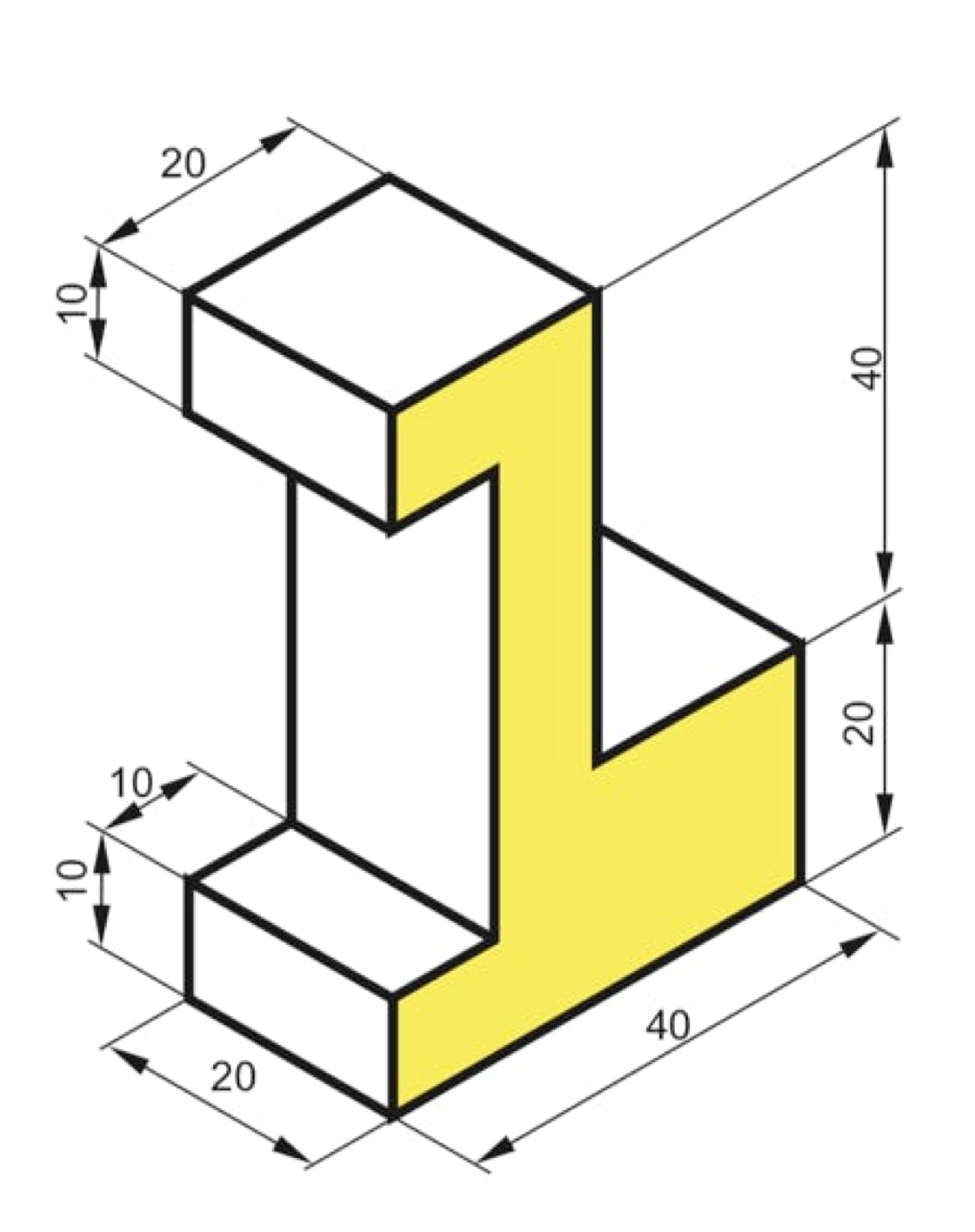

Wenn man einen Körper aus verschiedenen Blickwinkeln betrachtet, sieht er jeweils anders aus!

Wie kann man ihn so zeichnen, dass eine fremde Person ihn genau herstellen kann?

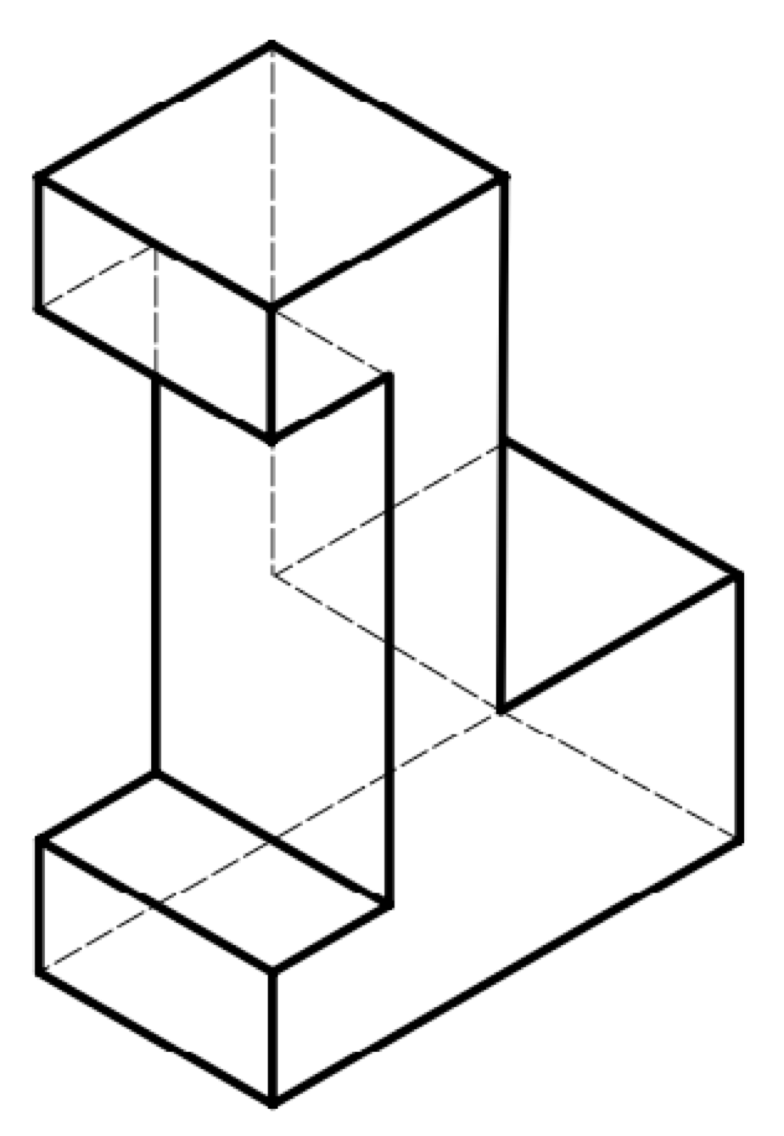

Körper (Objekte) werden nicht mit Schattierungen, Farben und Oberflächenstrukturen dargestellt, sondern nur mit ihren Flächen, Kanten und Ecken.

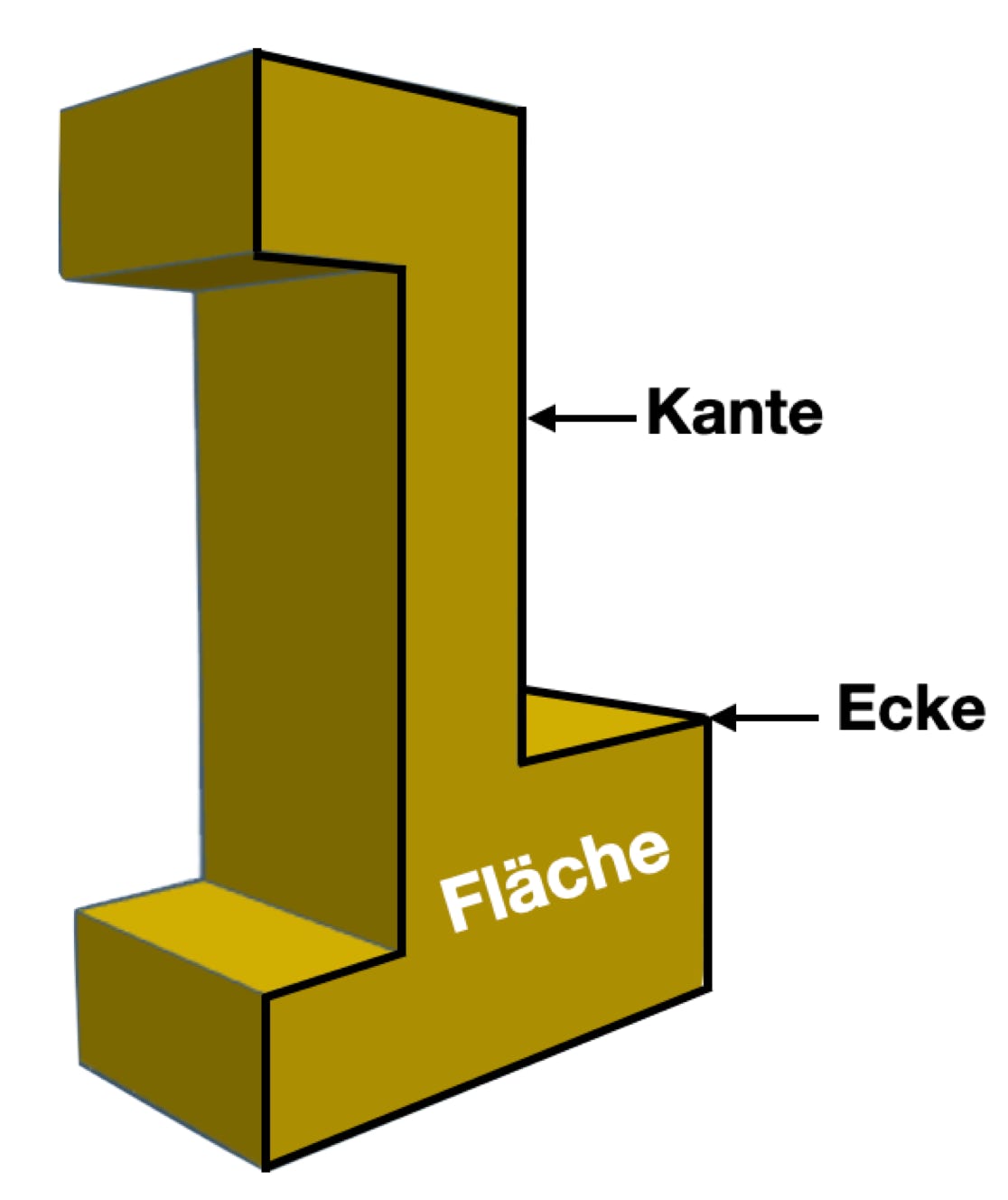

Zwei sich schneidende Flächen bilden eine Kante,

drei sich in einem Punkt schneidende Kanten bilden eine Ecke.

Damit eine technische Zeichnung übersichtlich ist, gibt es Vorschriften zum Zeichnen der Linien:
