Bemaßung             Kettenmaße vermeiden!

TZ-NORMEN
START
3D
ANSICHTEN
3-TAFEL
SCHULLIZENZ
Maßlinie falsch angeordnet
-
-
•  die Maßlinien werden 10 mm von der Körperkante
   entfernt gezeichnet.
-

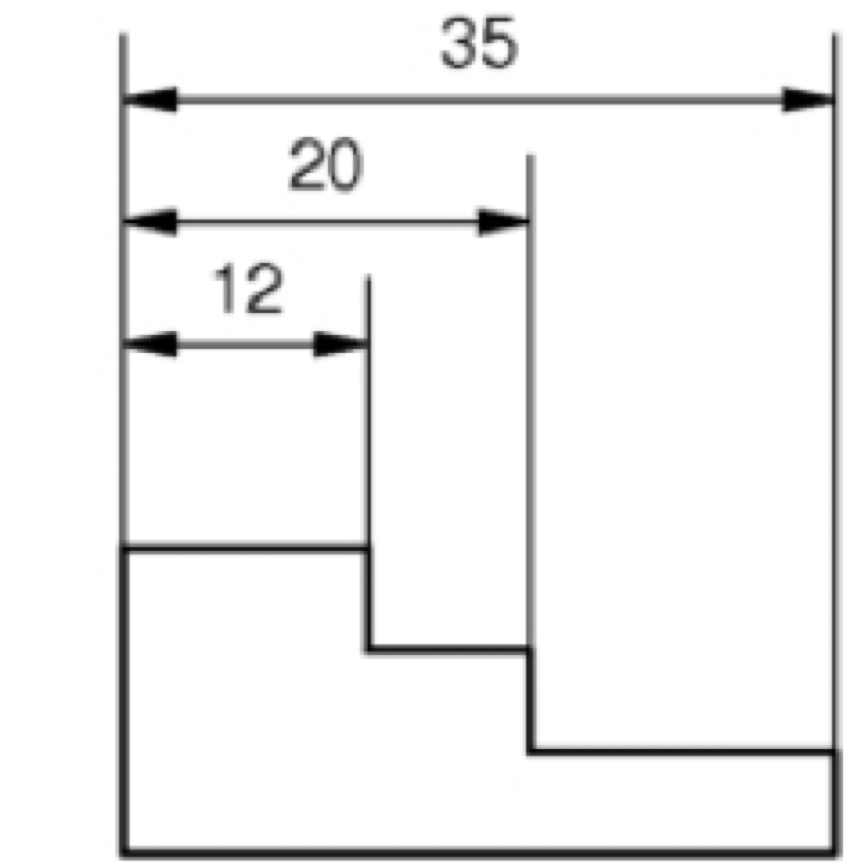

Kettenmaß vermeiden!
-
Bemaßung ohne Maßkette
Kettenmaße vermeiden!
Höchstens 2 Maße sollten sich aneinander reihen!

Sonst kann es zu einer Summierung von Messfehlern
und Toleranzen kommen.

Also: Das 3. Maß an anderer Stelle eintragen!
>> hier wendest Du die Bemaßungsregeln in der ersten Zeichnung an!
