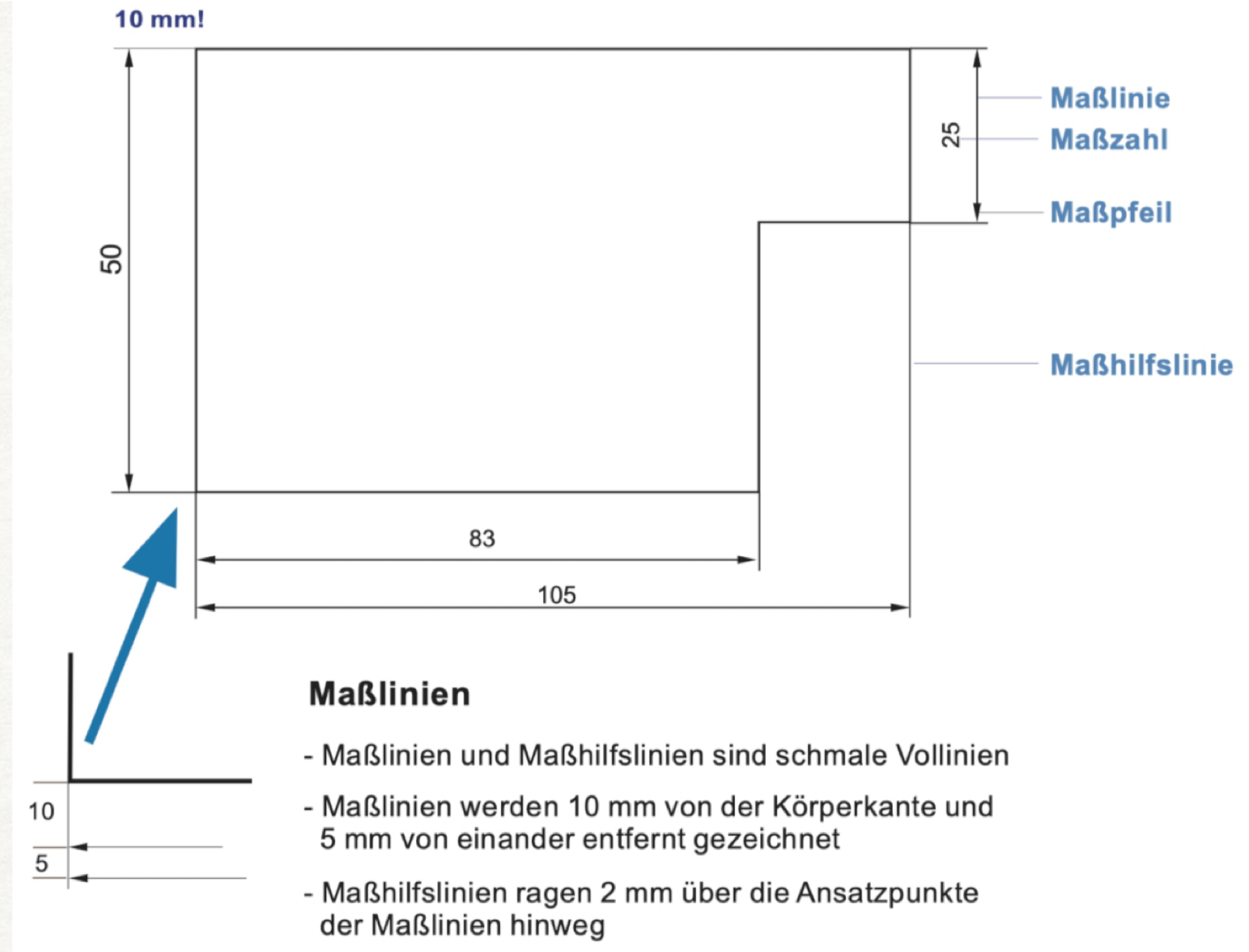

Regeln für die Bemaßung:
- alle Maße werden in mm angegeben
- die Maße geben die Größe des fertigen Werkstückes an
- alle Maße müssen entweder von unten oder von rechts lesbar sein
- die Maße werden oberhalb der Maßlinie eingetragen

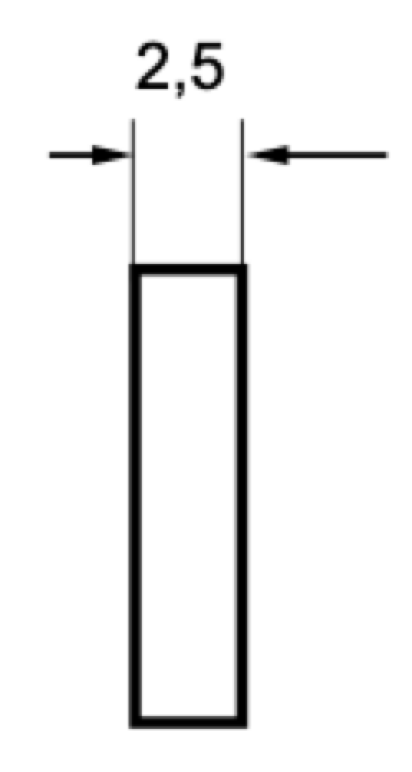

Ist der Abstand zwischen den Maßhilfslinien sehr klein, werden die Maßpfeile von außen angesetzt. Die Maßzahl steht hier mittig zwischen den Maßhilfslinien; bei sehr kleinen Abständen auch außerhalb.
Damit die Bemaßung übersichtlich bleibt, werden nur die erforderlichen Maße eingetragen!

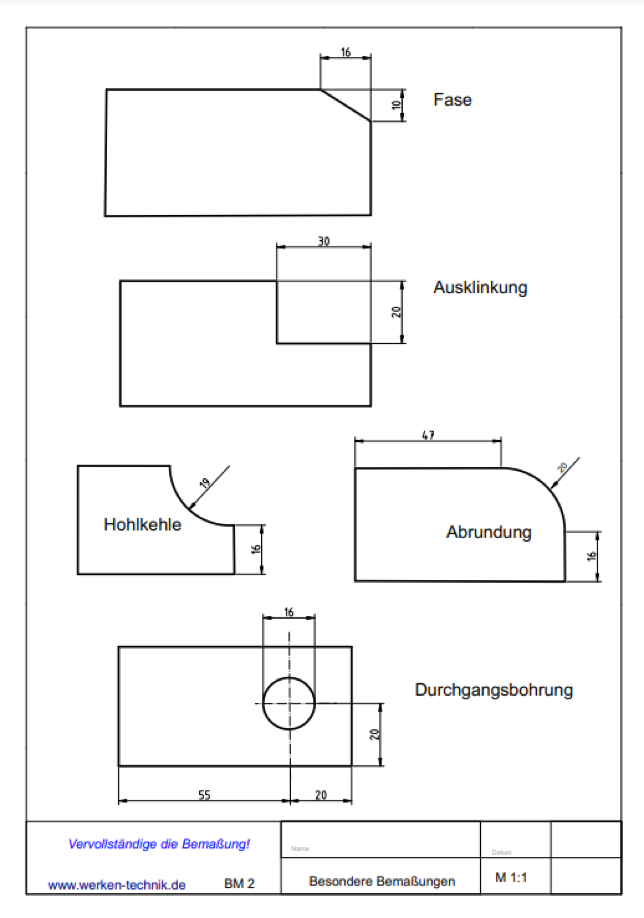

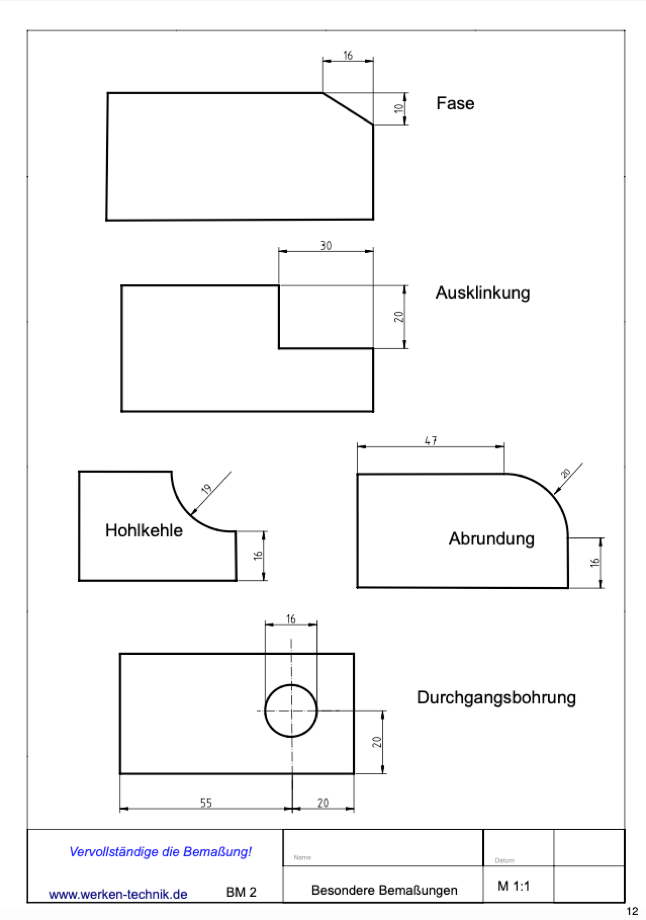

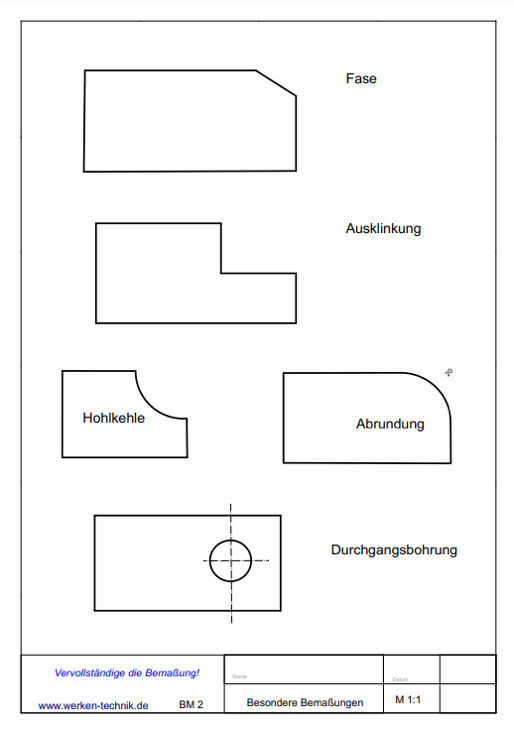

Bemaßung von Werkstücken Sonderfälle
Infoseiten:
Inhalt der Webseite
LearningApps
Fenster schließen
Übungsblatt bearbeiten

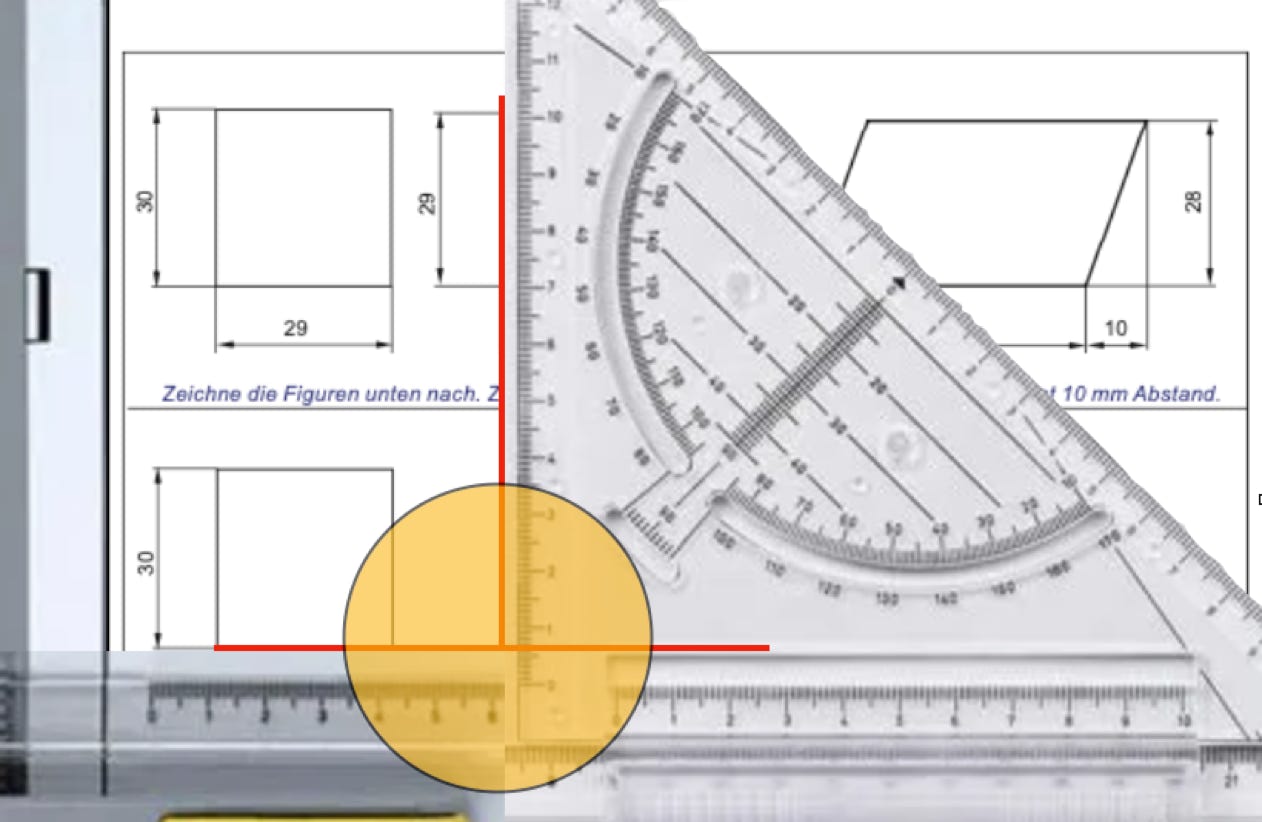

Zeichne zuerst den
linken unteren Punkt der Figur ein!
Benutze dafür das Anschlaglineal mit dem
rechtwinkligen Aufsatz!
Zeichne zuerst den
linken unteren Punkt der Figur ein!

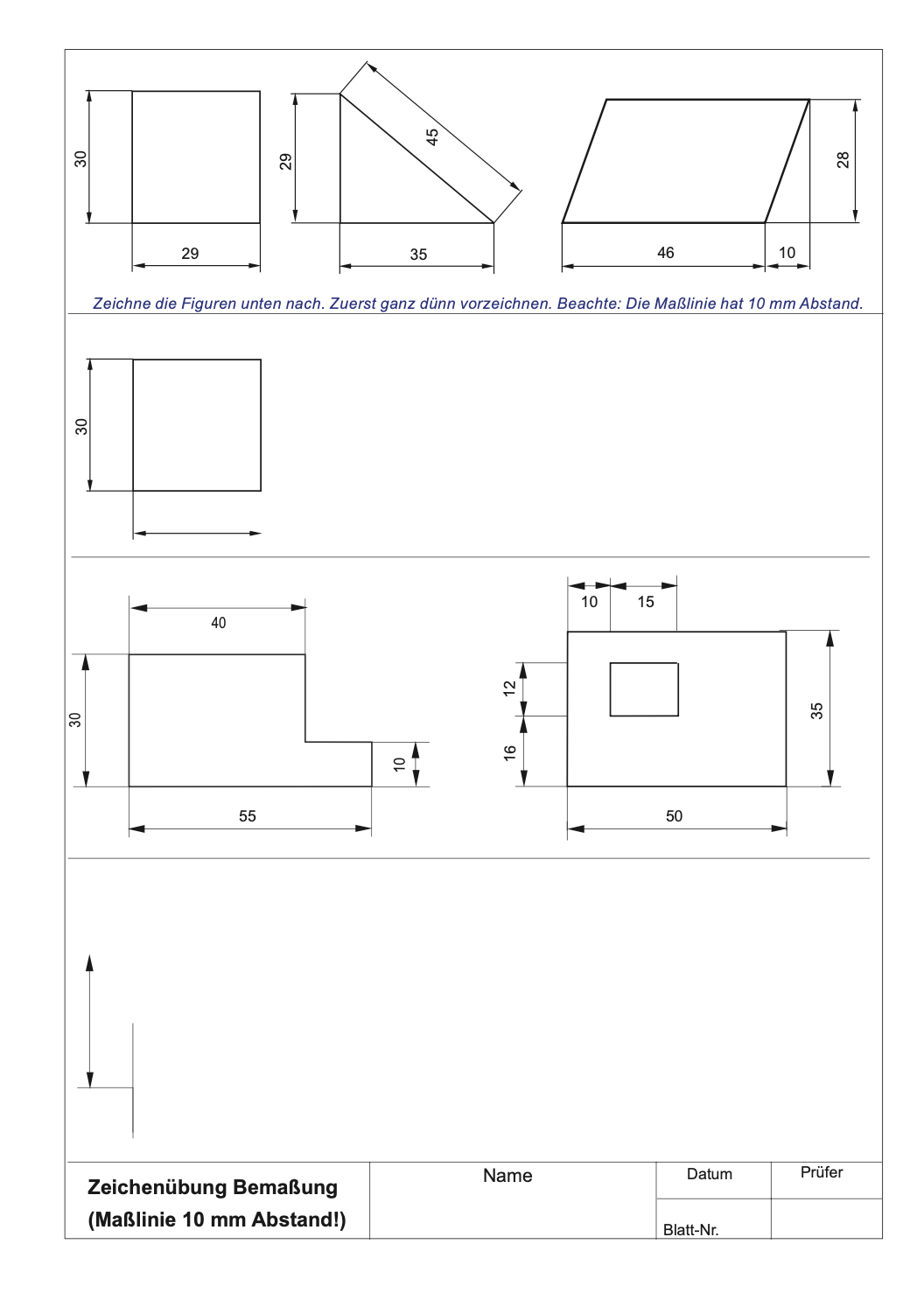

Spanne das Arbeitsblatt in der Zeichenplatte ein!

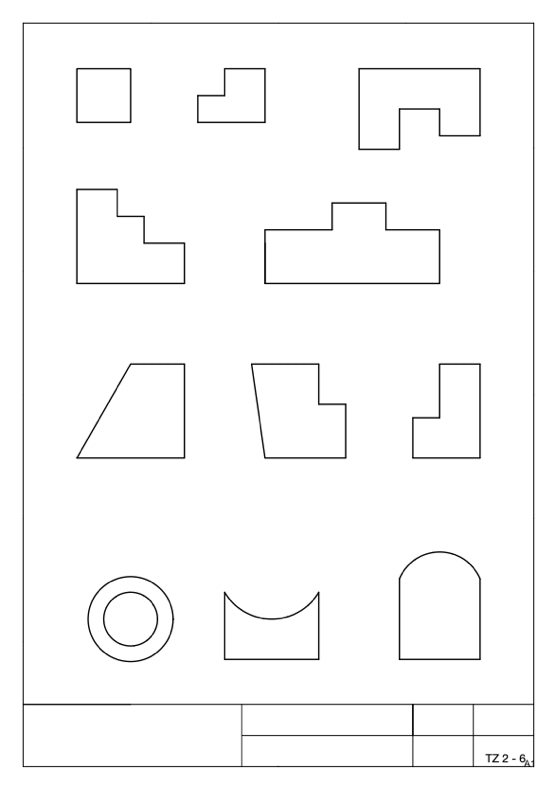

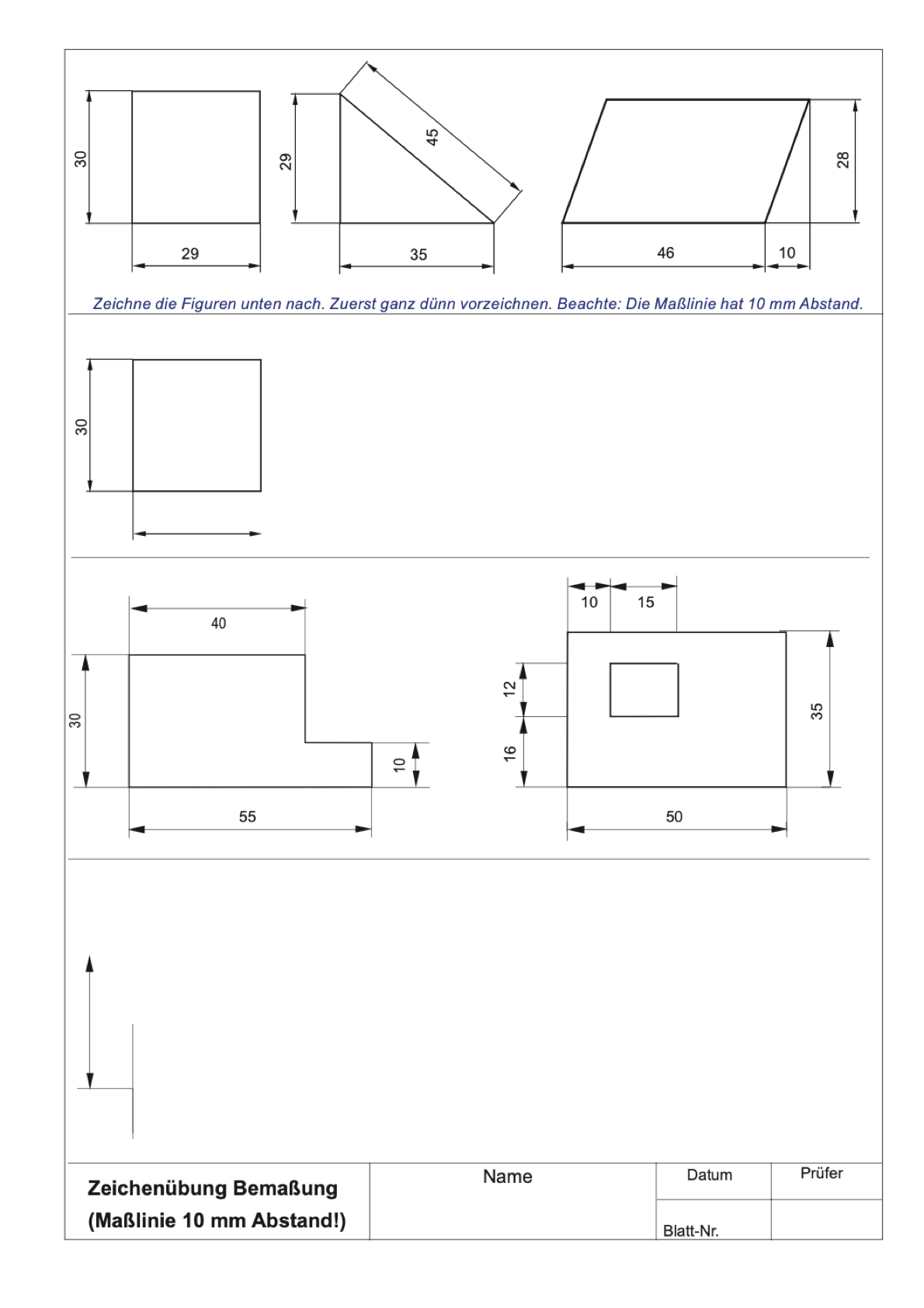

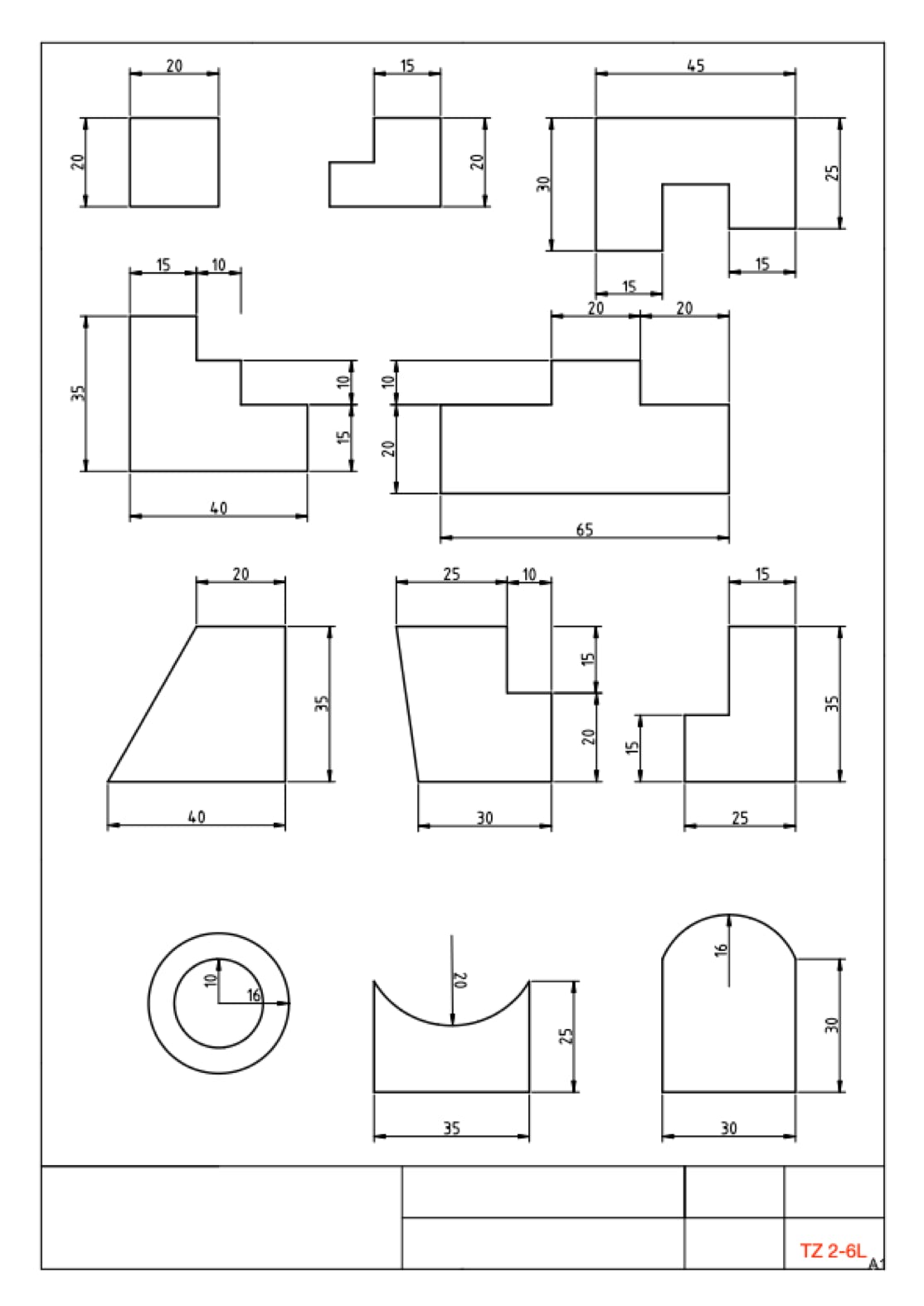

Zeichne die Figuren unterhalb der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Beachte die Linienstärke!

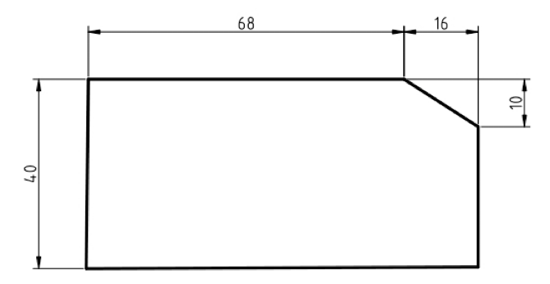

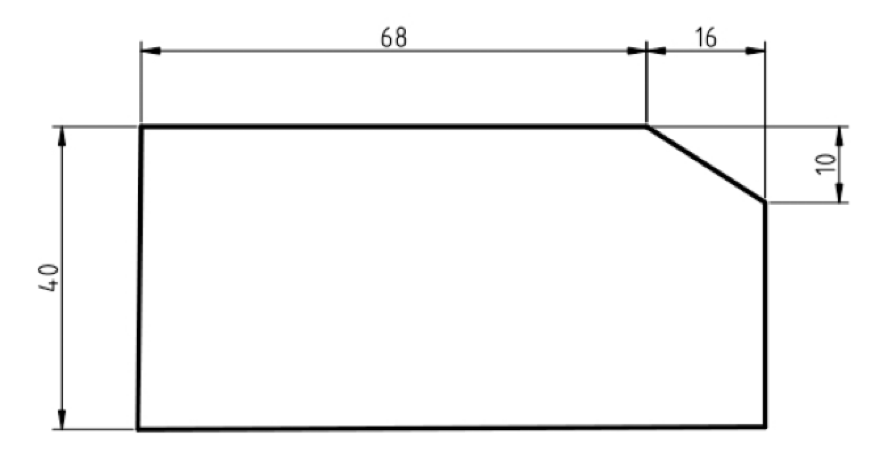

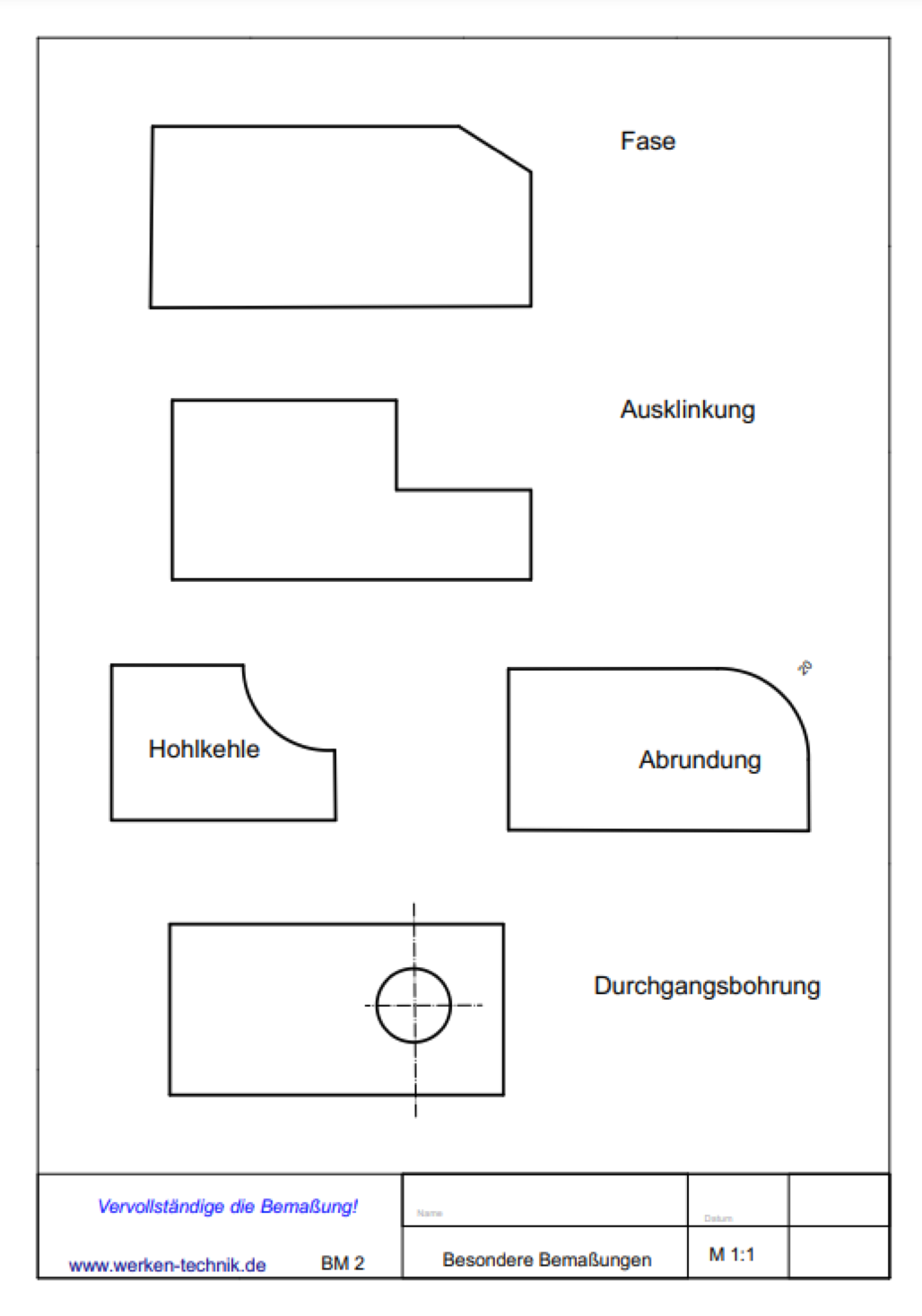

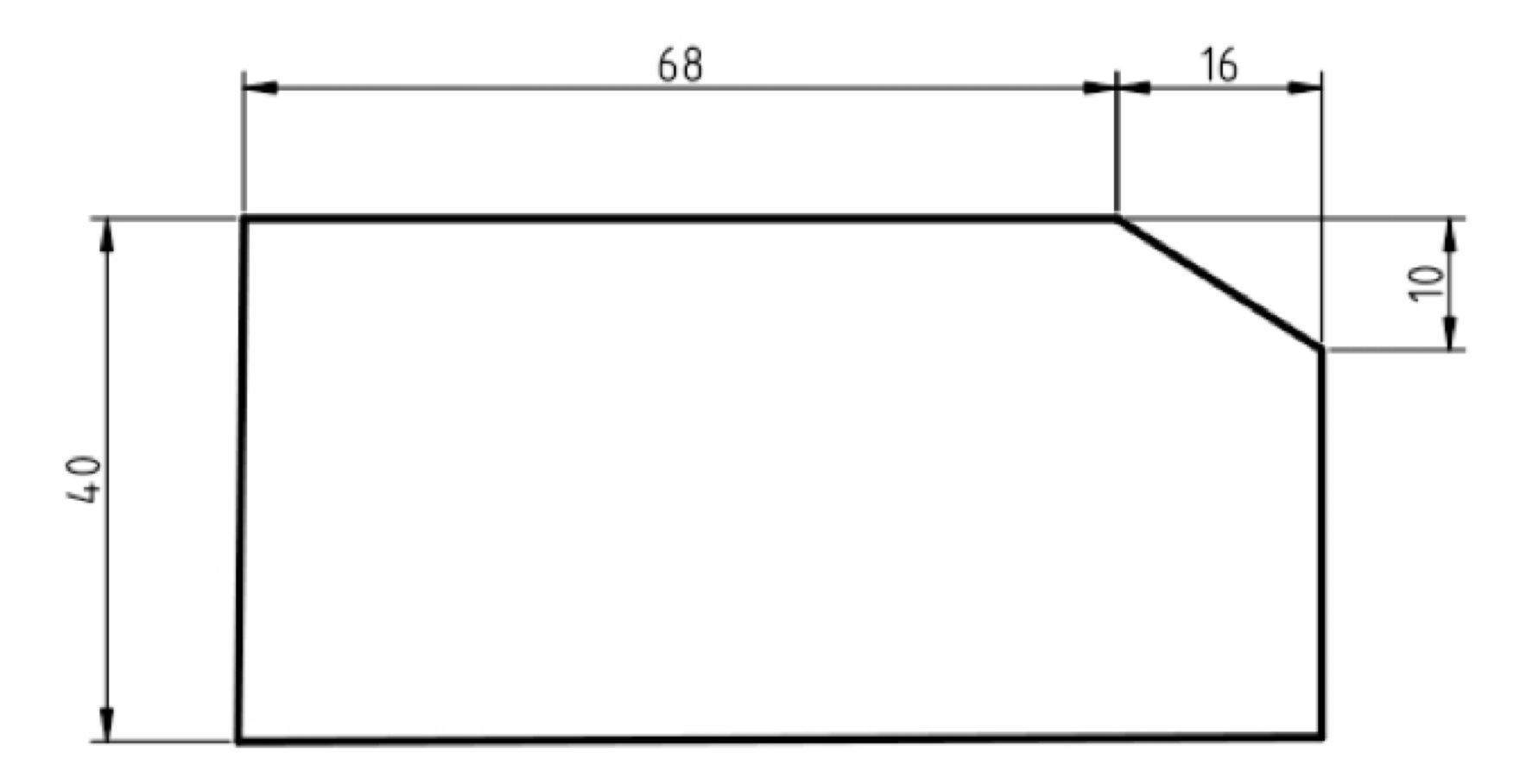

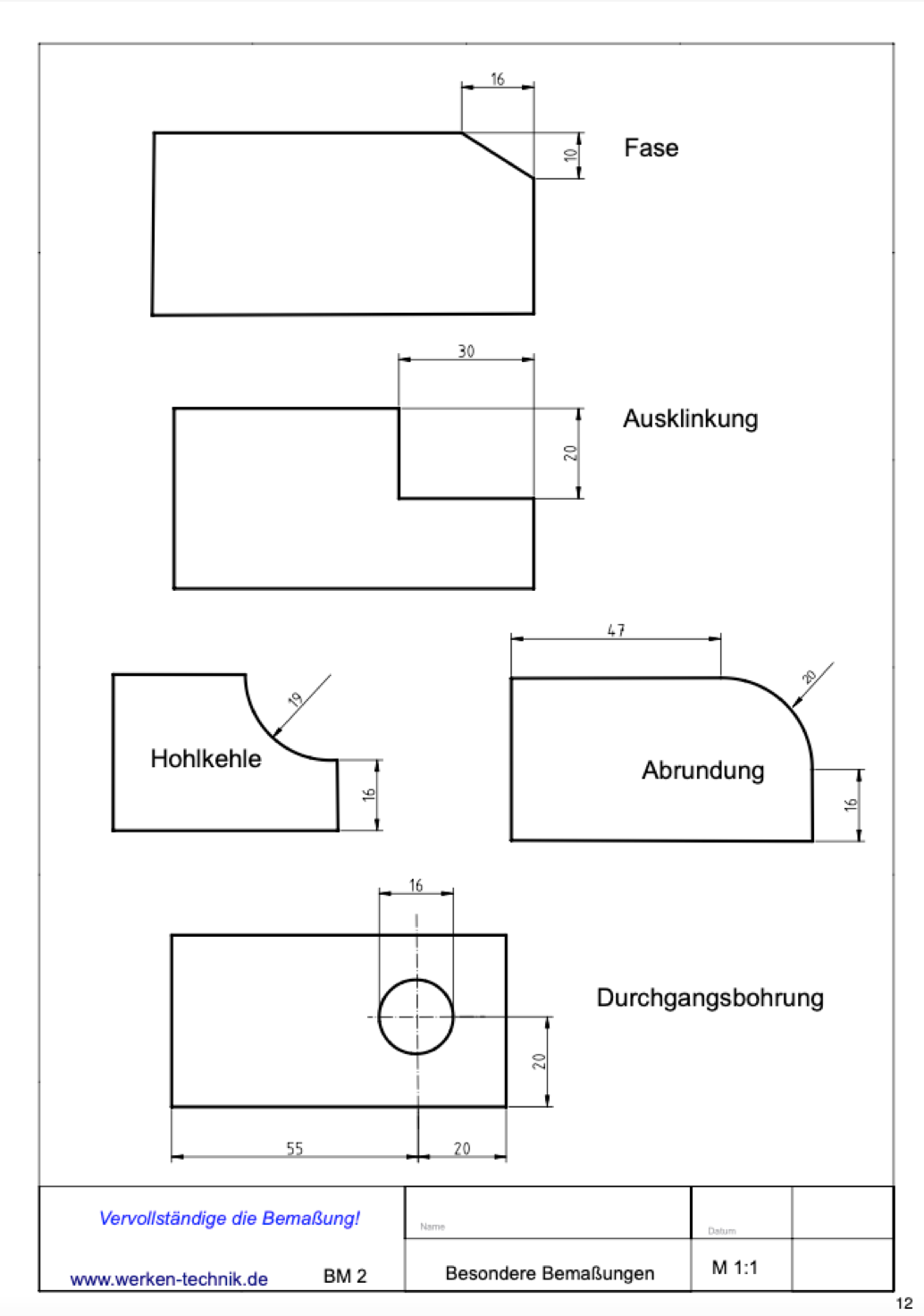

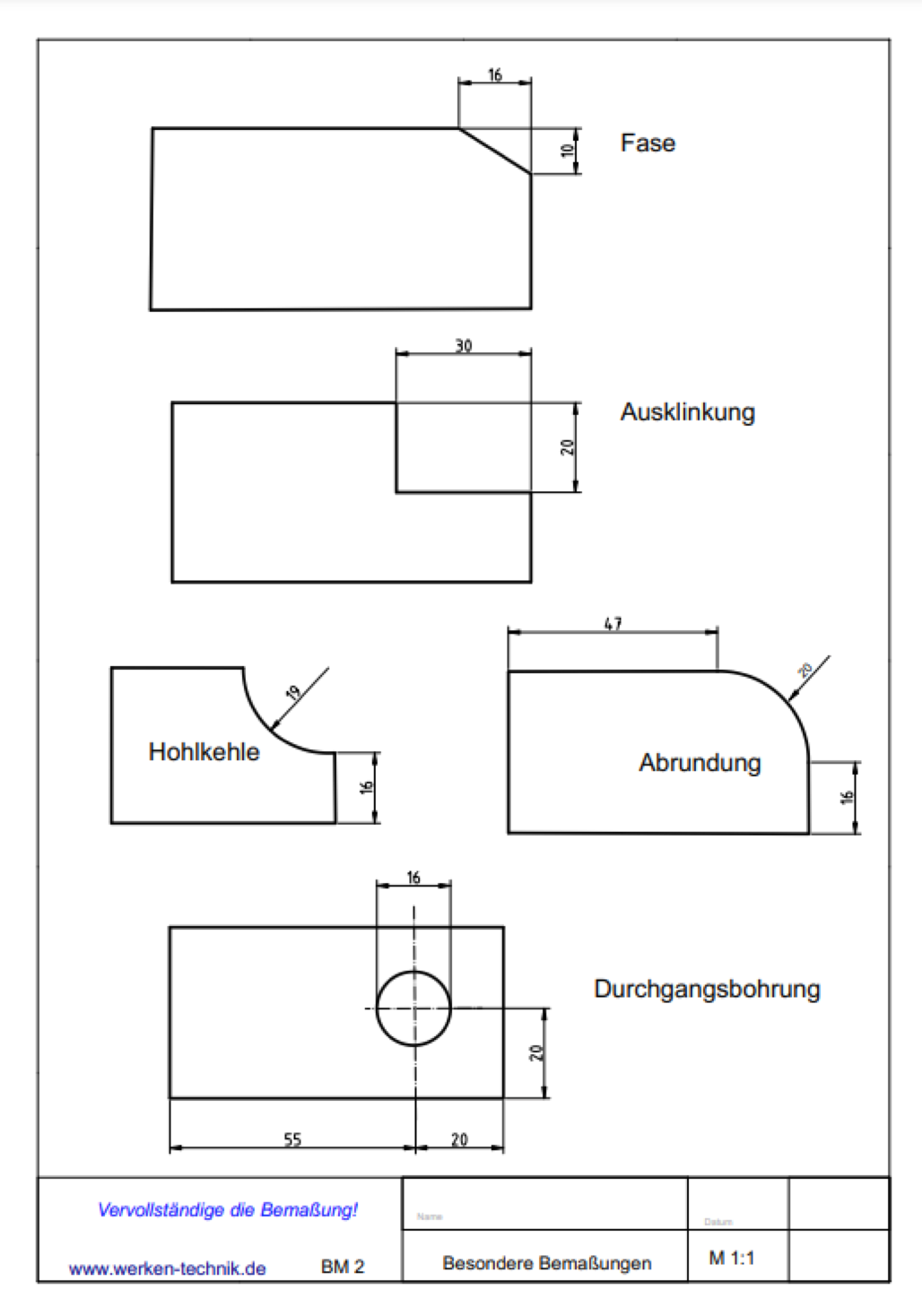

Fase

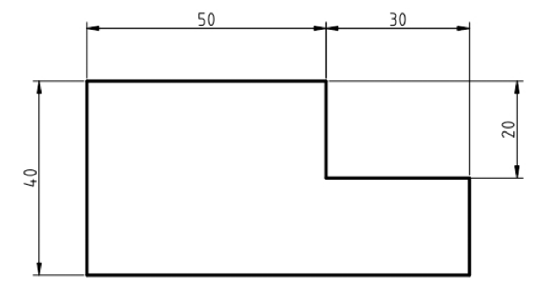

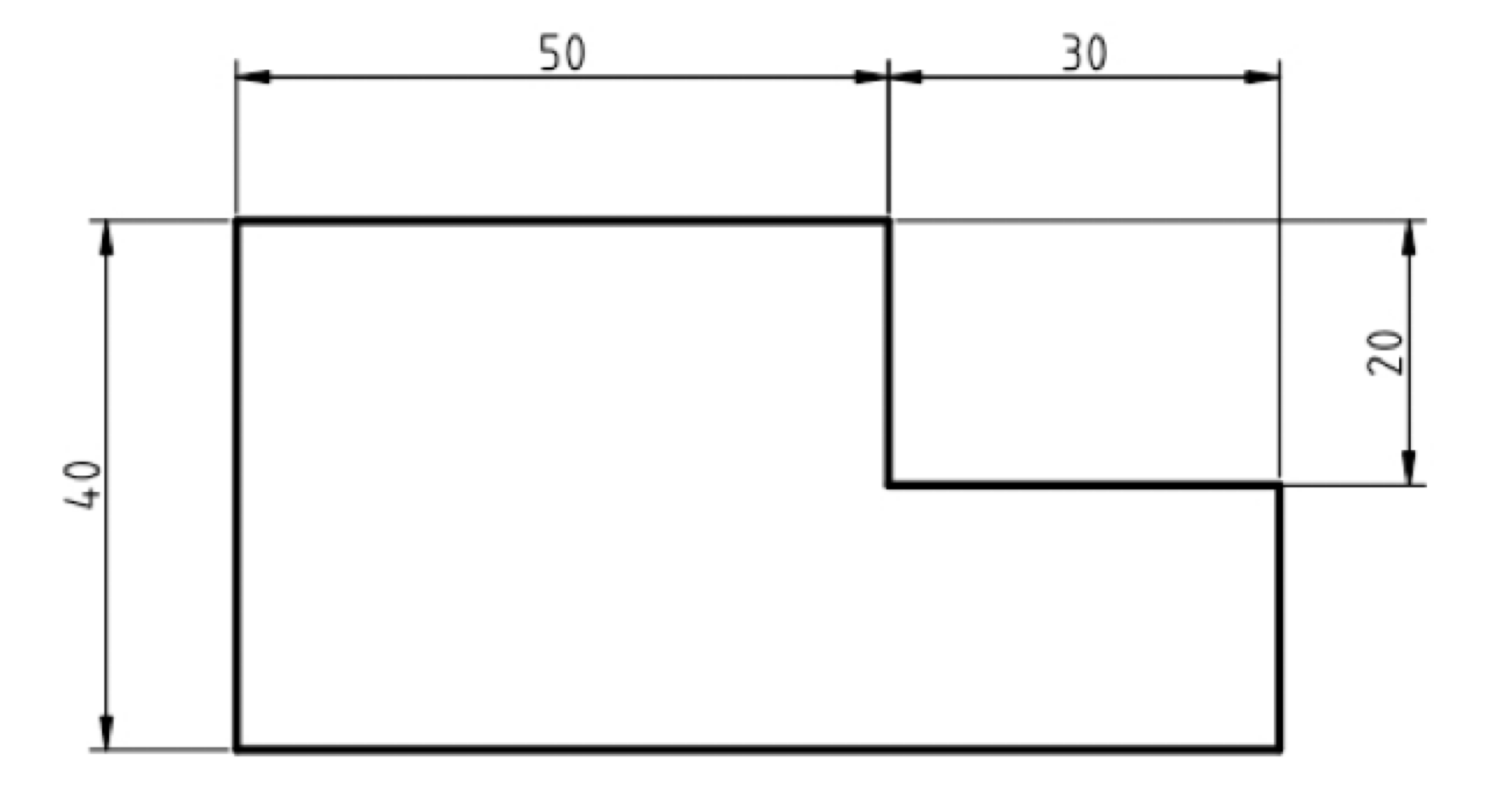

Ausklinkung

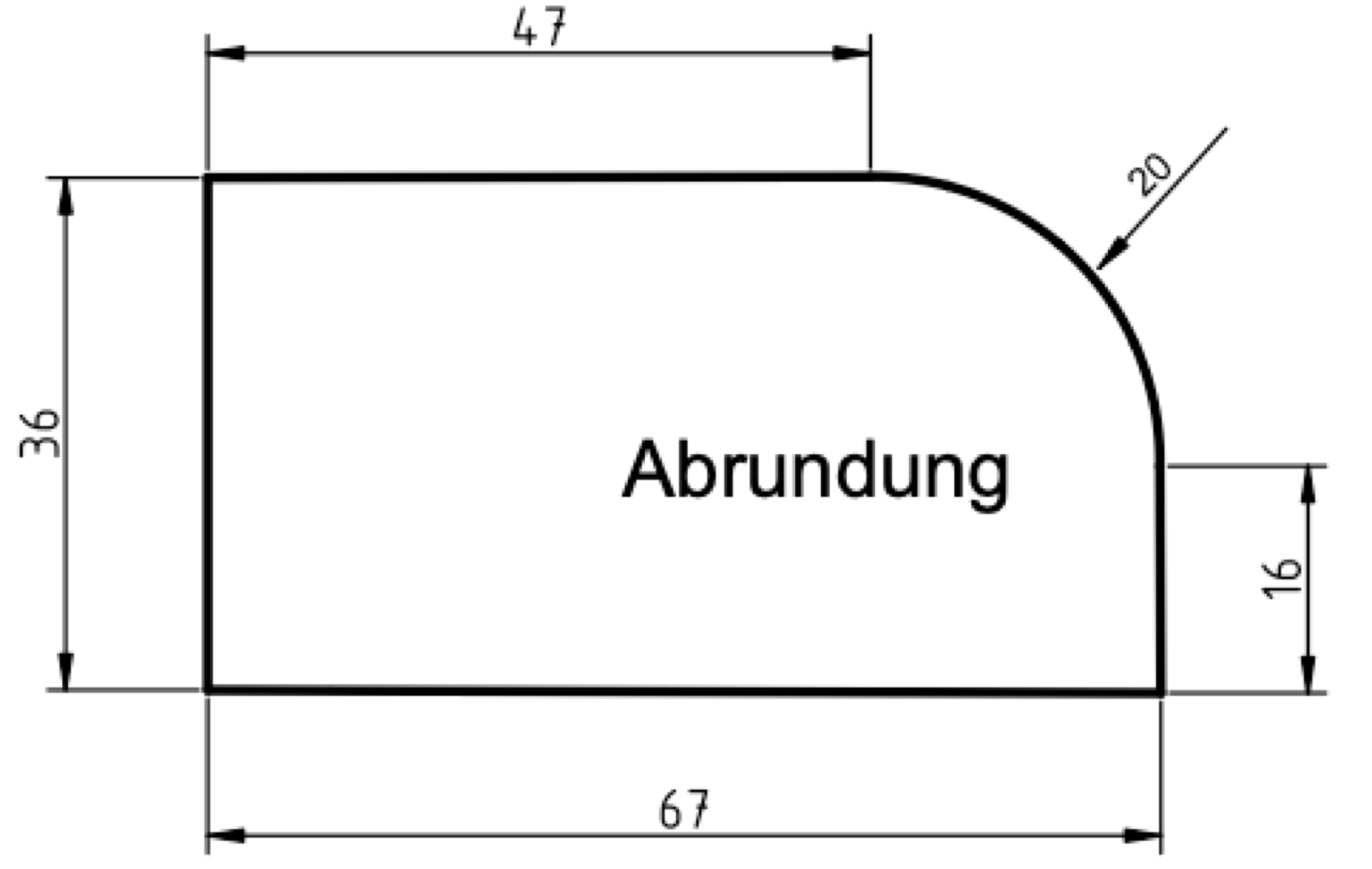

Erweiterungen

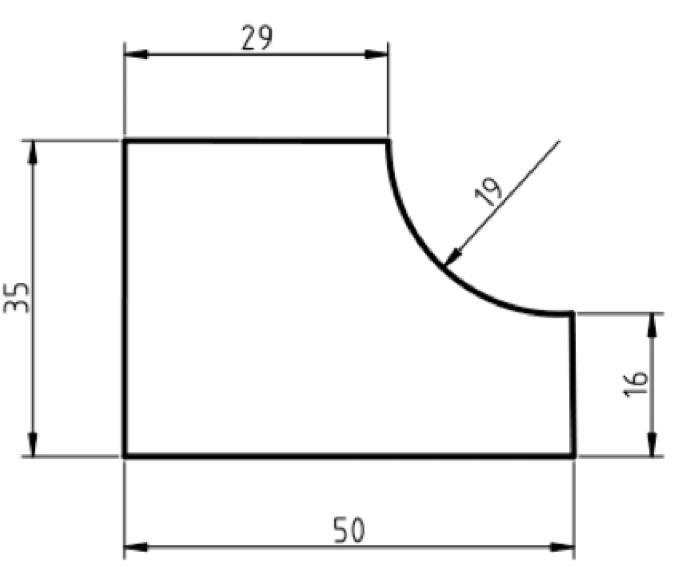

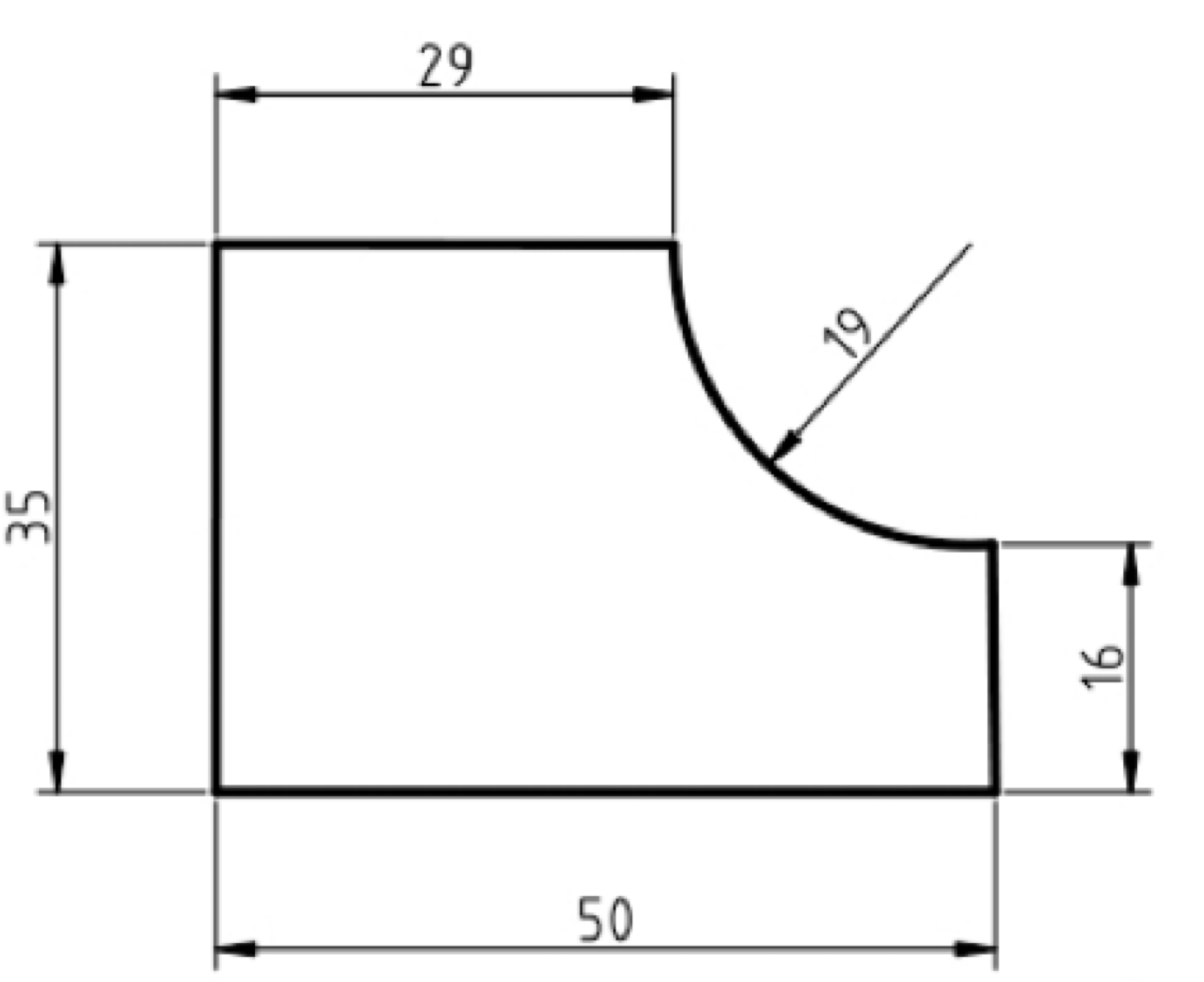

Hohlkehle
Fenster schließen
Übungsblatt bearbeiten

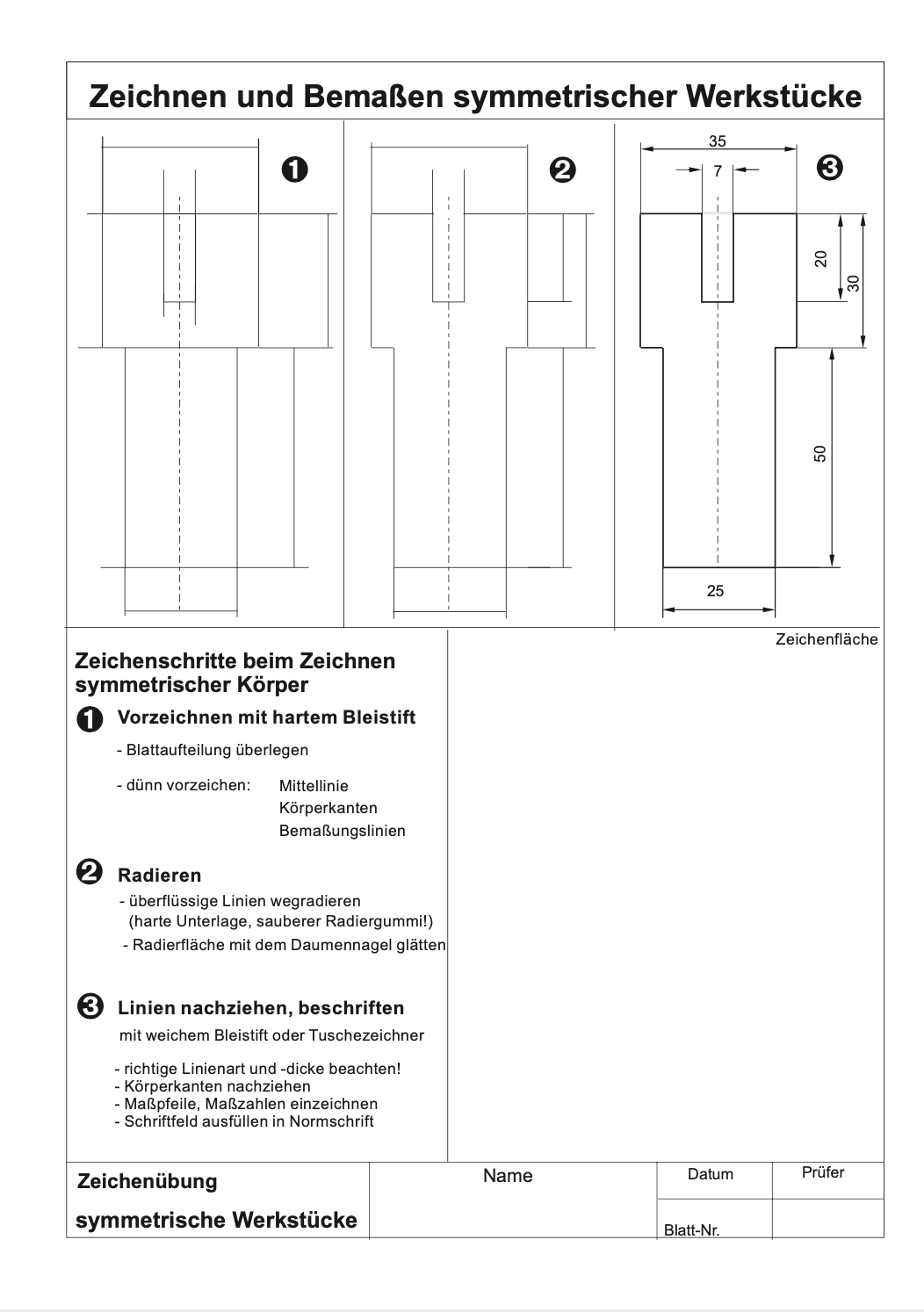

Spanne das Arbeitsblatt in der Zeichenplatte ein!

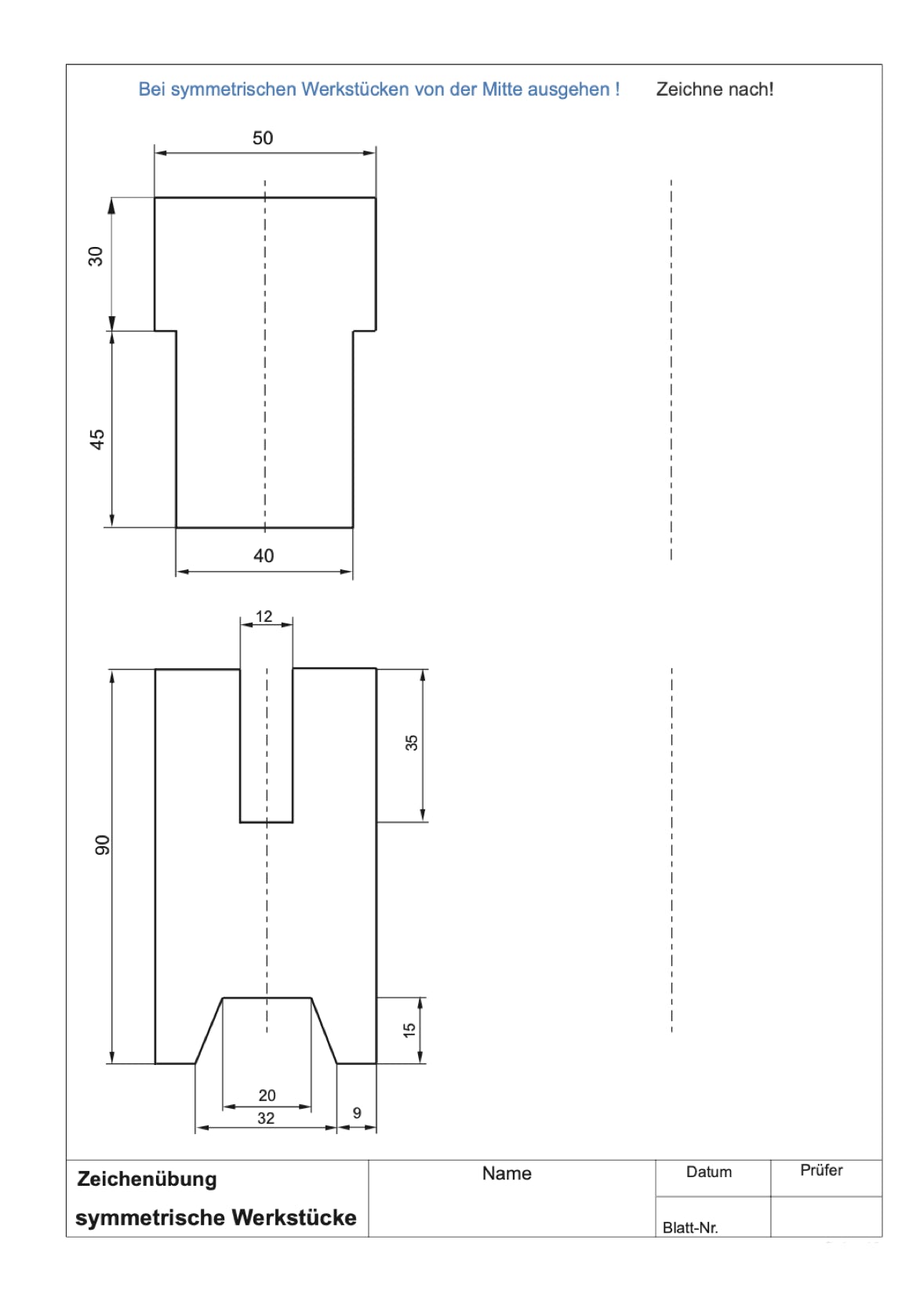

Zeichne die Figuren rechts von der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25
Fenster schließen
Übungsblatt bearbeiten

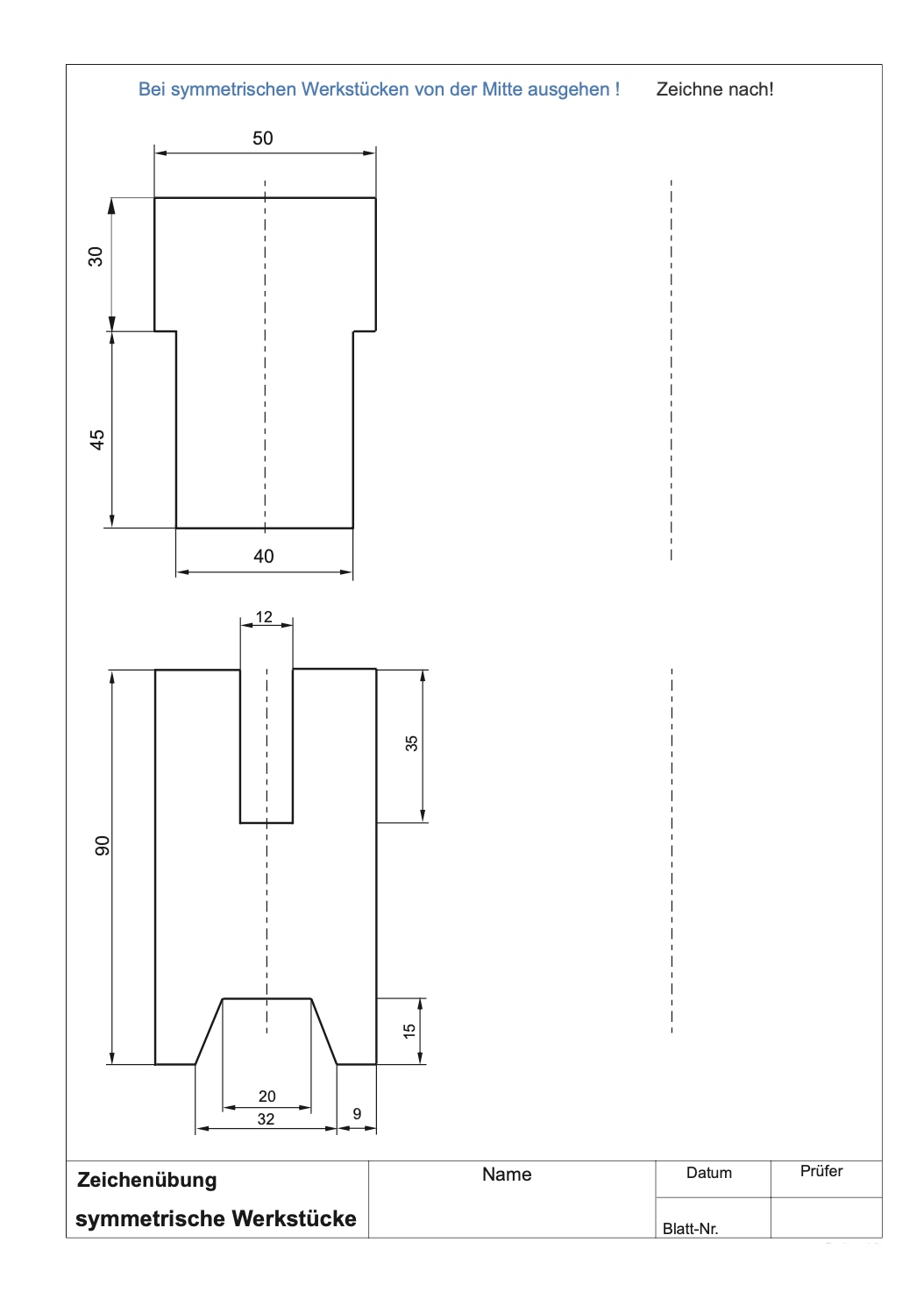

Spanne das Arbeitsblatt in der Zeichenplatte ein!
Zeichne die Figuren rechts von der Vorzeichnung nach:
- zuerst ganz dünn vorzeichnen (wenig Druck ausüben!).
Beachte: Die Maßlinie hat 10 mm Abstand!
Beachte die Linienstärke!
Gruppe 0,7: 0,7 / 0,5 / 0,35
Gruppe 0,5: 0,5 / 0,35 / 0,25

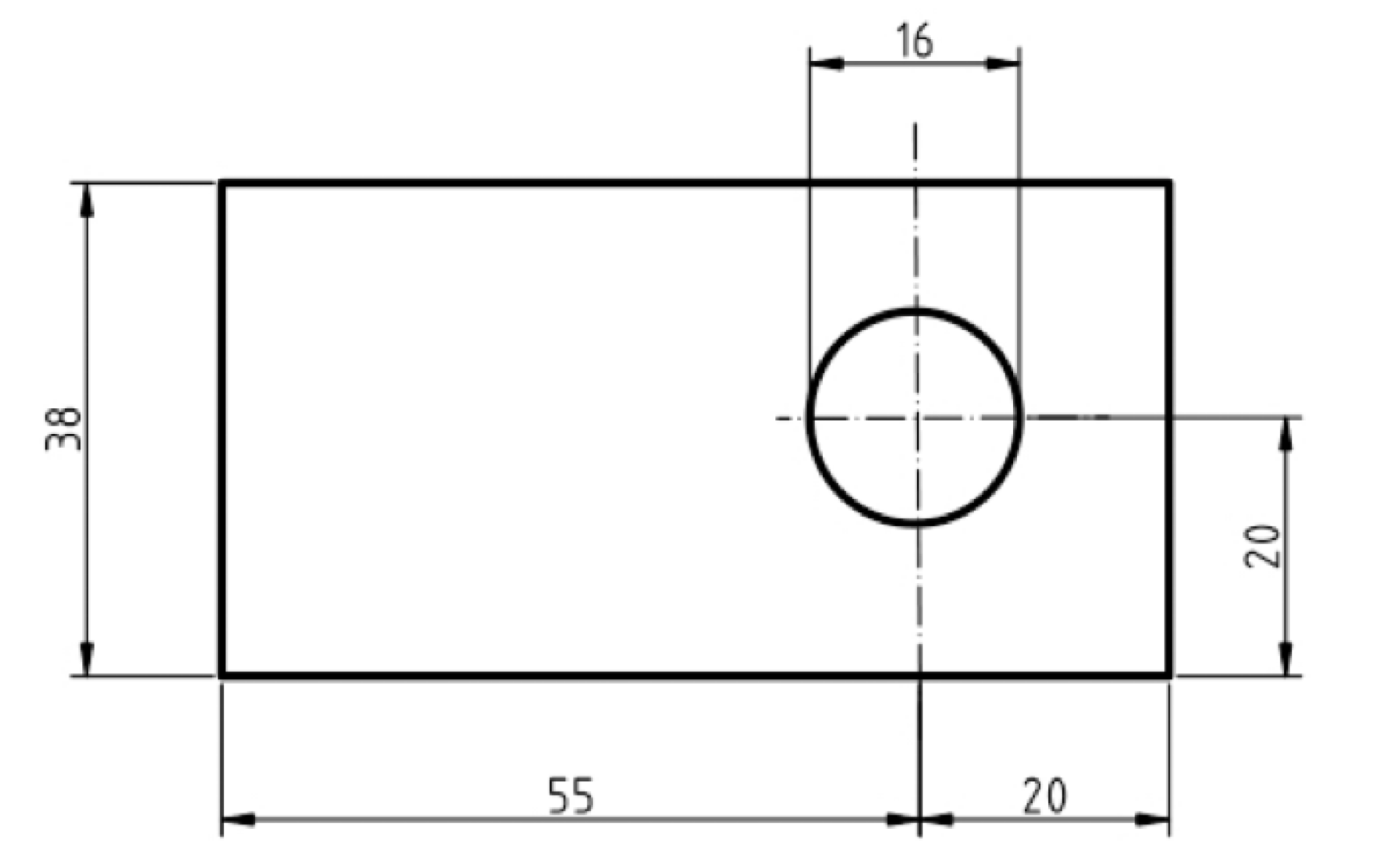

Durchgangsbohrung

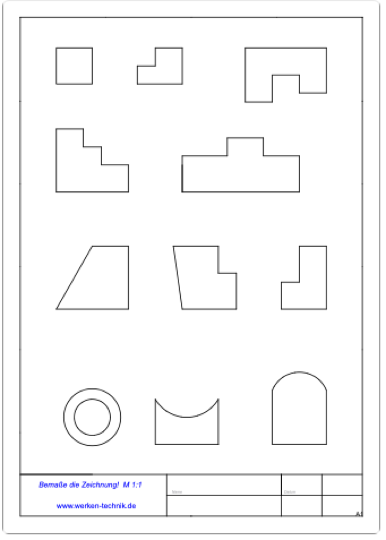

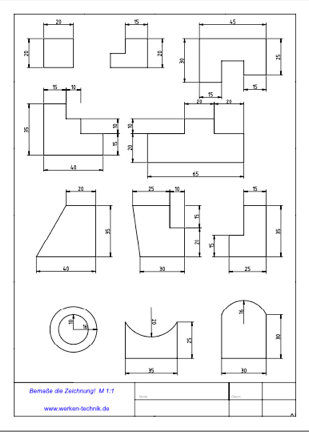

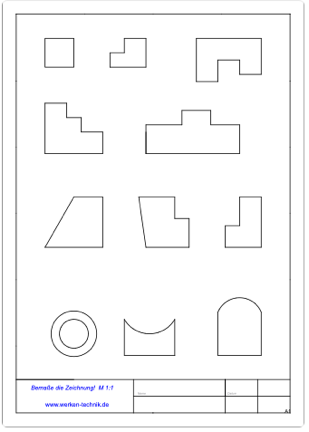

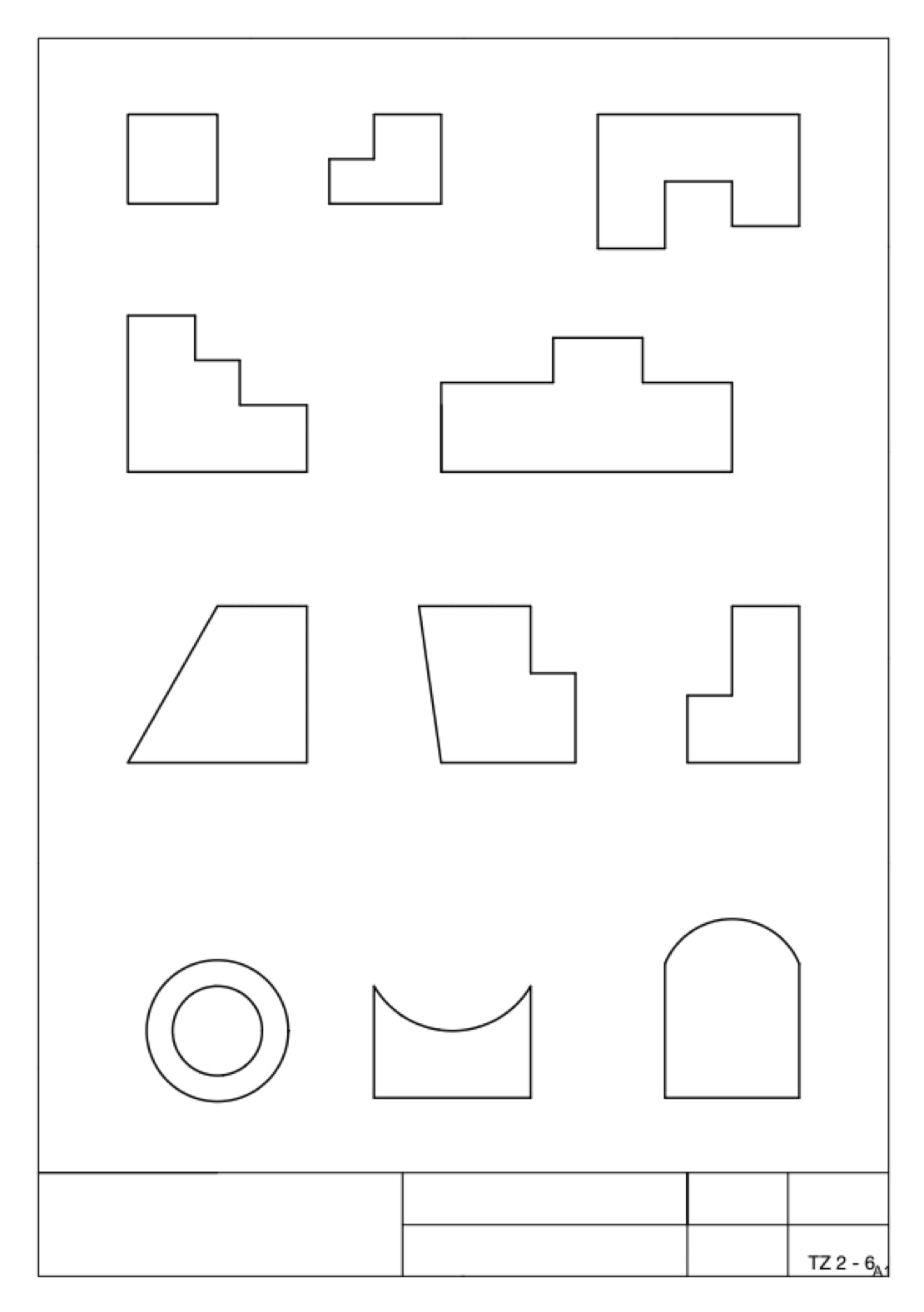

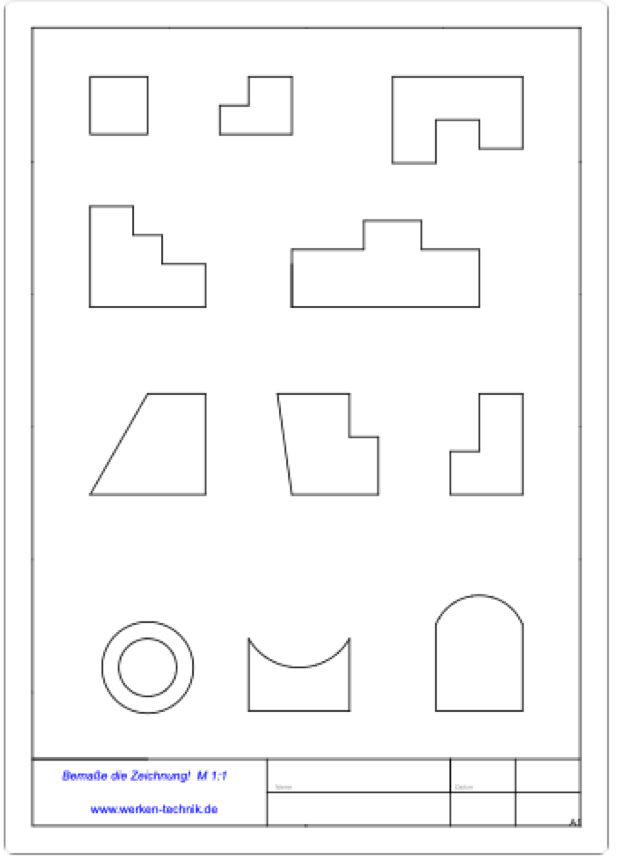

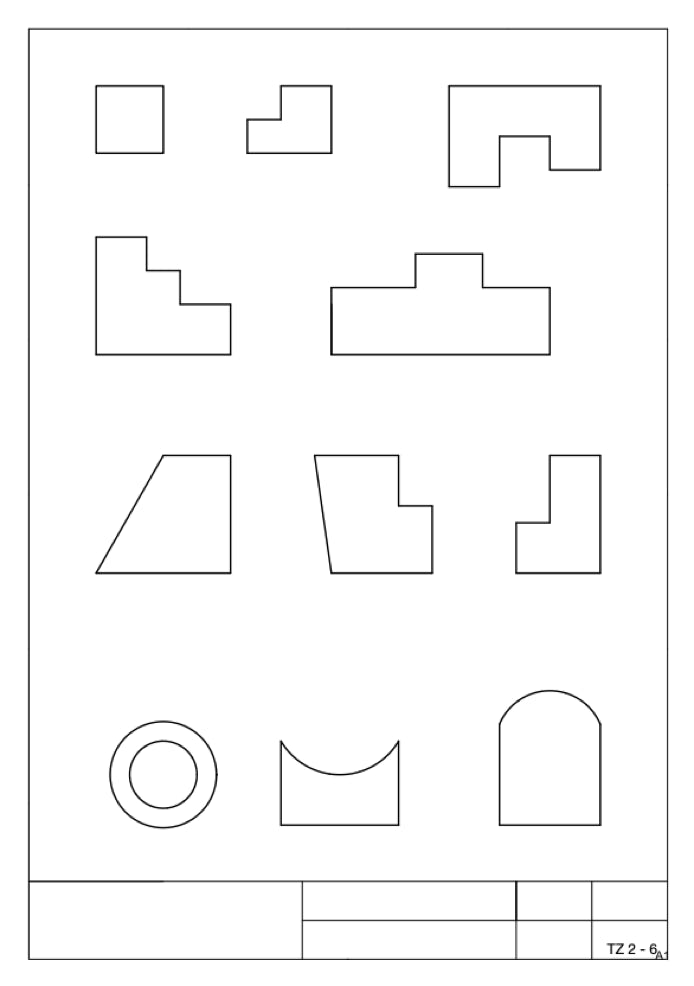

Wende die Regeln in den folgenden Übungen an:

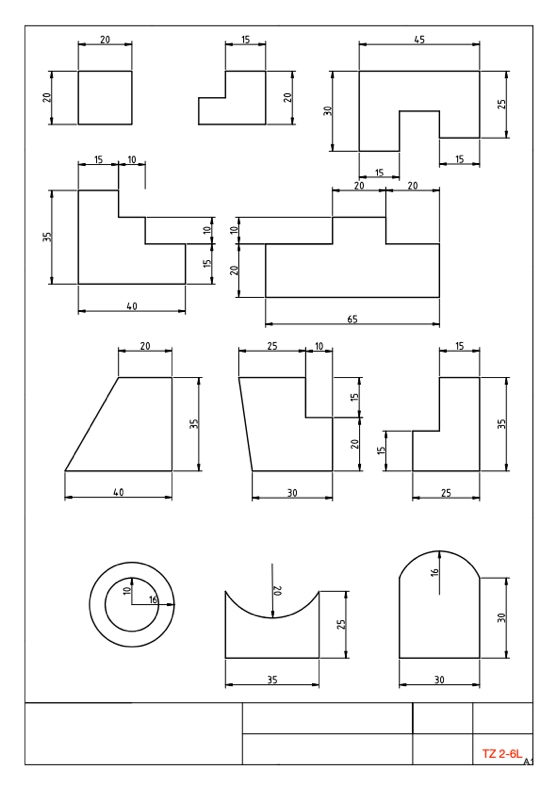

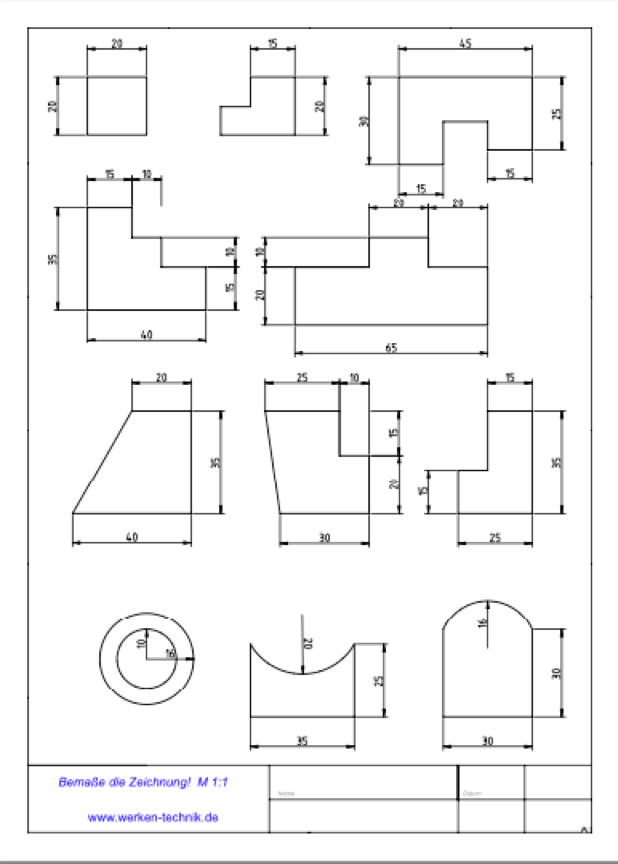

- Vergleiche Deine Zeichnung
mit dem Lösungsblatt!
Blatt mit Regeln
Blatt ohne Regeln
