Zeichengeräte für Technisches Zeichnen

Arbeitsplatz Technisches Zeichnen

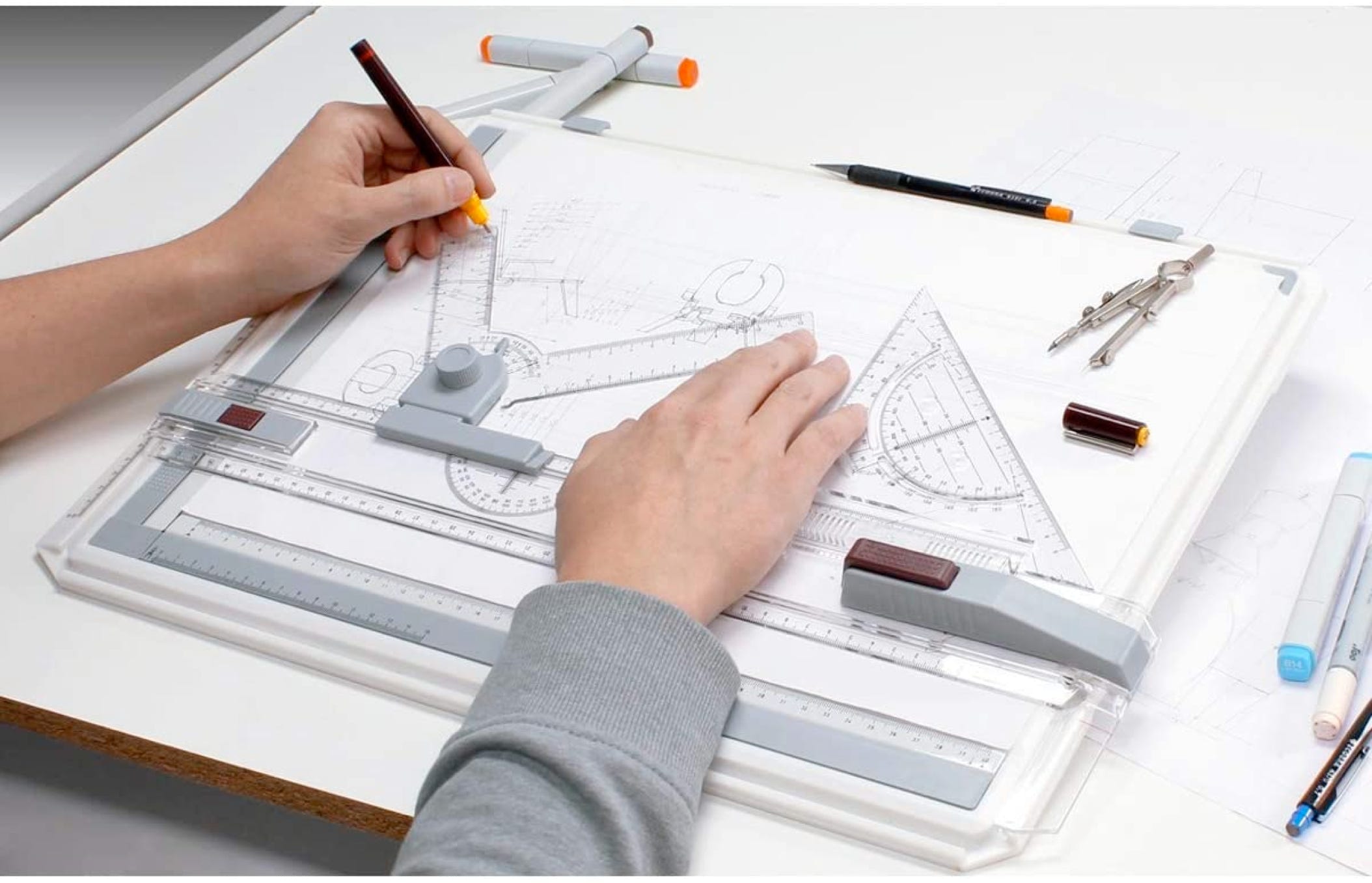

Um die technischen Zeichnungen korrekt anfertigen zu können, wird eine Zeichenplatte im Format DIN A4 oder DIN A3 benötigt.

Dazu gehören ein Anschlaglineal und ein Dreieck, das auf das Anschlaglineal gelegt werden kann. Ohne Zeichenplatte und Anschlaglineal werden viele Linien "schief".

Für die Zeichnungen hier im Lehrgang ist eine Zeichenplatte DIN A4 ausreichend. Wichtig ist das aufsteckbare Geodreieck.

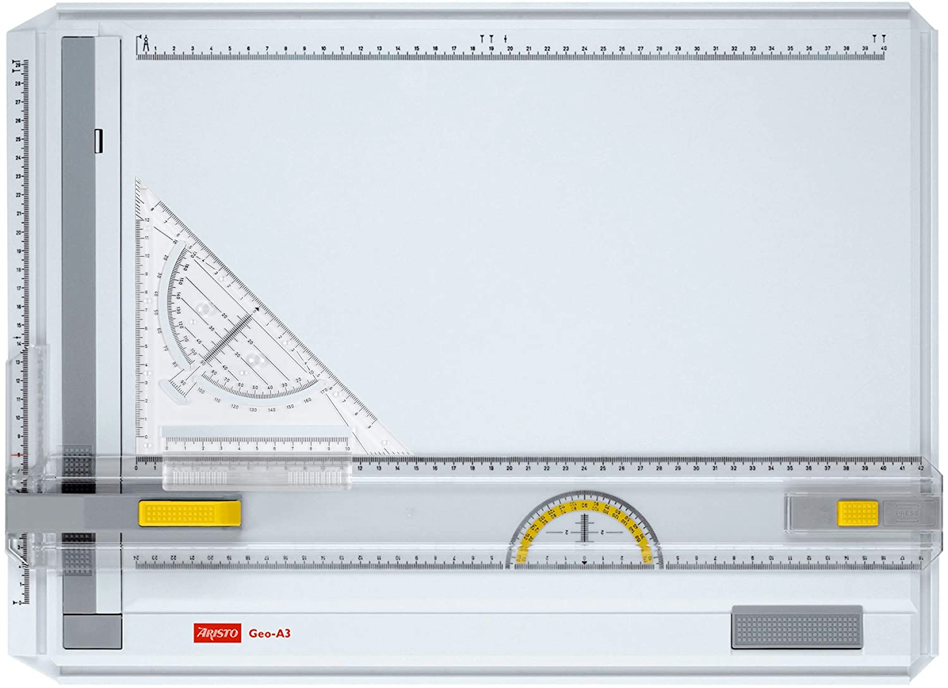

Zeichenplatte DIN A3

DIN A3

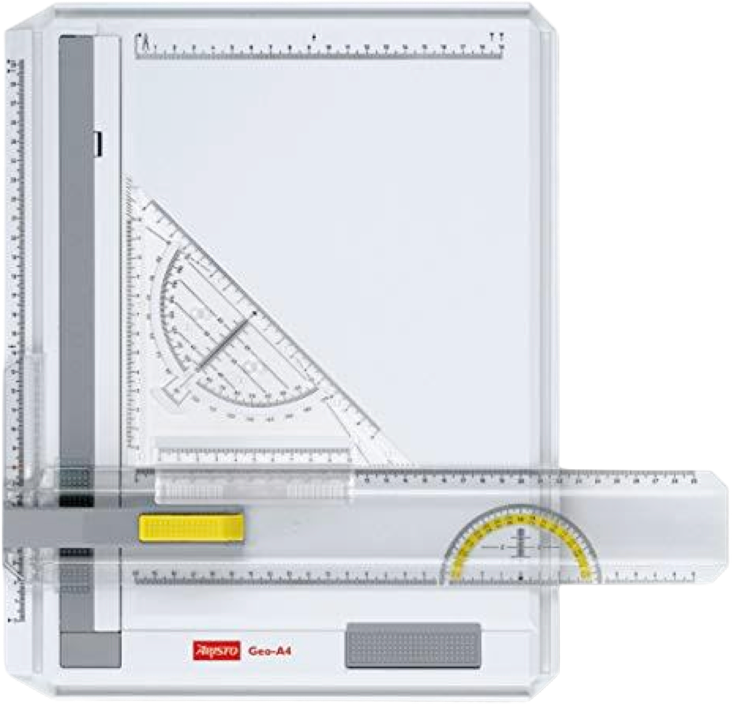

Zeichenplatte DIN A4

DIN A4

Anspitz-Brettchen

Feinminen-Stifte

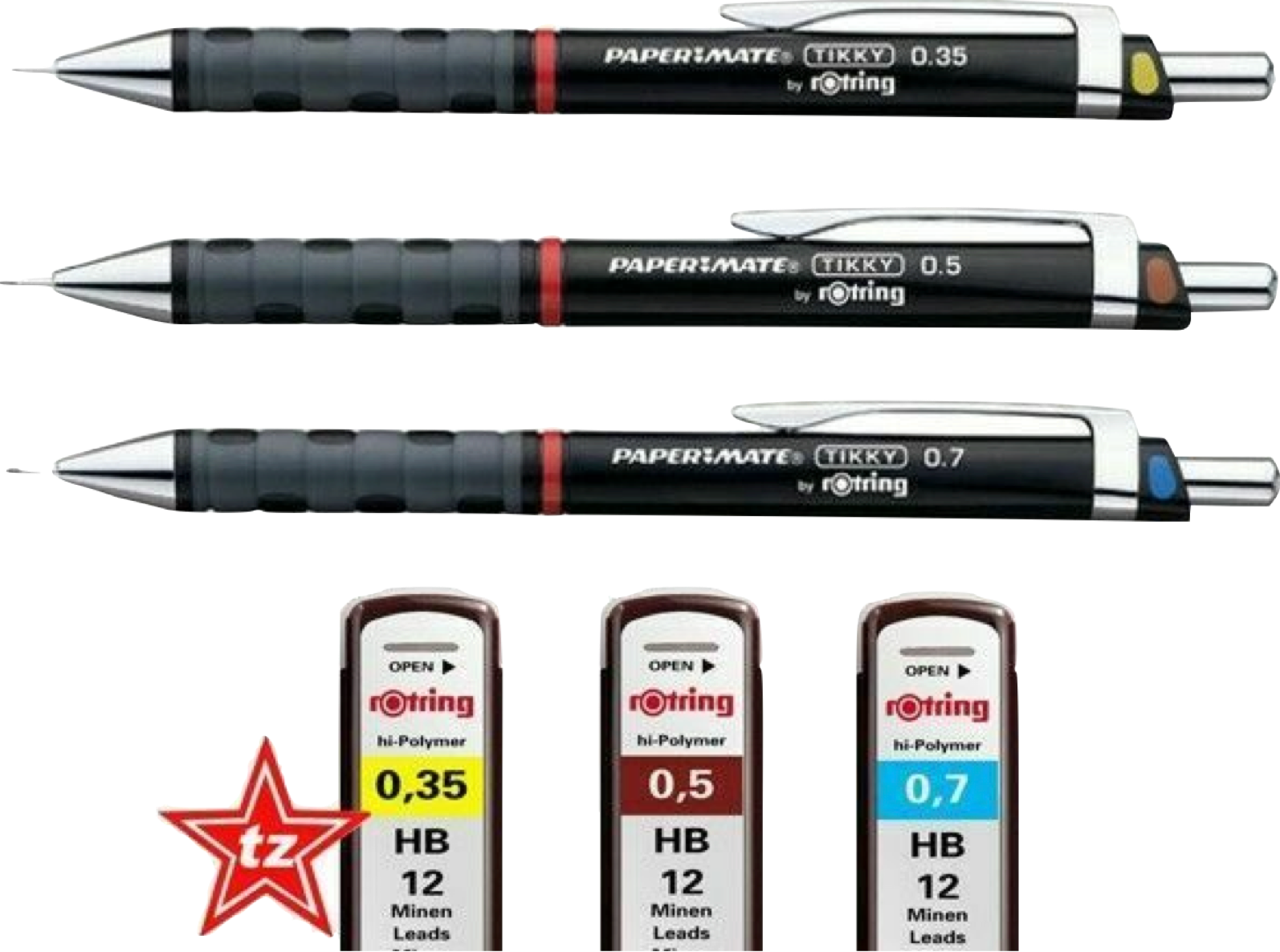

Für komfortables und normgerechtes Zeichnen empfehle ich einen Dreier-Set Feinminen-Stifte mit diesen Linienstärken und eine Zeichenplatte DIN A4.

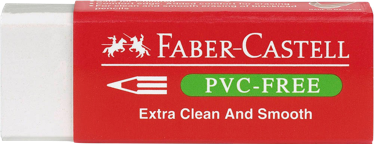

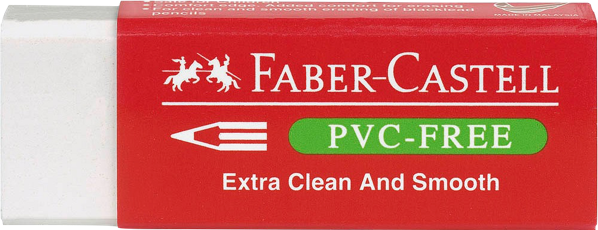

Auch ein Qualitäts-Radiergummi darf nicht fehlen.

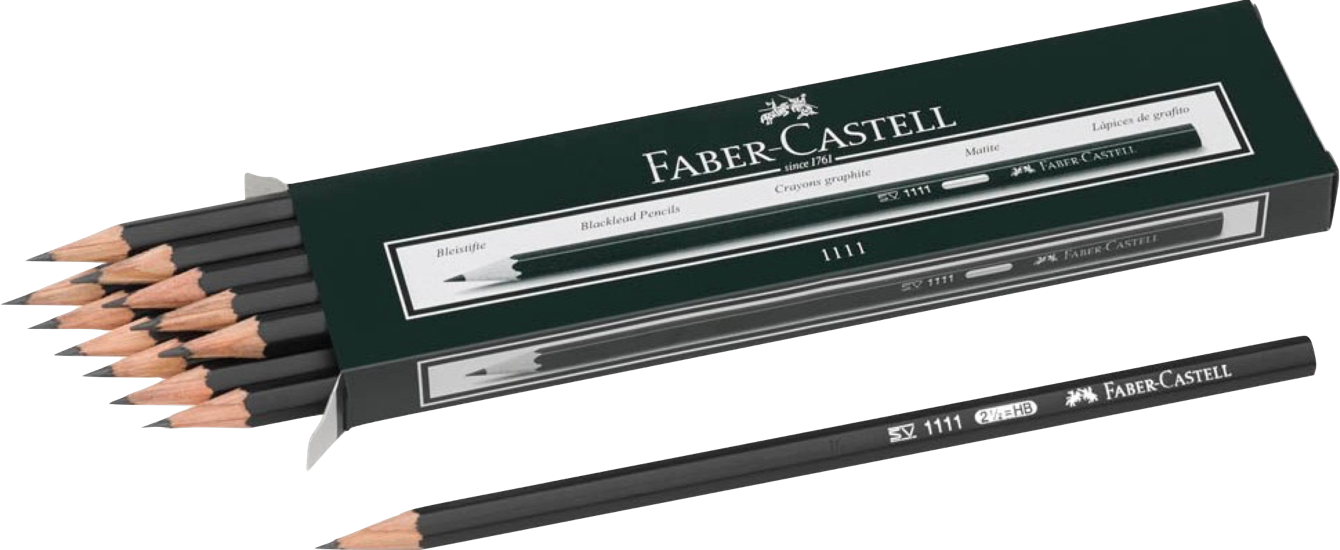

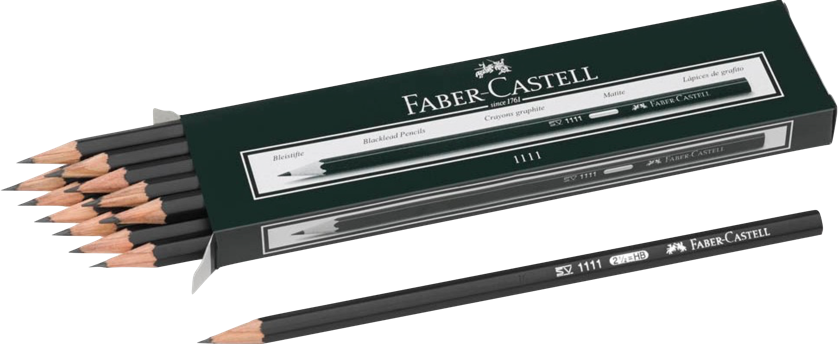

Die Zeichenübungen können mit Bleistiften durchgeführt werden. Sechskantige Bleistifte sind runden vorzuziehen, da sie besser in der Hand liegen und nicht so leicht vom Tisch rollen. Voraussetzung für den richtigen Gebrauch ist eine einwandfreie Spitze und die richtige Wahl der Minenhärte.

Zum Zeichnen dünner Linien werden härtere Minen F, G oder H verwendet, für dicke Linien wählt man weiche Minen B oder HB.

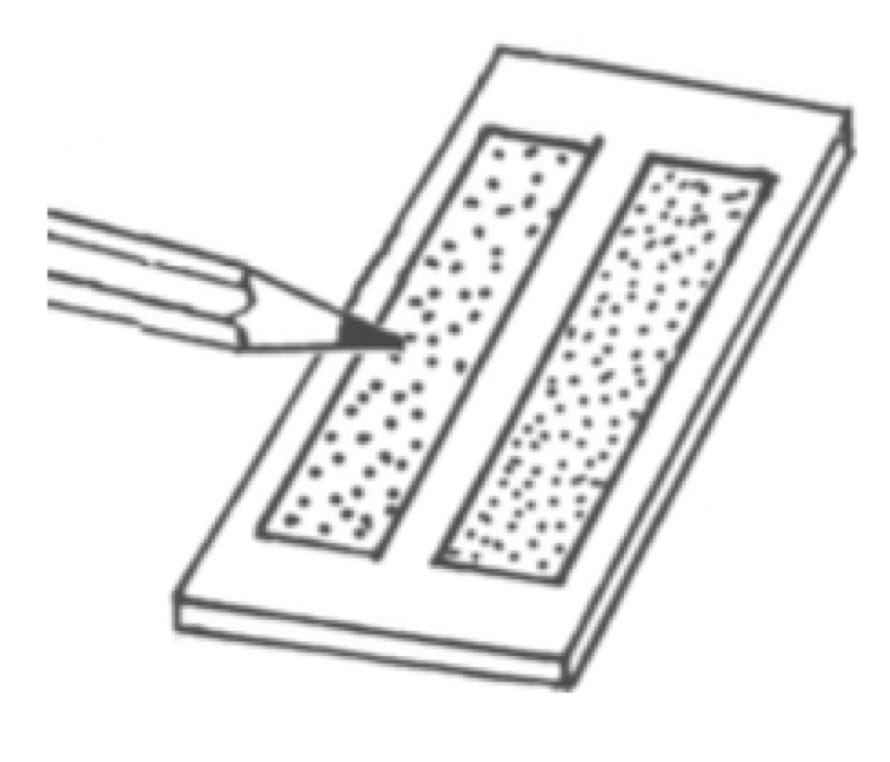

Will man mit dem Bleistift präzise zeichnen, sollte die Mine ca. 8 mm freiliegen. Sie kann auf einem Spitzbrettchen zu einem sehr dünnen Kegel geformt werden, der sich nicht so schnell abnutzt.
(Sandpapierstreifen auf ein Holzbrett kleben).

>> weiter zu „Zeichenblatt und Linienarten“
