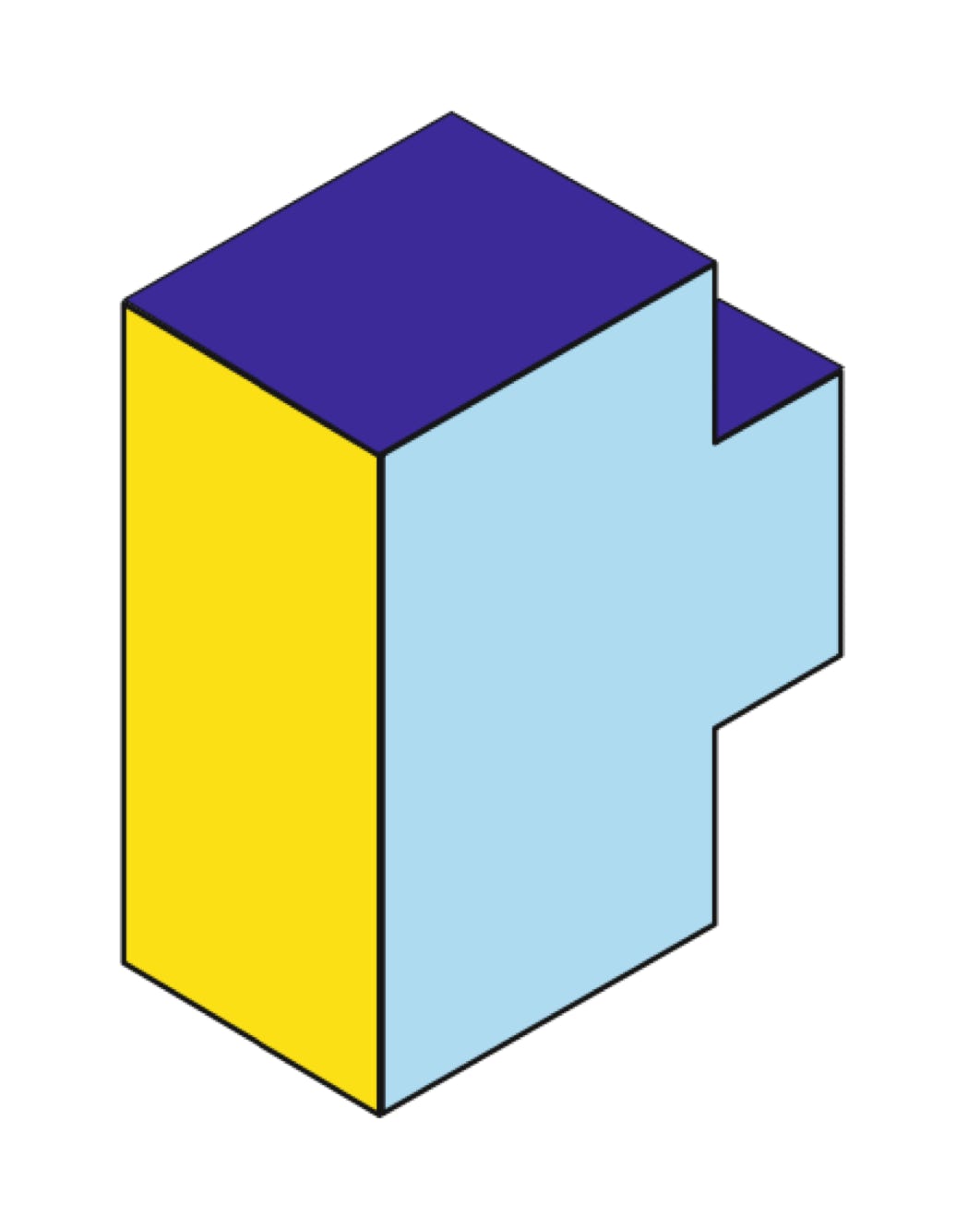

isometrische Darstellung

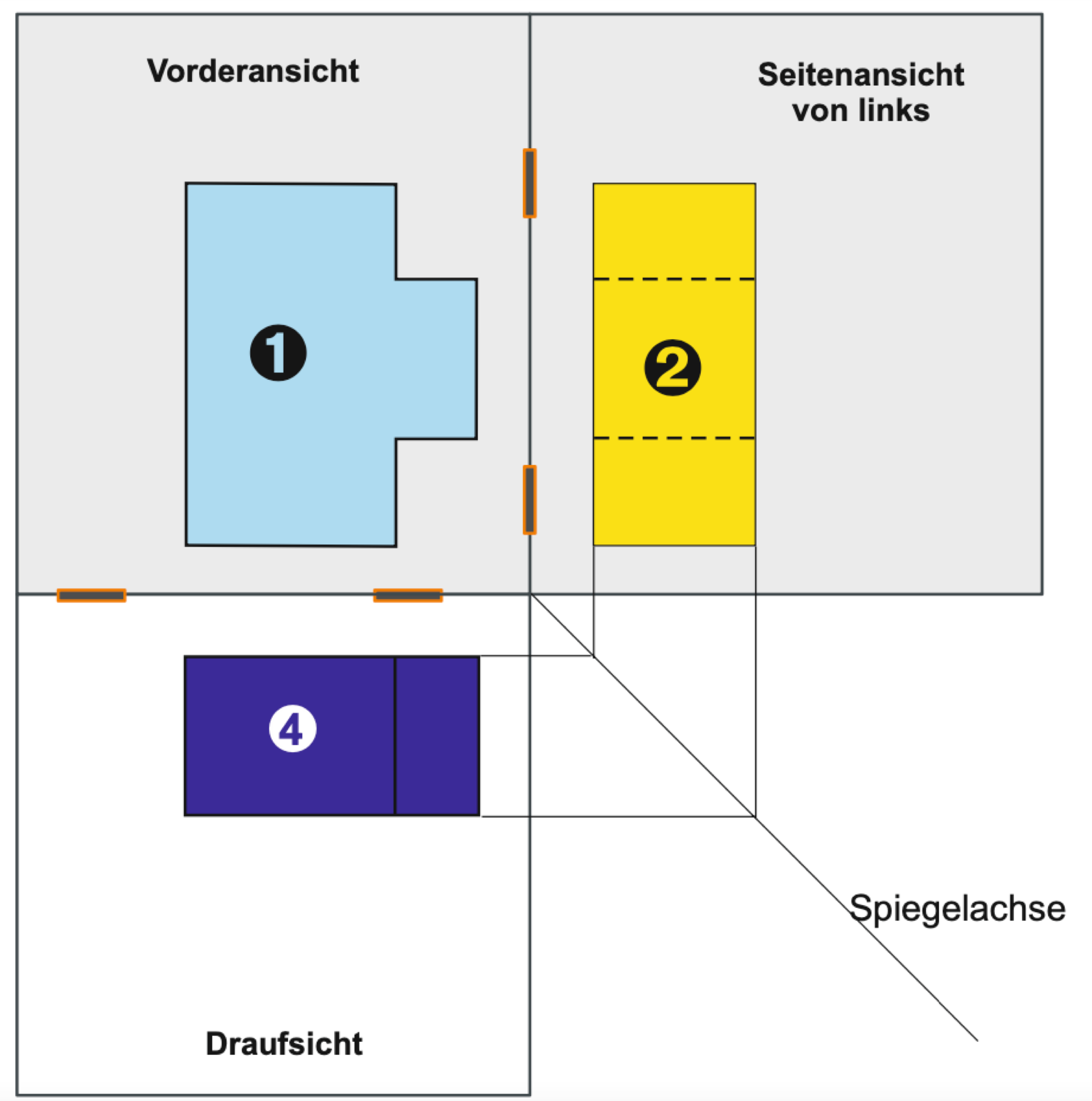

3 Ansichten in der 3-Tafel-Projektion

senkrechte Parallel-Projektion

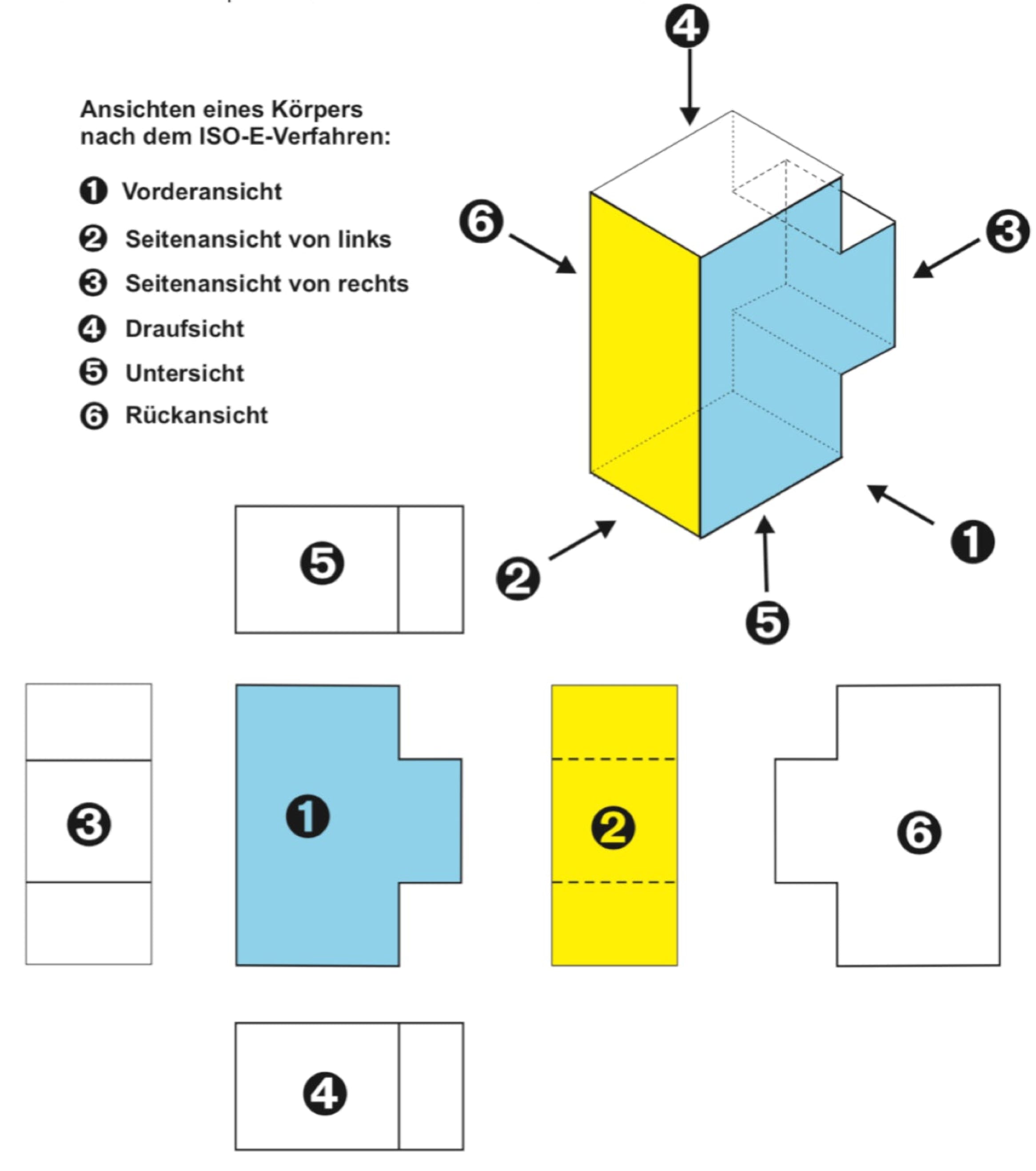

6 Ansichten eines Körpers

Um den Gegenstand einfach zeichnen zu können, stellt man sich vor, dass man senkrecht auf die Körperflächen schaut:

So lassen sich die Körper einfacher zeichnen und eindeutige Maßeintragungen vornehmen.

Hier entstehen dabei 6 unterschiedliche Ansichten.

Winkel- und Längenverhältnisse bleiben erhalten

Im Gegensatz zur Zentralprojektion werden parallele Kanten eines Körpers auch in der Projektion parallel dargestellt. Dadurch bleiben Proportionen besser erhalten, was die Messbarkeit erleichtert.

3-Tafel-Projektion

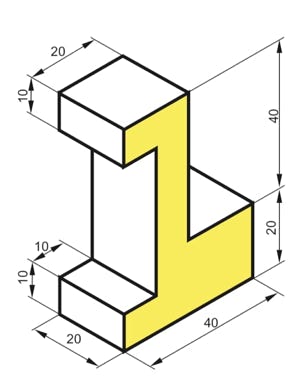

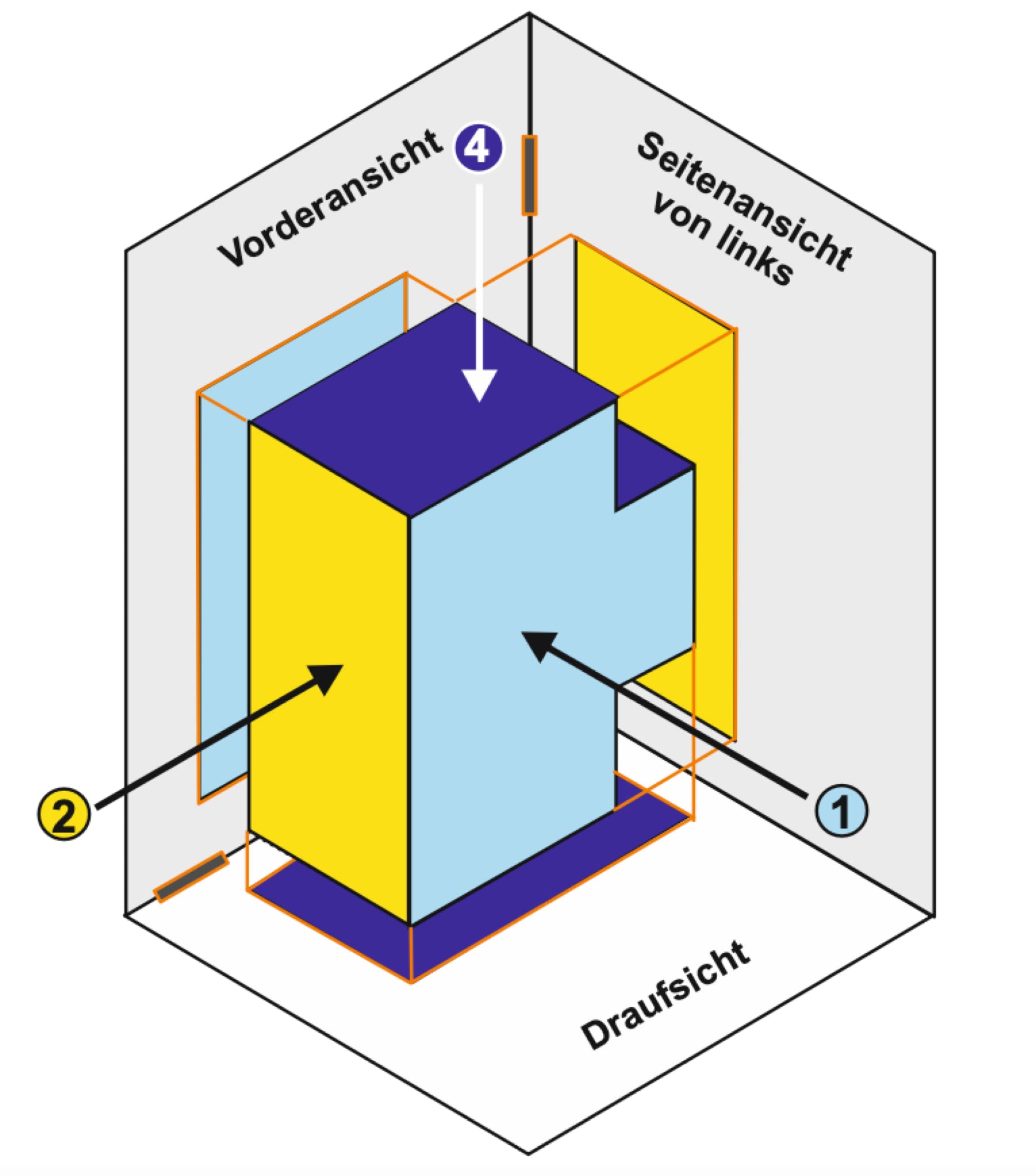

Der hier in natürlicher Größe (isometrisch) dargestellte Körper wird durch senkrechte Parallelprojektion auf der Raumecke abgebildet:

Vorderansicht:

Draufsicht:

Seitenansicht:

Zeigt das Objekt frontal und stellt dessen

Hauptkonturen dar.

Zeigt das Objekt von oben,

wodurch die Anordnung und Form der

oberen Elemente erkennbar wird.

Zeigt das Objekt von der Seite

(meist rechts oder links), um die Tiefe

und weitere Details darzustellen.

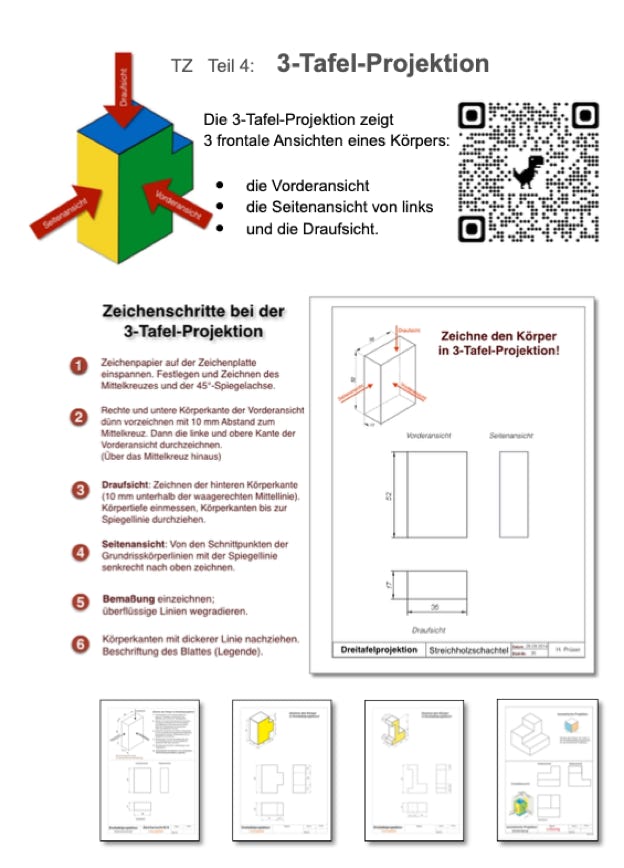

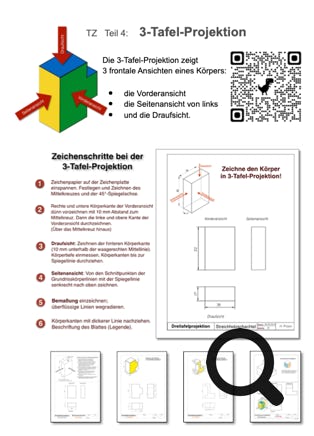

Die 3-Tafel-Projektion (auch Dreitafelprojektion genannt) ist ein standardisiertes Verfahren im technischen Zeichnen, bei dem ein dreidimensionales Objekt in drei wesentlichen frontalen Ansichten dargestellt wird:

Vorderansicht (Aufriss),
die Draufsicht (Grundriss) und die
Seitenansicht von links (Seitenriss).

Diese Anordnung der Ansichten ermöglicht es, alle relevanten geometrischen Informationen eines Objekts vollständig und maßstabgetreu darzustellen – ohne perspektivische Verzerrungen. Das erleichtert die Konstruktion, Fertigung und Prüfung von Bauteilen erheblich.

weiter zu Ansichten zuordnen

Video zur Dreitafelprojektion :

dabei werden die drei Ansichten (Tafeln) erläutert.
