isometrische Darstellung

frontal-dimetrische Darstellung

3D
Die frontal-dimetrische Projektion heißt auch Kavaliers-Perspektive.
Sie ist zwar im Technischen Zeichnen wenig gebräuchlich;
für den Zeichenanfänger ergibt sie jedoch sehr anschauliche und leicht auszuführende Bilder, die dem Betrachter die  Hauptansicht des Gegenstandes frontal ermöglicht.

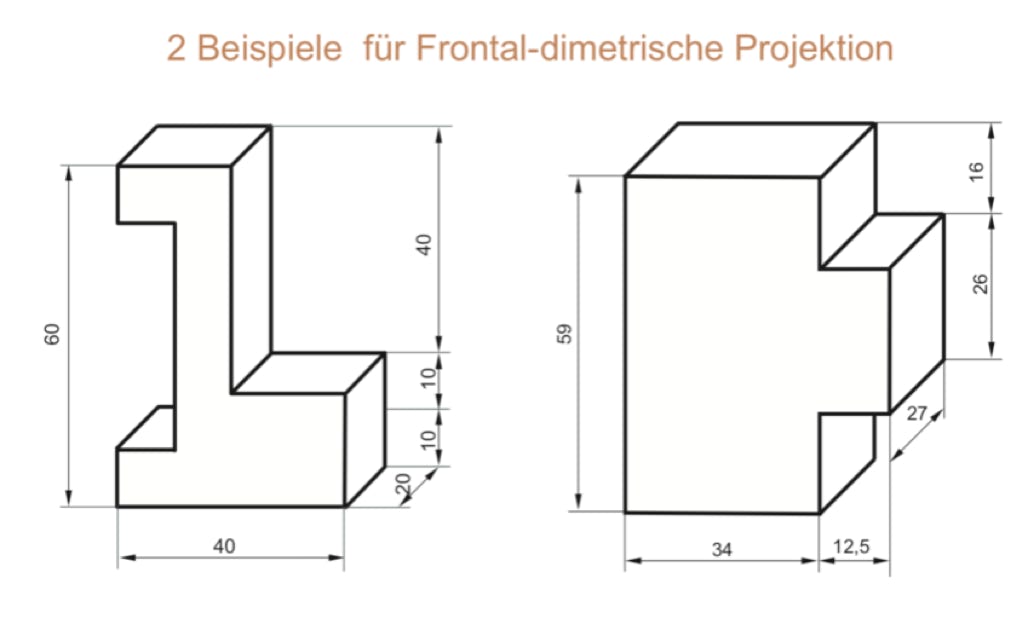

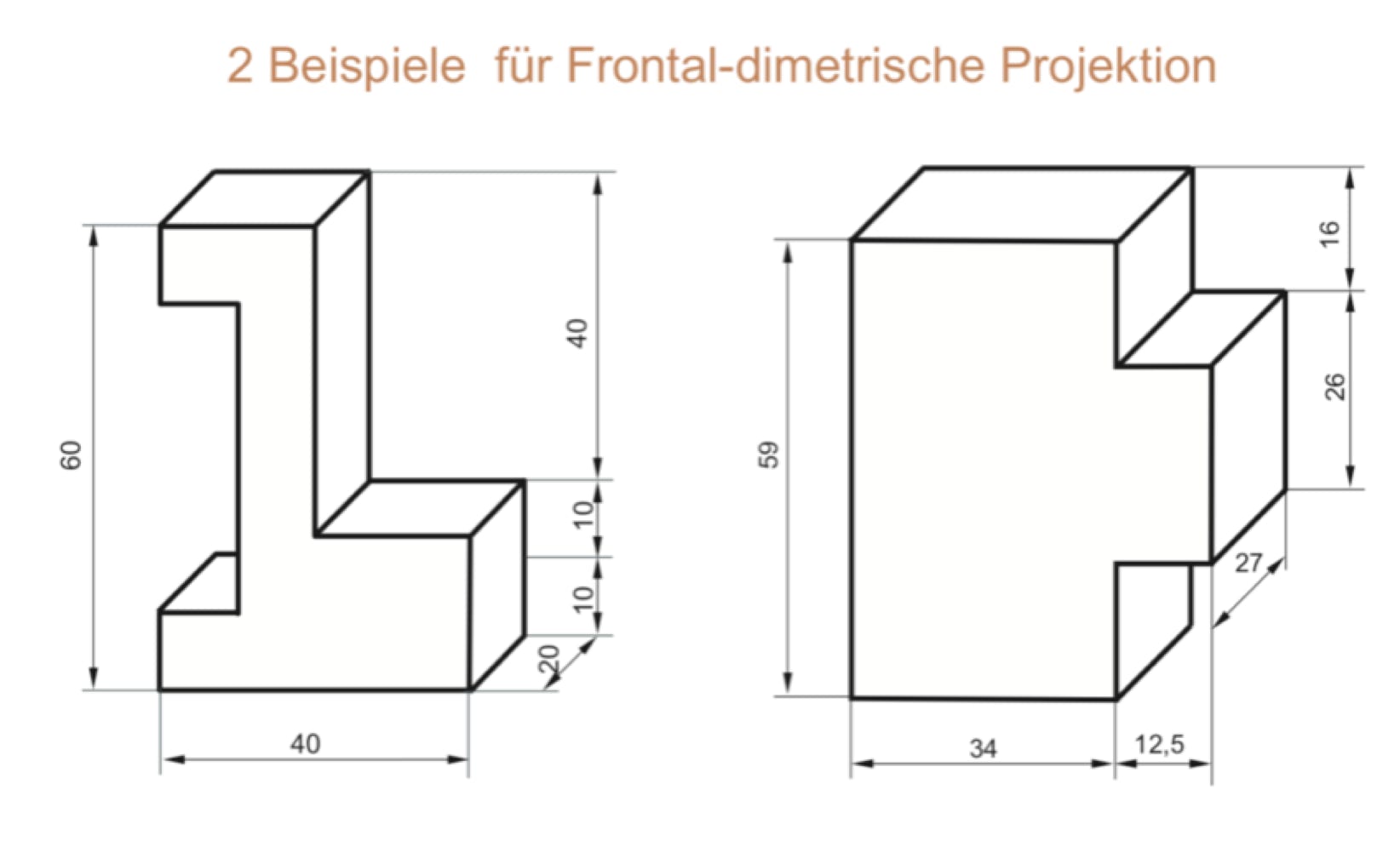

Körper in frontal-dimetrischer Projektion

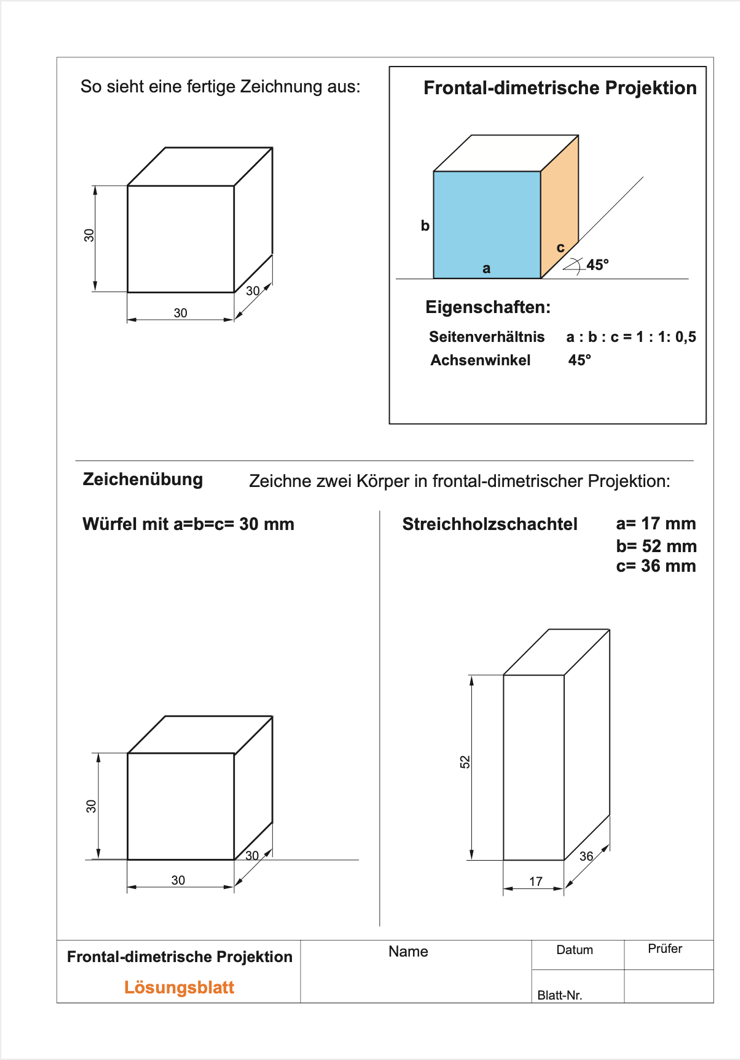

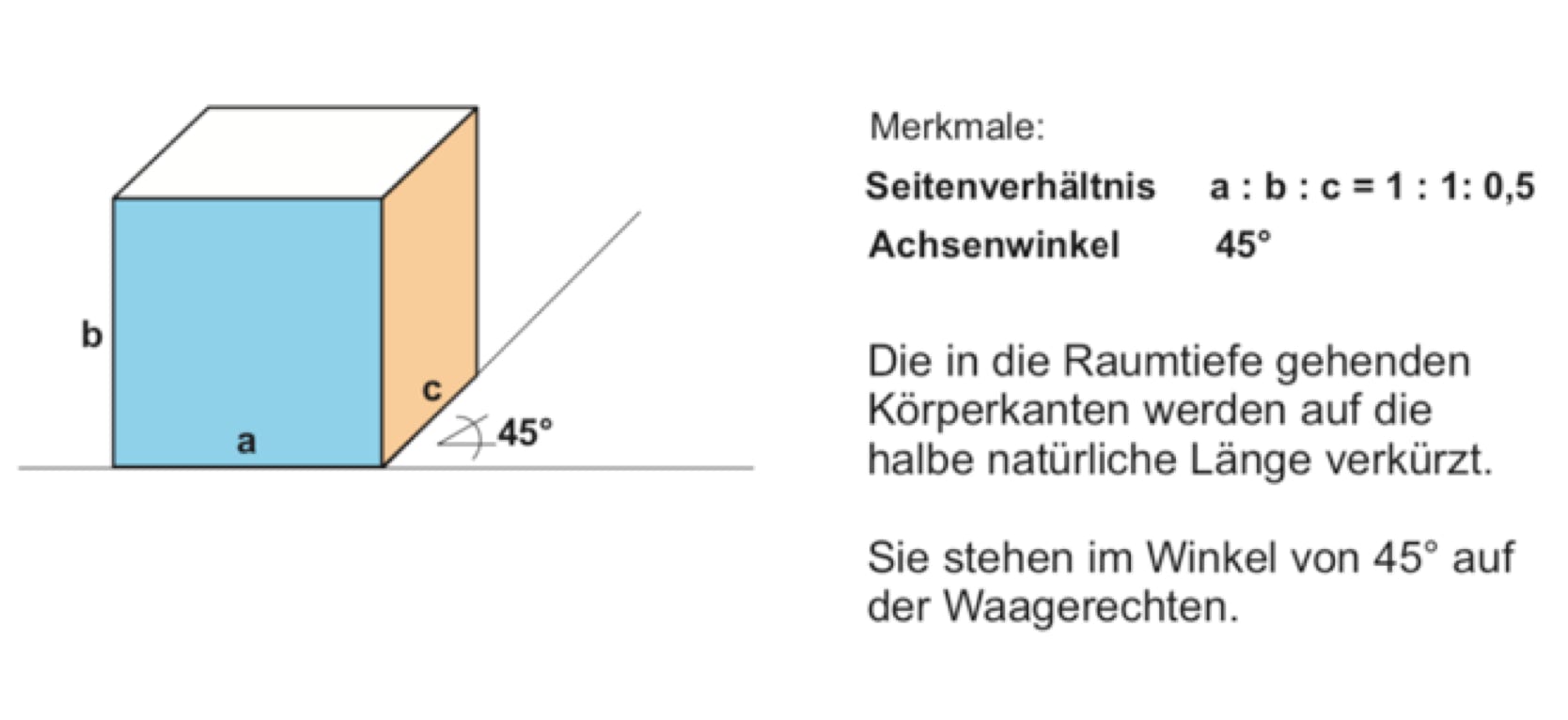

Eigenschaften der frontal-dimetrischen Projektion
Mit diesen Arbeitsblättern übst Du das Zeichnen von Körpern in frontal-dimetrischer Darstellung:

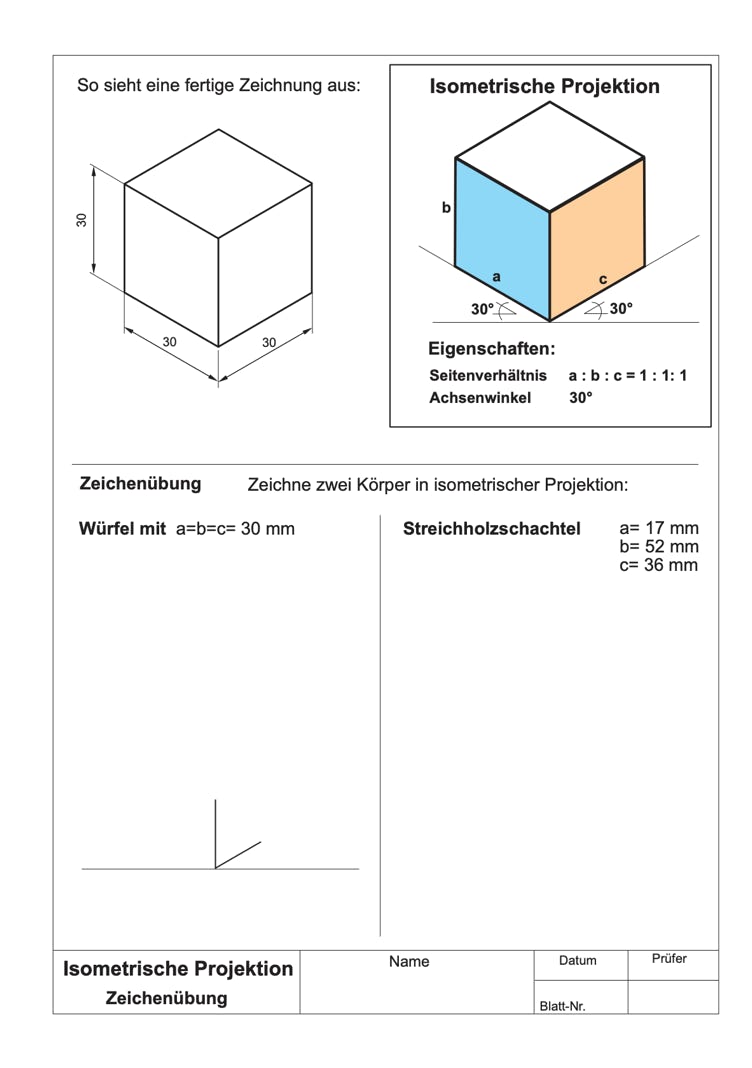

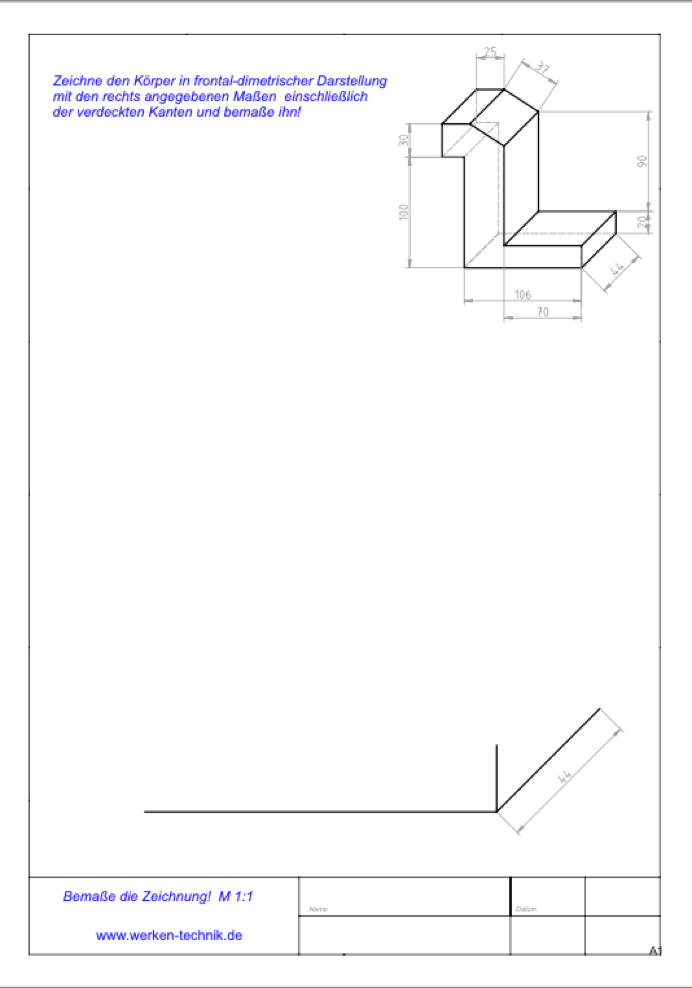

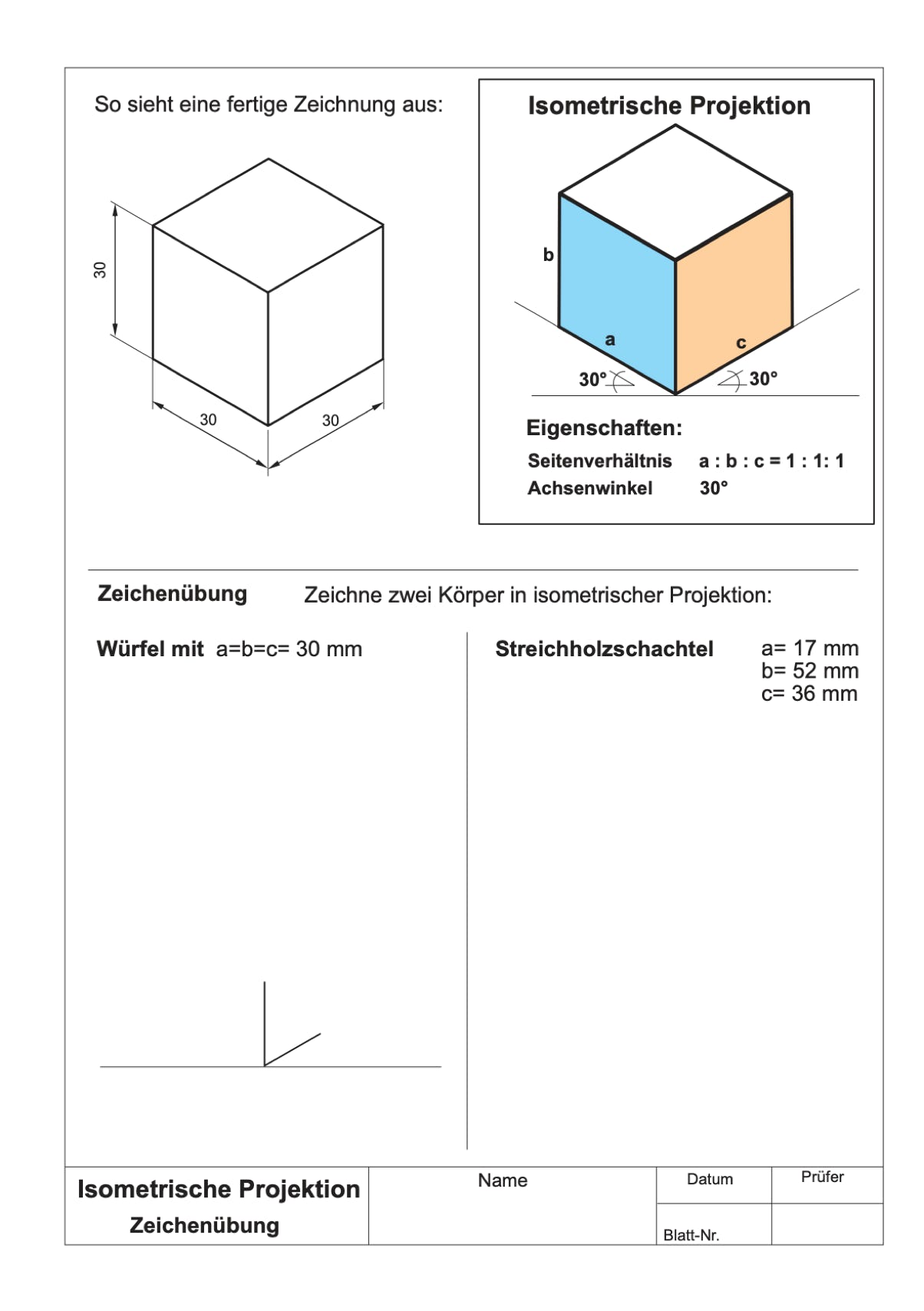

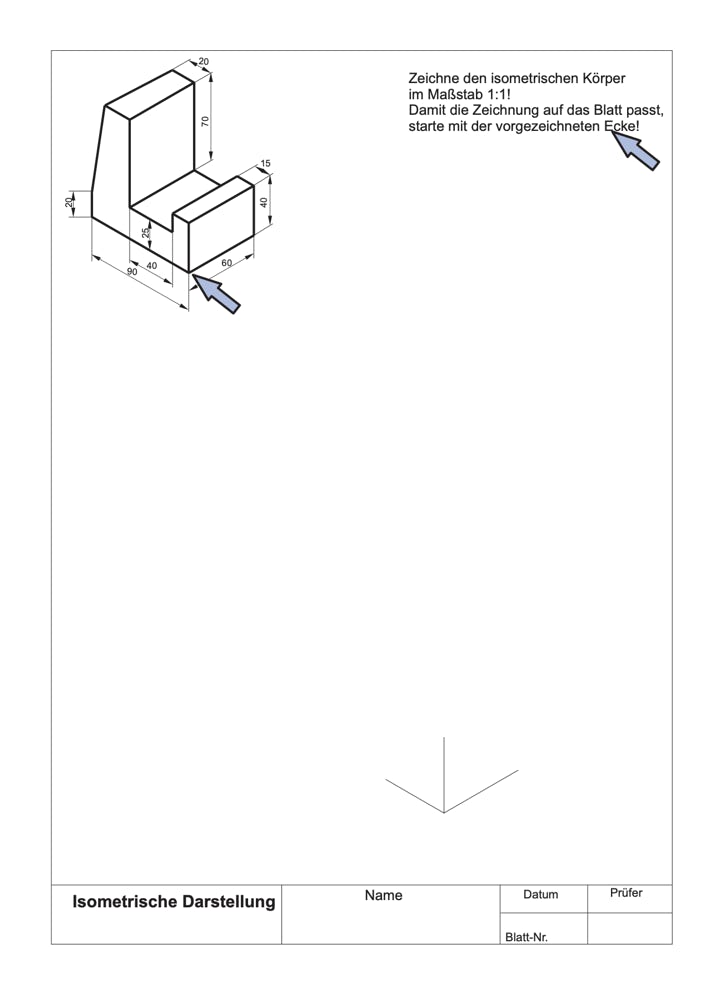

Arbeitsblatt Zeichenübung Isometrie

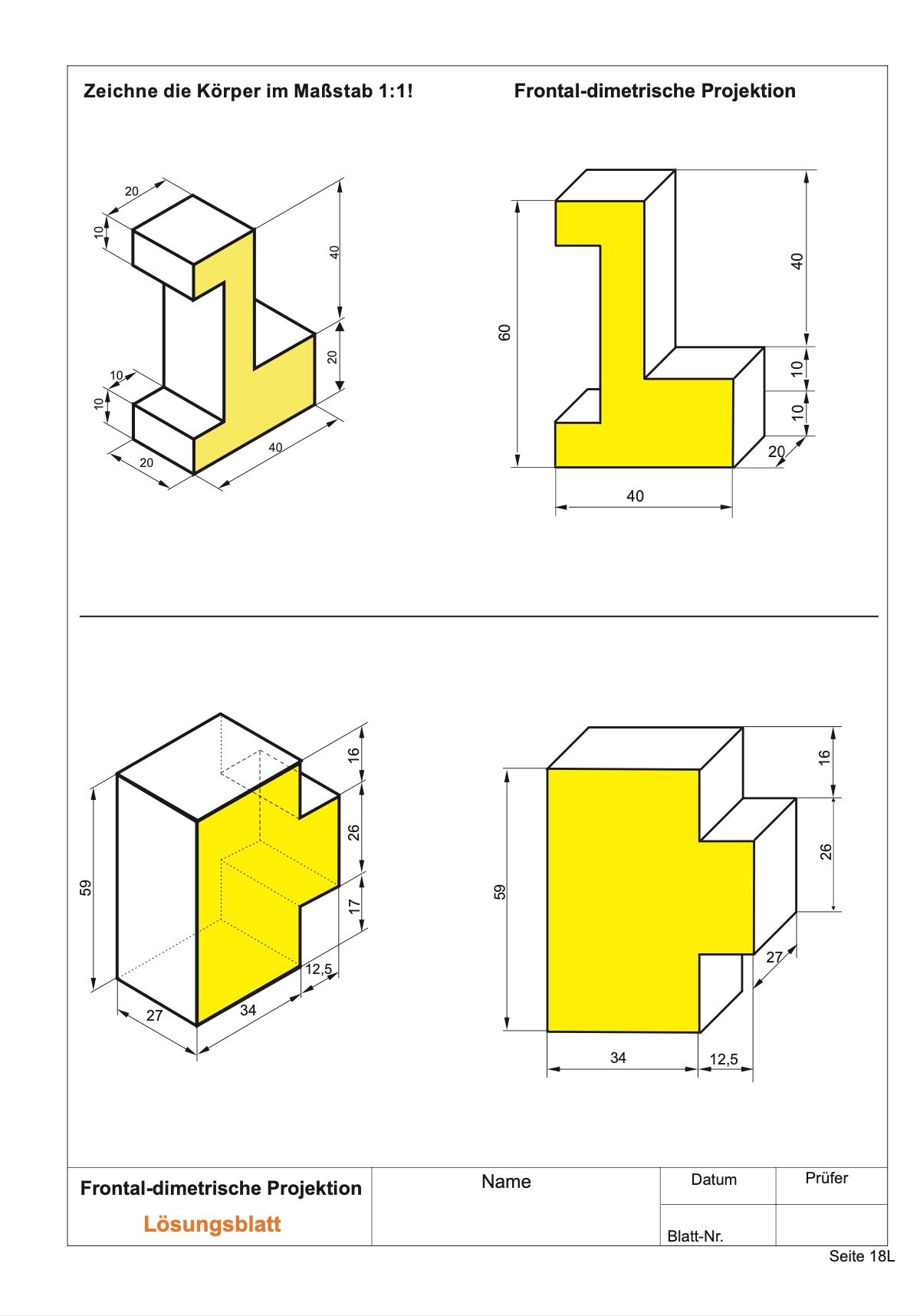

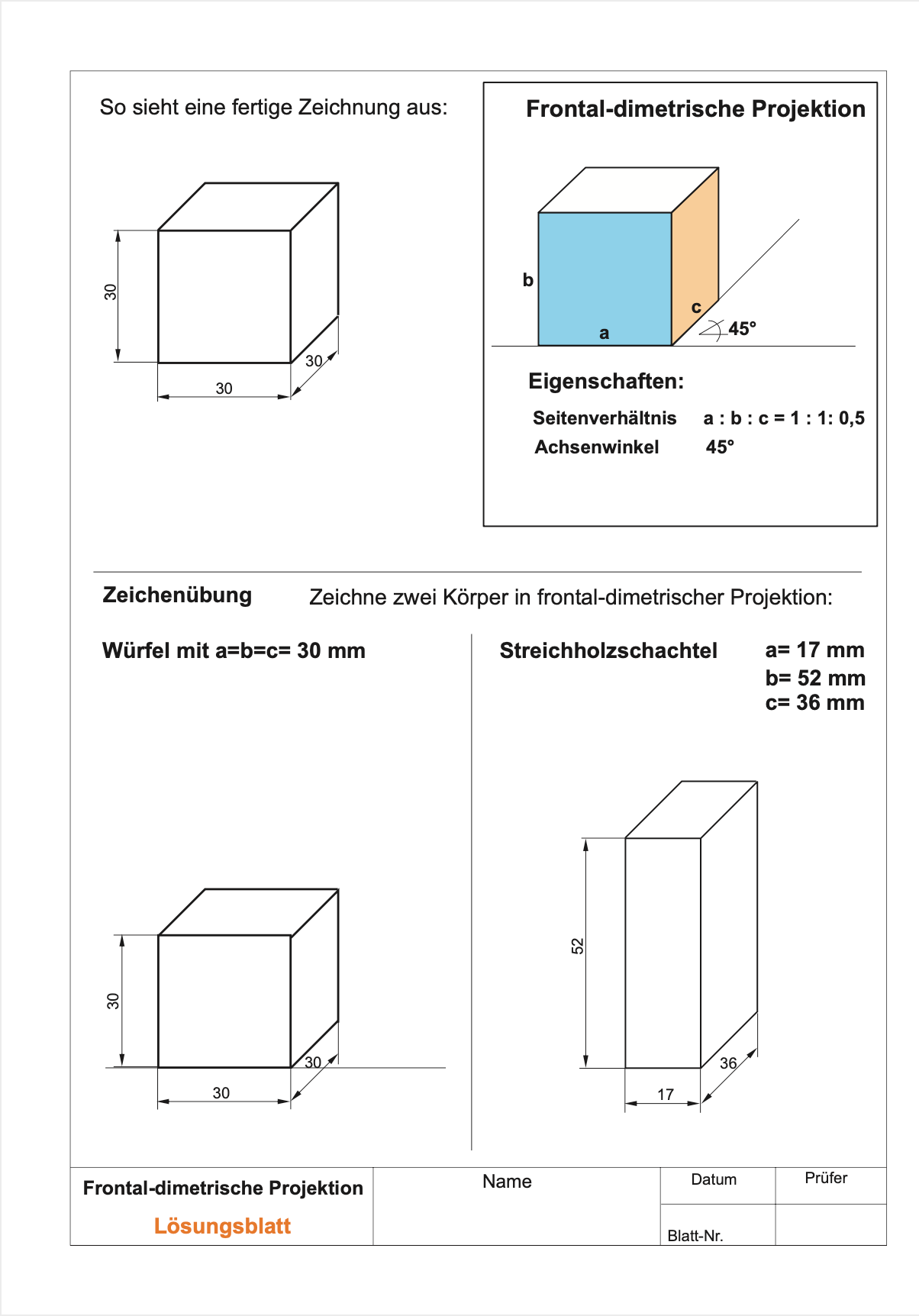

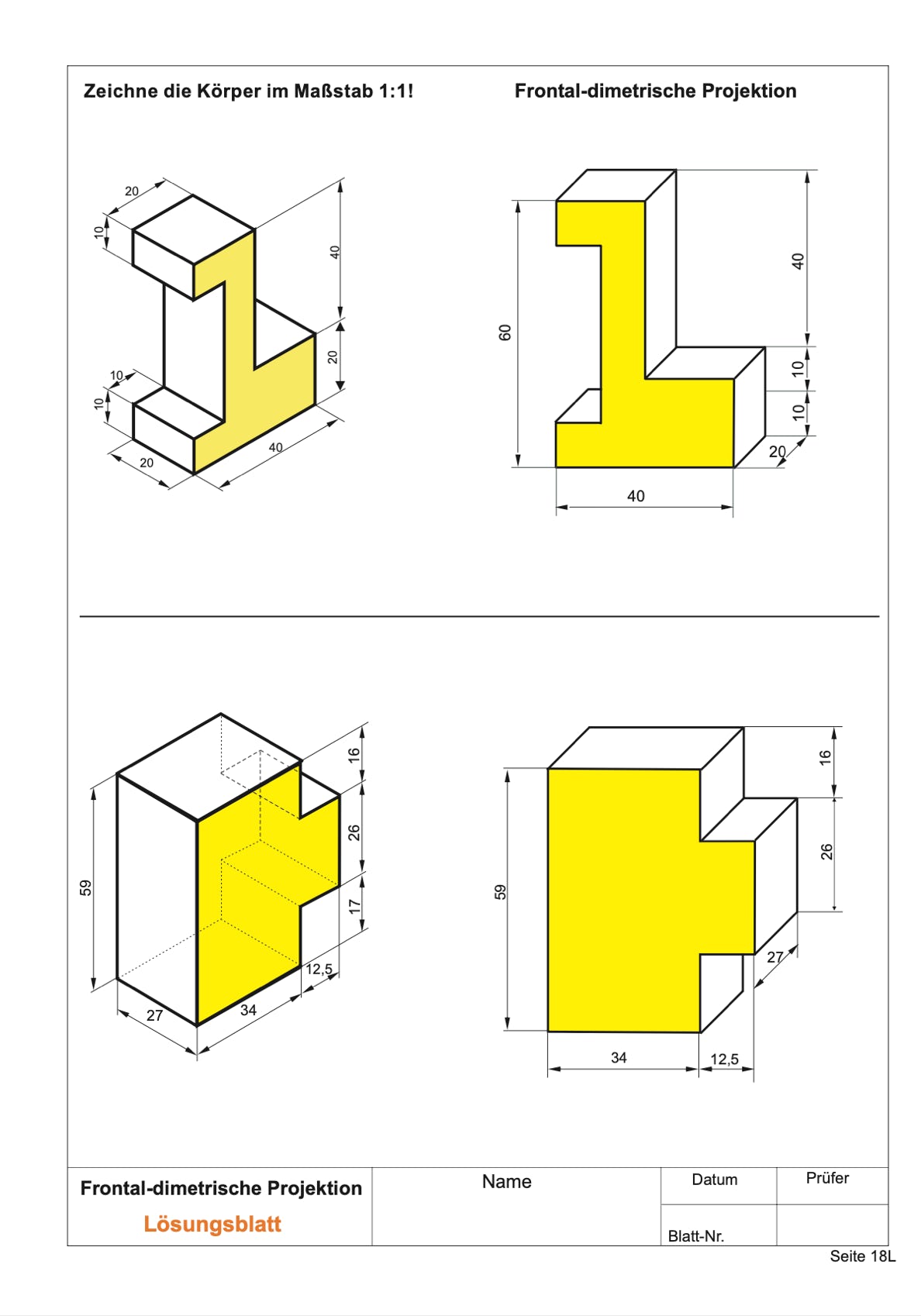

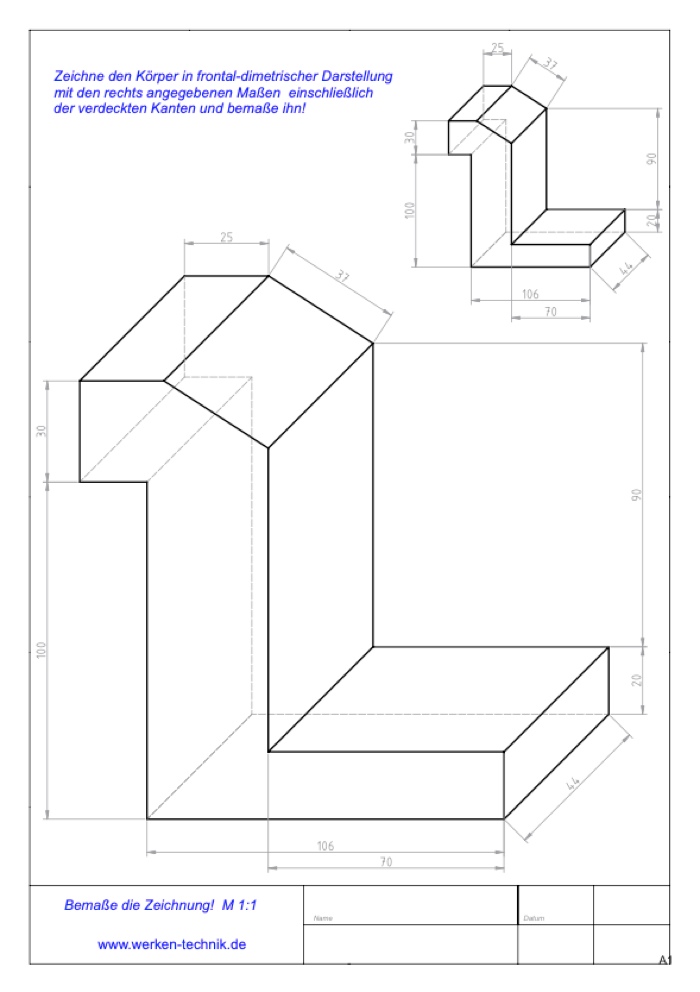

Lösung Zeichenübung frontal-dimetrisch

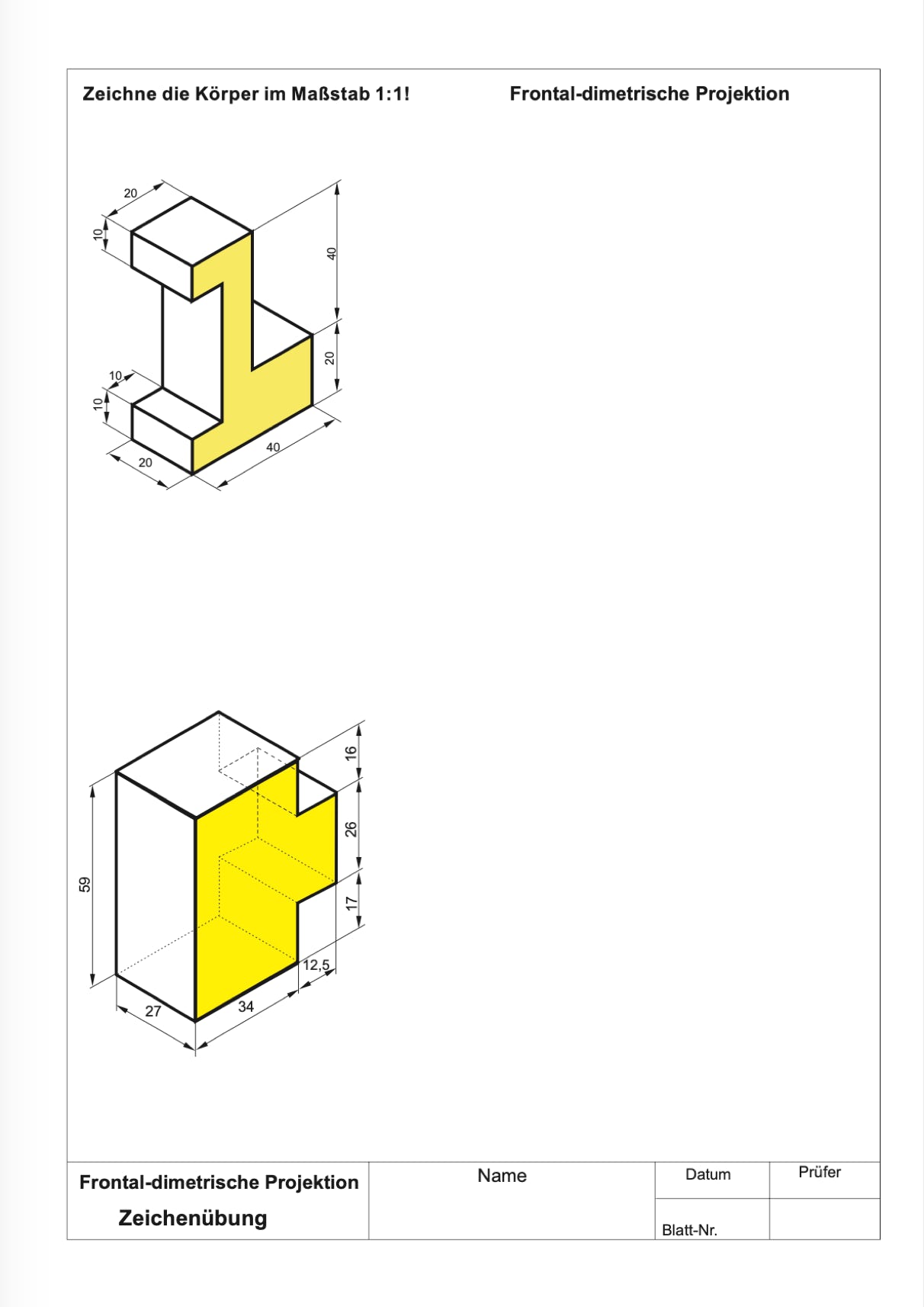

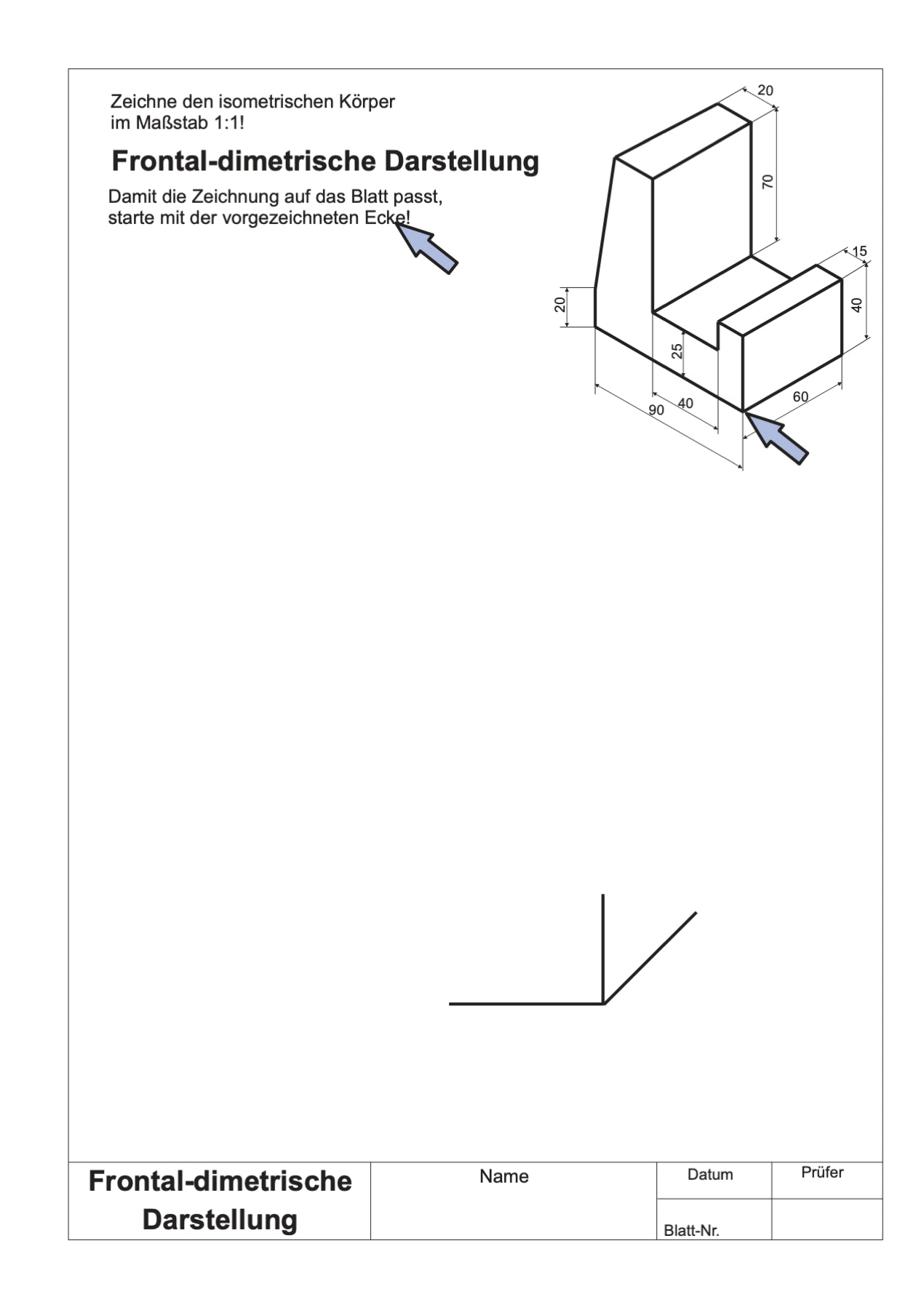

Zeichenübung

bearbeiten

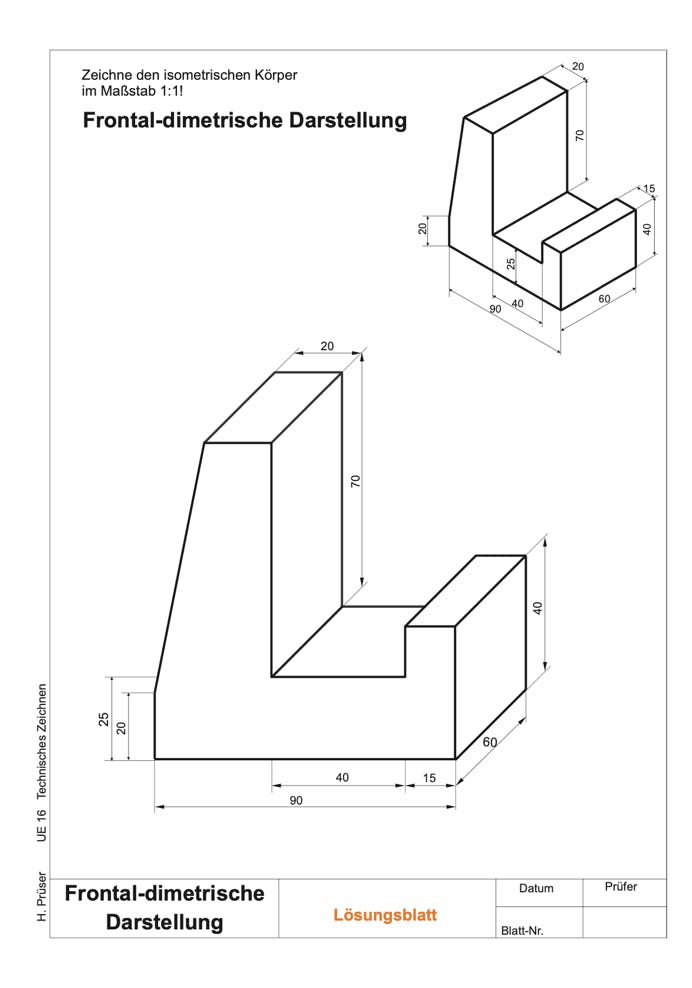

Lösung Zeichenübung frontal-dimetrisch
Zeichenübung
bearbeiten

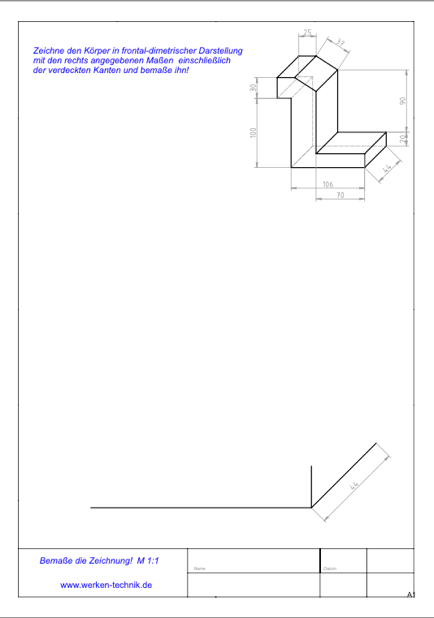

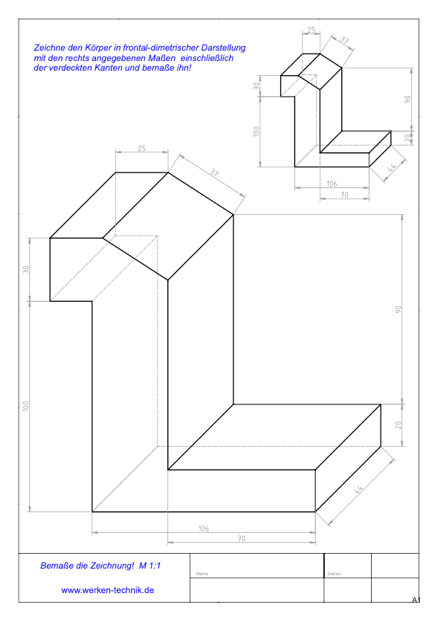

*** Zusatzaufgaben
Lösung Zeichenübung frontal-dimetrisch
